中望3D 2024 内置草图切换为外置草图

最新推荐文章于 2024-11-25 14:21:40 发布
最新推荐文章于 2024-11-25 14:21:40 发布
阅读量482 收藏
点赞数 3
分类专栏： 中望3D 工业软件 CAD 文章标签： 工业软件 CAD CAX
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/136743031
版权
本文介绍了在设计软件中，通过历史管理功能选择并外置草图的步骤，包括选中草图、右键操作和设置具体选项，最终呈现预期的效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

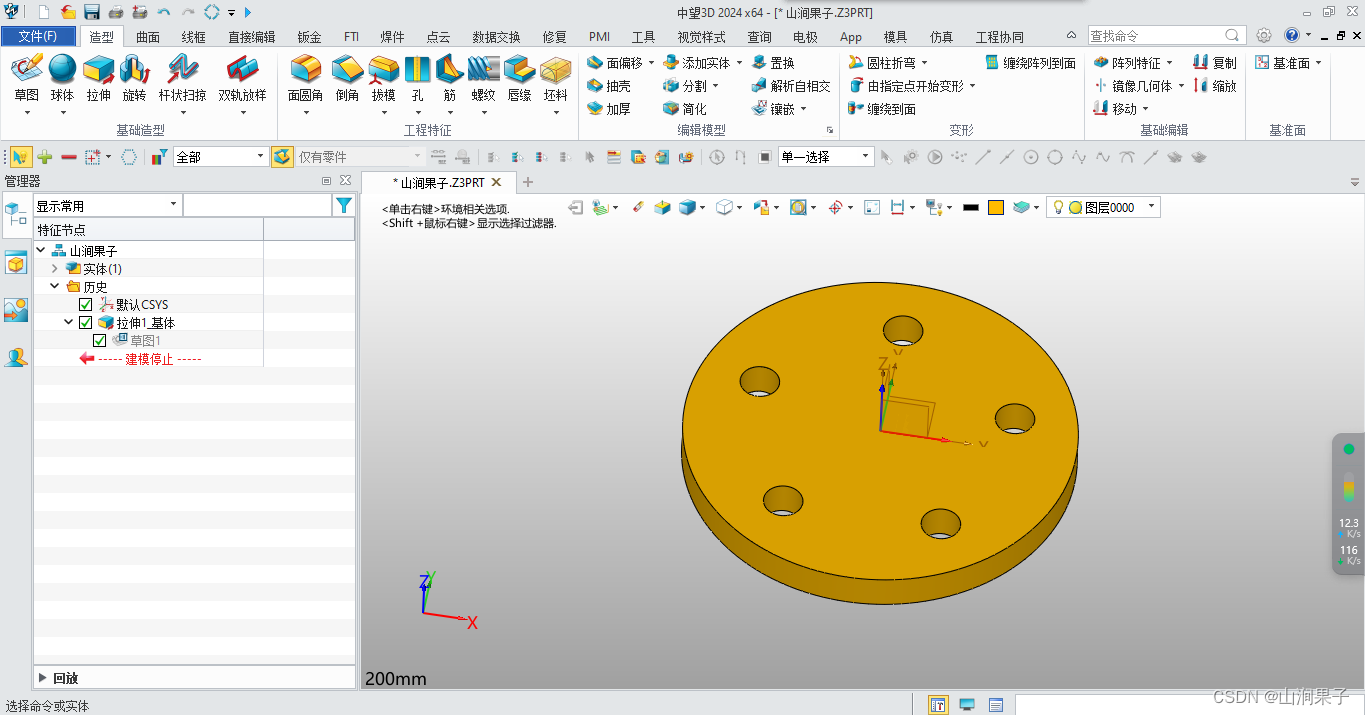

在这里插入图片描述

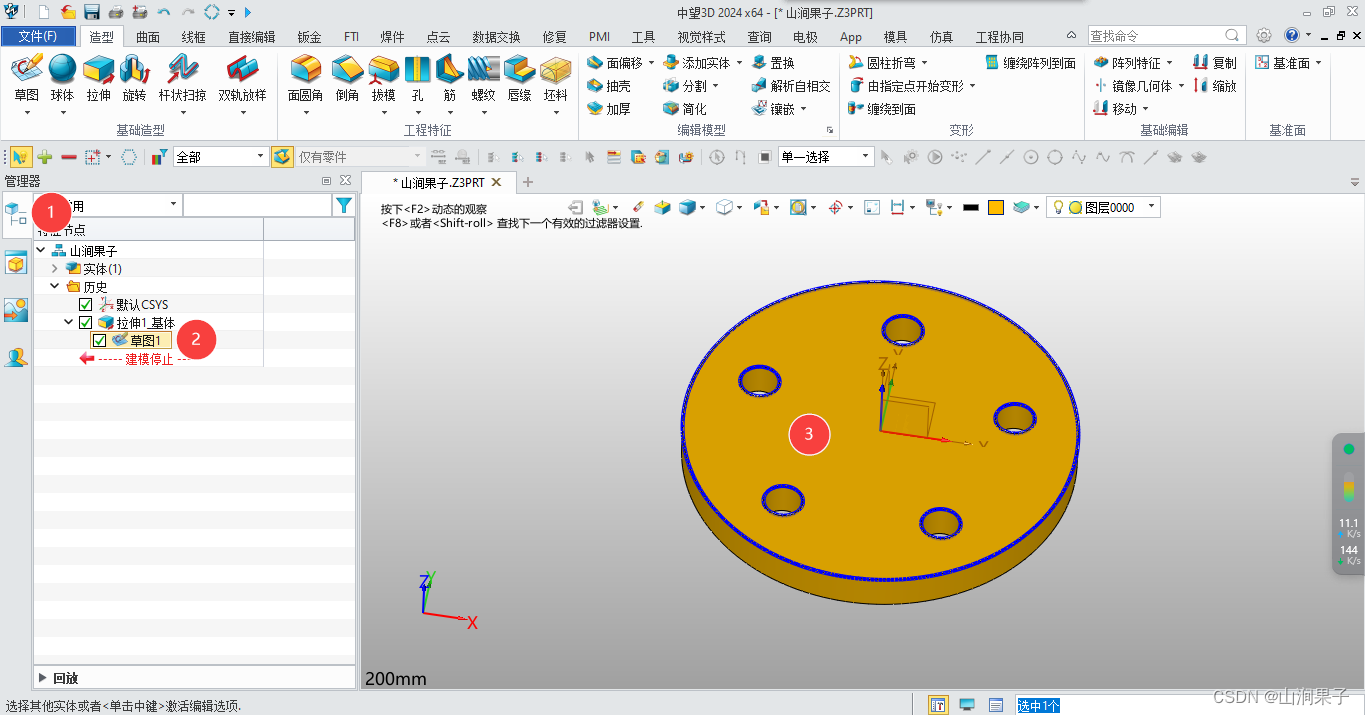

1.在【历史管理】-特征中选中需要再次使用的草图；
在这里插入图片描述

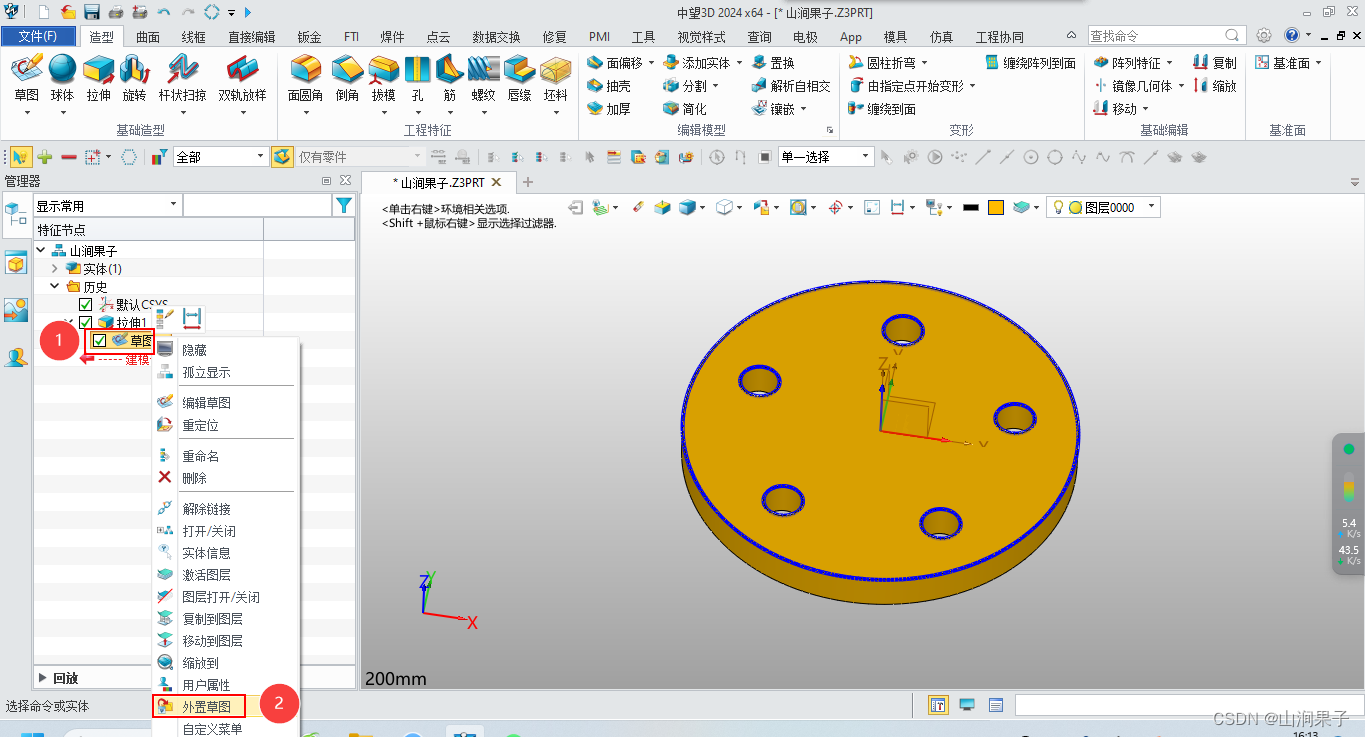

2.鼠标右键点击该草图，在弹出的右键菜单中选择【外置草图】。
在这里插入图片描述

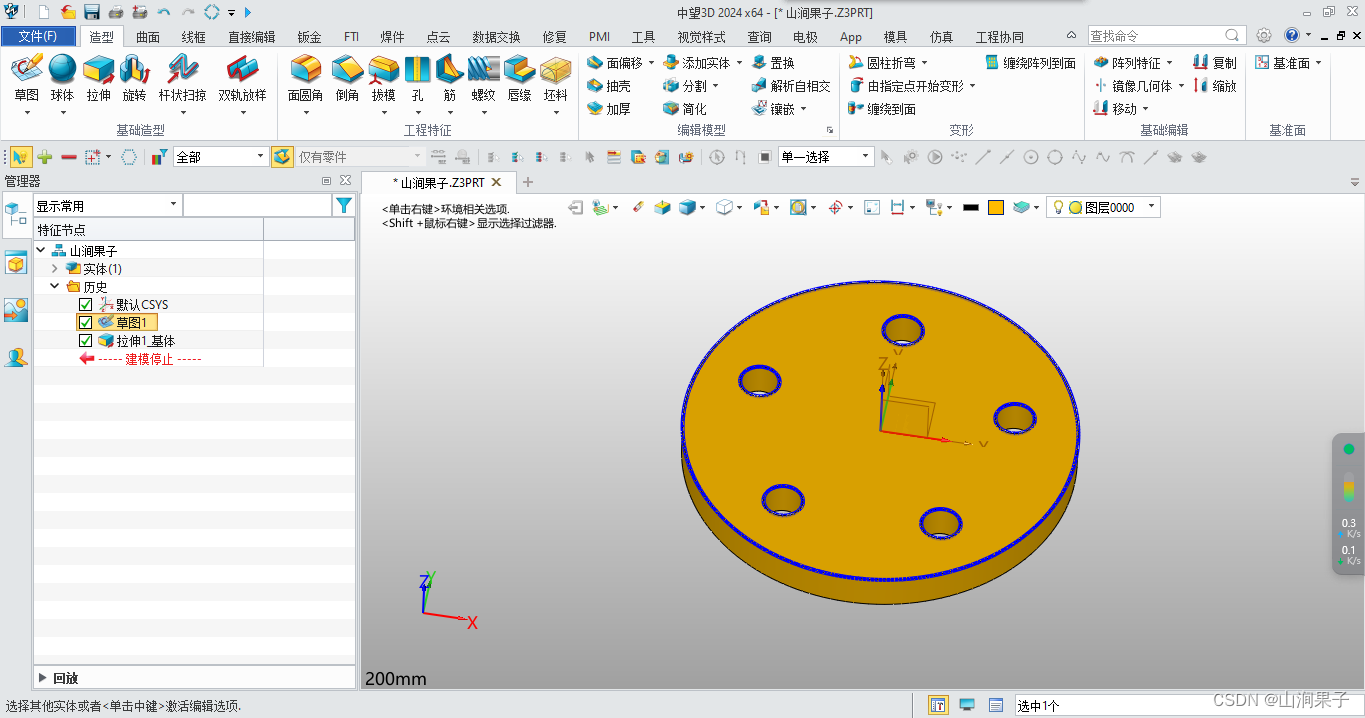

3.设置后的效果如图所示
在这里插入图片描述
