中望3D2024 草图中如何关闭自动尺寸标注

最新推荐文章于 2025-04-16 08:21:25 发布
最新推荐文章于 2025-04-16 08:21:25 发布
阅读量693 收藏 2
点赞数 3
分类专栏： 中望3D 工业软件 CAD 文章标签： 工业软件 CAD CAX
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/136746702
版权
本文介绍了如何在图形配置中进入2D模式，取消自动标注草图功能，以便在绘制草图时手动控制尺寸标注。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.点击【配置】，在配置对话框中选择【2D】，取消勾选【自动标注草图】，点击【确定】，即可实现绘制草图时不自动标注尺寸。
在这里插入图片描述

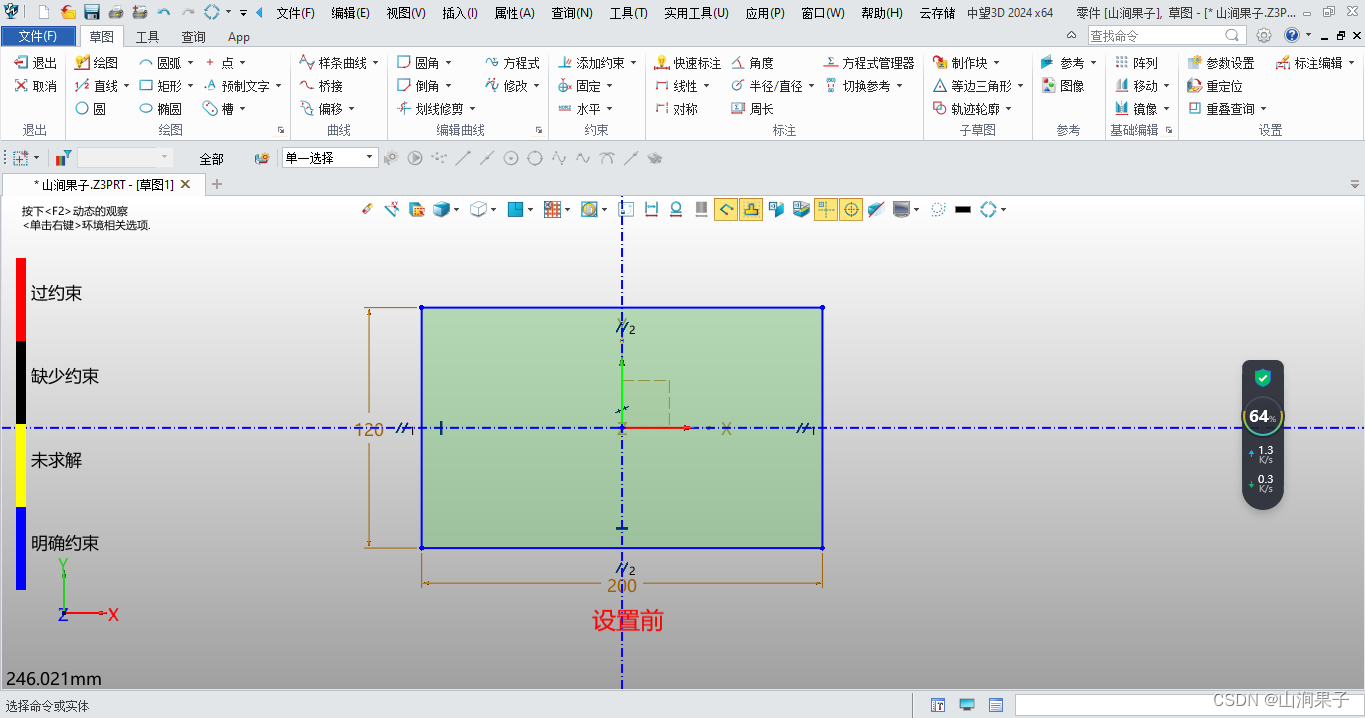

2.设置前后如下：
在这里插入图片描述
在这里插入图片描述
