中望3D2024草图绘制时如何实现圆弧和直线的快速切换

最新推荐文章于 2024-10-28 10:25:18 发布
最新推荐文章于 2024-10-28 10:25:18 发布
阅读量960 收藏 1
点赞数 1
文章标签： 工业软件 CAX CAD
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/136747406
版权

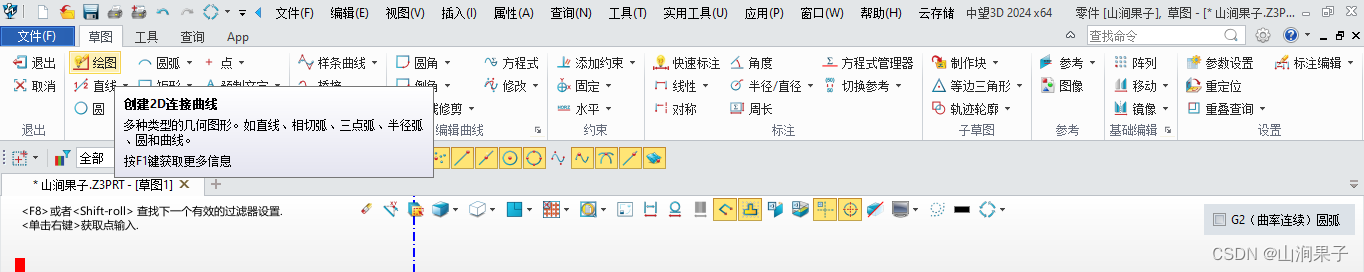

1.进入中望3D草图界面，点击【绘图】命令
在这里插入图片描述

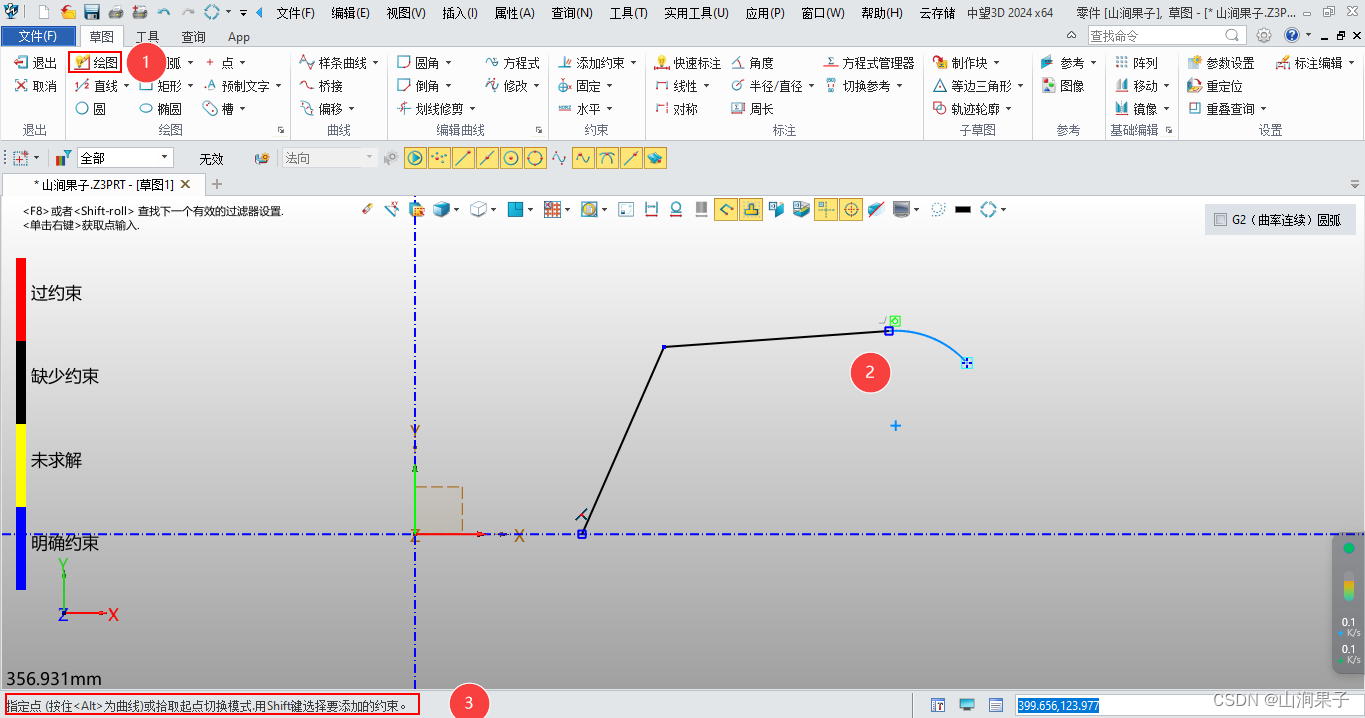

2.选择起始点，开始绘制草图，在起始点处有一个绿色方框图标

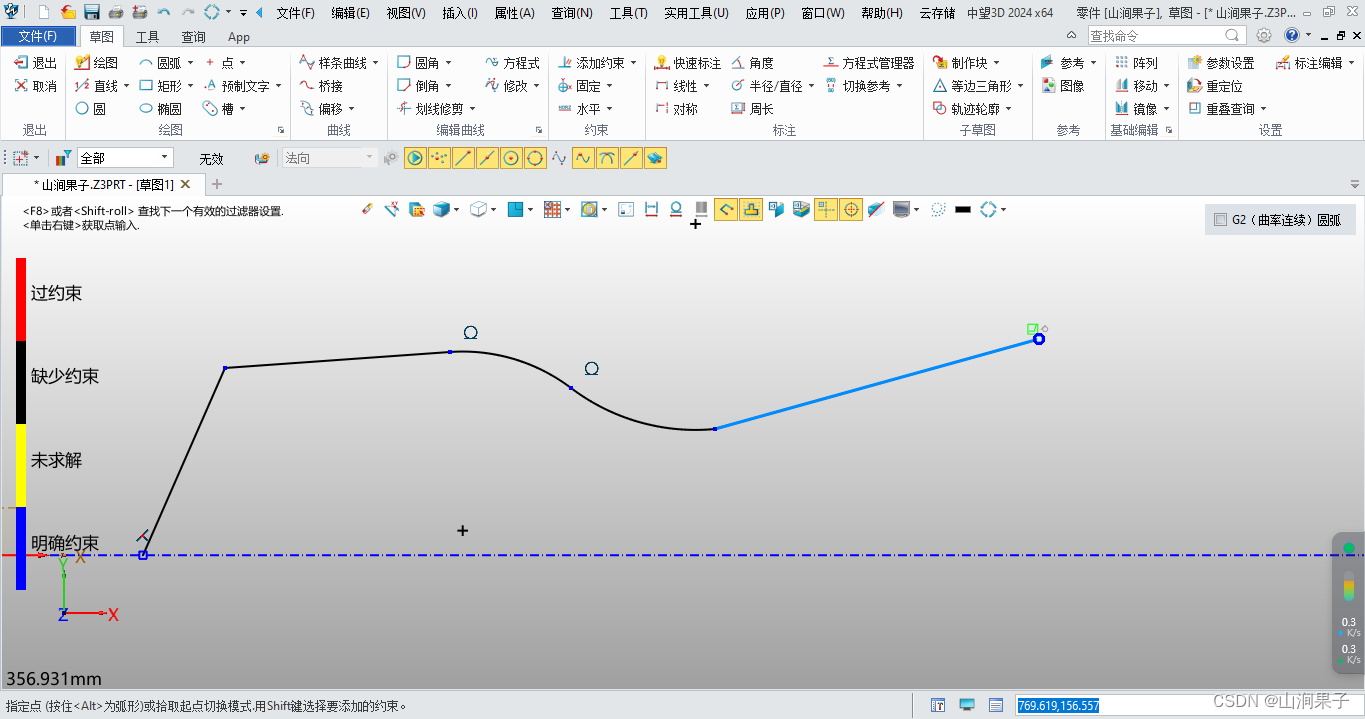

3.该绿色方框表示当前为直线状态，按住【Alt】键，直线状态变为圆弧状态，可以进行圆弧或样条曲线的绘制松开【Alt】，绘制状态又变为默认的直线状态，可以进行直线的绘制，达到圆弧和直线的快速切换
在这里插入图片描述
在这里插入图片描述
