中望3D2024如何不进入草图而编辑尺寸

最新推荐文章于 2025-03-19 20:58:41 发布
最新推荐文章于 2025-03-19 20:58:41 发布
阅读量618 收藏 1
点赞数 1
文章标签： 工业软件 CAX CAD
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/136748178
版权
本文介绍了在零件设计中，如何通过鼠标右键快捷操作来打开/关闭草图尺寸并进行编辑，以提升工作效率。用户只需在草图上右键选择打开/关闭，然后针对需要修改的尺寸进行编辑，输入新值后点击确定即可完成调整。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在零件设计过程中，通常需要绘制多个【草图】，且经常需要修改【草图】尺寸，通过外部编辑【草图】尺寸的方式能够节约时间，提高效率。

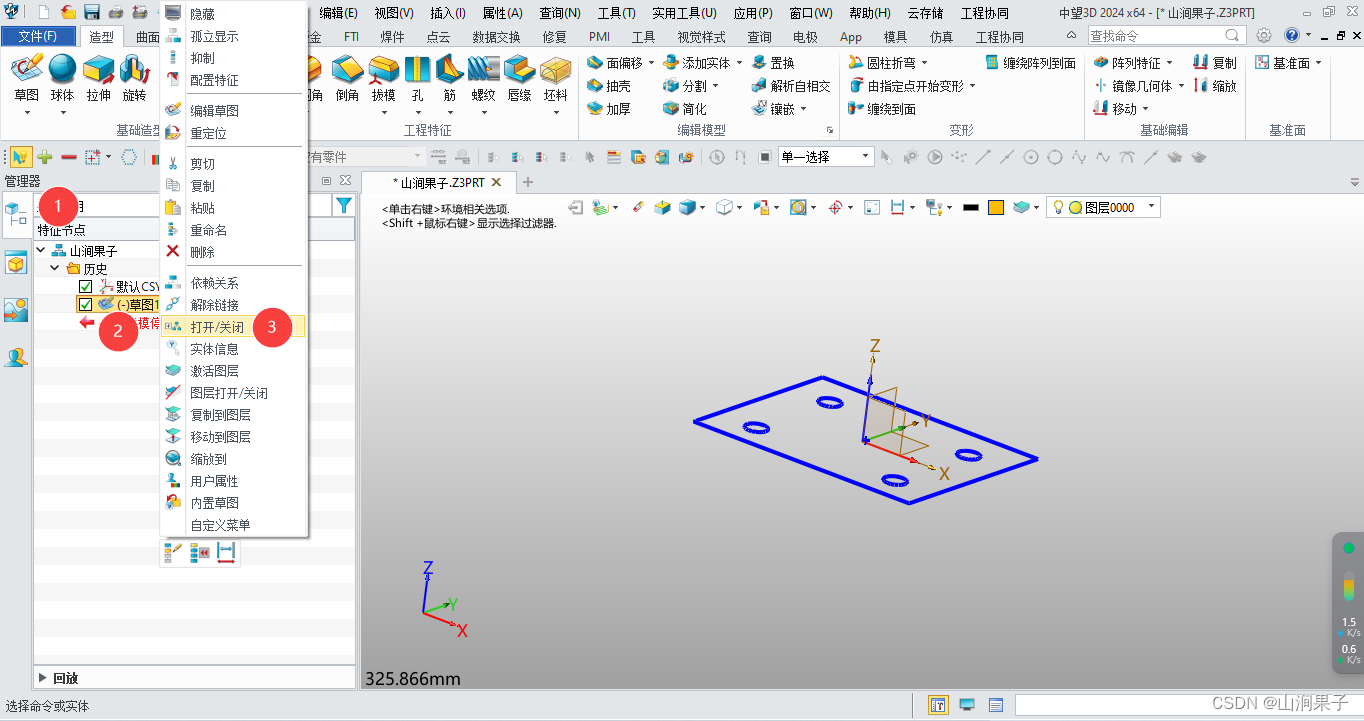

1.鼠标右键点击【草图】，在弹出的右键菜单中点击【打开/关闭】显示草图尺寸
在这里插入图片描述

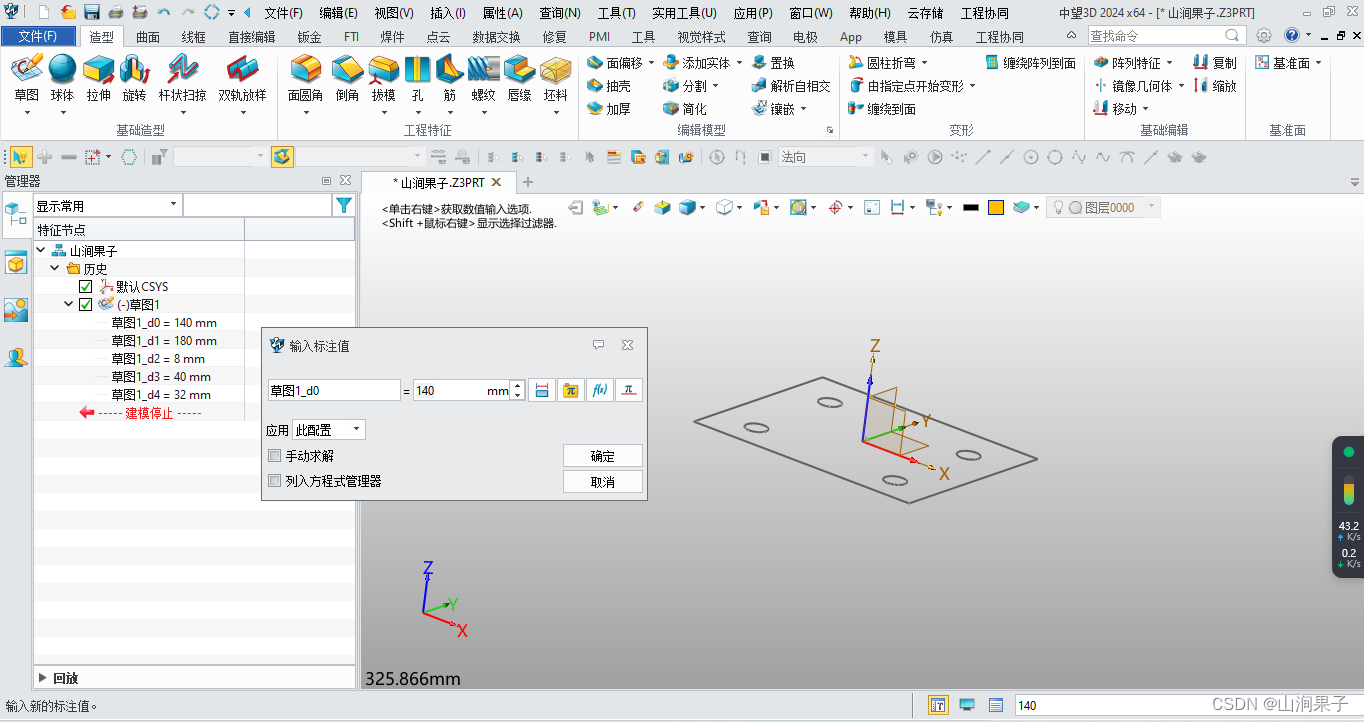

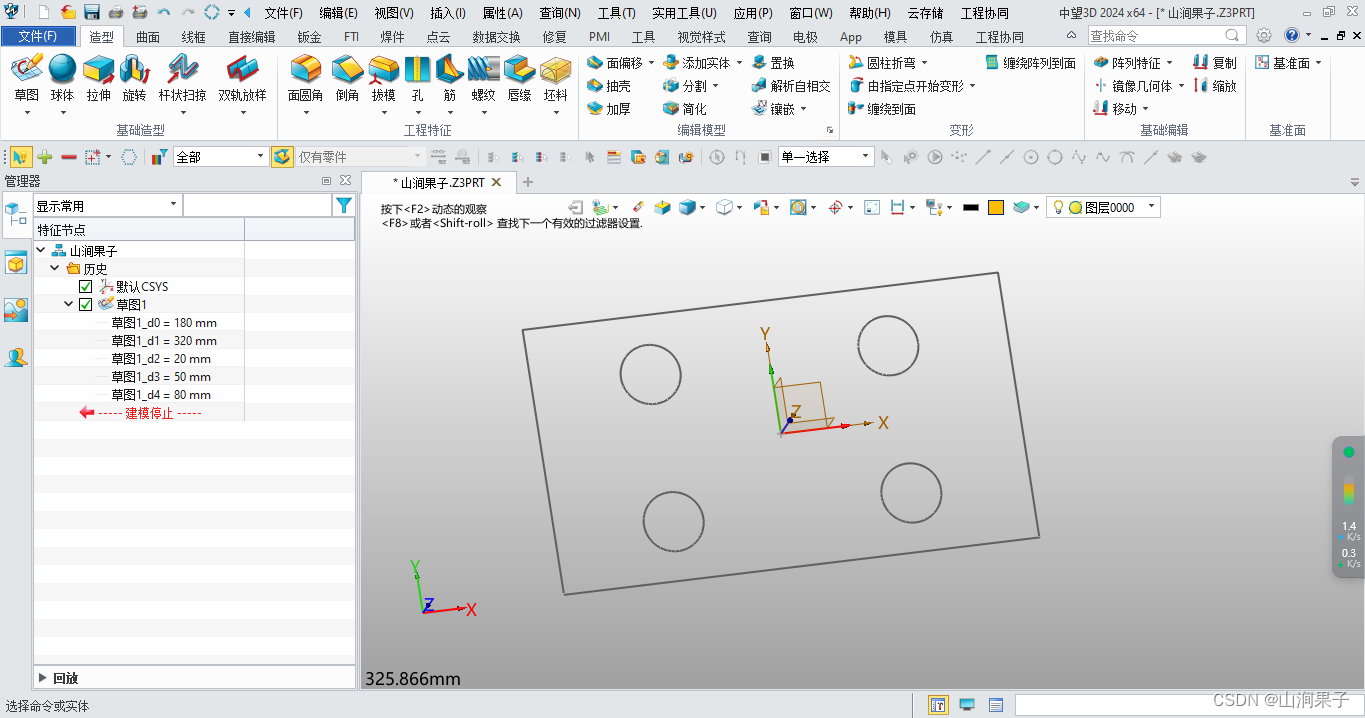

2.鼠标右键点击目标草图尺寸，点击【编辑】，输入需要更改的尺寸数值，点击【确定】即可完成更改
在这里插入图片描述
在这里插入图片描述
