中望3D2024如何在圆柱的圆弧面上定位打孔

最新推荐文章于 2025-01-26 11:07:55 发布
最新推荐文章于 2025-01-26 11:07:55 发布
阅读量1.2k 收藏
点赞数 1
文章标签： 工业软件 CAX CAD
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/136749815
版权

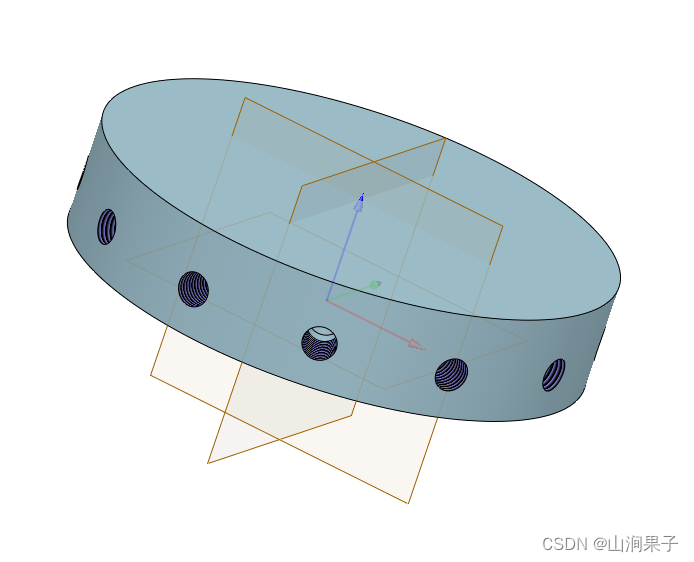

如何在圆柱的圆弧面上根据基准面角度和顶面距离进行定位打孔
在这里插入图片描述

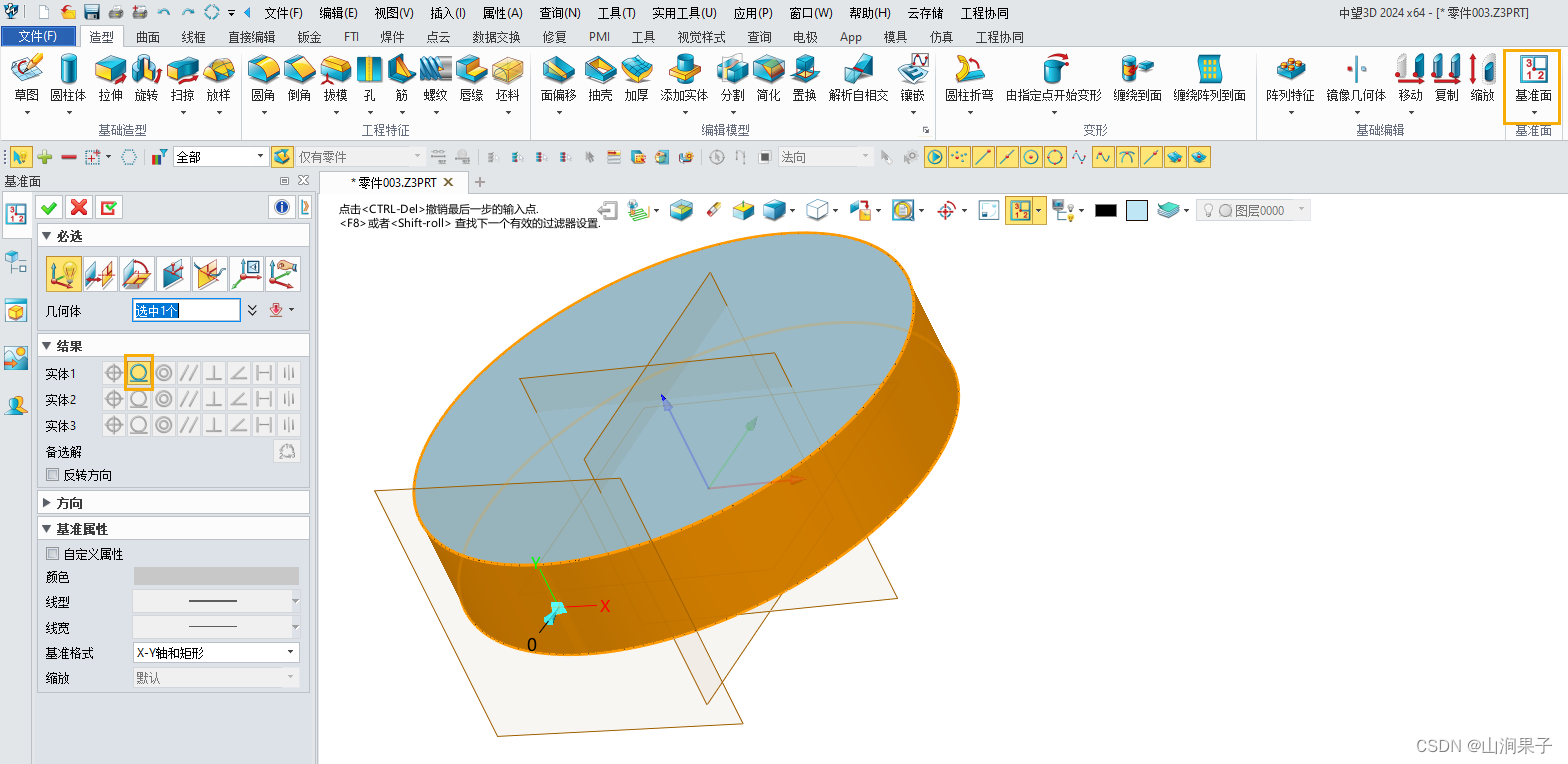

1.点击【造型】-【基准面】，选择圆柱体的柱面，在圆面上创建相切基准面：
在这里插入图片描述

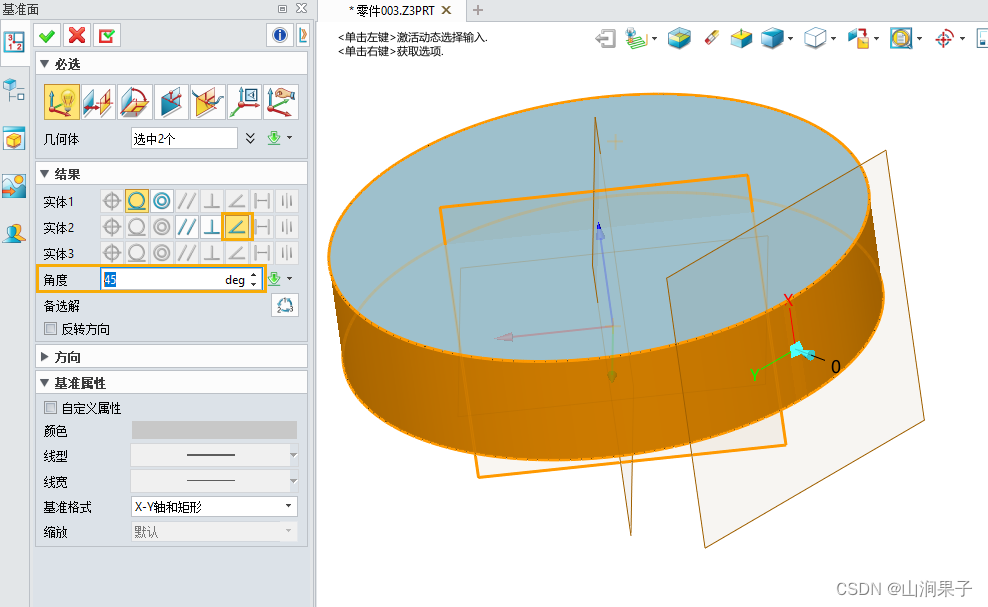

2.选择第一步创建的基准面做角度定位，生成新的基准面
在这里插入图片描述

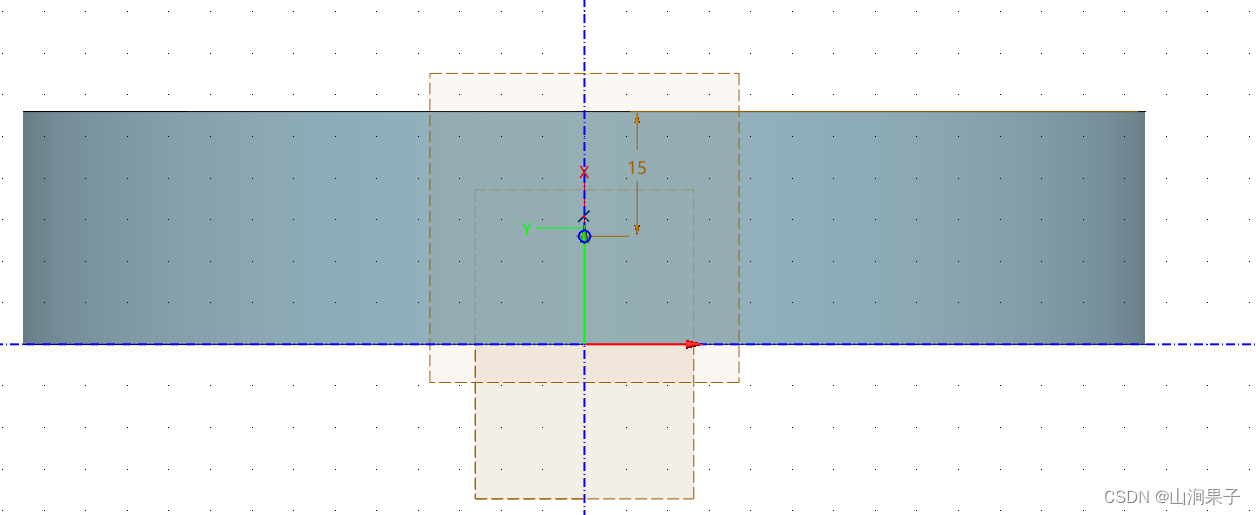

3.在第二步新建基准面的原点轴线上做与顶面的做孔点的距离约束

在这里插入图片描述

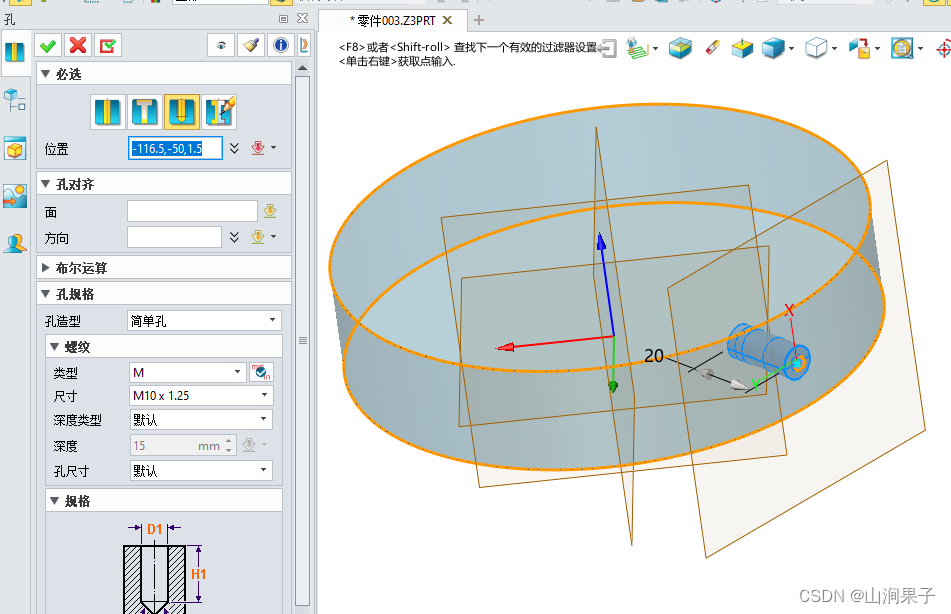

4.最后根据定位点进行打孔操作
在这里插入图片描述
