中望3D草图内对象过多，或含有些点对象时，仅通过约束状态的颜色识别栏难以完全判断草图是否完全约束。

这时我们可以通过草图环境下【约束状态】查询草图内对象的约束状态；

1.点击草图环境下的【约束状态】查询草图内对象的约束状态，可看到草图内【缺少约束】的特征数量，点击【下一页】按钮，可逐一查看缺少约束的对象的详细情况；

在这里插入图片描述

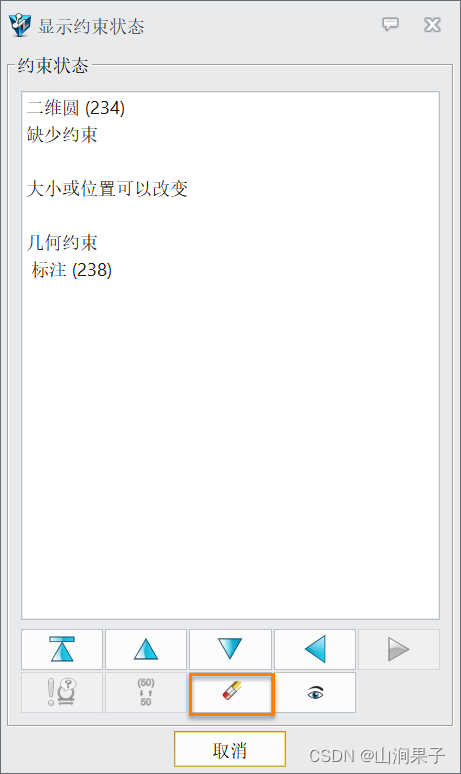

2.通过点击【删除选择的实体】按钮，可直接将当前查询的对象删除。
在这里插入图片描述

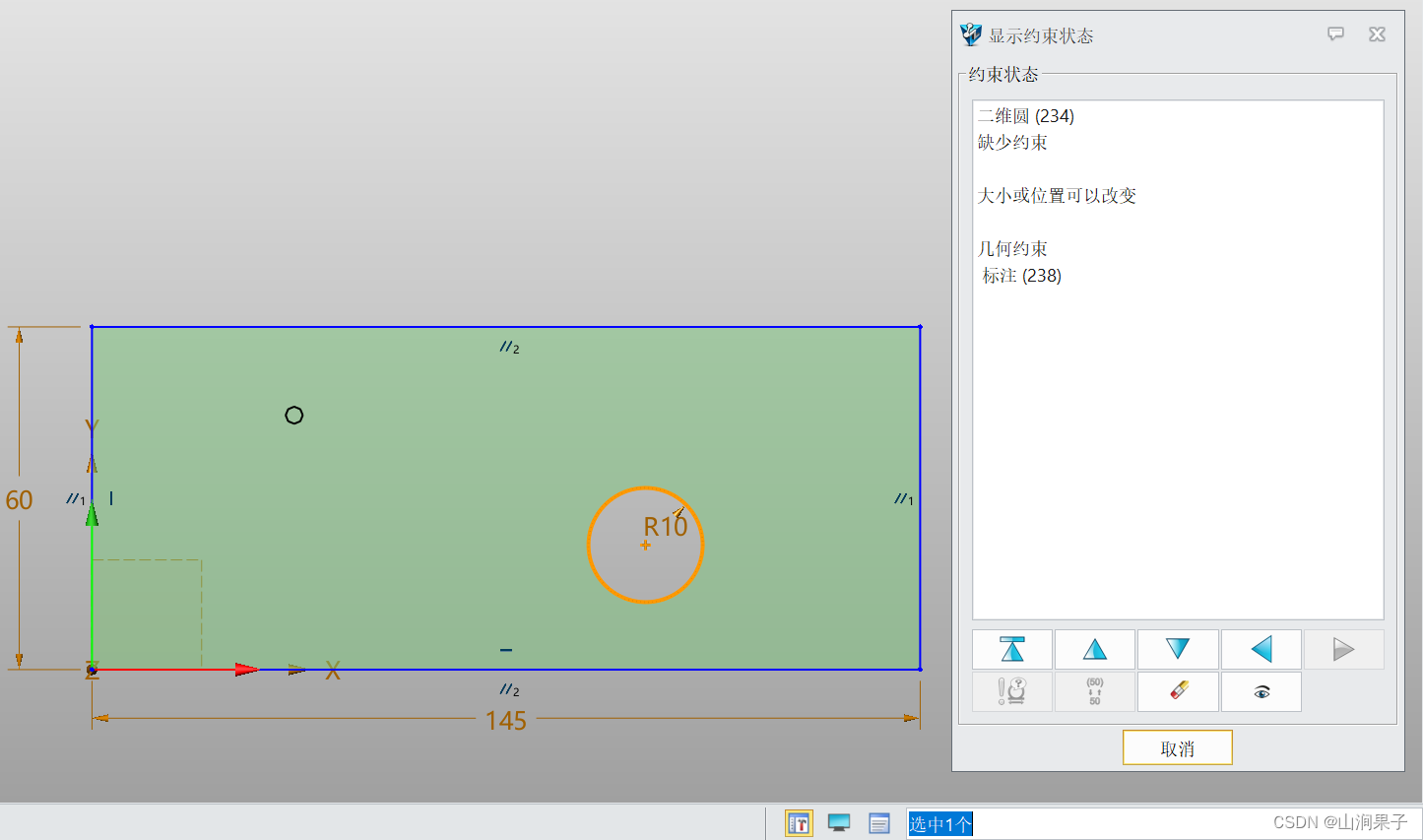

3.通过【选择】按钮，在【几何体对话框】点选绘图界面内的对象，来查询当前对象的【约束状态】。
在这里插入图片描述

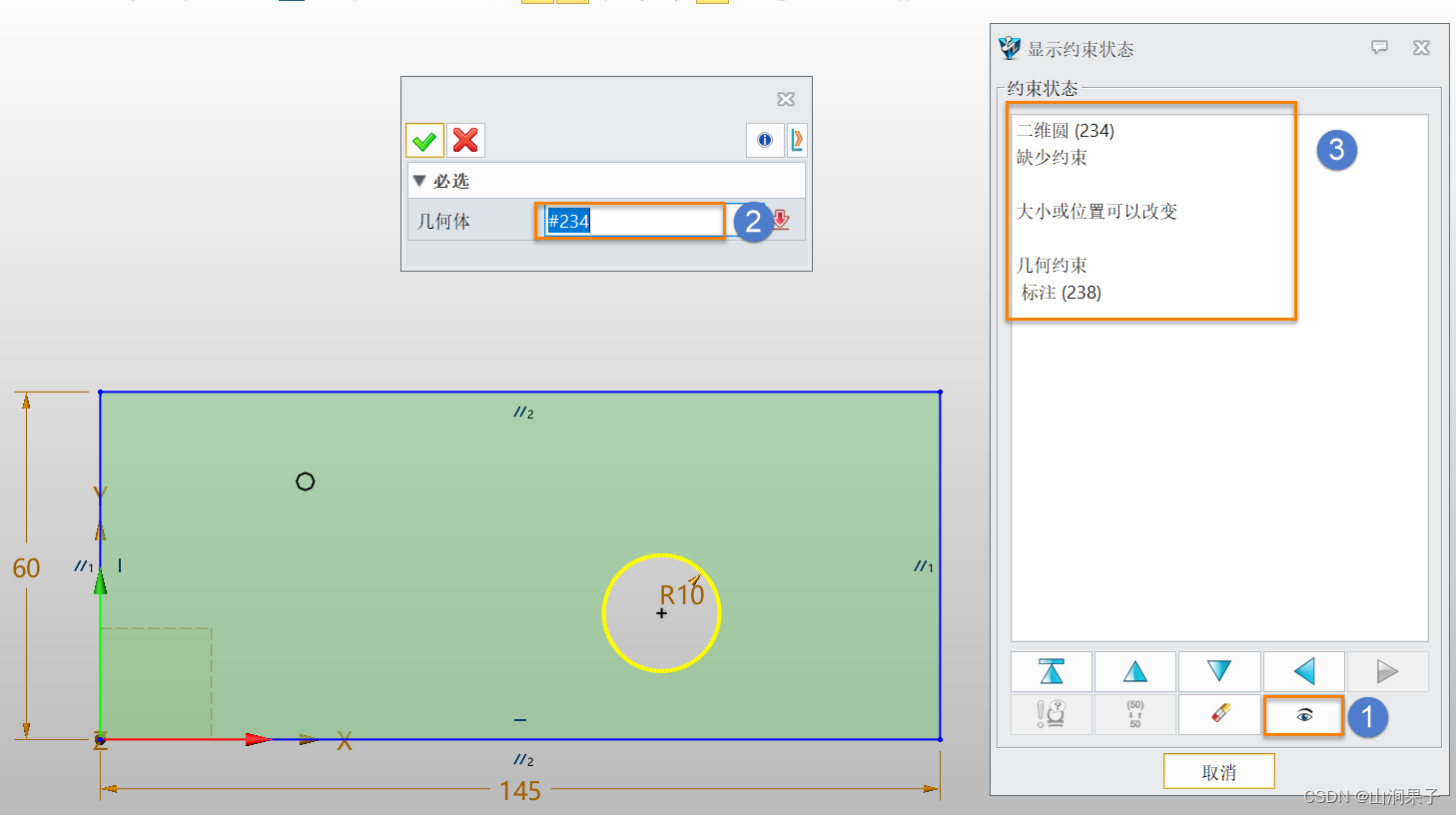

4.当需要定位到界面内的对象时，如【二维圆[234]】，则在下方命令输入框输入【#234】并回车确认，鼠标返回绘图界面，所选对象会高亮显示；
在这里插入图片描述
5.高亮对象如图所示

在这里插入图片描述
