本文介绍了如何使用CAD软件中的草图、预制文字、线框缠绕和造型功能，在圆柱面上精确刻字或制作浮雕效果，步骤包括创建草图、基于长度缠绕、镶嵌曲线并调整偏移量。
利用基于长度缠绕方式在圆柱面上刻字
1.在圆柱实体过中心的基准面新建【草图】，然后在【草图】中使用【预制文字】中的【方框文字】把雕刻内容输入进来，注意方框长不要超过圆柱面展开长度，即圆直径，完成后退出【草图】；

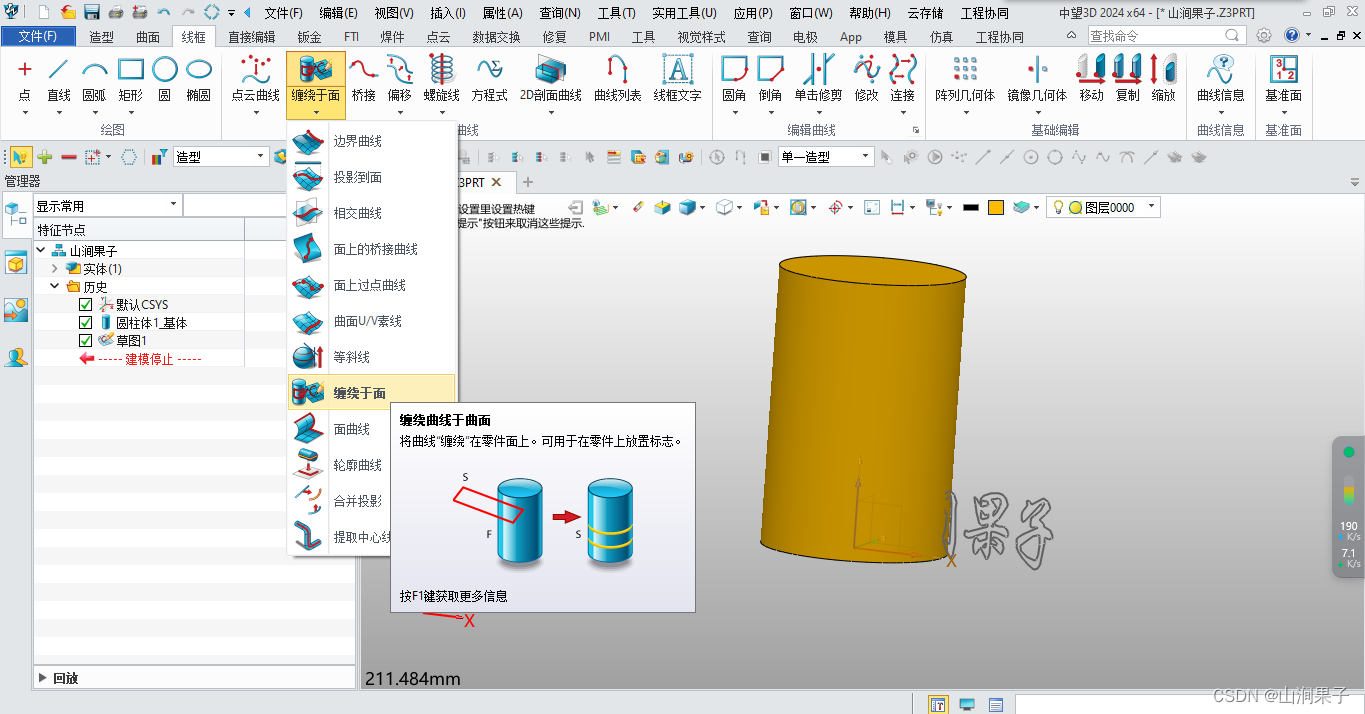

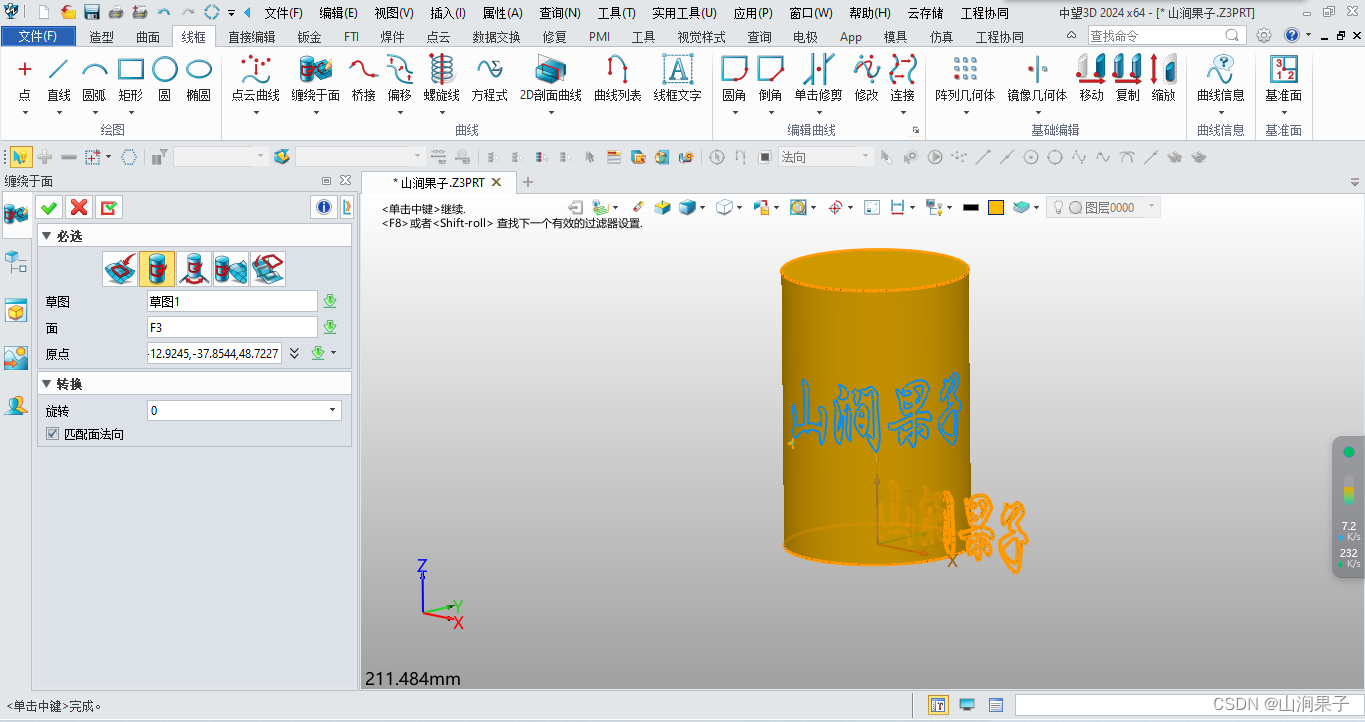

2.使用【线框】中的【缠绕于面】功能，必选中使用【基于长度缠绕】，【草图】选择第一步新建的草图，【面】选择圆柱面，【原点】按需求在圆柱面上选择任一点；

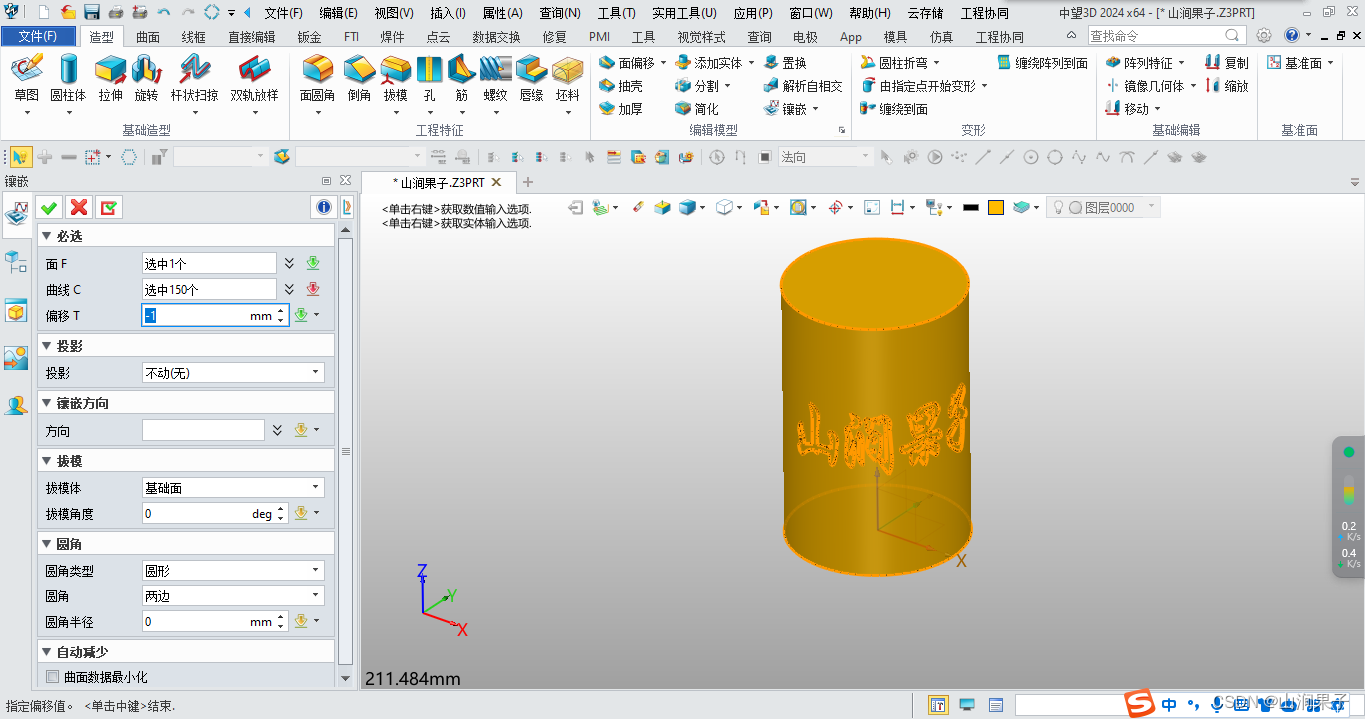

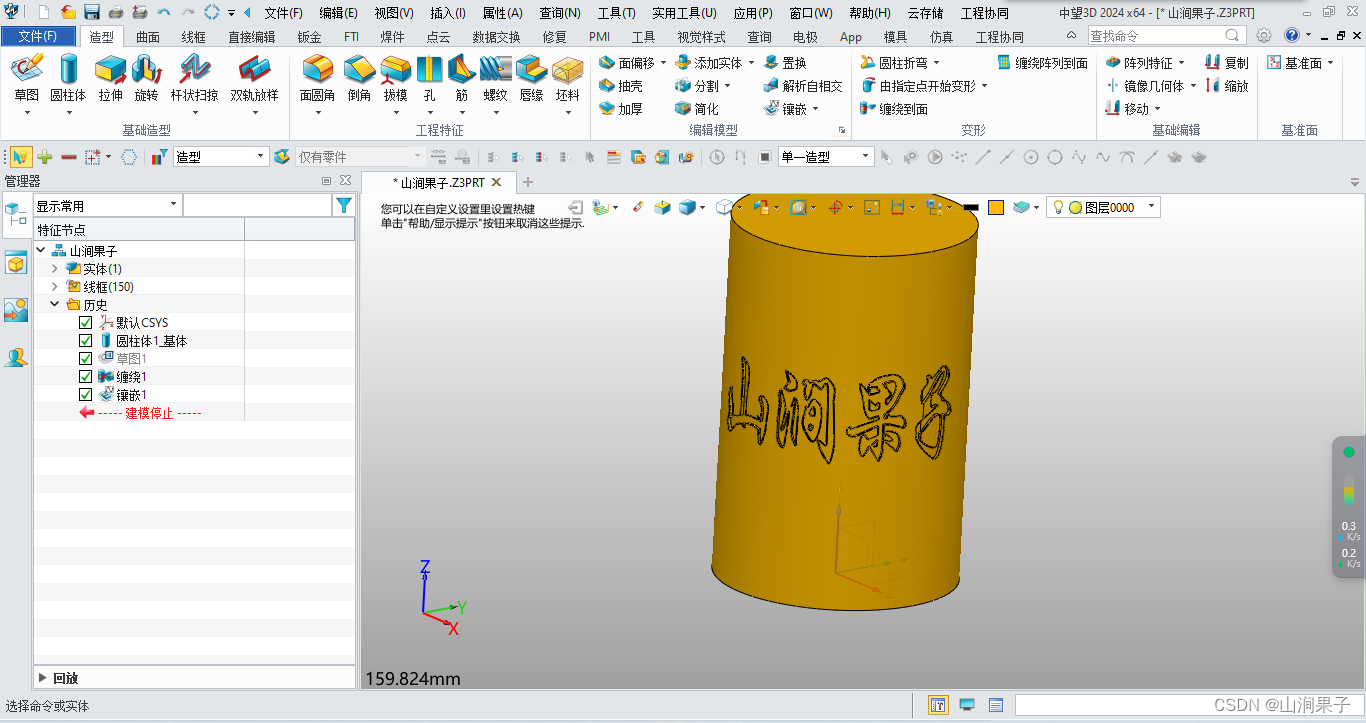

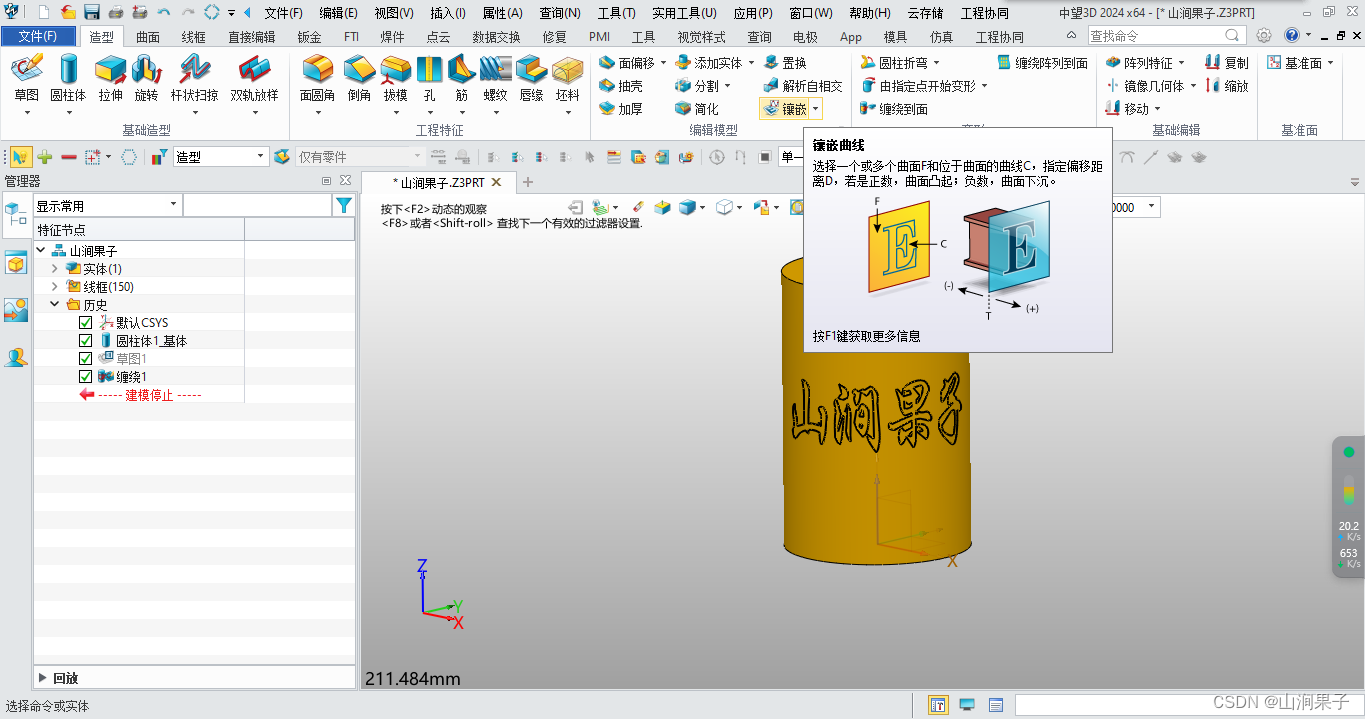

3.使用【造型】中的【镶嵌】功能，【面F】选择圆柱面，【曲线C】直接框选第二步得到的缠绕曲线，【偏移T】如果是负数则执行雕刻，如果是正数则执行浮雕效果；
