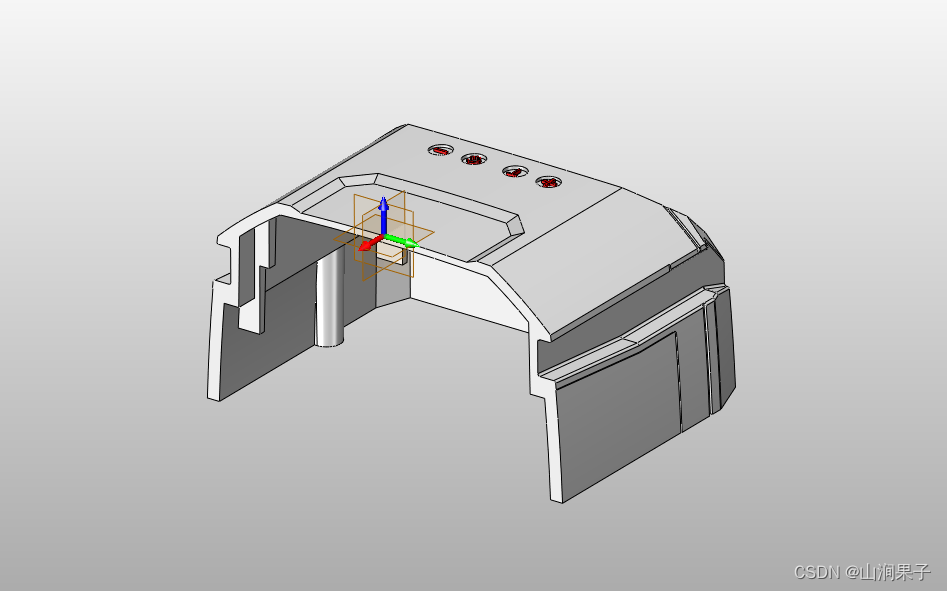

如下图所示模型与坐标系未对齐，如何摆正呢？
在这里插入图片描述

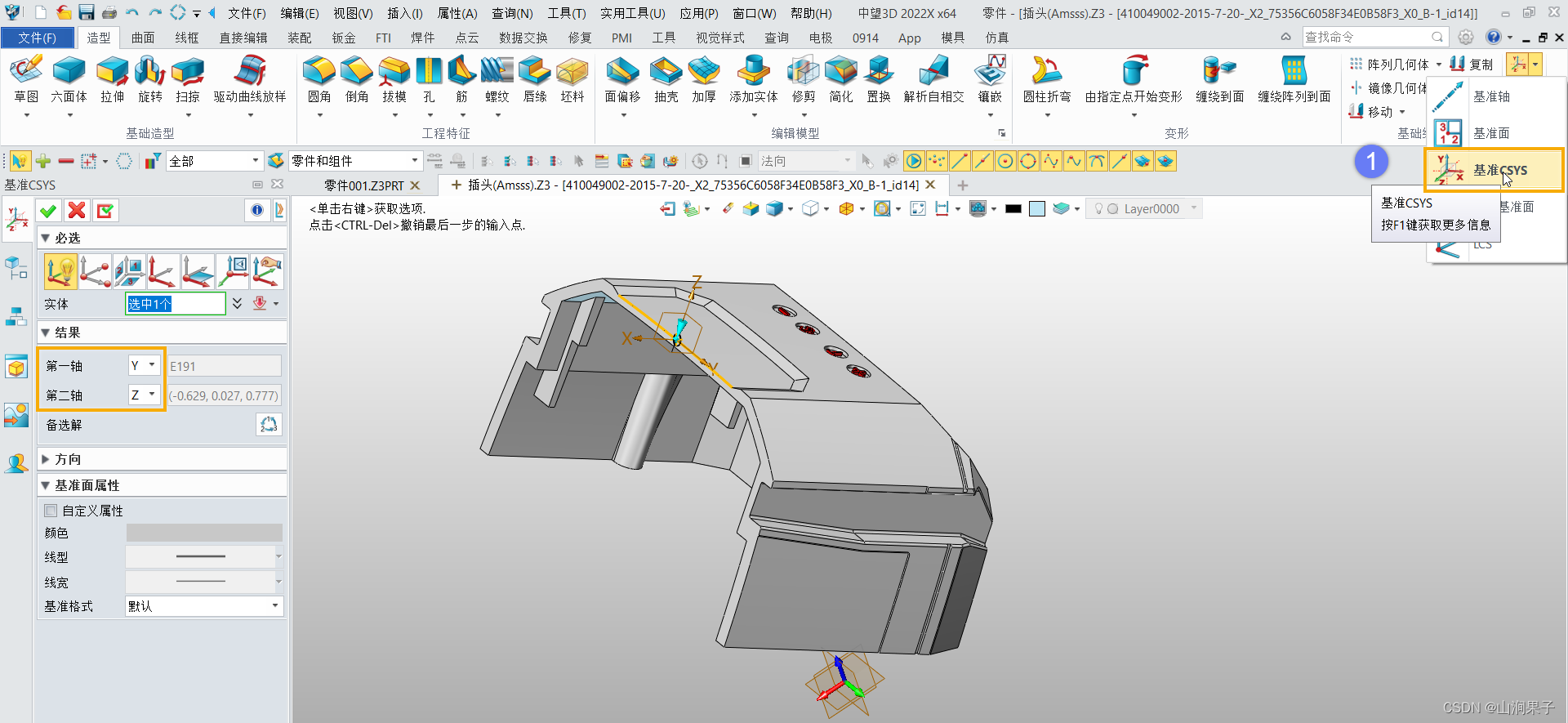

1.创建【基准CSYS】，调整【第一轴】和【第二轴】尽量以产品上方为Z轴正方向
在这里插入图片描述

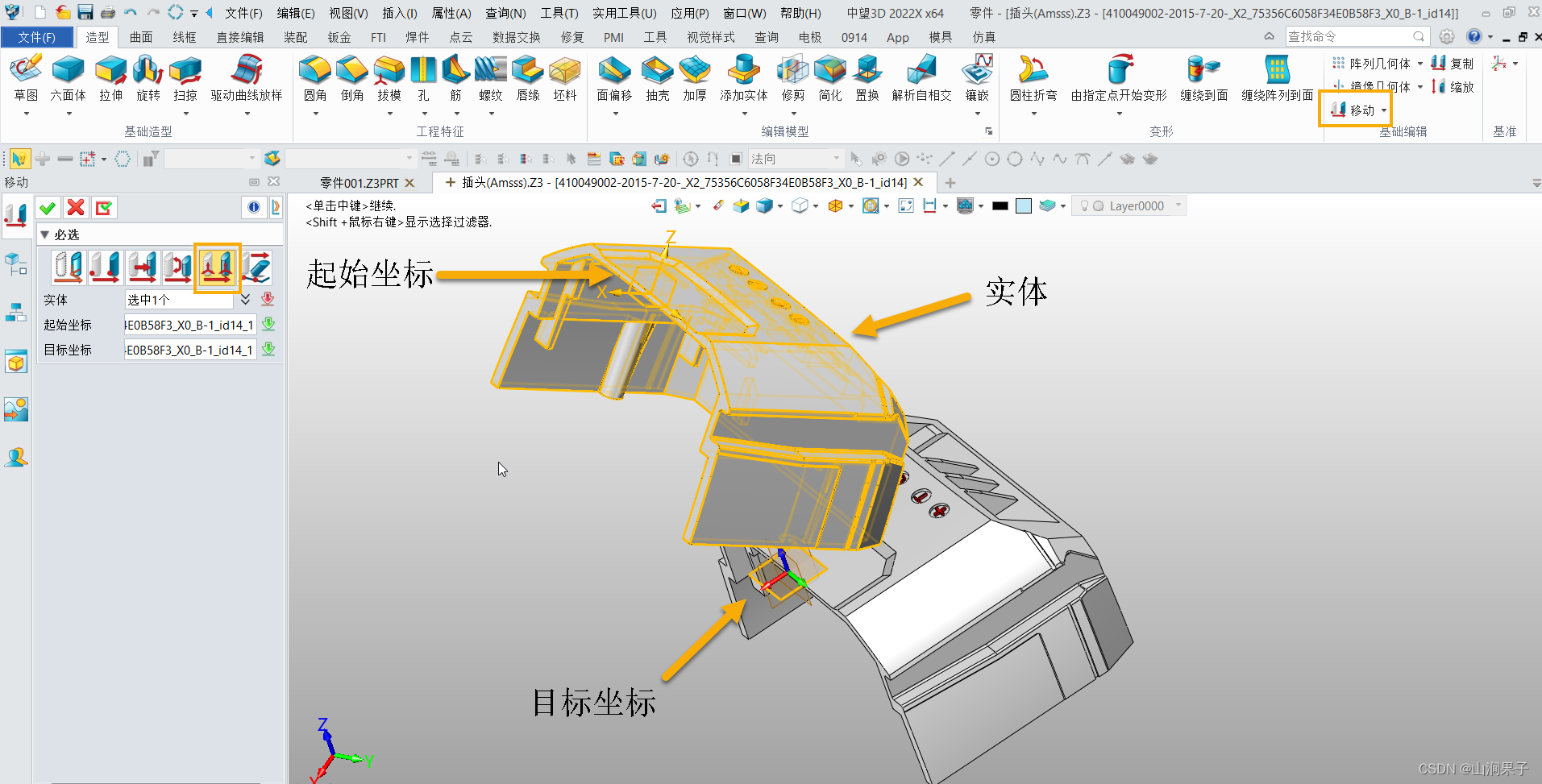

2.【移动】-【对齐坐标移动】命令如下图所示
在这里插入图片描述

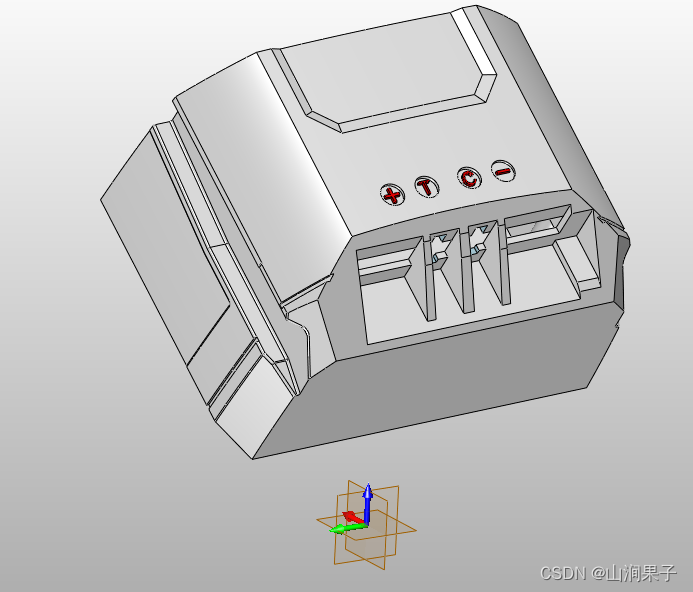

3.【确定】后模型已摆正
在这里插入图片描述
