中望3D 2024 曲面刻字

在产品设计或者模具设计中，经常需要进行刻字，那么当刻字面不是平面时，如何使用ZW3D进行刻字呢？

1.首先点击【曲面】-【展开平面】命令，选择需要刻字的曲面，点击确定；

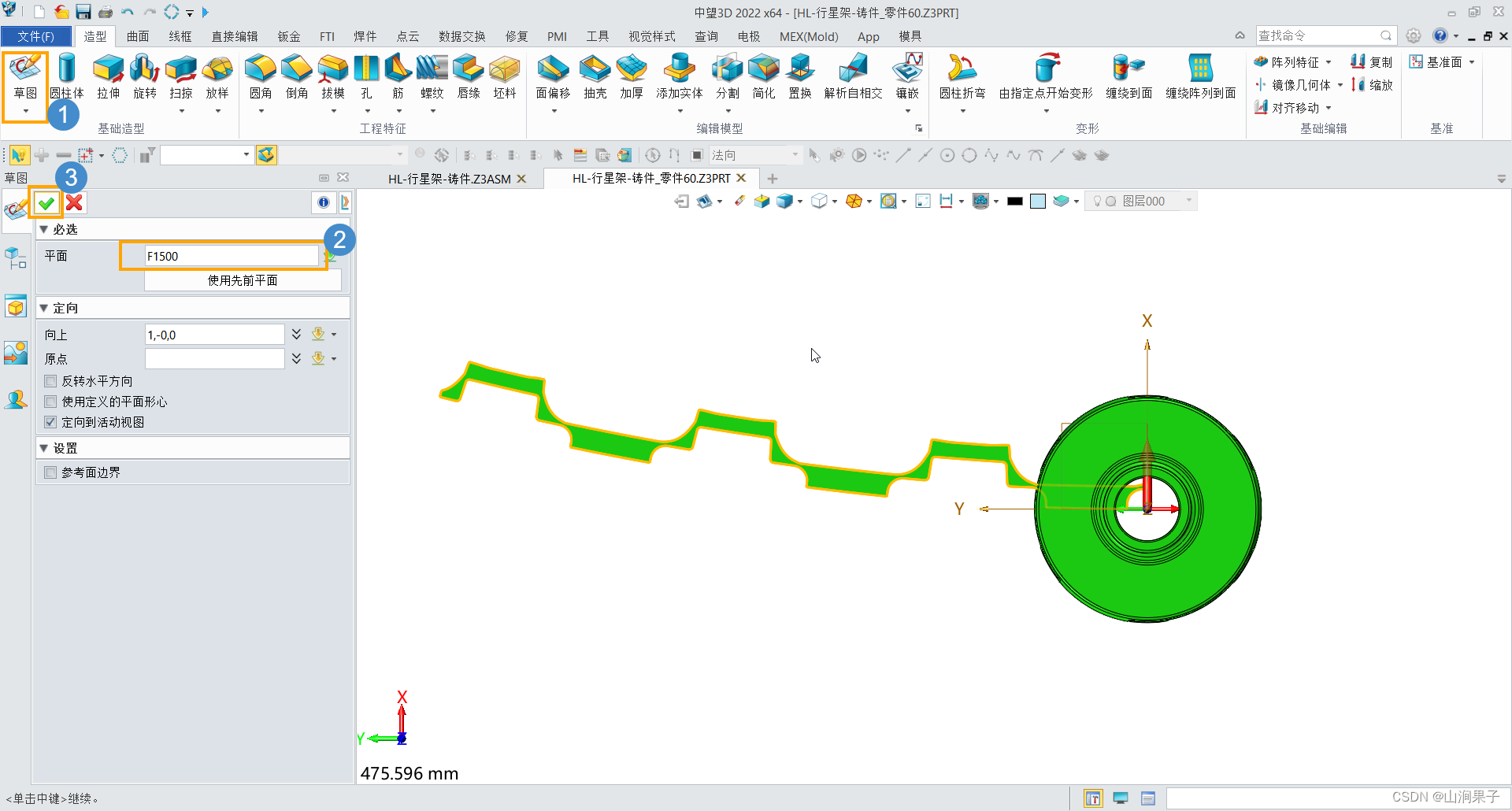

2.点击【造型】-【草图】命令，选择展开的曲面，点击确定；

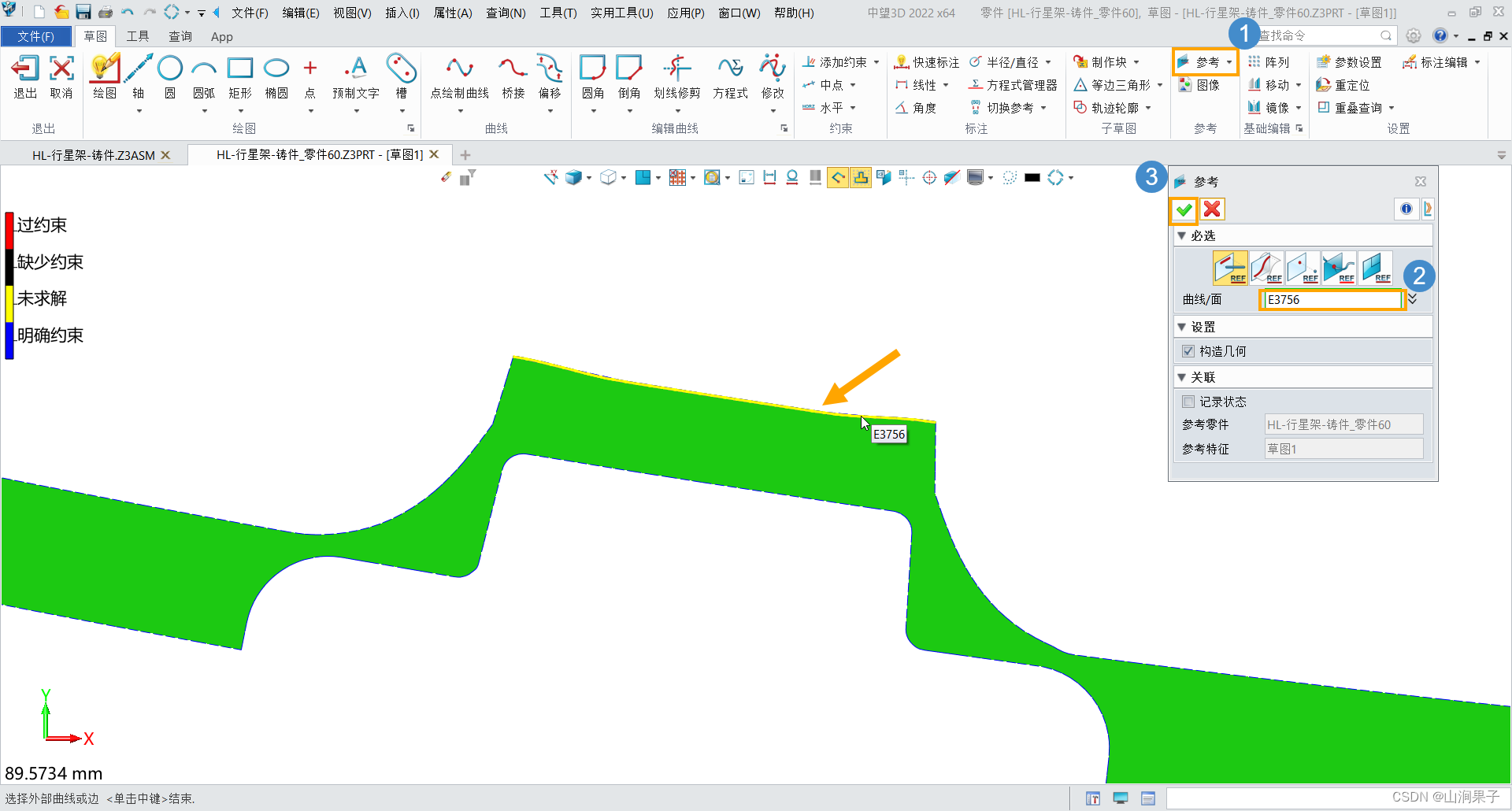

3点击【参考】-【参考】命令，选择预制文字参考边，点击确定；

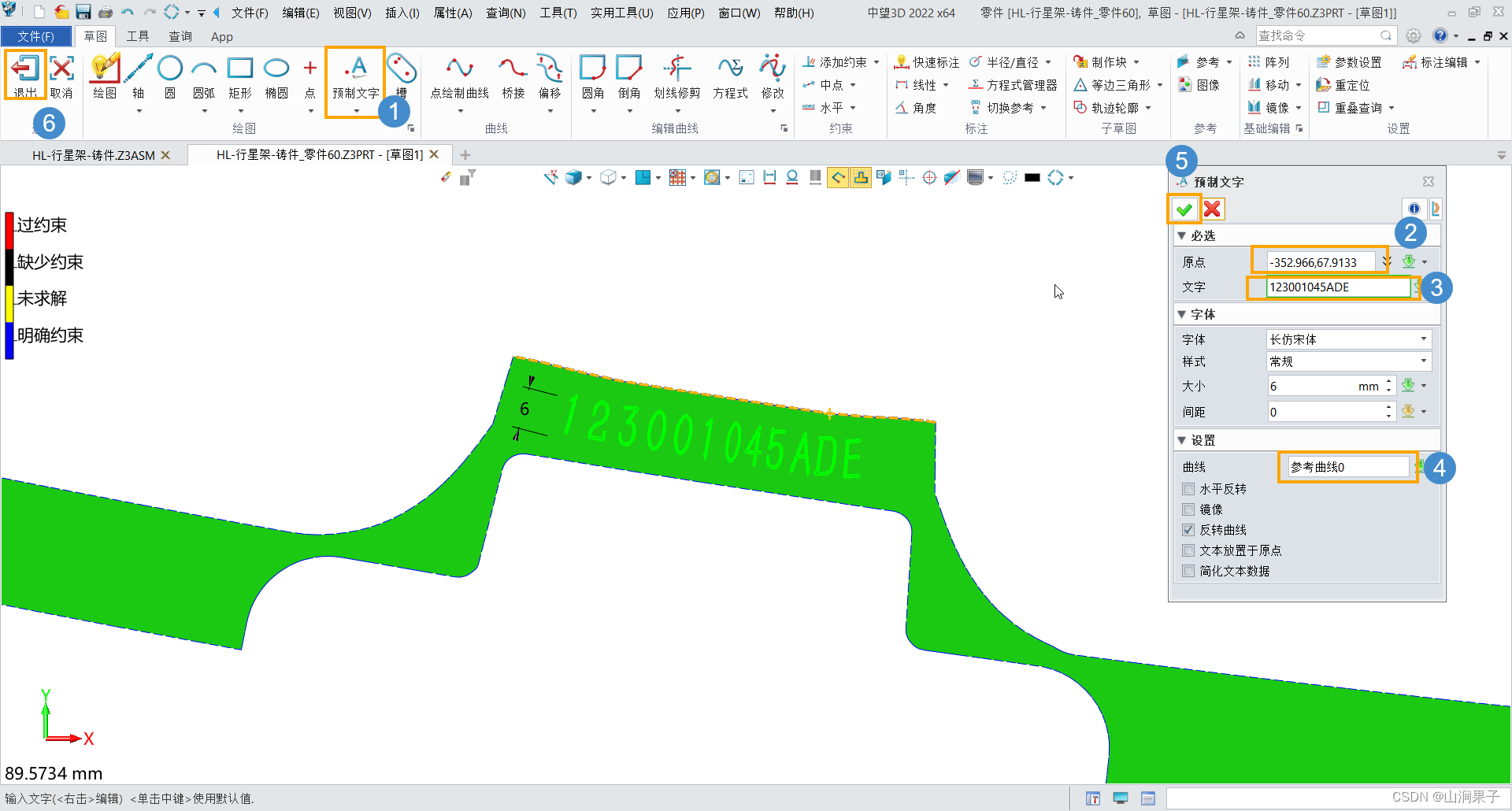

4.点击【绘图】-【预制文字】命令，选择起始【原点】，输入【文字】，点击参考边，点击确定，退出草图；

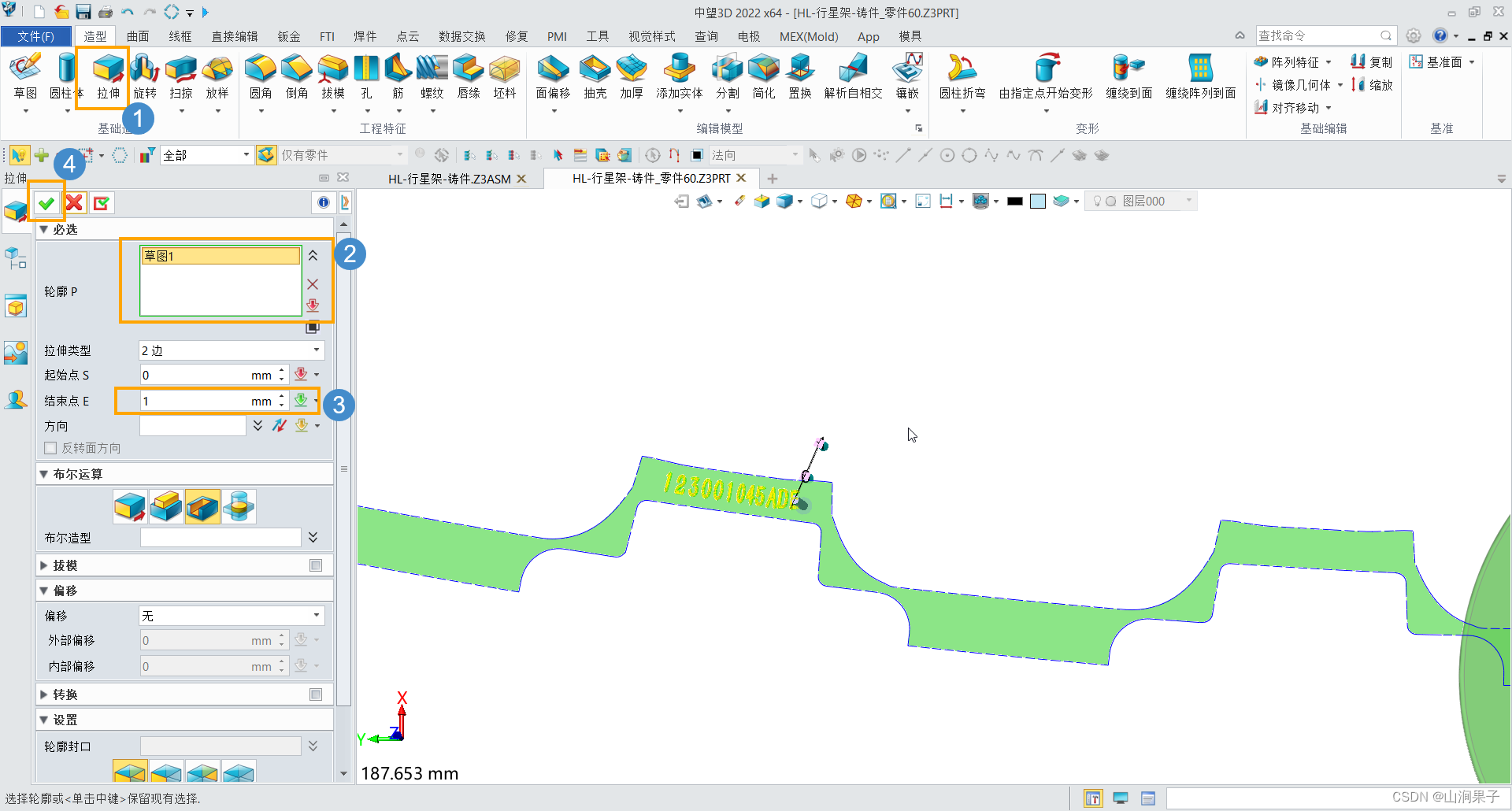

5.点击【造型】-【拉伸】命令，选择【草图】，输入文字高度，点击确定；

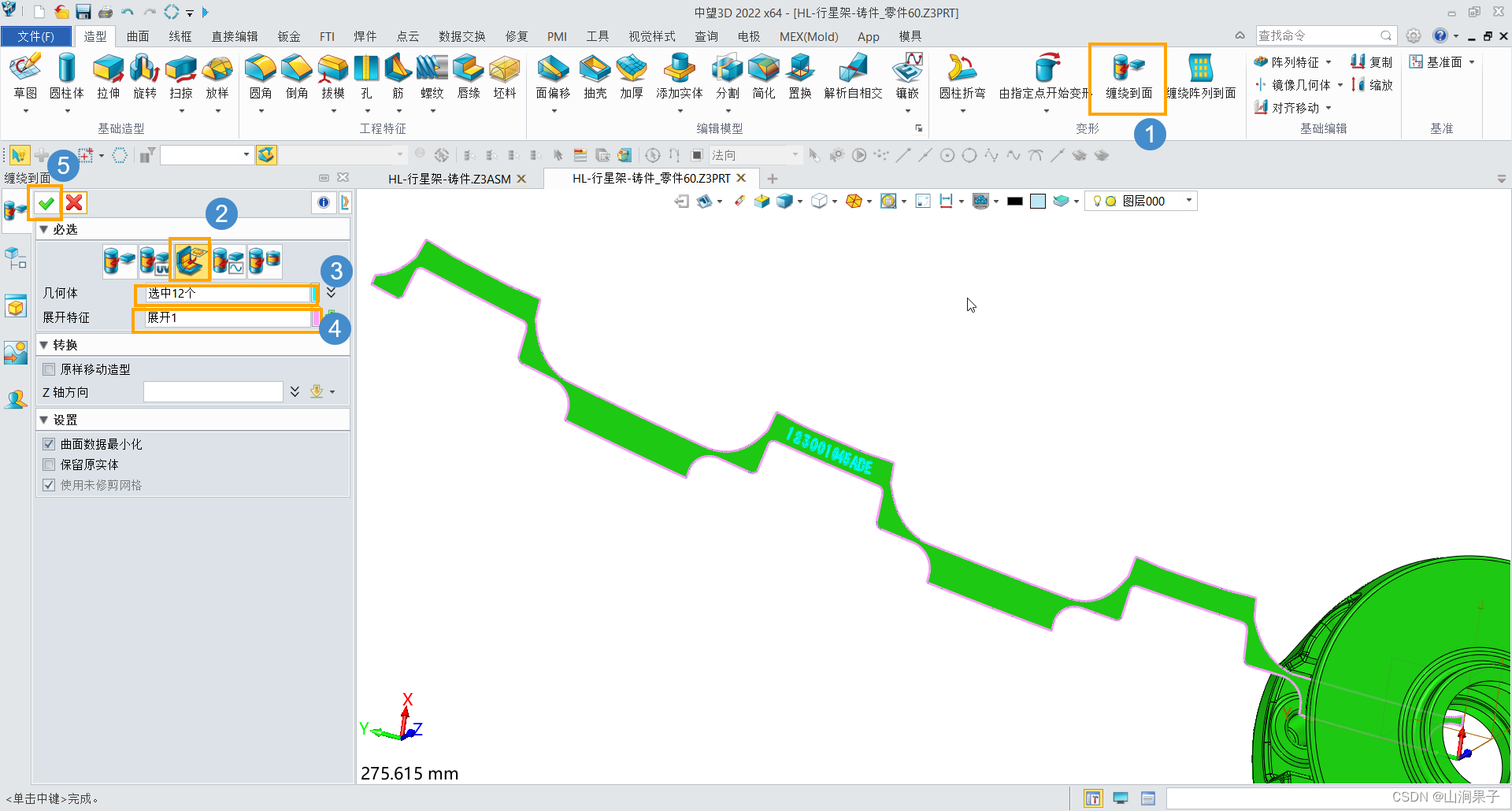

6.点击【变形】-【缠绕到面】命令，选择【基于展开特征缠绕】选项，选择文字，选定展开面，点击确定；

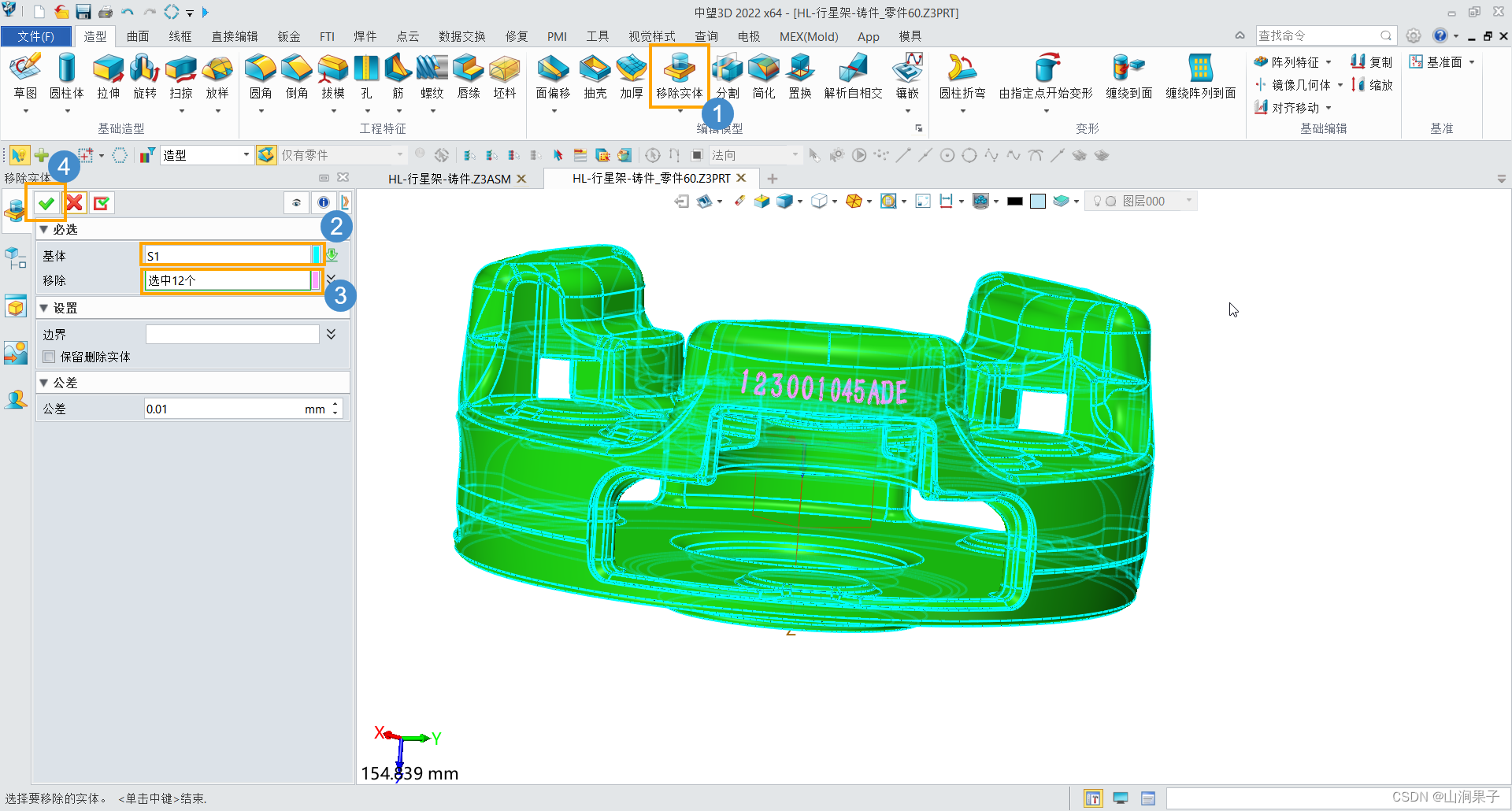

7.点击【编辑模型】-【移除实体】命令，选择【基体】，选择要移除的文字，点击确定；

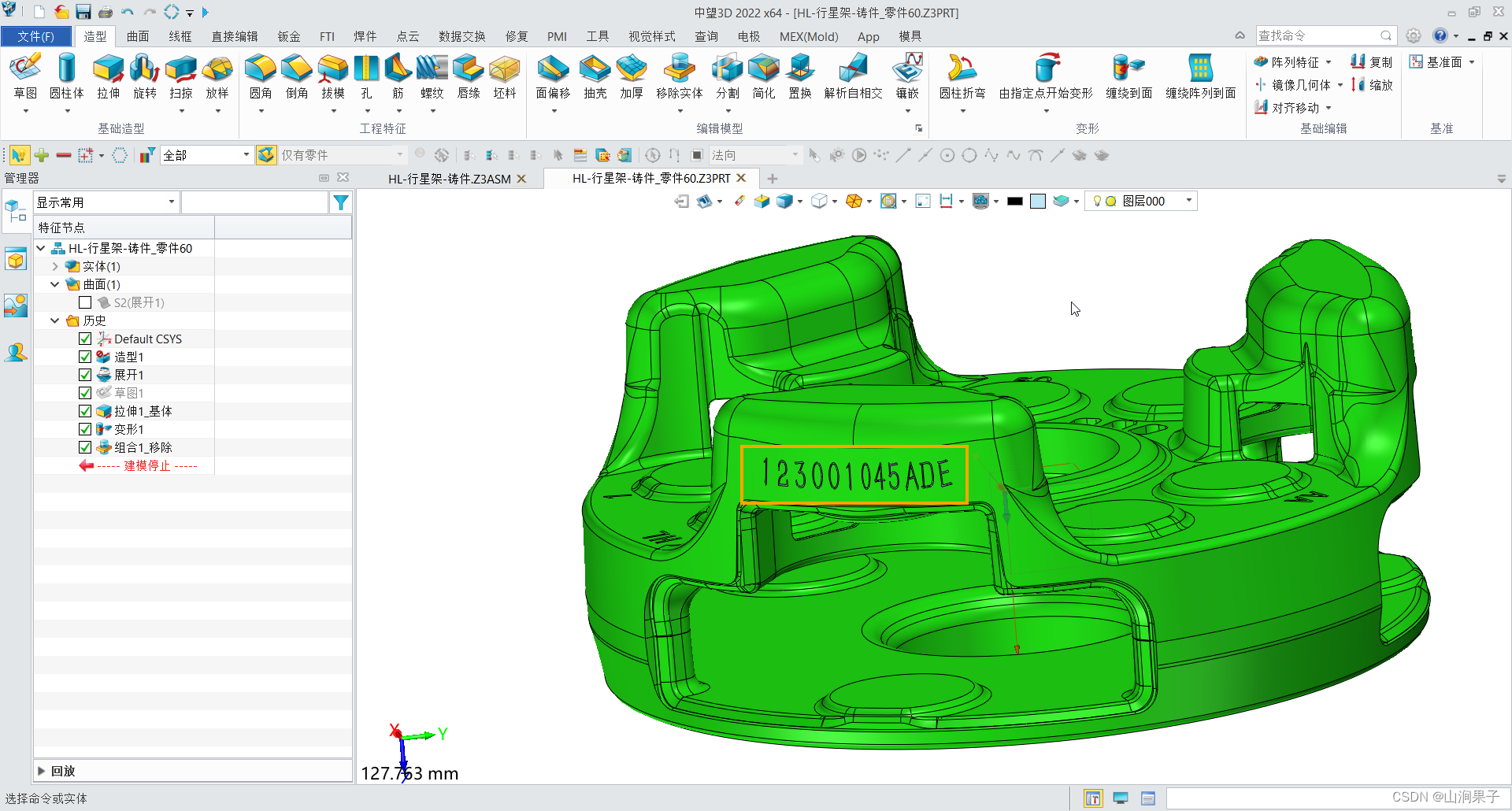

8.通过上述操作，即可完成在曲面上刻字的操作。
