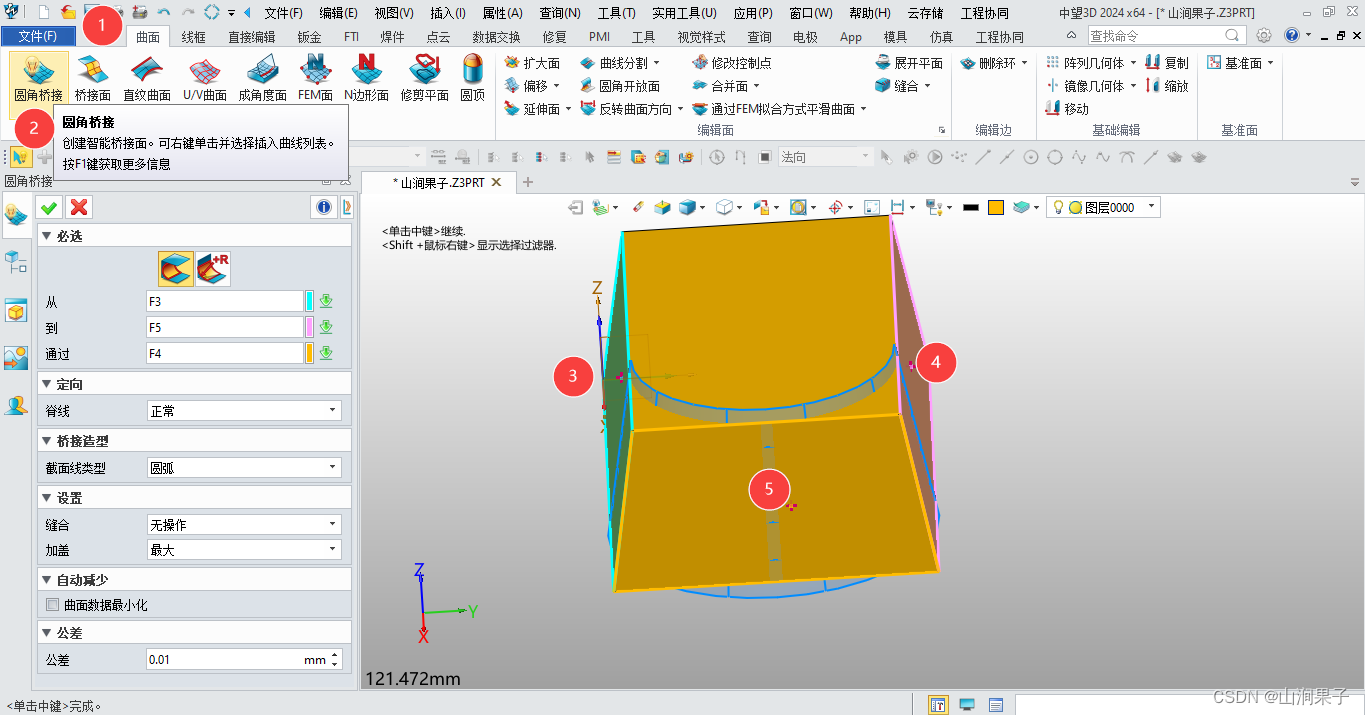

1.使用【曲面】-【圆角桥接】功能创建出一个圆角桥接曲面
在这里插入图片描述

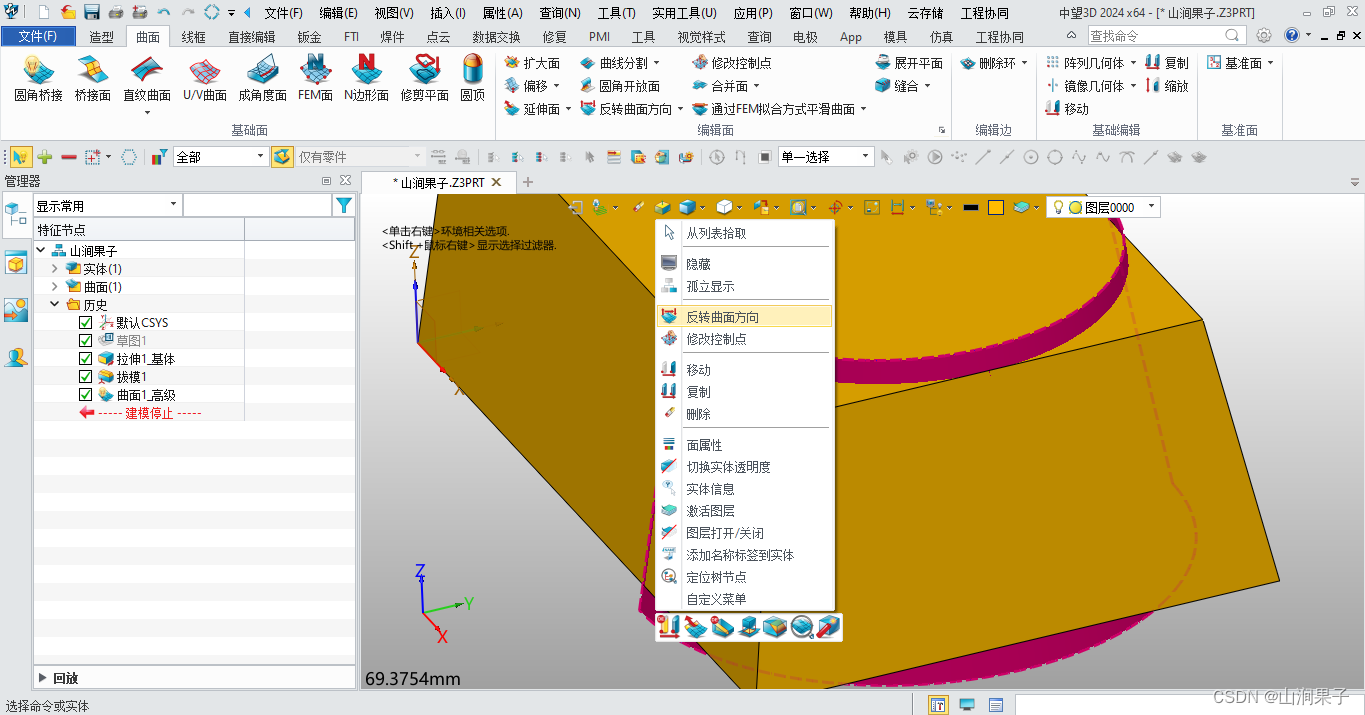

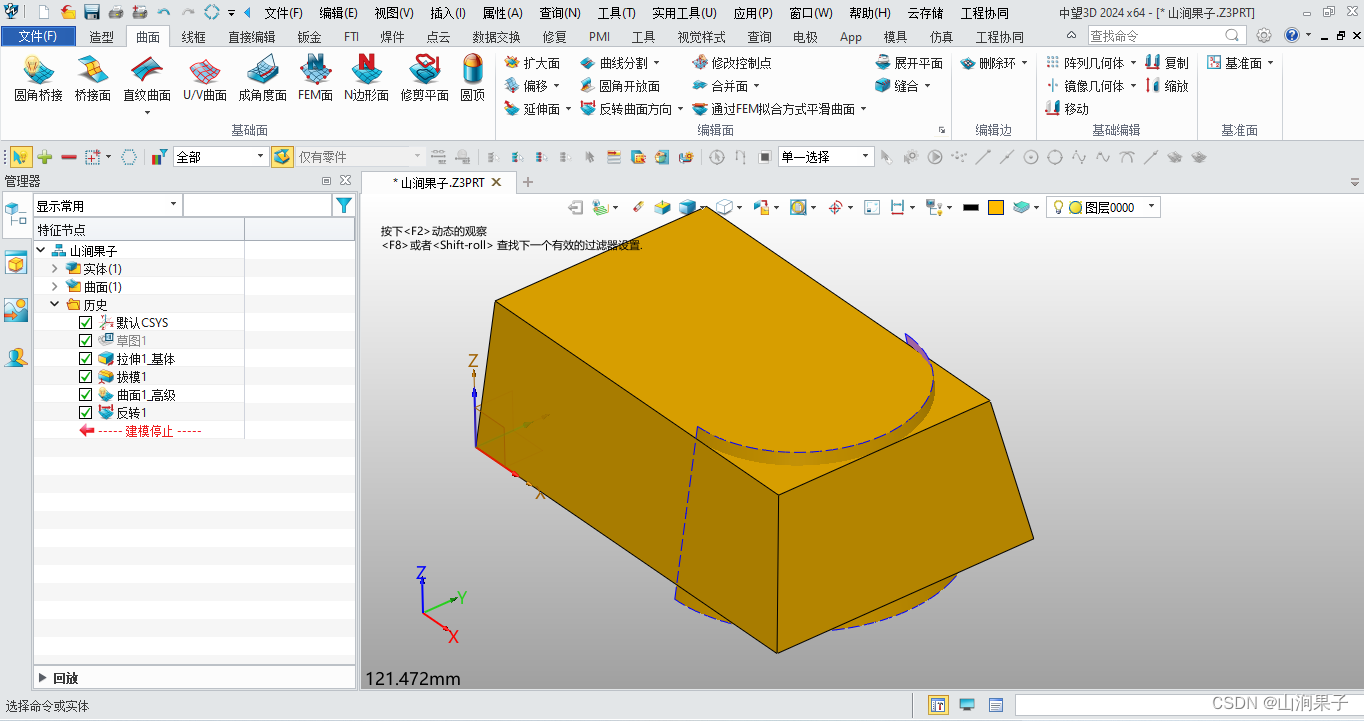

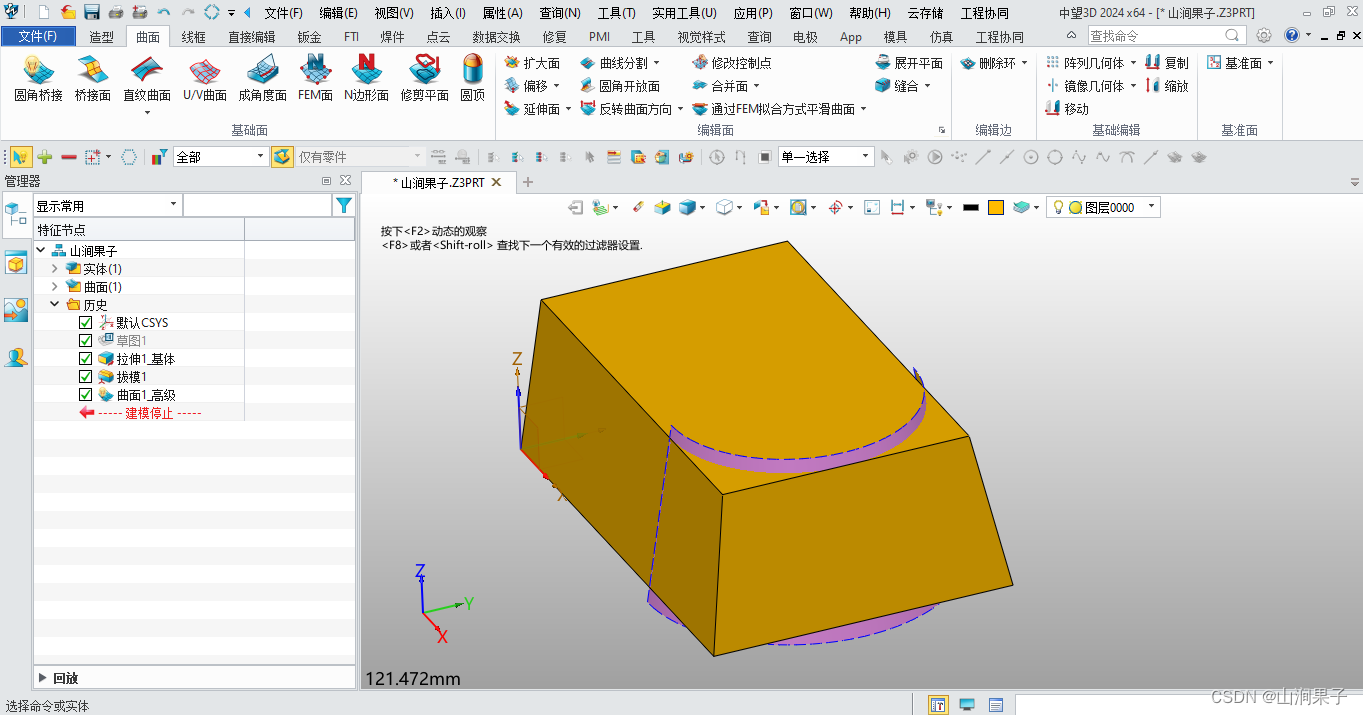

2.调整圆角桥接曲面的方向，使曲面面的正面朝向要被去除的方向（若面方向不对，则右键曲面后点击【反转曲面方向】来调整曲面方向）
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

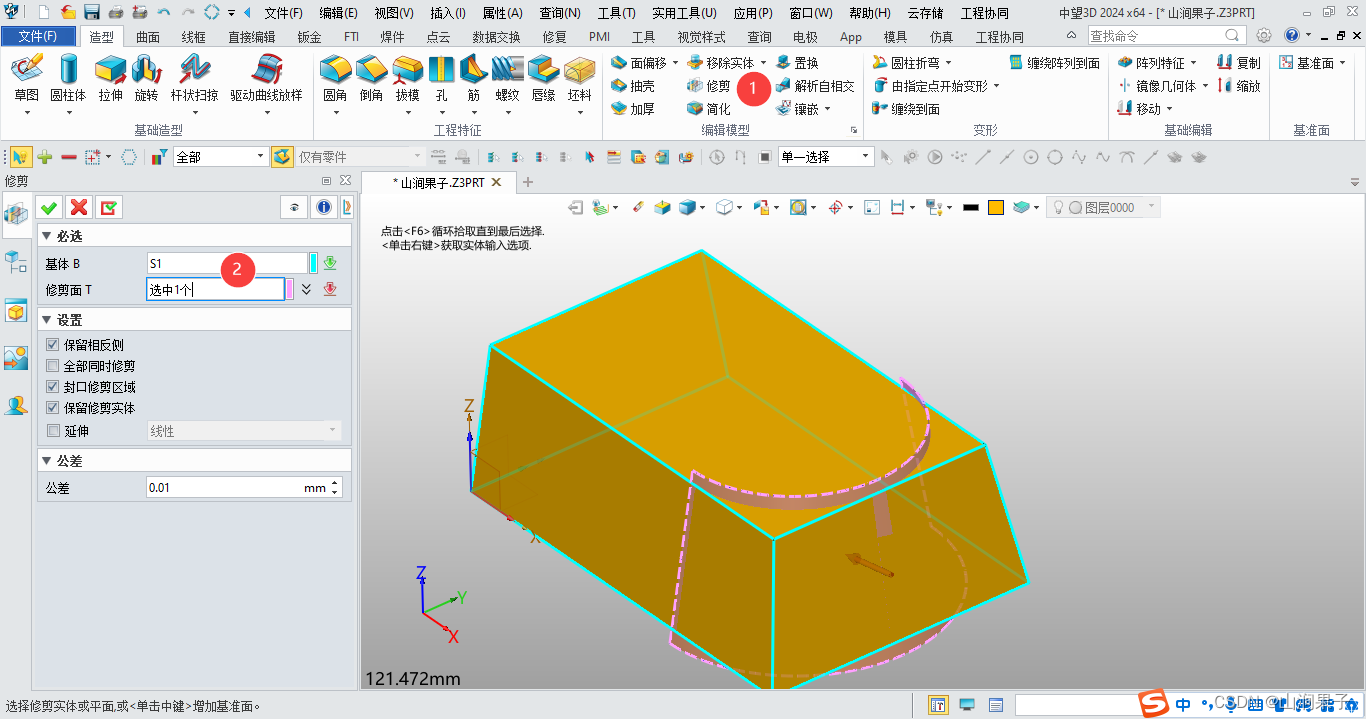

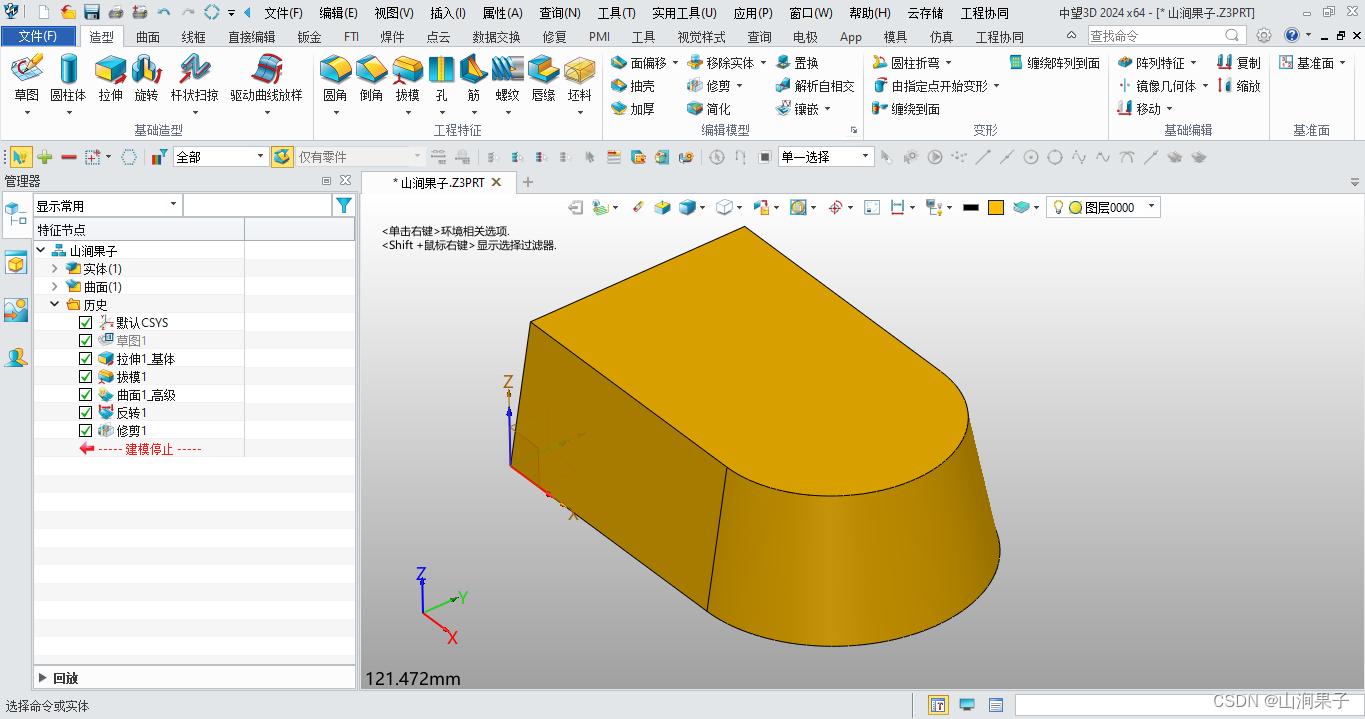

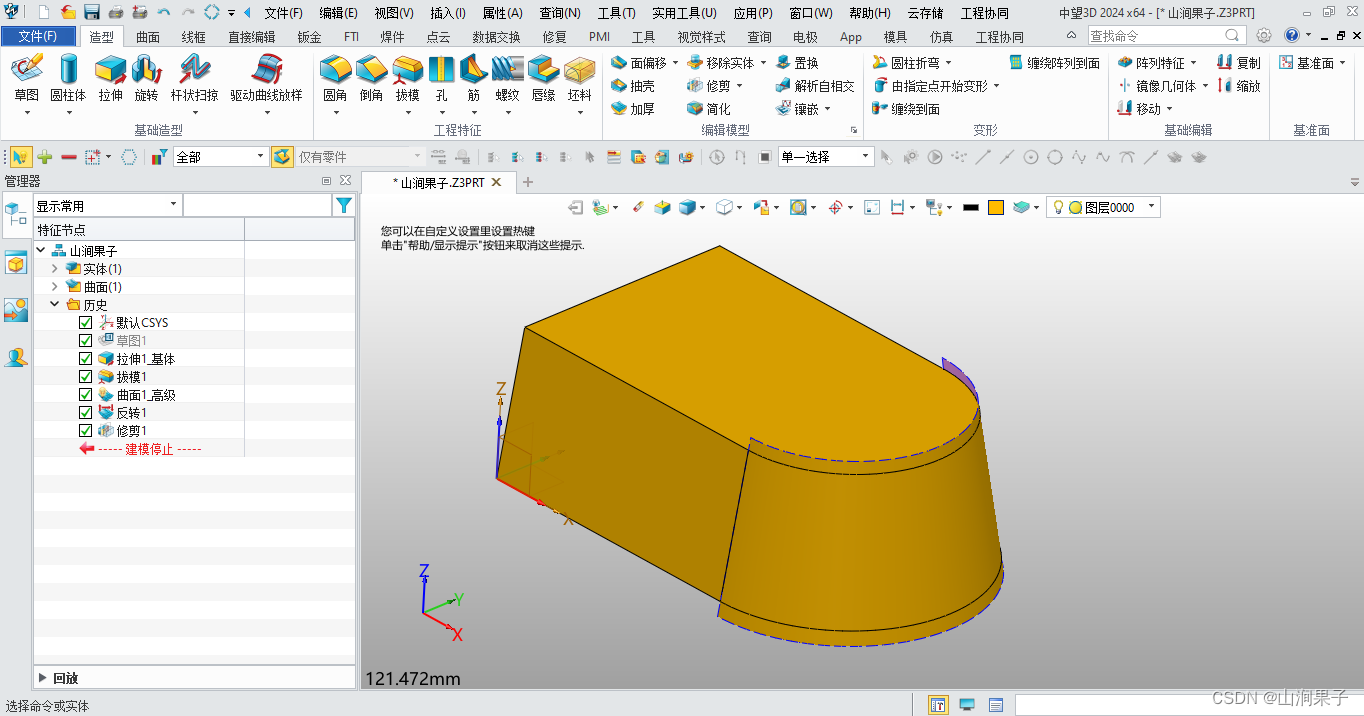

3.使用【造型】-【修建】功能

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
