中望3D2024直接建模 DE工具选项中对齐坐标移动的使用方法

使用对齐坐标移动，操作时往往不能移动到所要的坐标位置，特征与目标坐标之间的位置关系是通过如何关联的原理不清楚。

对齐坐标移动中3个选项说明：

面：该选项可选择多个需要移动的特征面；
起始坐标：该位置需要选择一个坐标系，作为特征面的移动基准坐标参考；
目标坐标：该位置需要选择一个坐标系，作为特征面的移动后放入位置的基准坐标参考
移动后，特征面与目标坐标系的相对位置关系（面的XYZ坐标）和移动前，特征面与起始坐标之间位置关系保持一致；

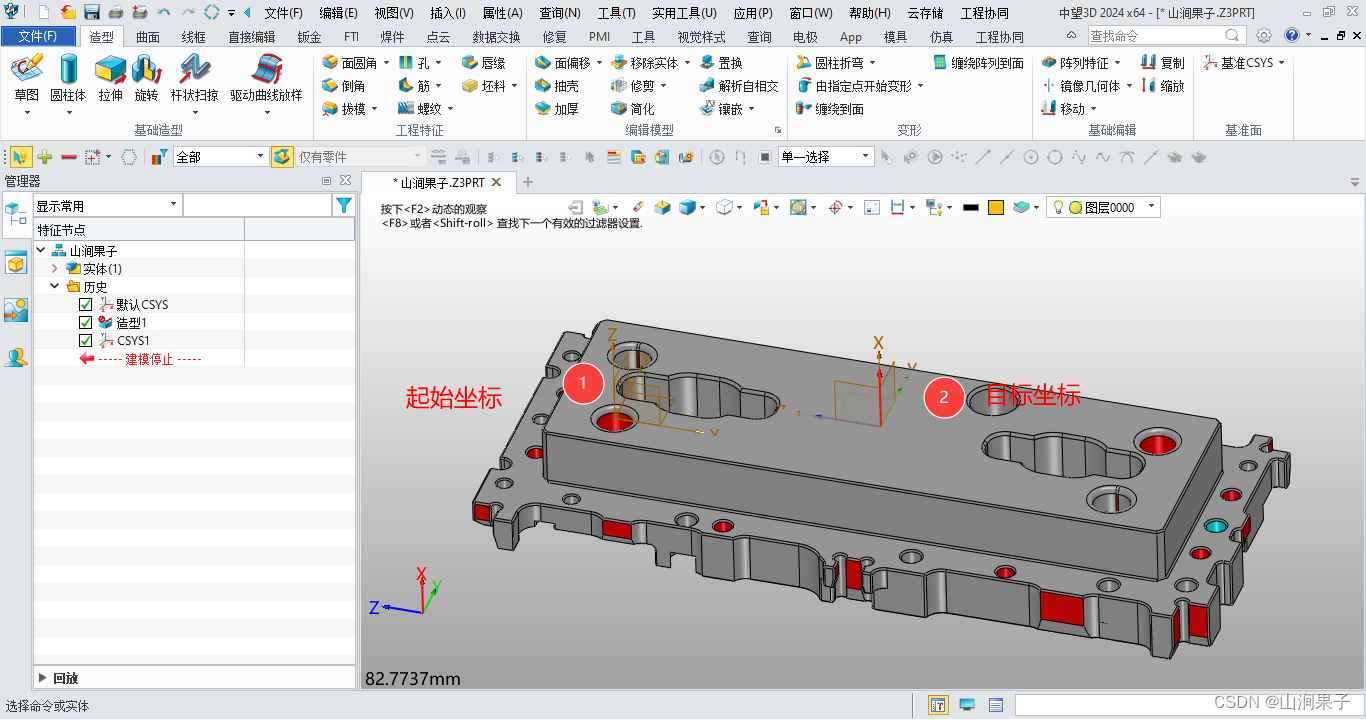

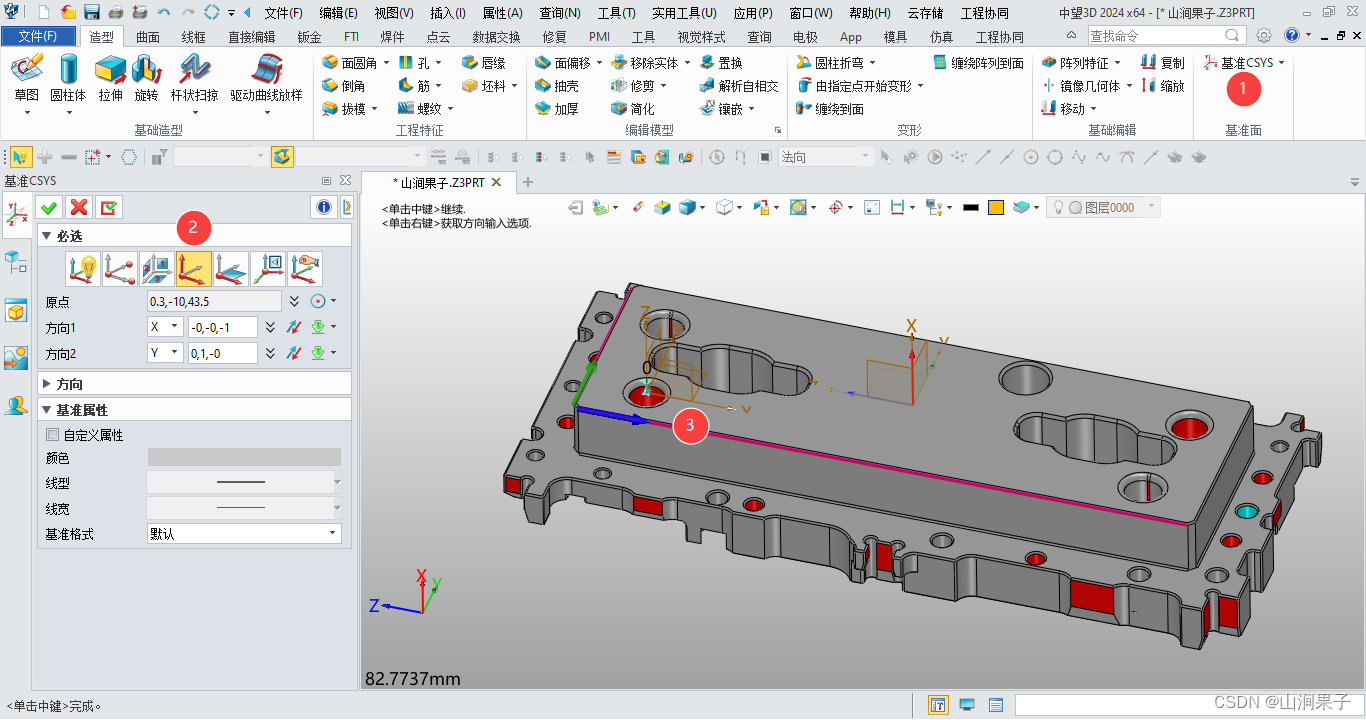

1.利用【基准CSYS】功能，创建两个基准坐标系，分别为起始坐标和目标坐标。

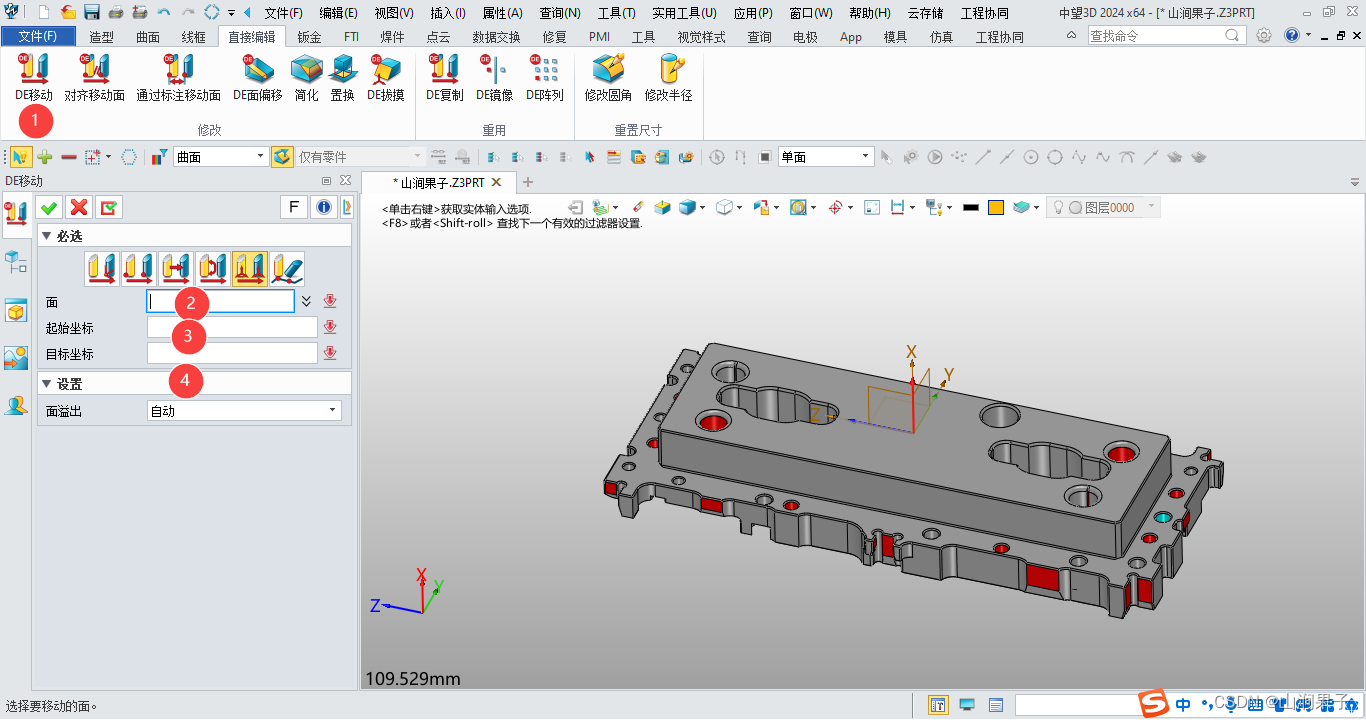

2.在【直接编辑】选项卡下，选择【DE移动】，移动选项中选择倒数第二个【对齐坐标选项】

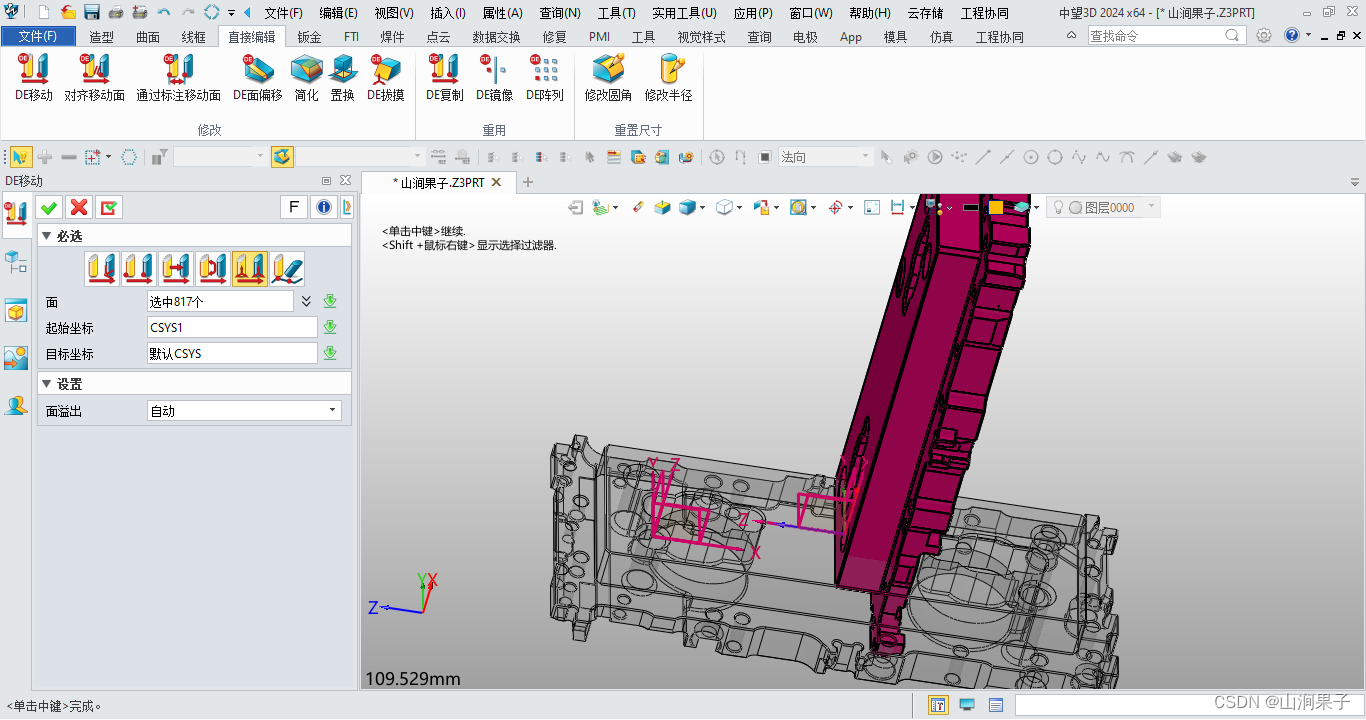

在特征选项中，【面】选择要移动的特征面（示例为孔特征）——选择所有的曲面，【起始坐标】和【目标坐标】均选择创建的基准坐标系，如下图

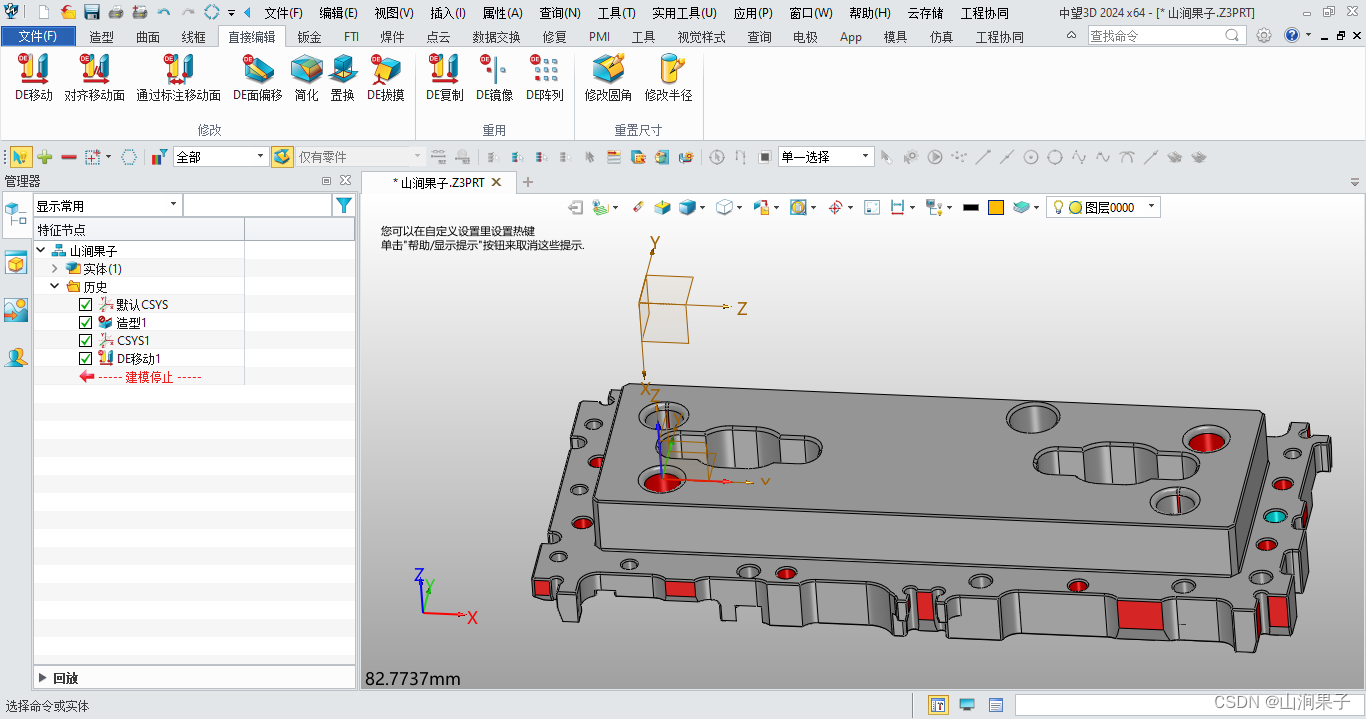

3.选好内容，点击【鼠标中键】确认后，效果如下：
