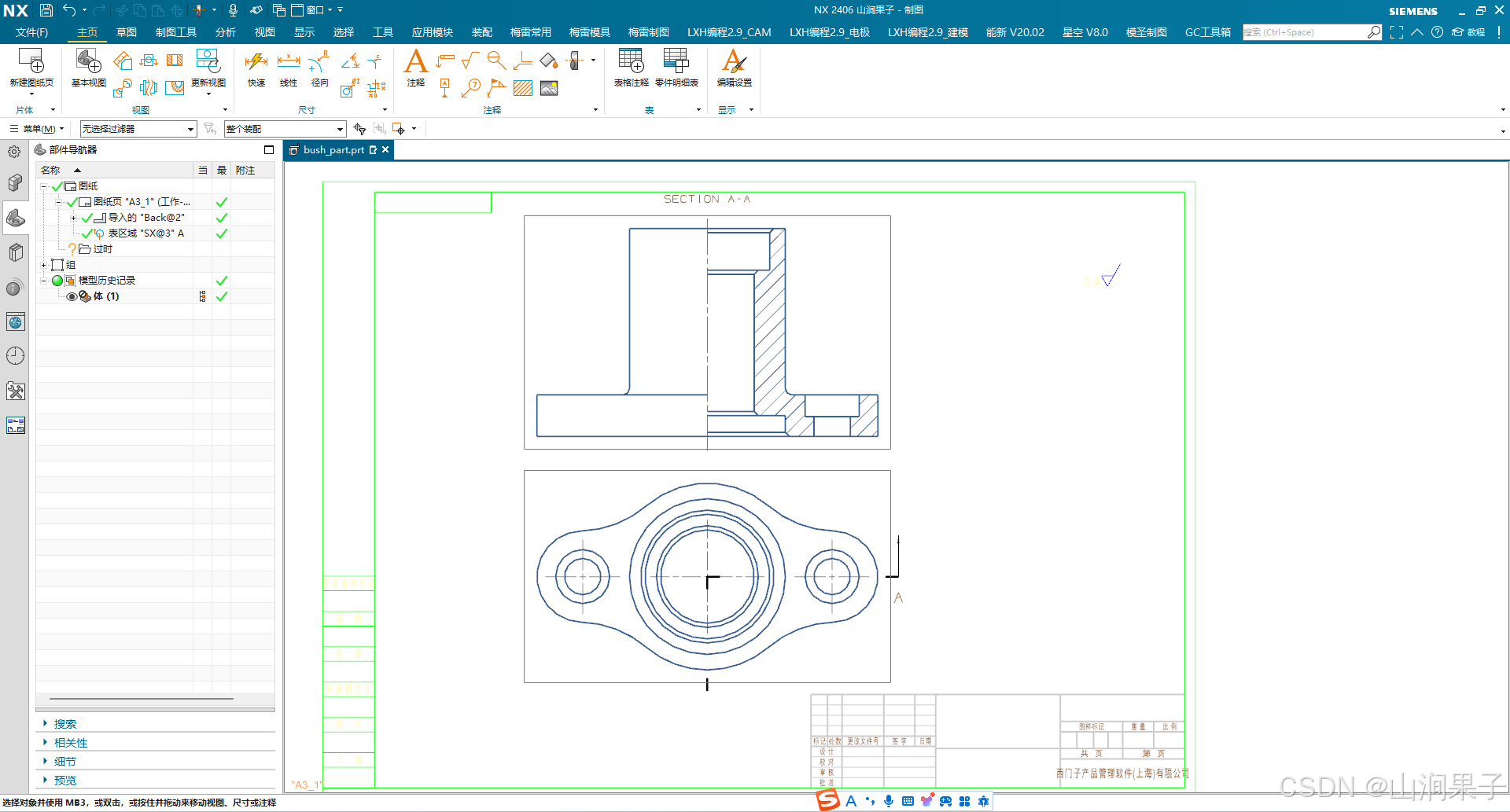

NX 2406半剖视图

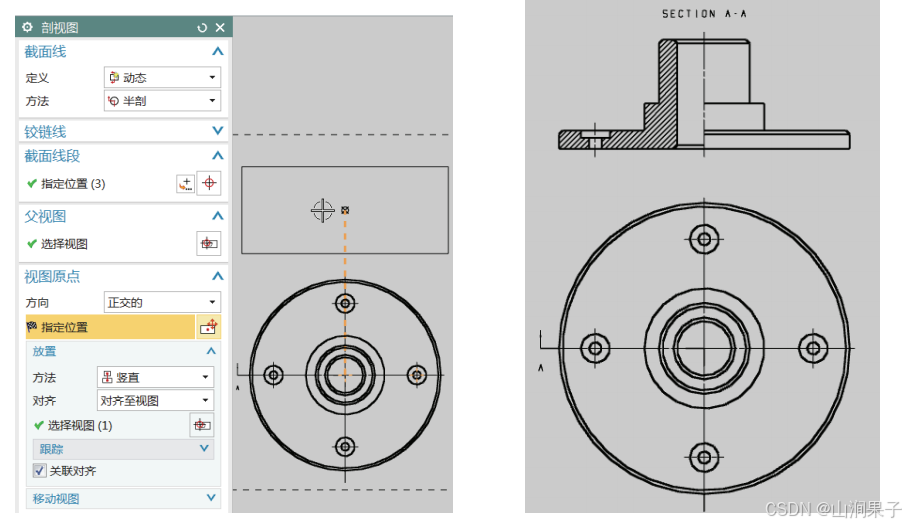

当机件具有对称平面时，在垂直于对称平面的投影面上，以对称中心线为界，一半画成剖视，另一半画成视图，这样组成一个内外兼顾的图形，称为半剖视图。可以从任何父图样视图创建一个投影半剖视图。

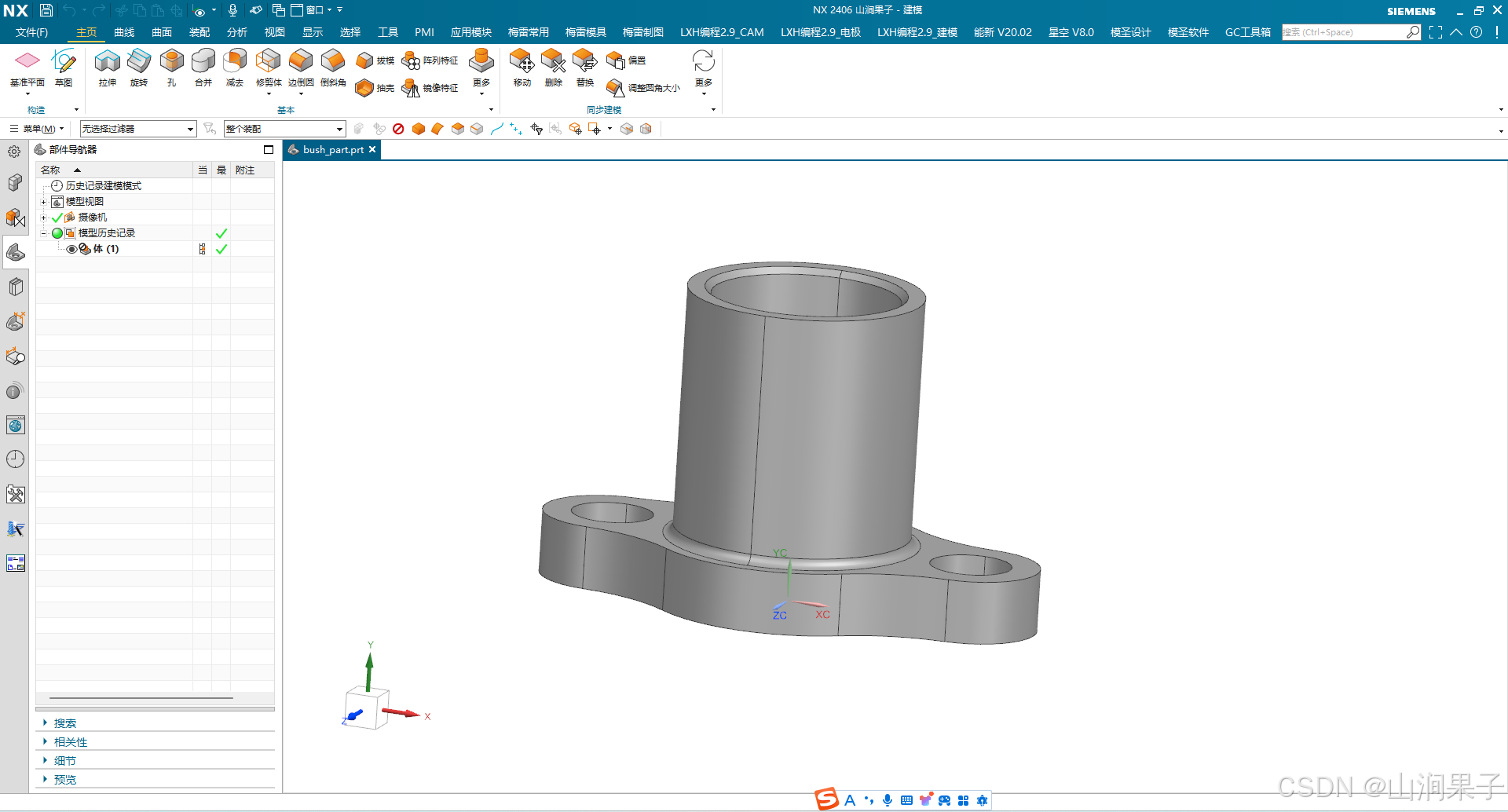

操作一：打开零件模型。

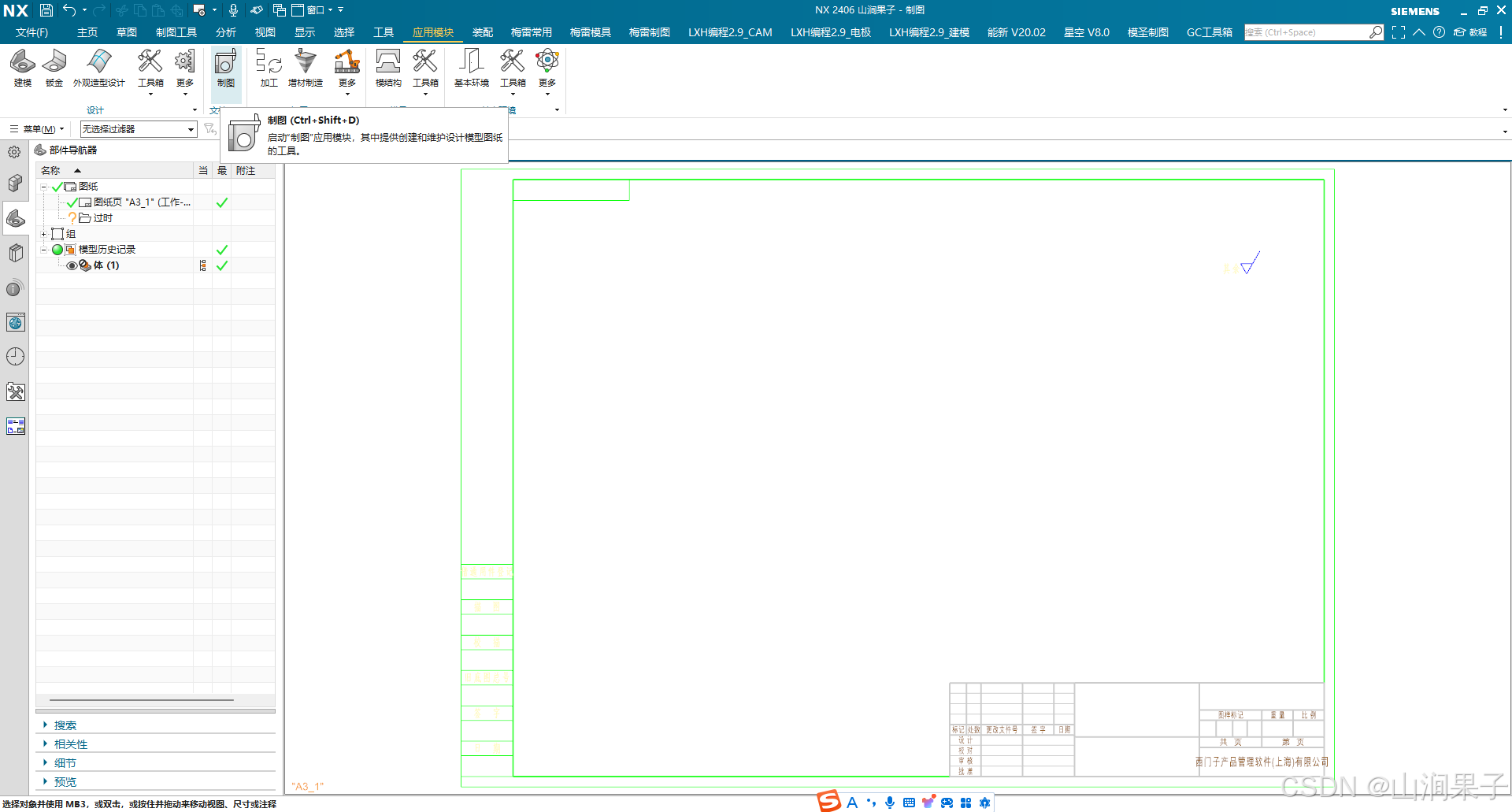

操作二：进入制图环境。

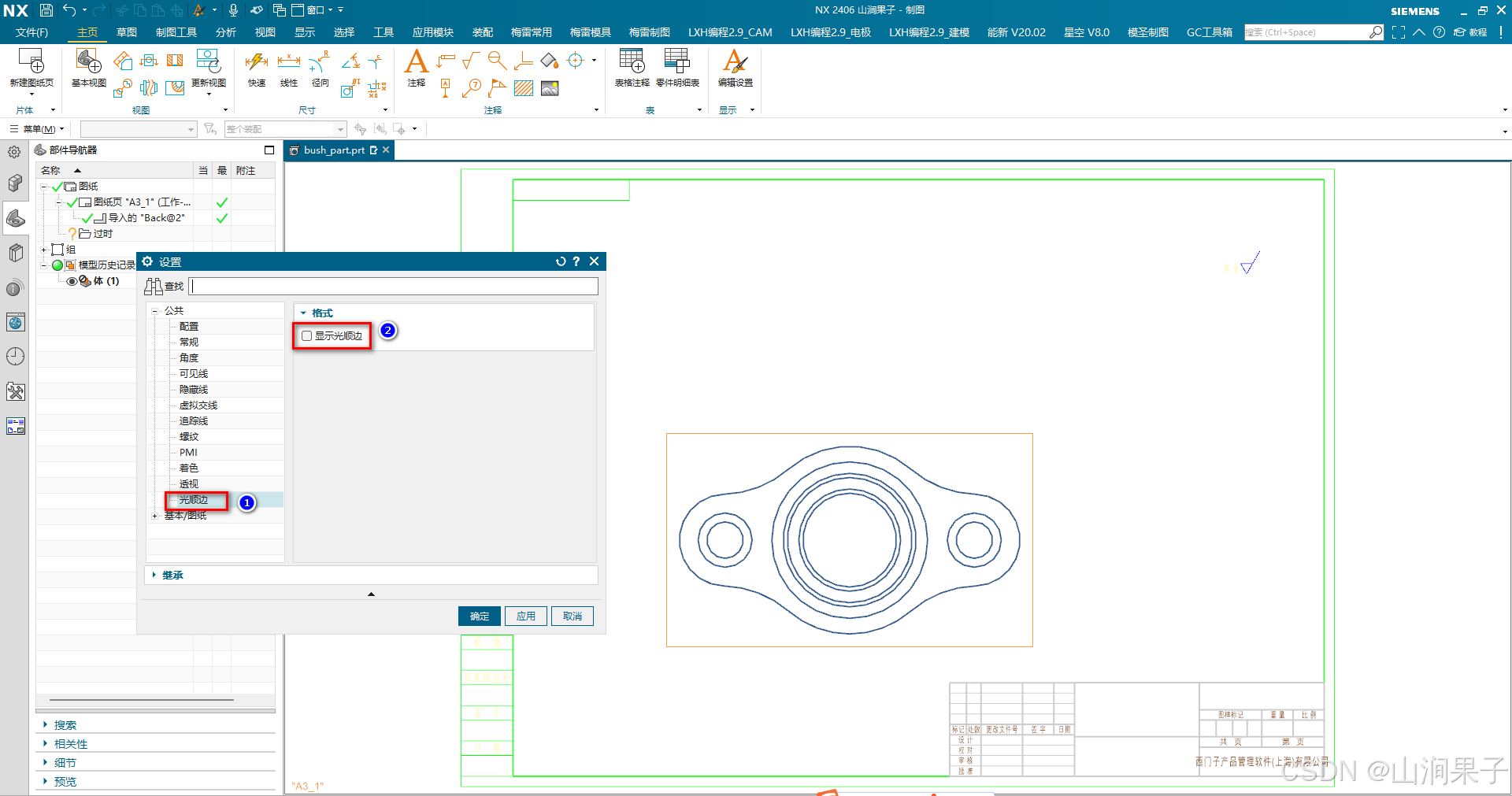

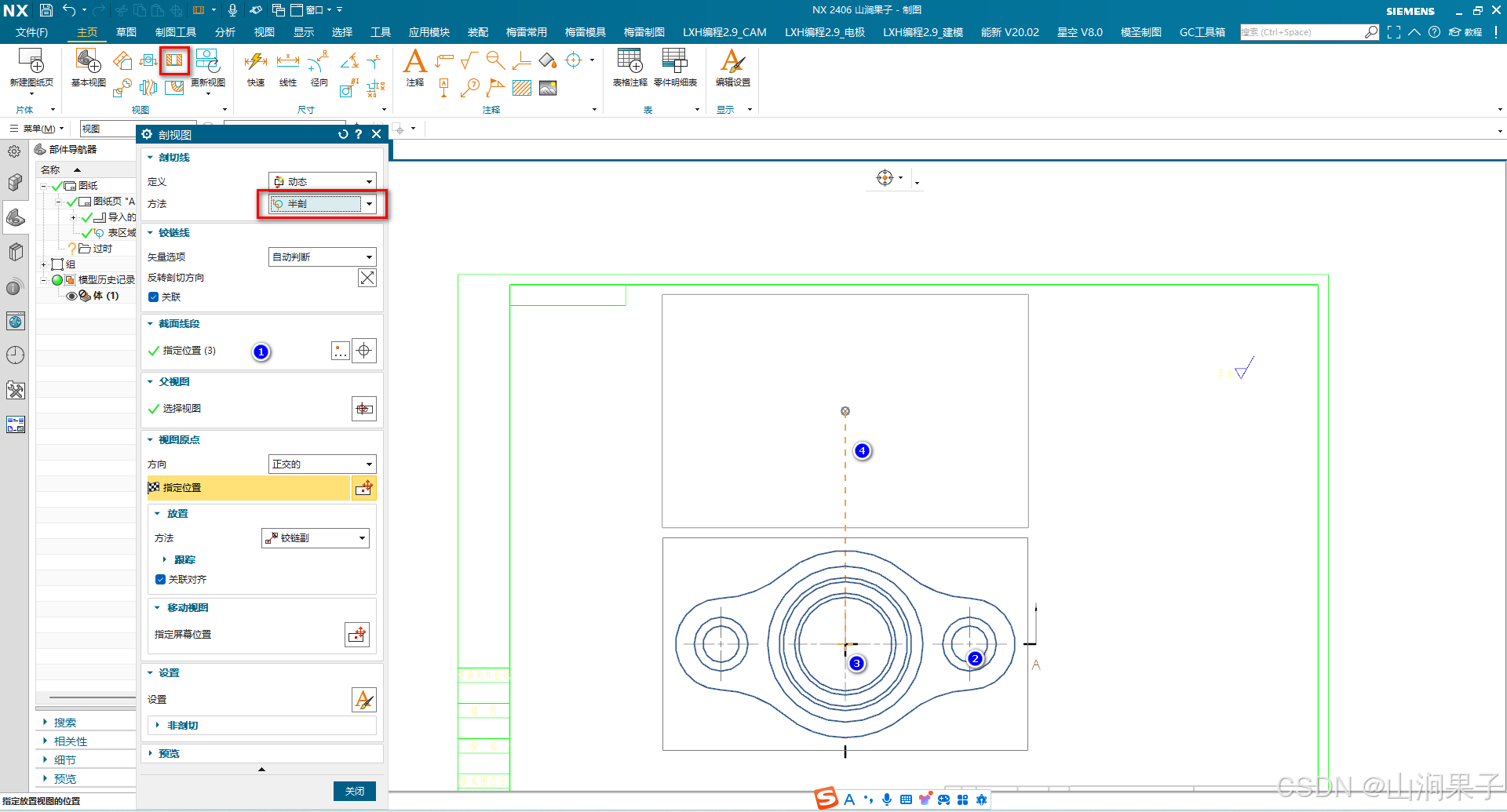

操作三：插入一个基本视图并建立半剖视图。

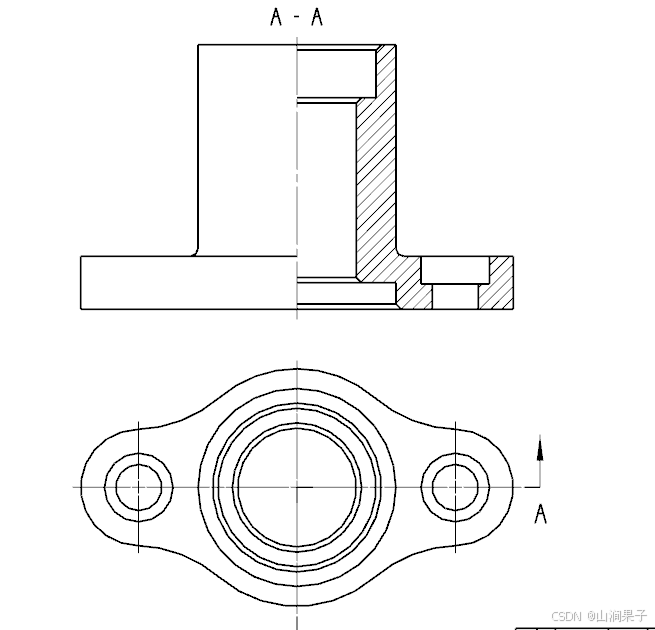

半剖视图通常用来表达对称零件，一半剖视图表达了零件的内部结构，另一半视图则可以表达零件的外形。
