NX 2406 阶梯剖视图

最新推荐文章于 2024-10-31 11:12:58 发布
最新推荐文章于 2024-10-31 11:12:58 发布
阅读量286 收藏
点赞数 3
分类专栏： UG NX 文章标签： ug NX
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/140228696
版权

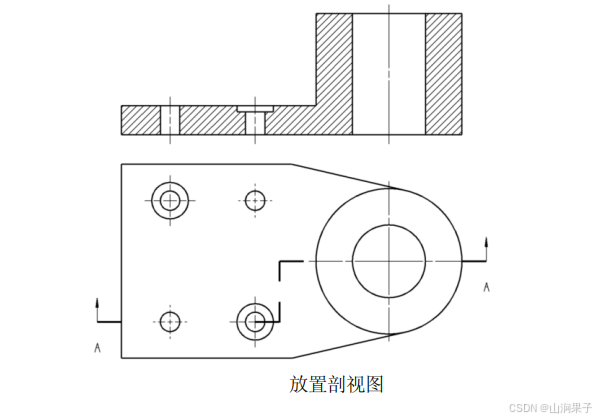

阶梯剖视图是指假想用几个平行的剖切平面剖开机件后向投影面投影所画的视图，也就是说，阶梯剖视图由通过部件的多个剖切段组成，所有剖切段都与铰链线平行，并且通过折弯段相互附着。在NX 2406中，阶梯剖视图的创建需要指定其他的截面线段和转折位置。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
操作一：打开零件模型。
在这里插入图片描述

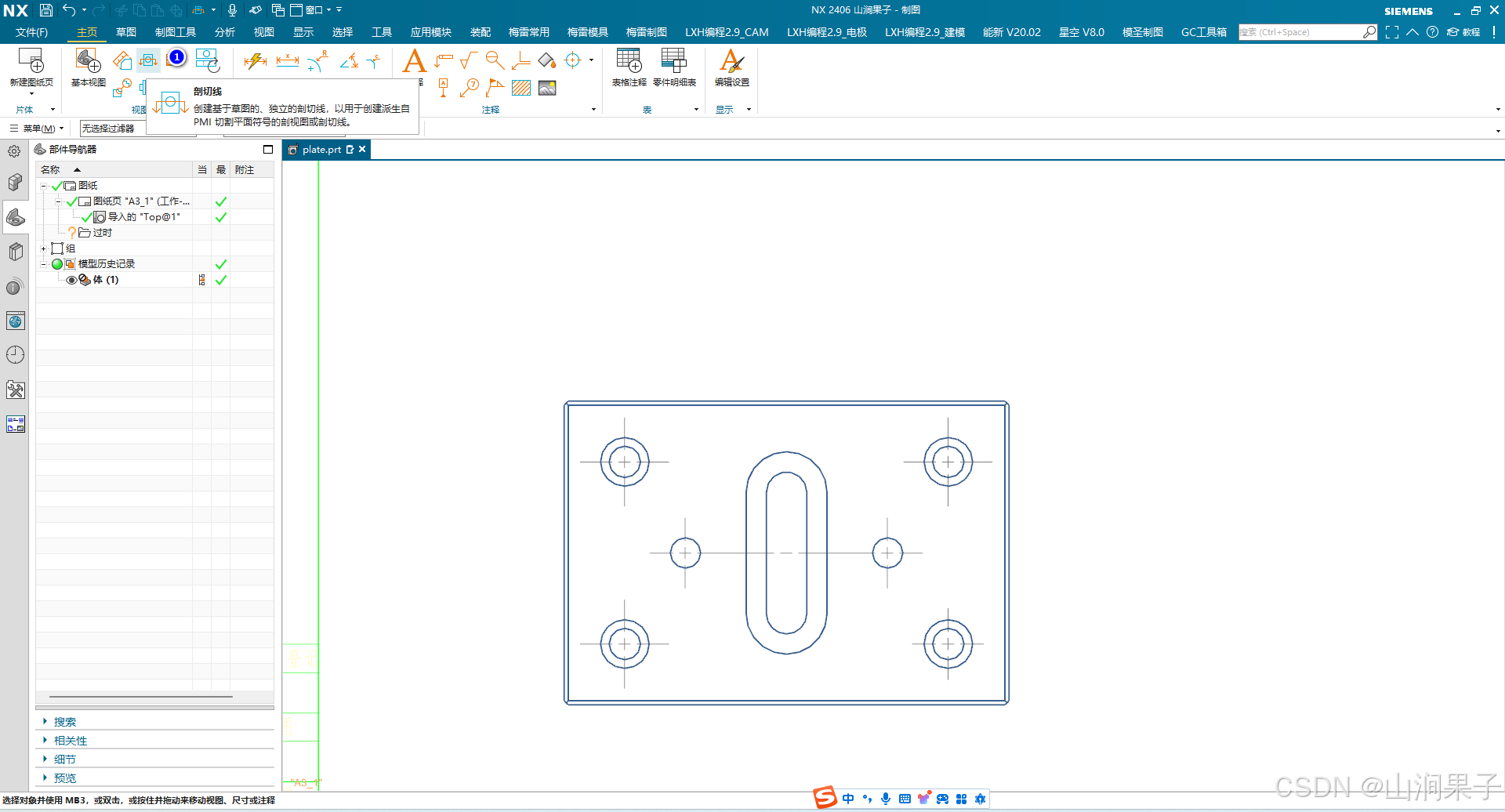

操作二：进入制图环境。

在这里插入图片描述

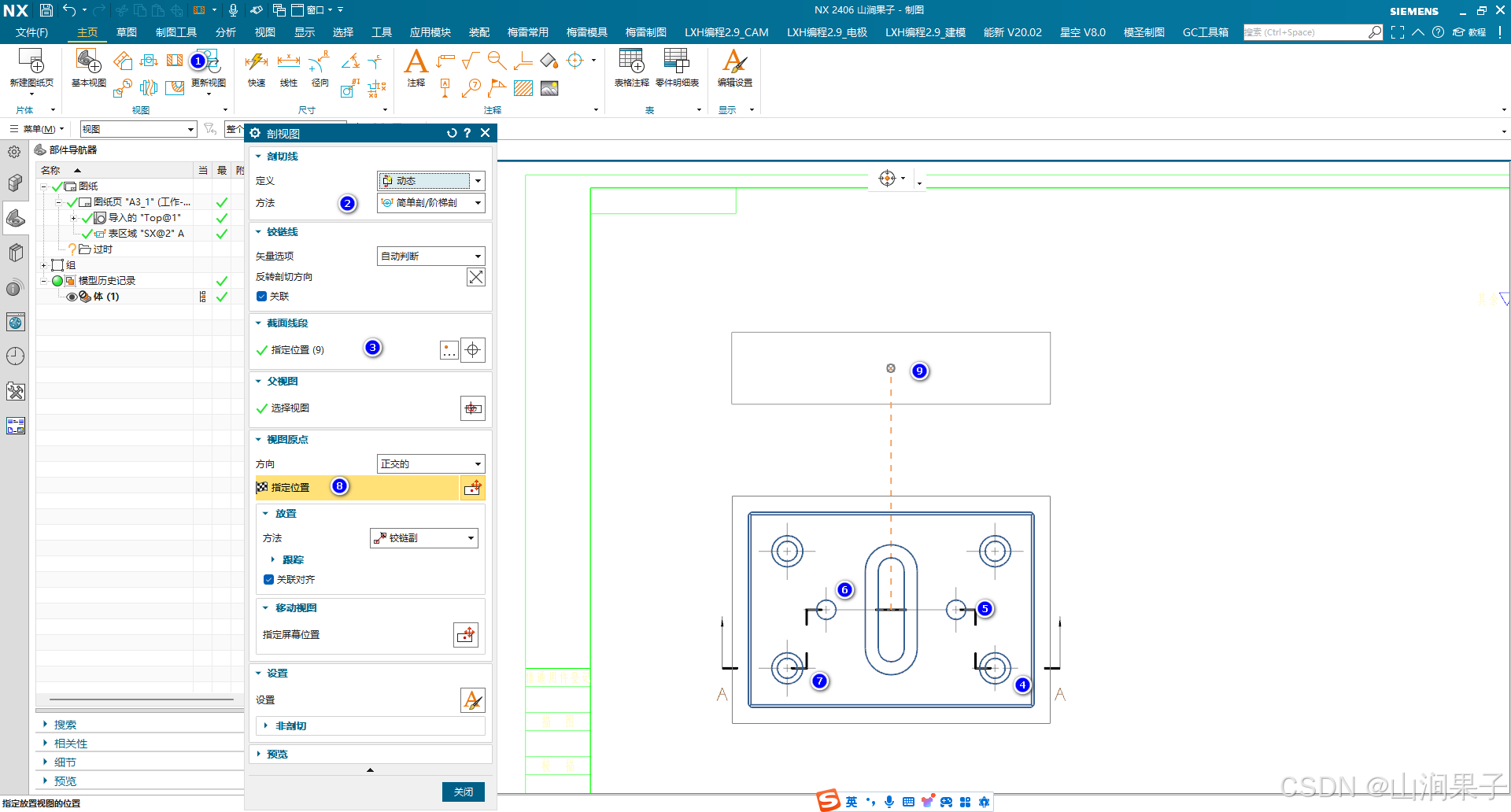

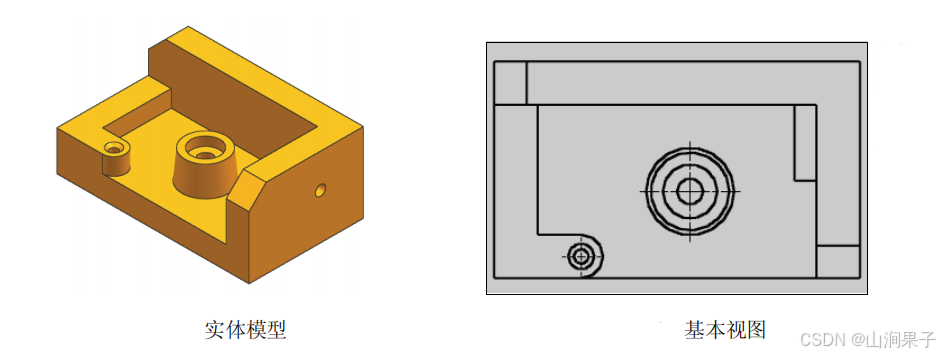

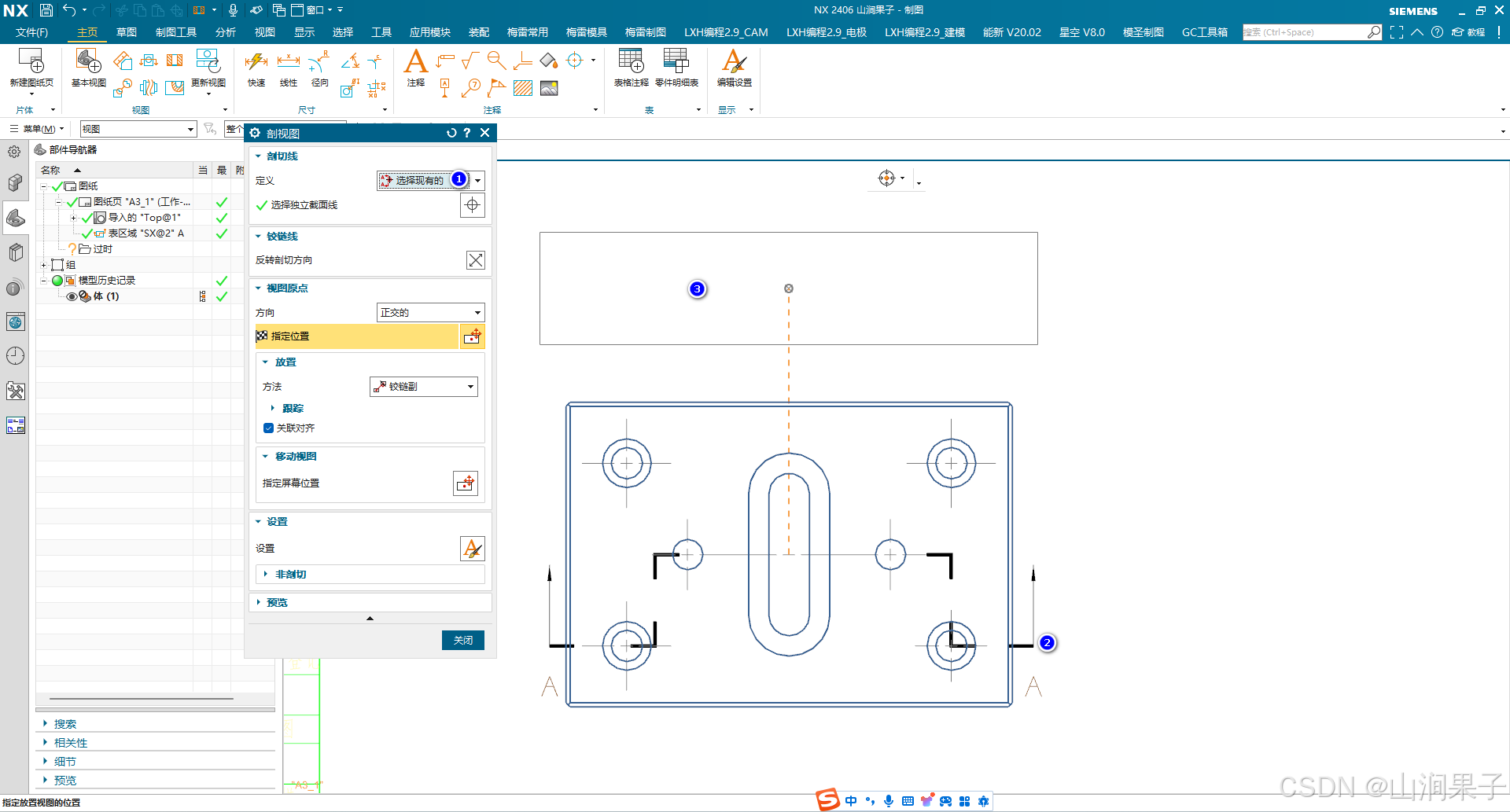

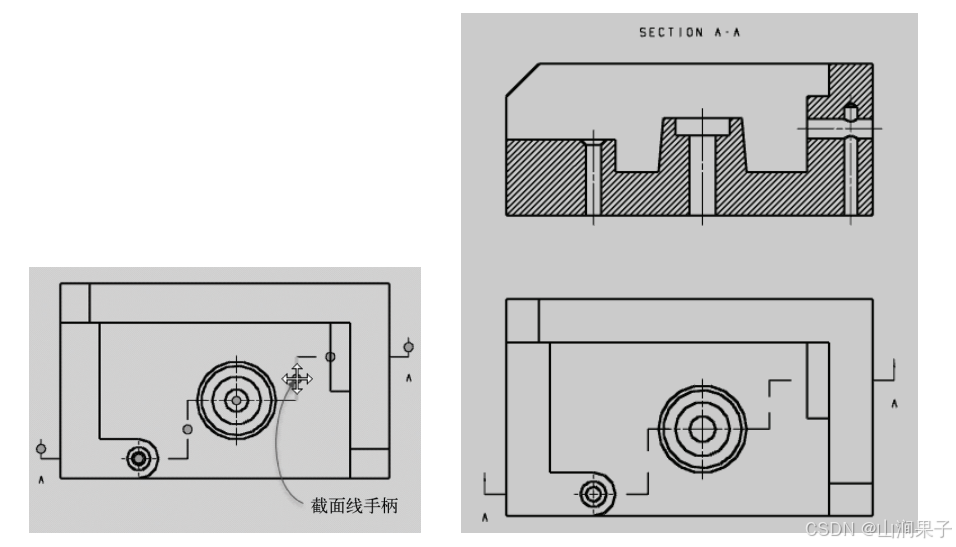

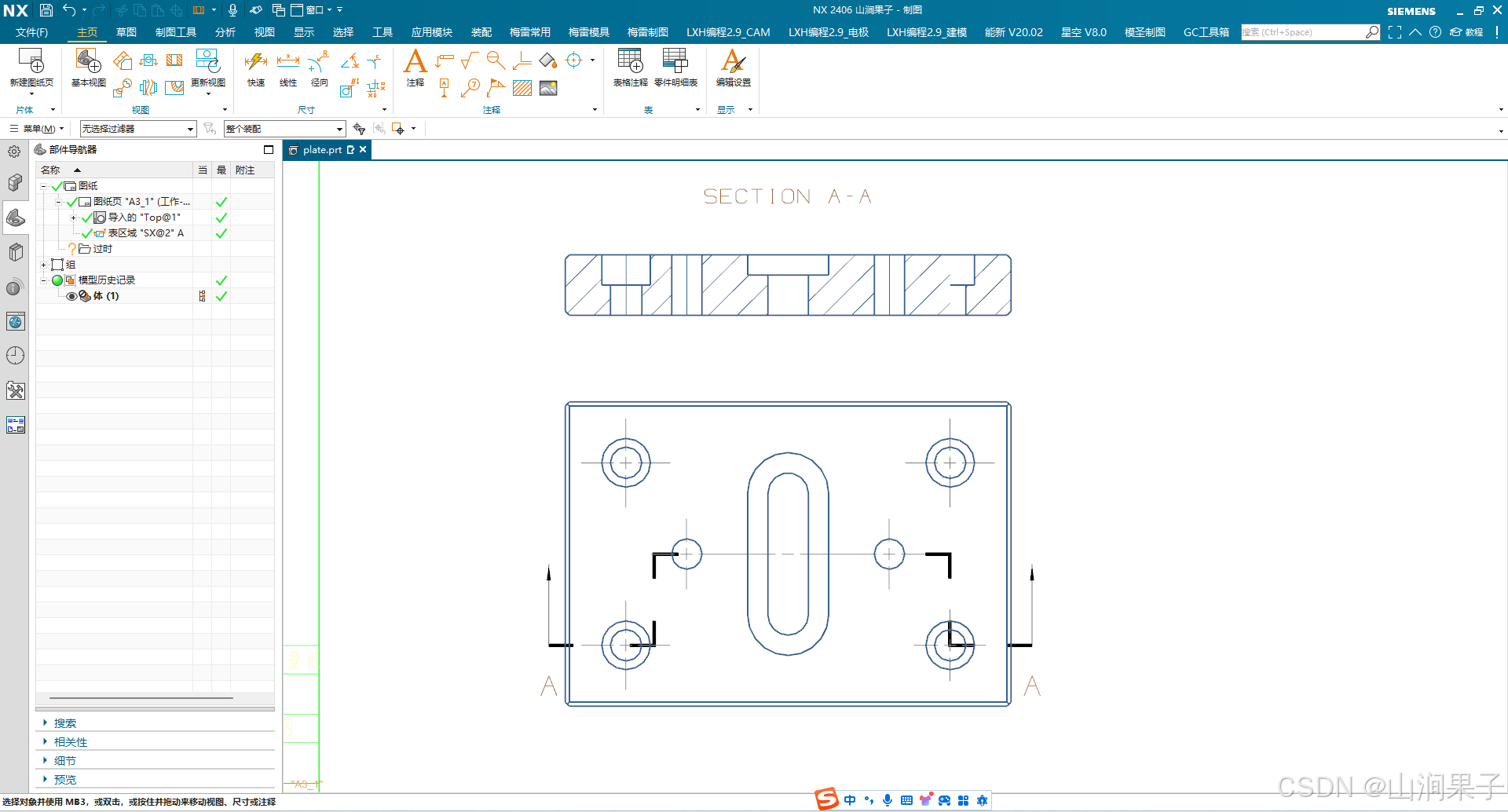

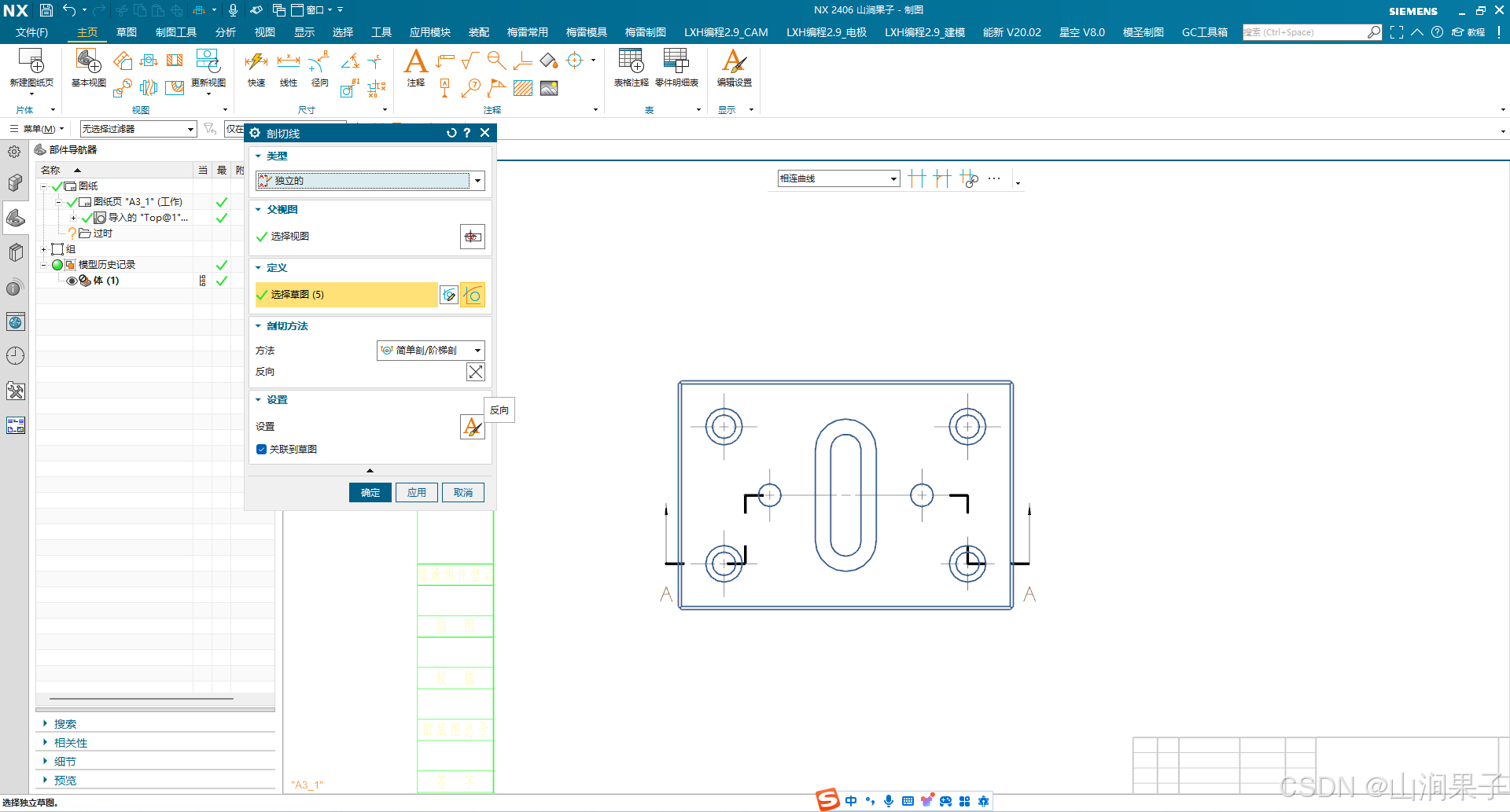

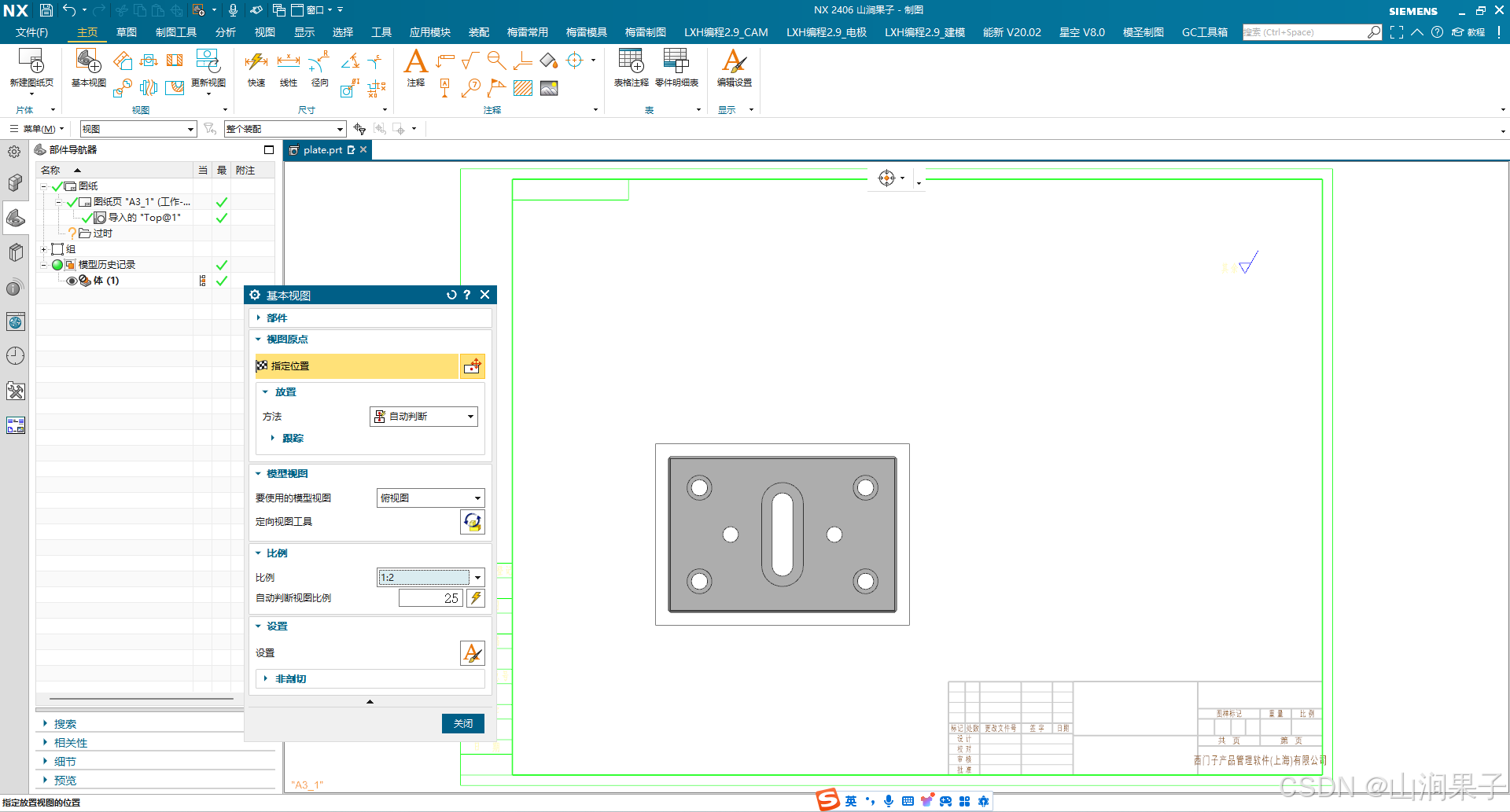

操作三：插入一个基本视图并建立阶梯剖视图。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

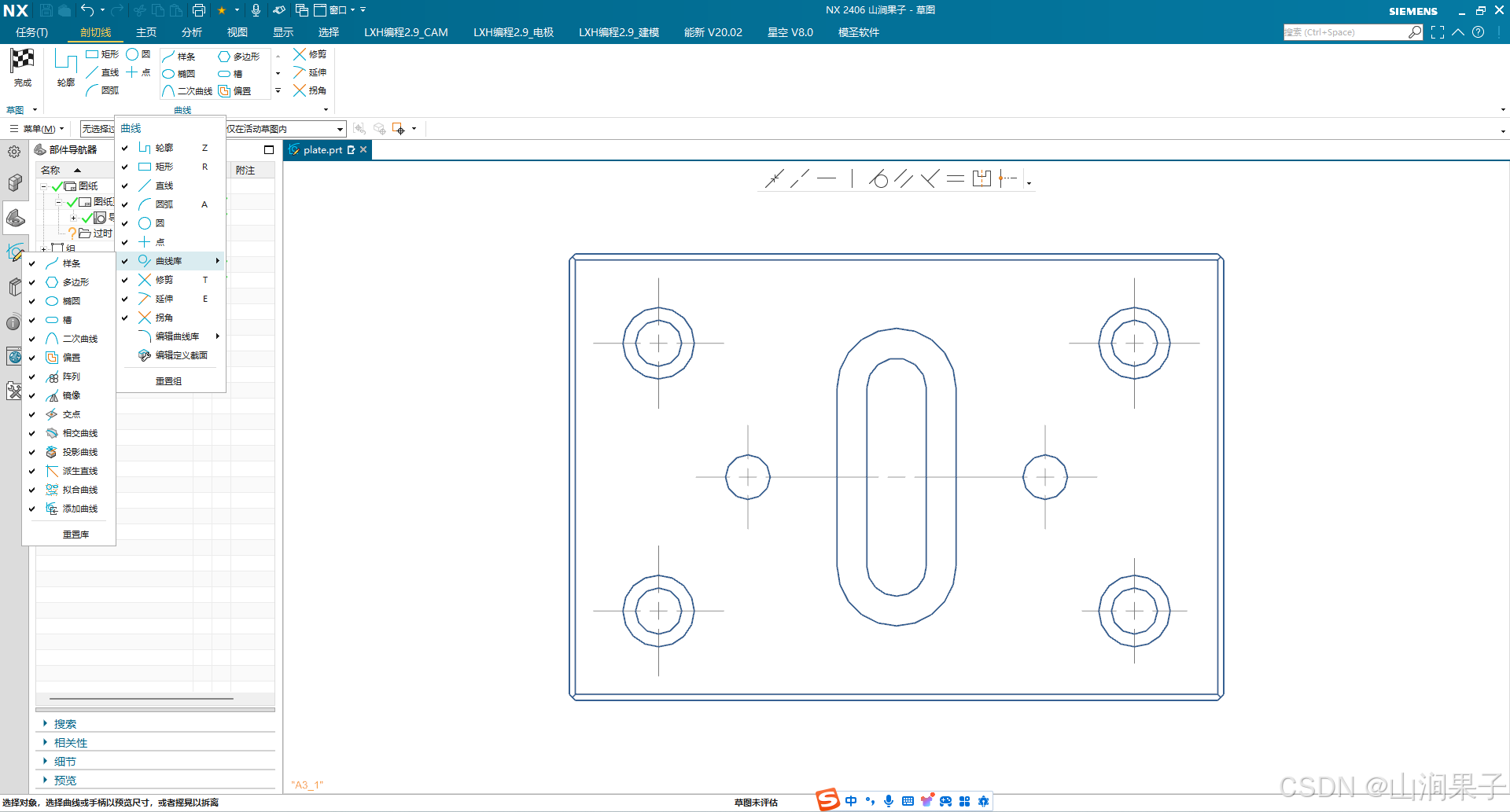

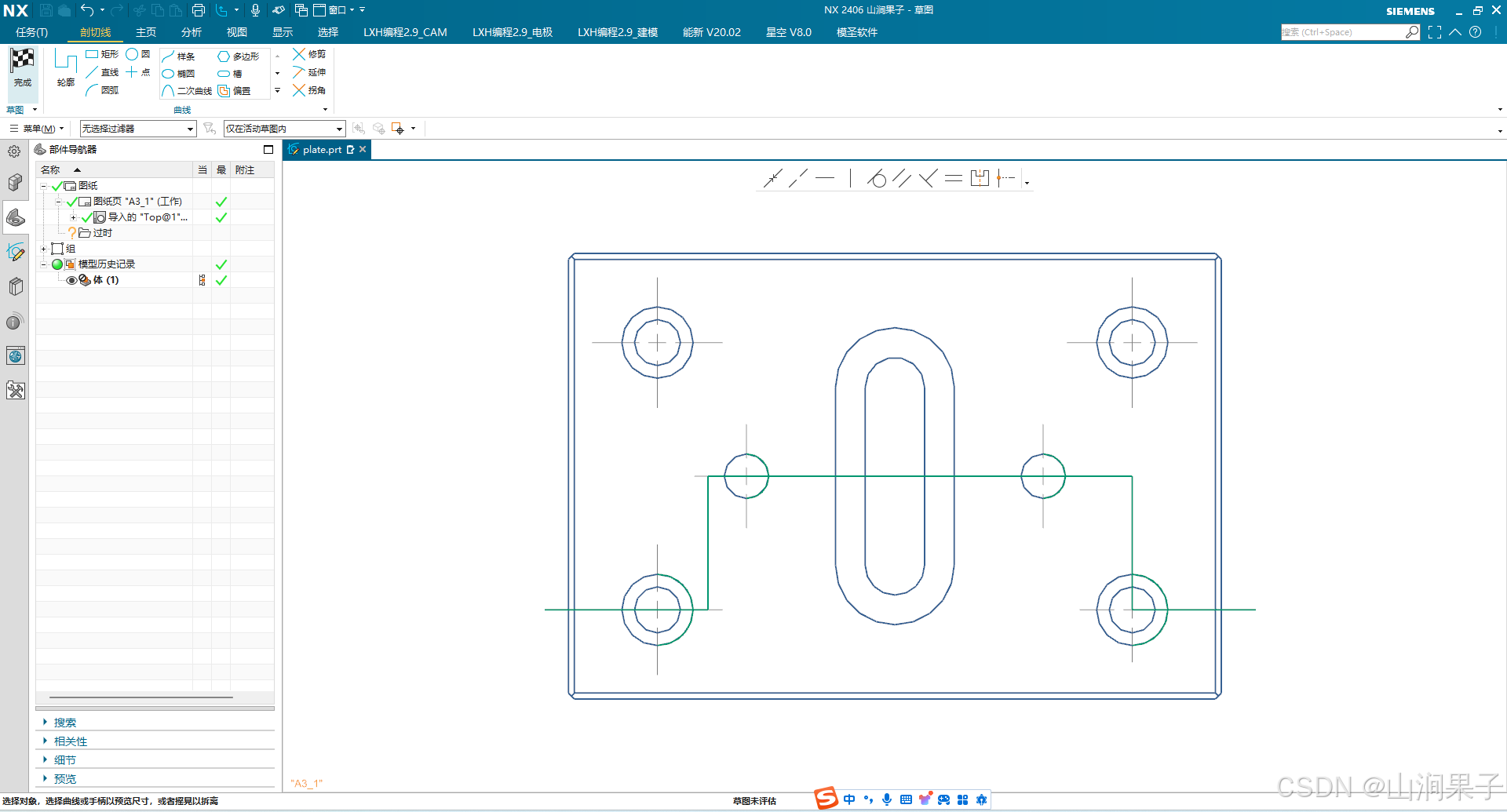

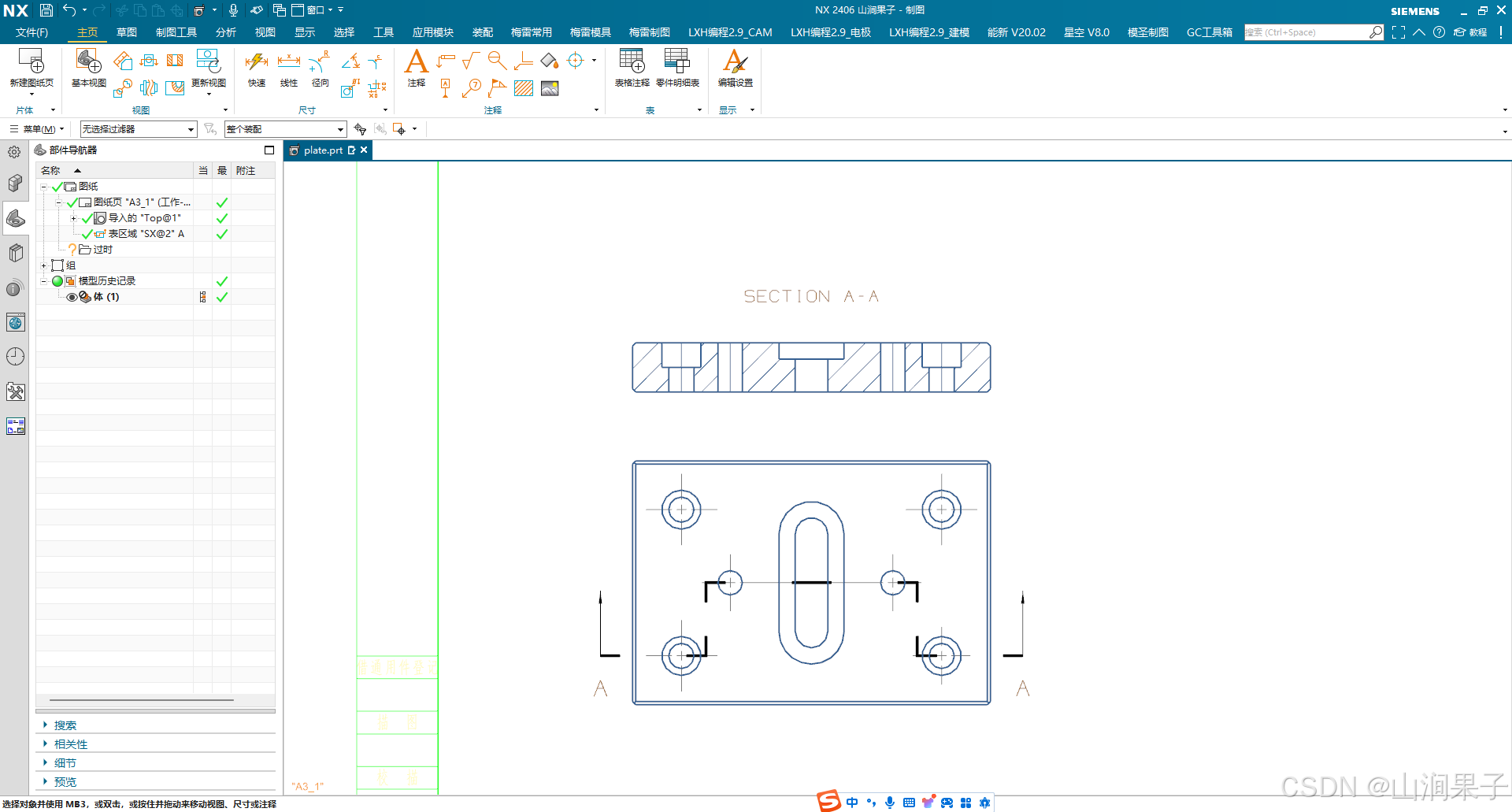

或制作剖切线
