NX2406坐标系介绍

UG NX 2406中有三种坐标系：绝对坐标系、工作坐标系和基准坐标系。在使用软件的过程中经常要用到坐标系.

1.绝对坐标系（ACS）

绝对坐标系是原点在（0，0，0）的坐标系，是固定不变的。

2.工作坐标系（WCS）

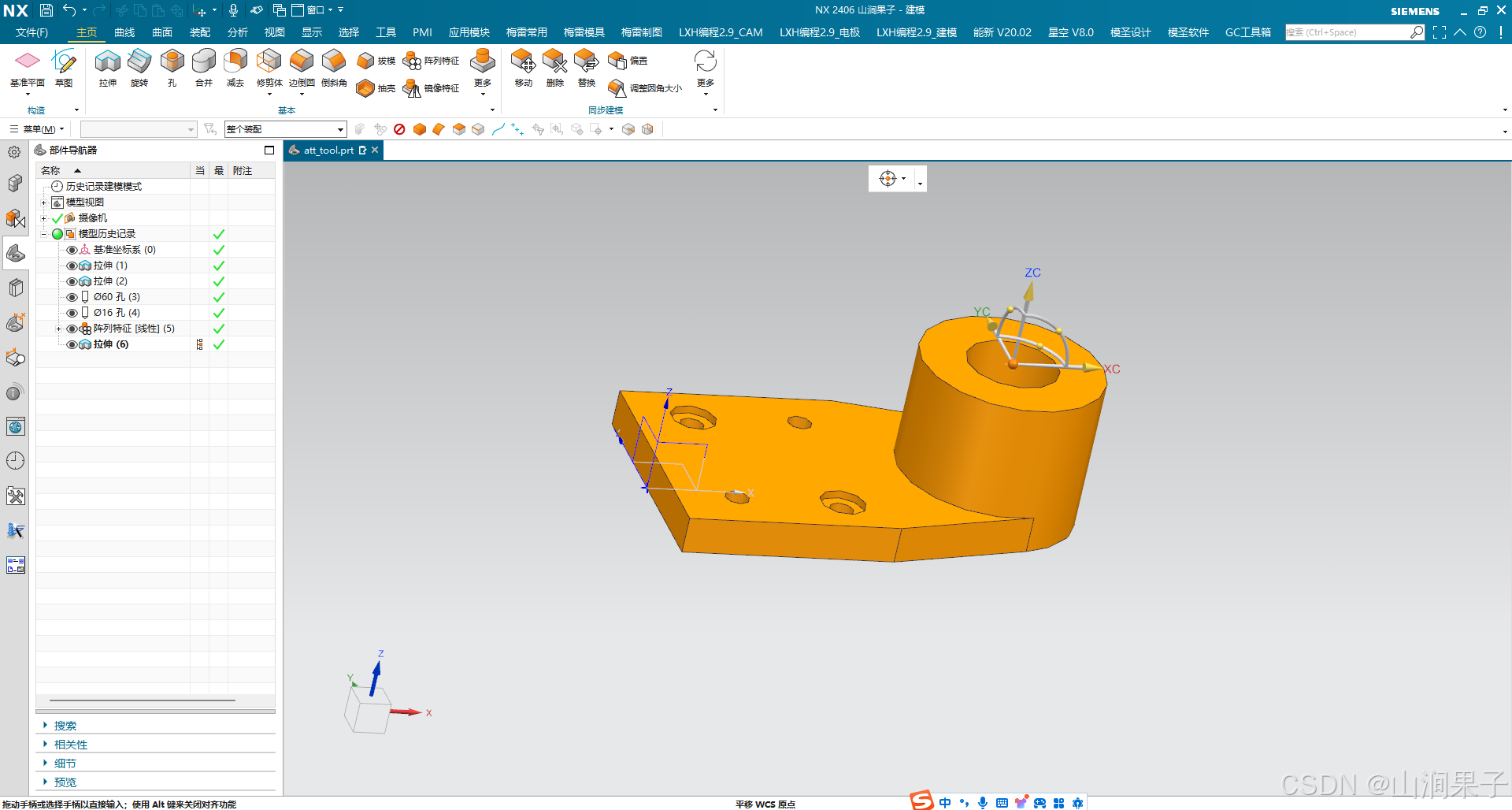

工作坐标系包括坐标原点和坐标轴，如下图所示。它的轴通常是正交的（即相互间为直角），并且遵守右手定则。

工作坐标系不受修改操作（删除、平移等）的影响，但允许非修改操作，如隐藏和分组.

UG NX 的部件文件可以包含多个坐标系，但是其中只有一个是WCS.

用户可以随时挑选一个坐标系作为“工作坐标系”（WCS），系统用XC、YC和ZC表示工作坐标系的坐标。工作坐标系的XC-YC平面称为工作平面。
