UG NX 2406斜视图

问题：当物体的表面与投影面成倾斜位置时，其投影不反映实形。

解决方法：
（1）增设一个与倾斜表面平行的辅助投影面。
（2）将倾斜部分向辅助投影面投射。

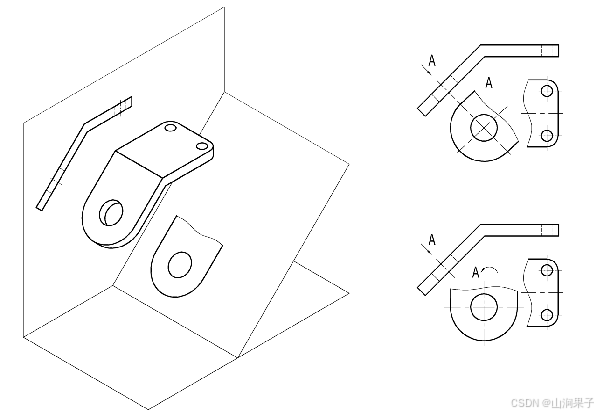

斜视图是物体向不平行于基本投影面的平面投射所得的视图。

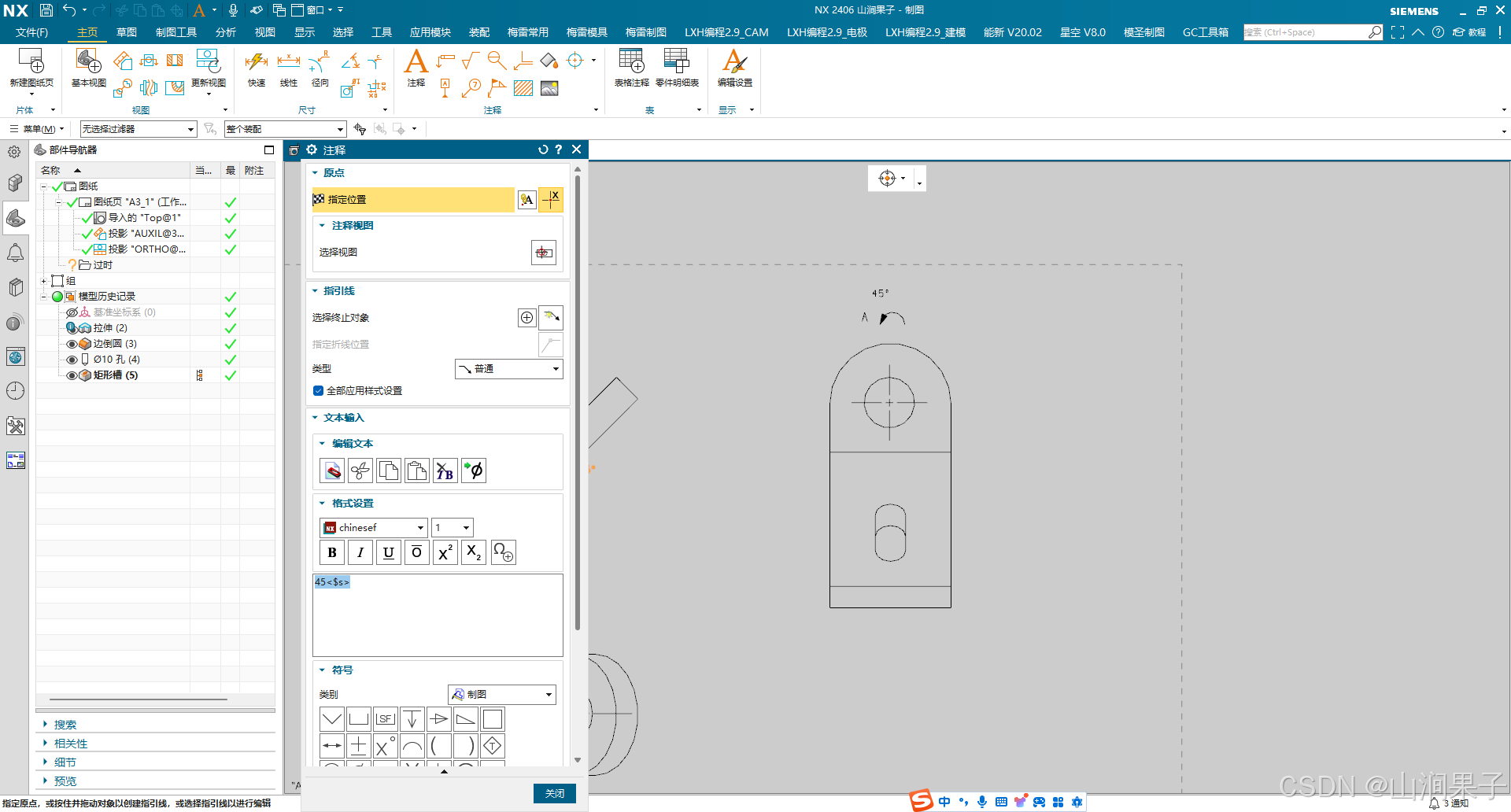

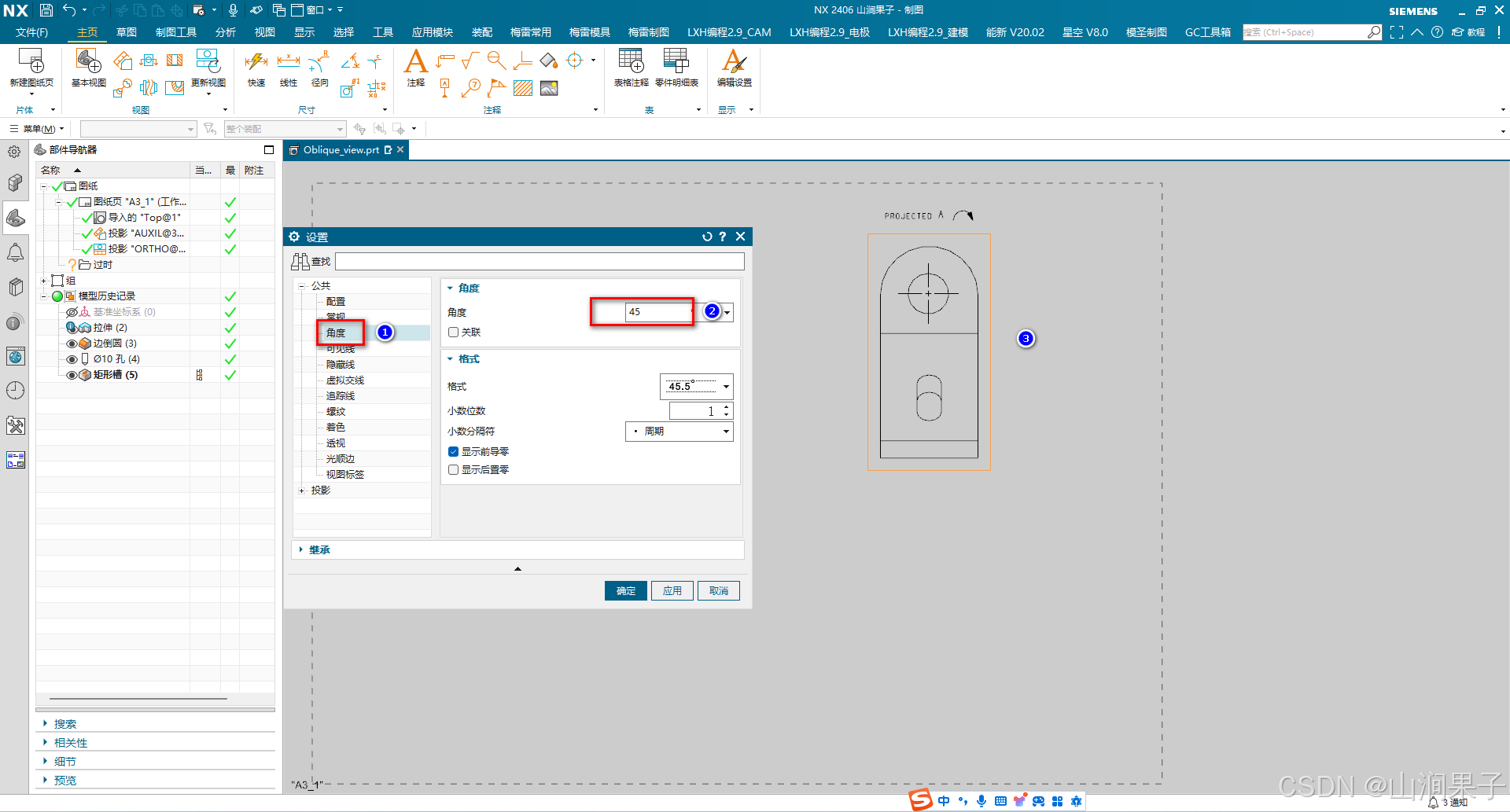

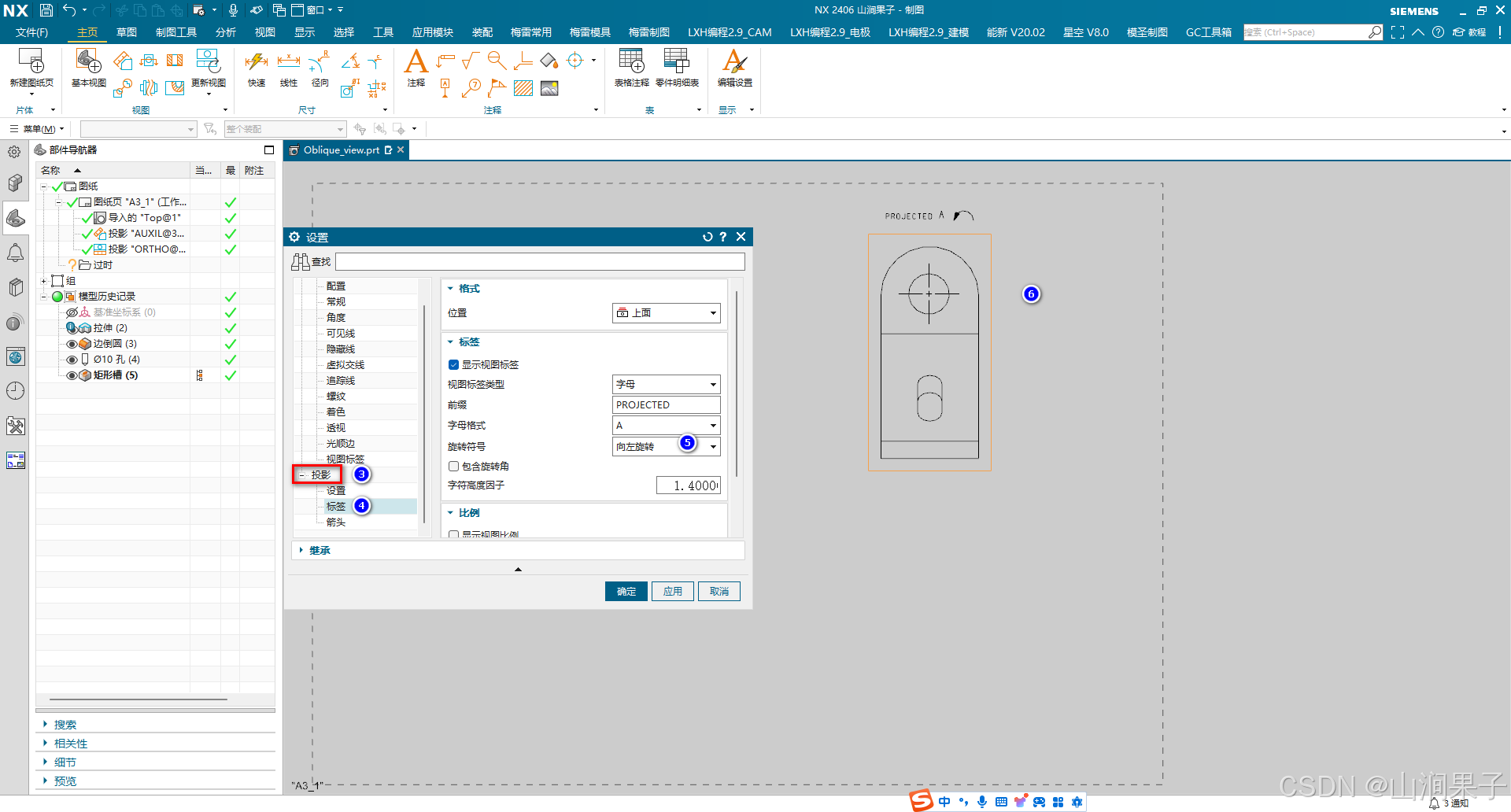

斜视图一般按照正常投影关系配置，用带大写字母的箭头表示投影方向，并在对应的斜视图上方标明相同的字母。必要时，斜视图也可以配置在其他适当位置，并允许将图形摆正，并在图的上方画出旋转符号 。

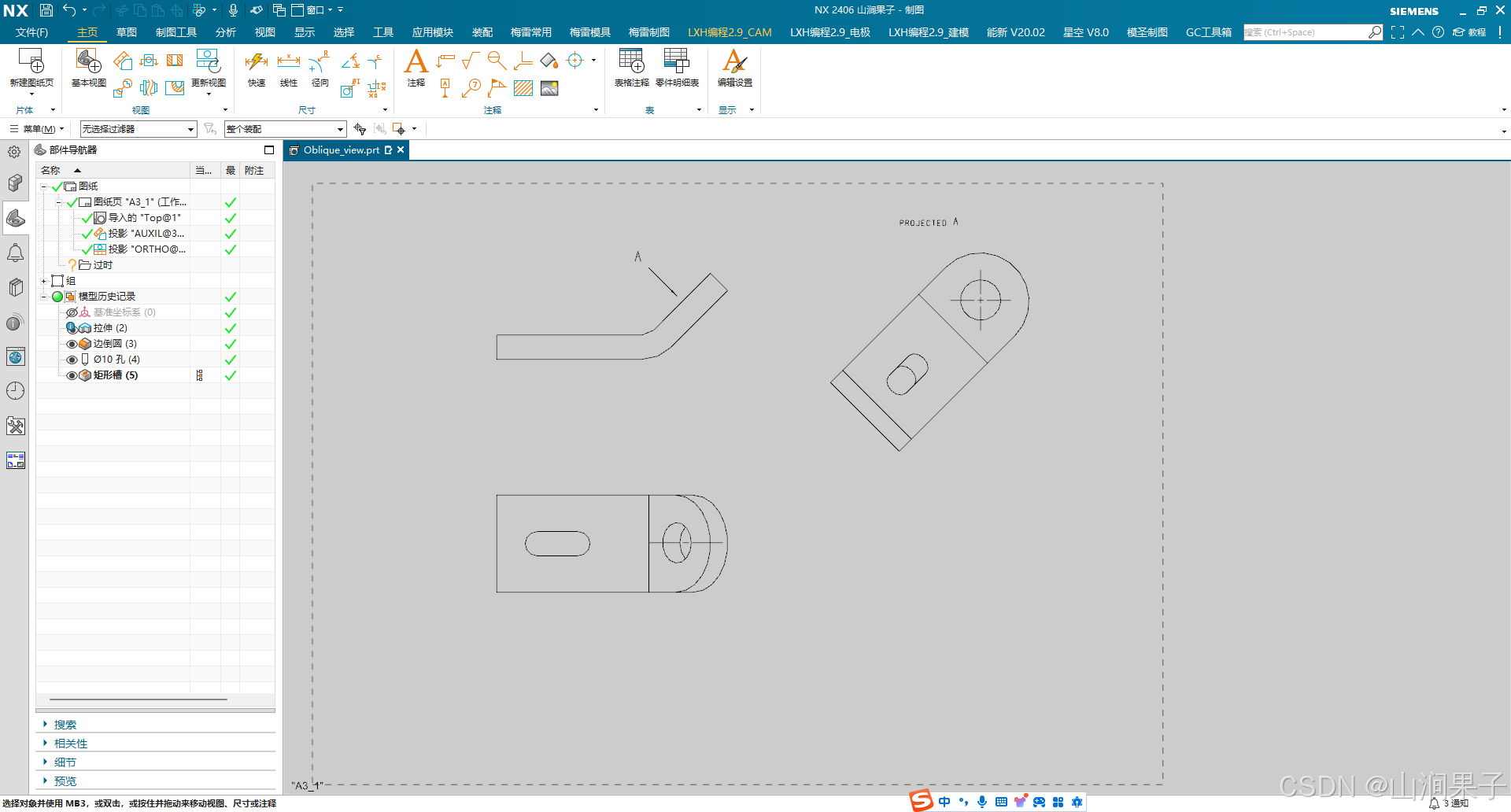

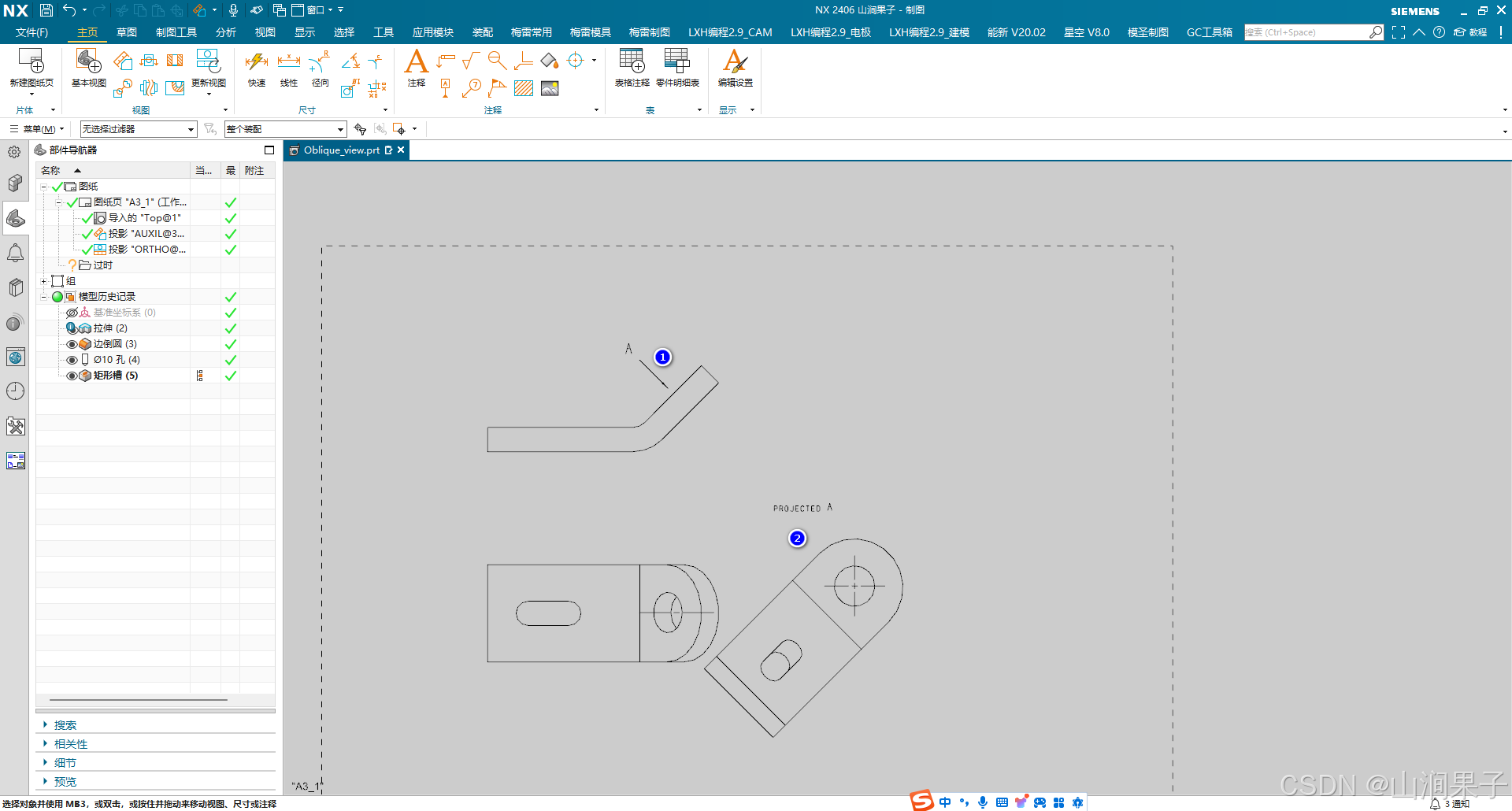

使用“投影视图”命令可以从任何父图样视图创建投影正交视图或辅助视图。一般在创建基本视图后，以基本视图为基准，按照指定的投影通道来建立相应的投影视图。

定义“铰链线”

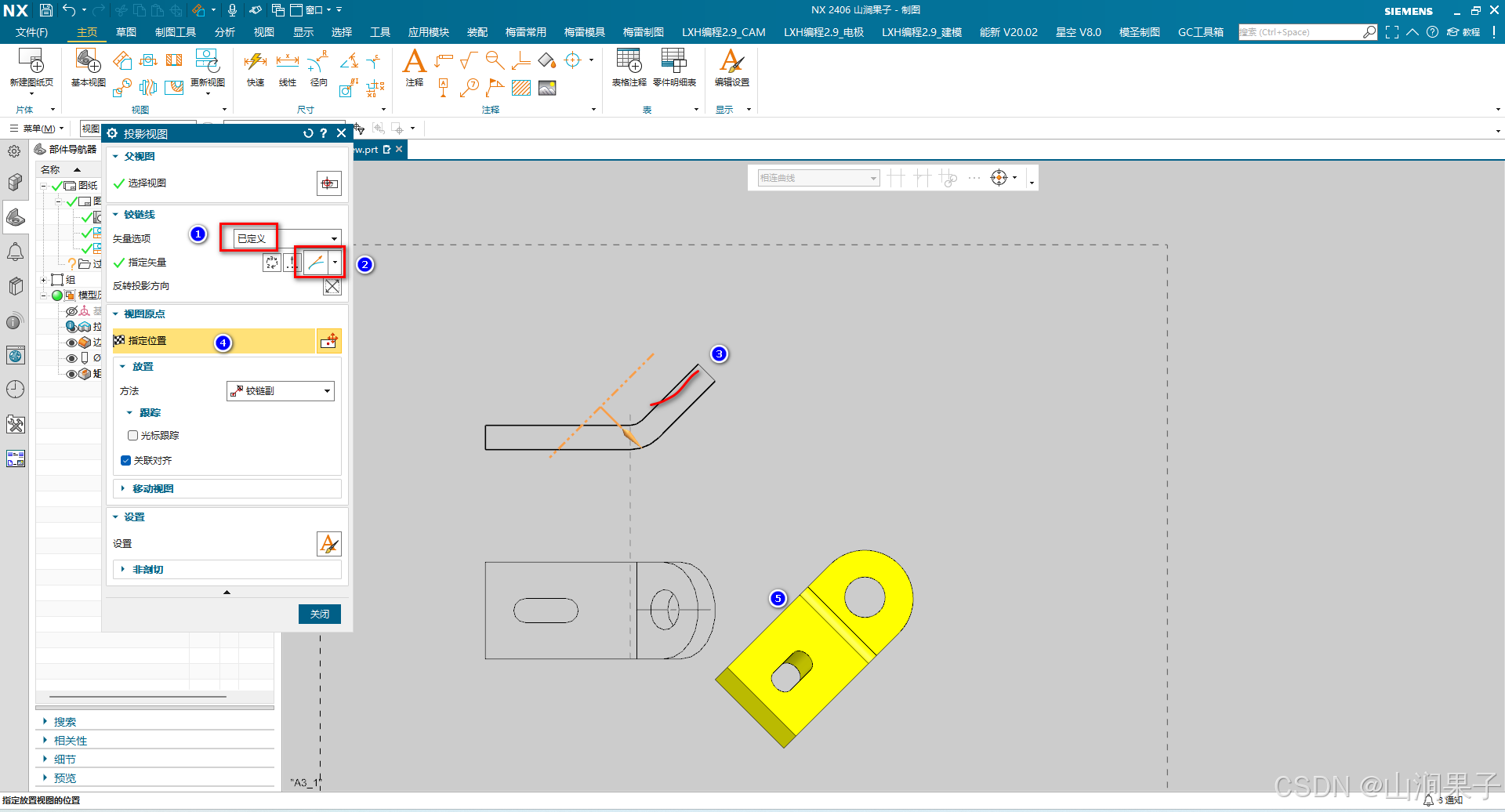

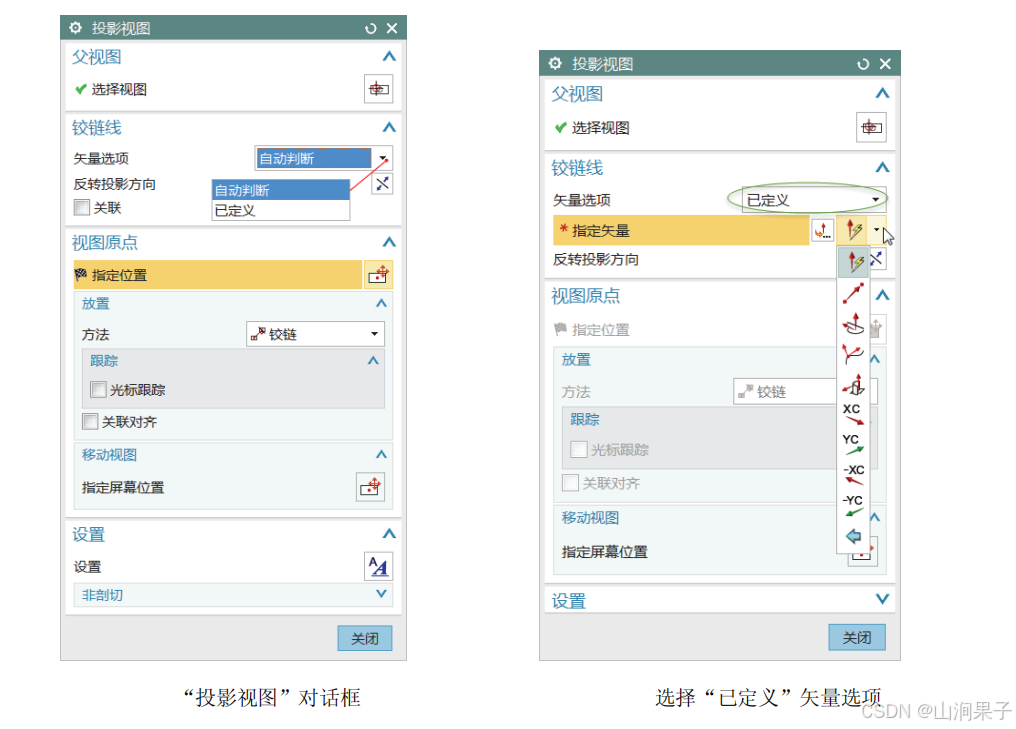

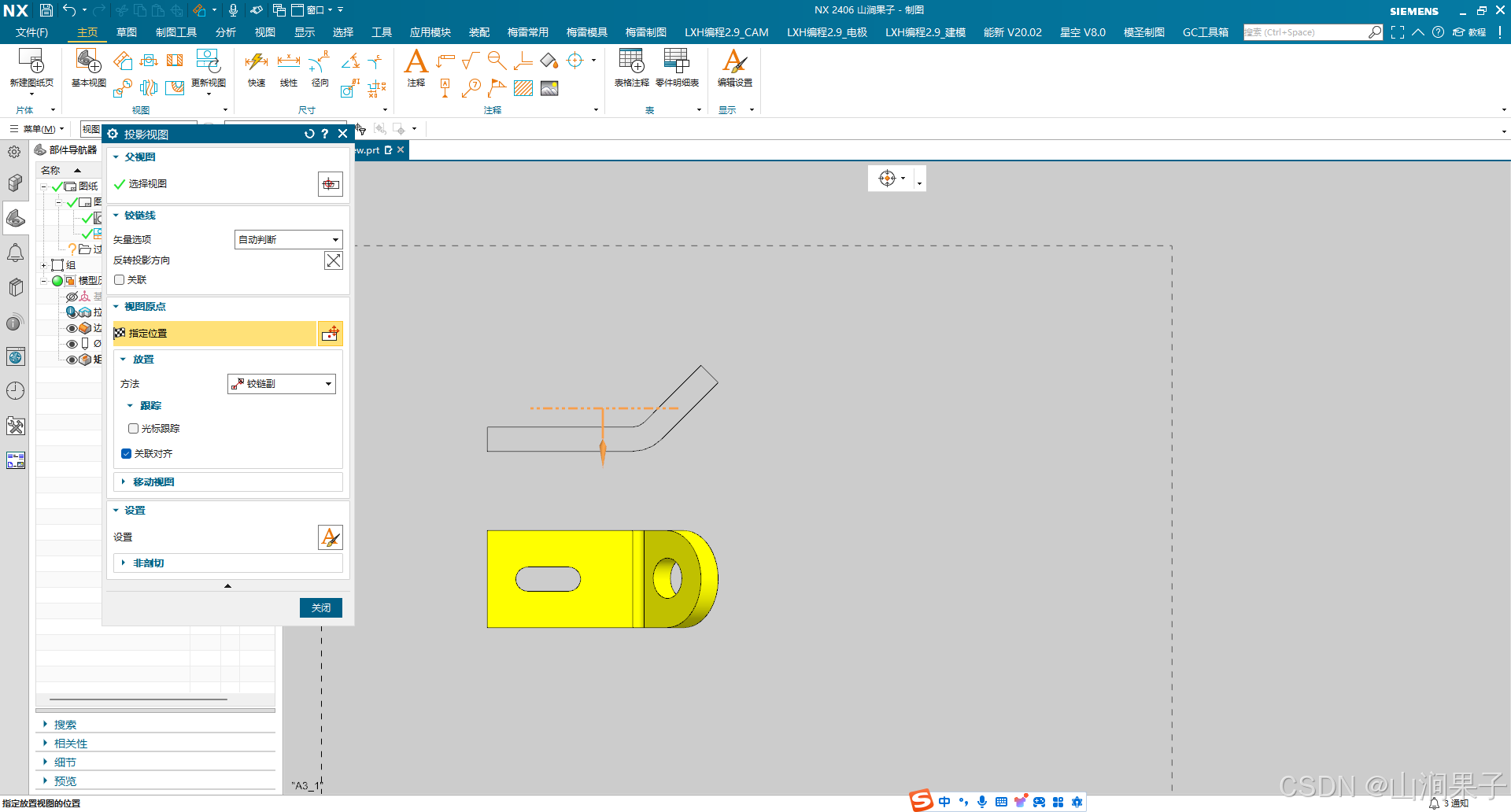

在“投影视图”对话框的“铰链线”选项组中，从“矢量选项”下拉列表框中选择“自动判断”选项或“已定义”选项。当选择“自动判断”矢量选项时，NX基于图纸页中的父视图来自动判断投影矢量方向，此时可以设置是否选中“关联”复选框；当选择“已定义”矢量选项时，如下图 所示，由用户手动定义一个矢量作为投影方向。
