中望3D2025 查看零件孔中心的剖面视图

最新推荐文章于 2025-03-09 20:29:03 发布
最新推荐文章于 2025-03-09 20:29:03 发布
阅读量1k 收藏
点赞数 3
分类专栏： 中望3D 工业软件 文章标签： 中望3D
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/140594491
版权

在这里插入图片描述
在这里插入图片描述
在设计中经常需要查看零件孔中心的剖面视图。。

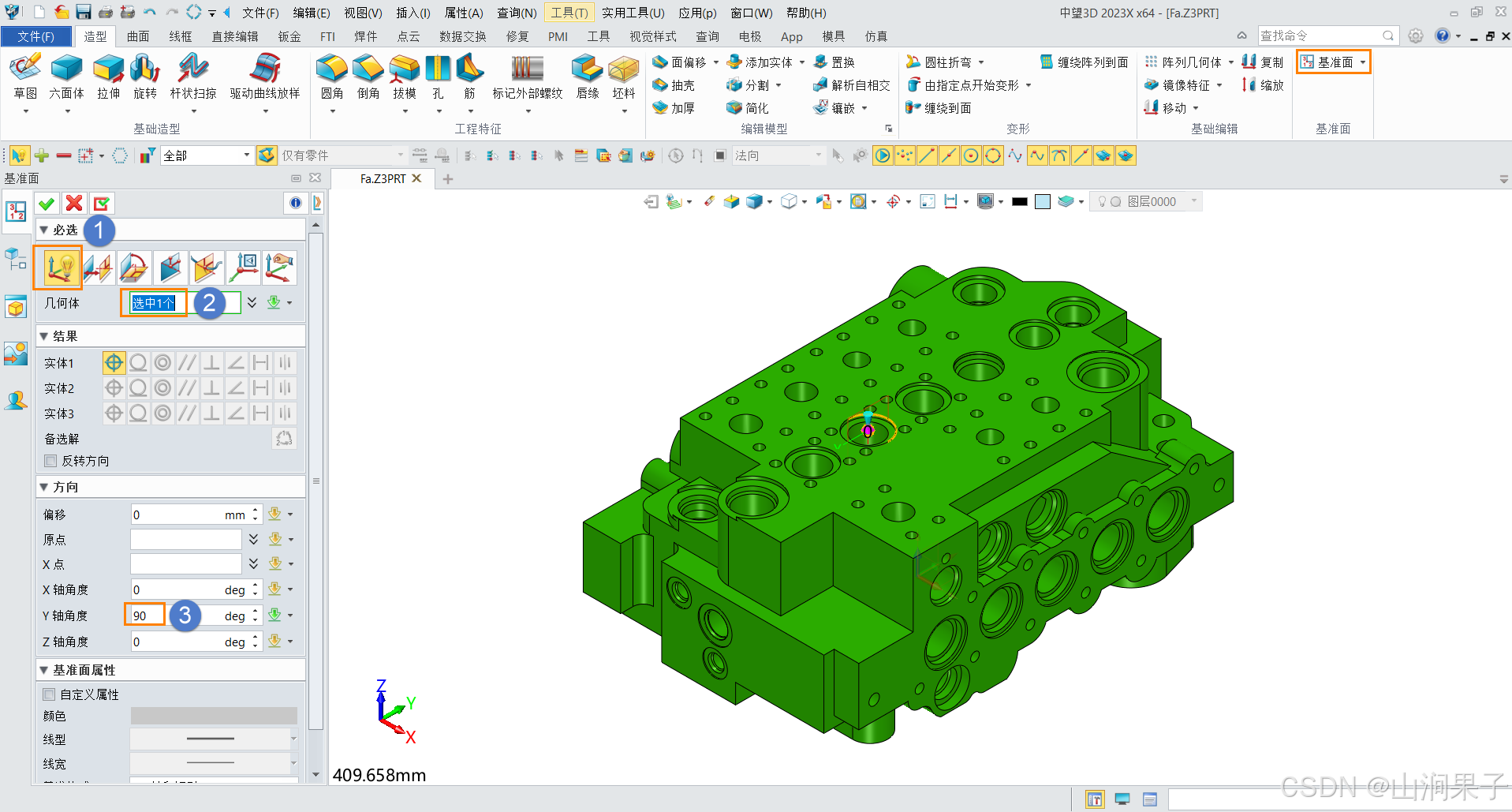

1.创建基准面，点击【基准面】–【几何体】选择孔中心，【Y轴角度】输入90 确定。

在这里插入图片描述

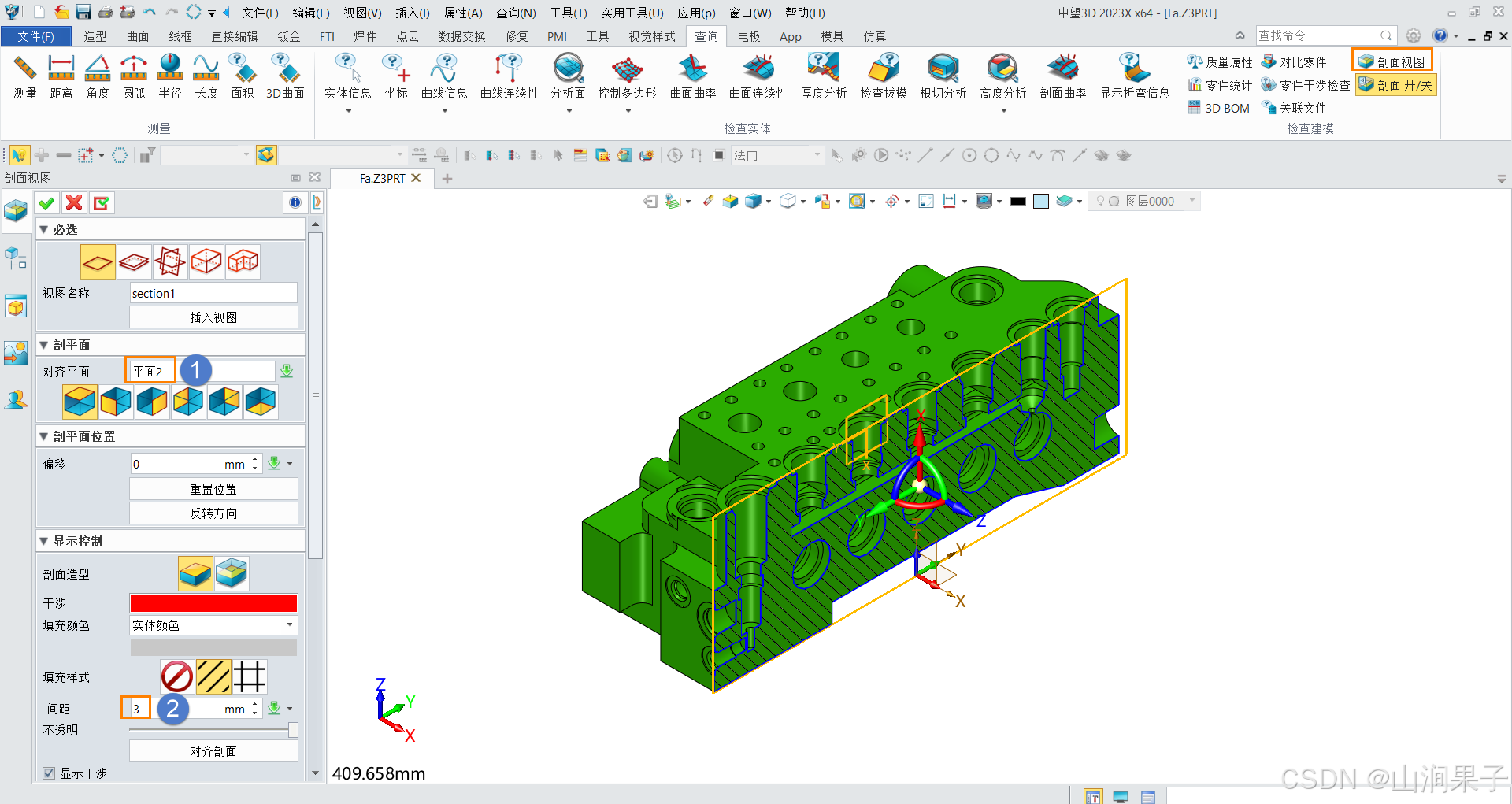

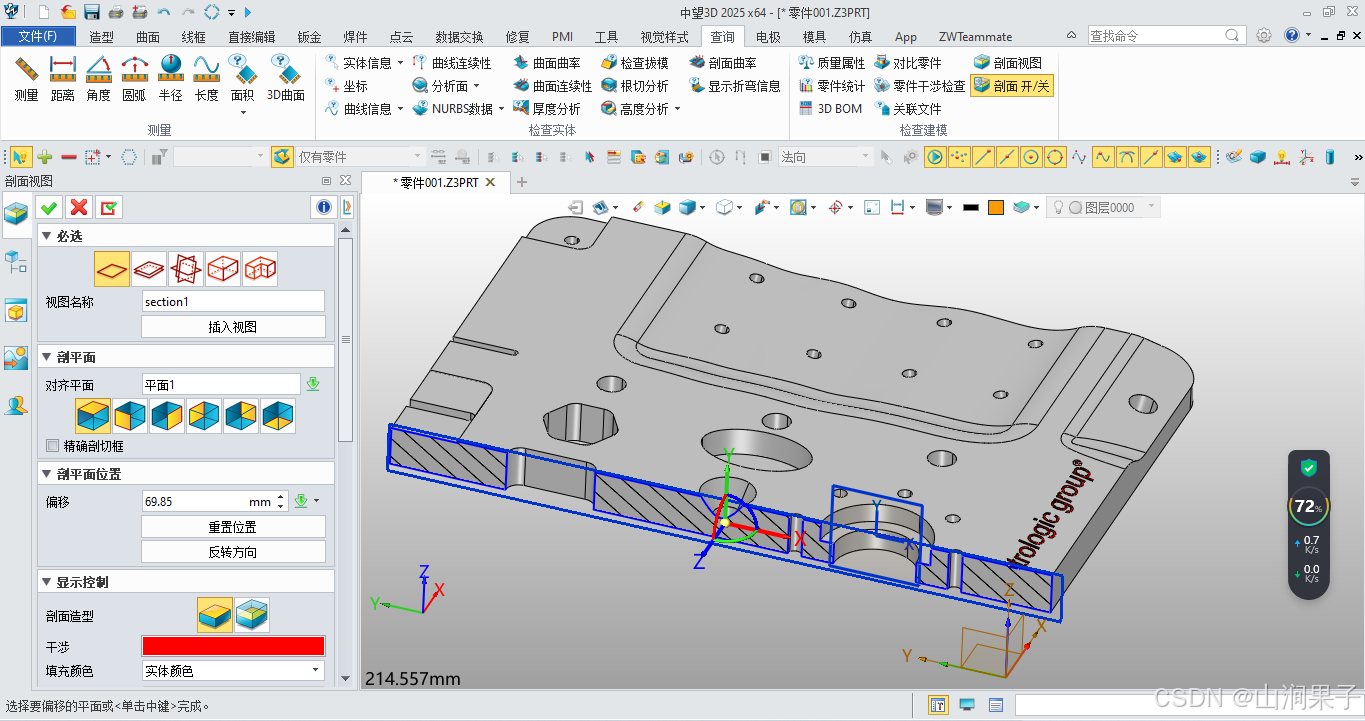

2.点击【剖面视图】–【对齐平面】选择创建好的基准面，再调整好剖面线的间距–确定，完成操作。
在这里插入图片描述
