中望3D2025 在建模中如何分割一条边

最新推荐文章于 2025-01-26 12:11:26 发布
最新推荐文章于 2025-01-26 12:11:26 发布
阅读量586 收藏
点赞数 2
分类专栏： 工业软件 中望3D 文章标签： 中望3D
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/140741167
版权

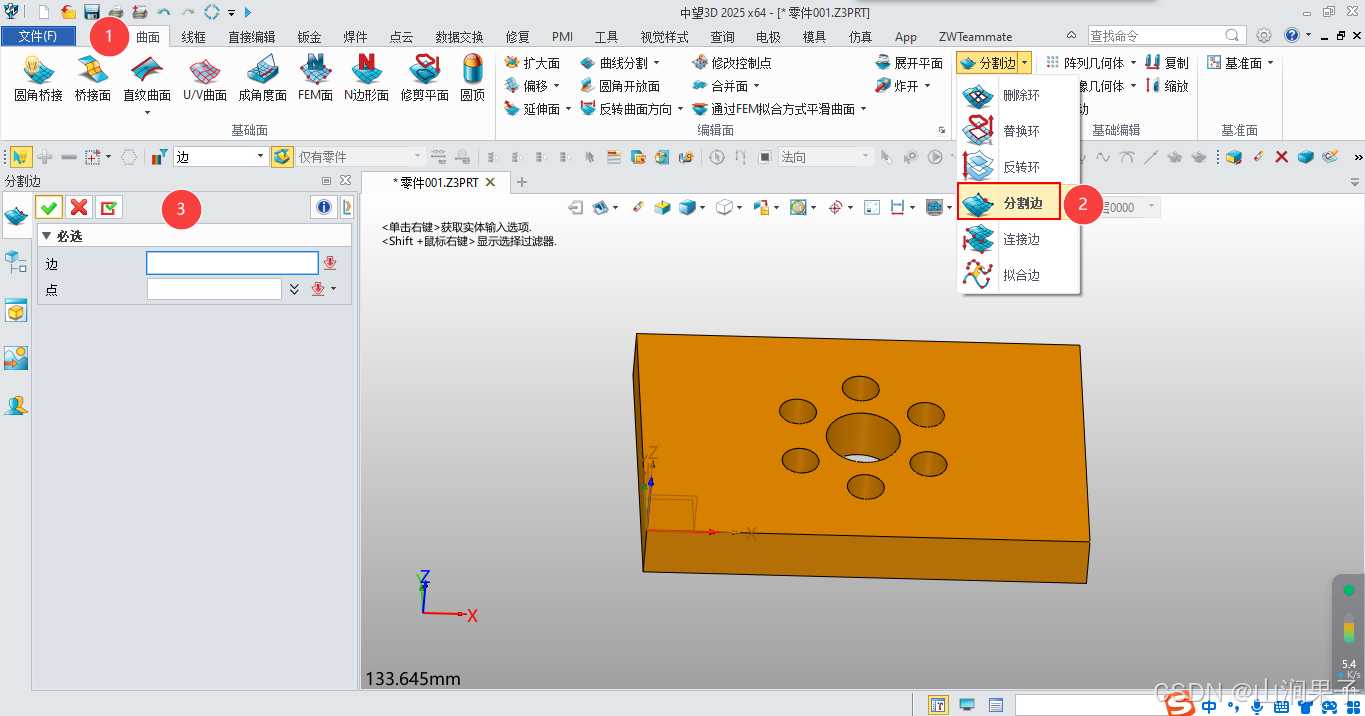

1.选择【曲面】，点击【分割边】选中造型的【边】，通过【点】在相应的位置进行分割
在这里插入图片描述

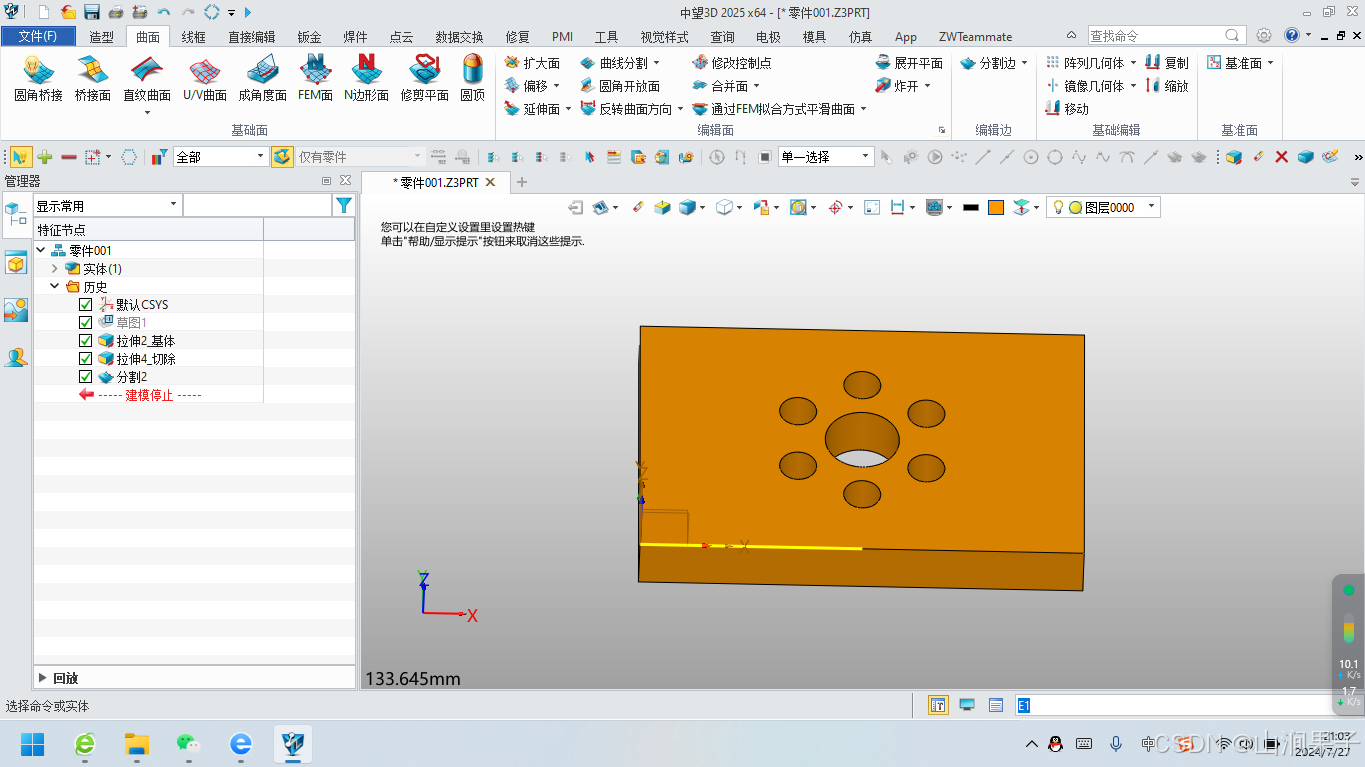

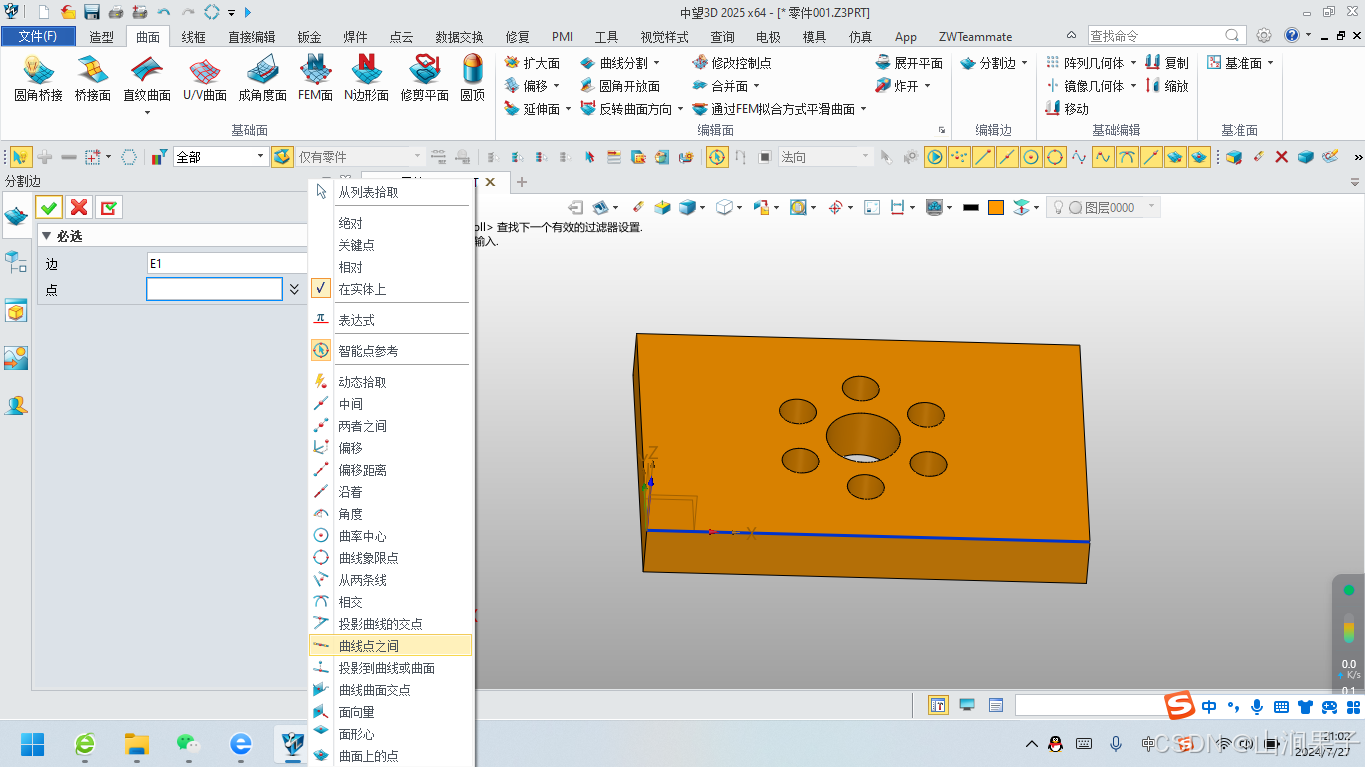

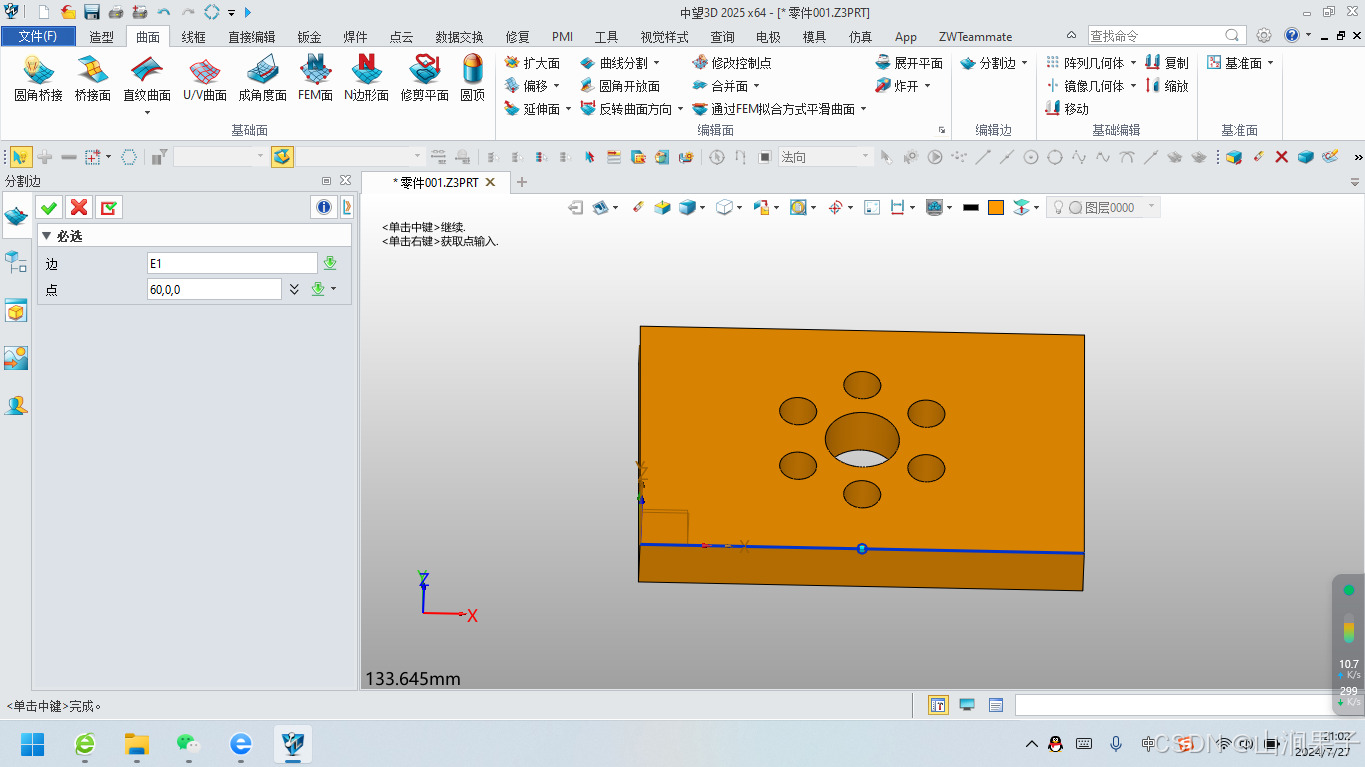

2.分割
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
