中望3D2025 局部剖视图 ——调整局部剖视图的范围

已于 2024-08-10 10:21:11 修改
阅读量612 收藏
点赞数 1
分类专栏： 中望3D 工业软件 文章标签： 中望3D
于 2024-08-10 10:19:18 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/141086904
版权

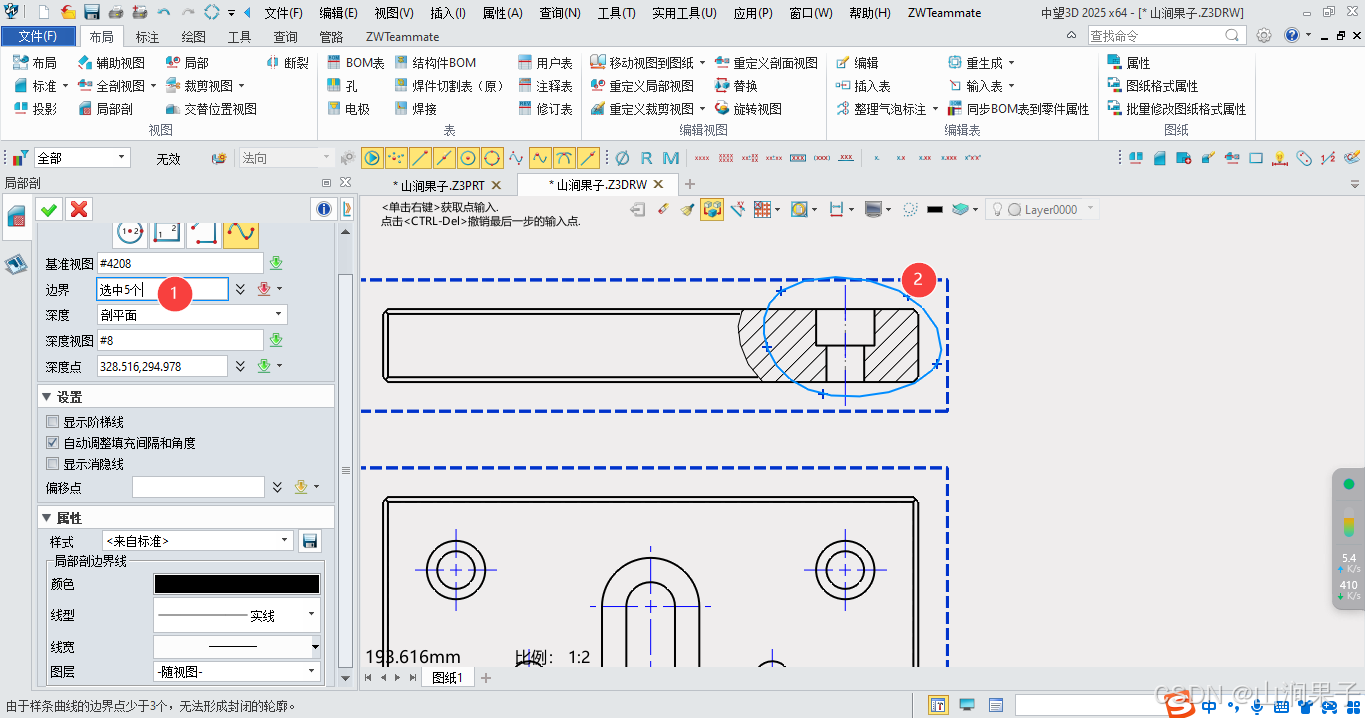

在这里插入图片描述

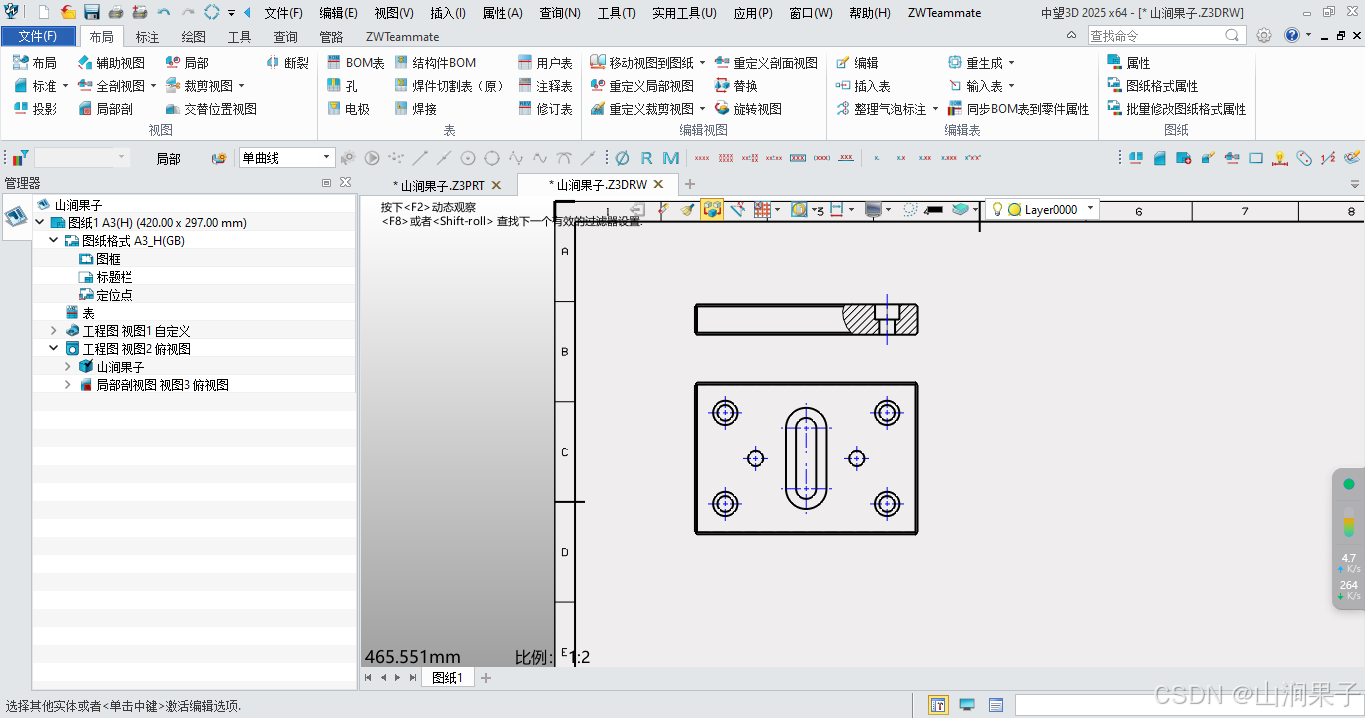

1.在【工程图管理器】中找到需要修改的局部剖视图,右键局部剖视图后点击【重定义剖面视图】。

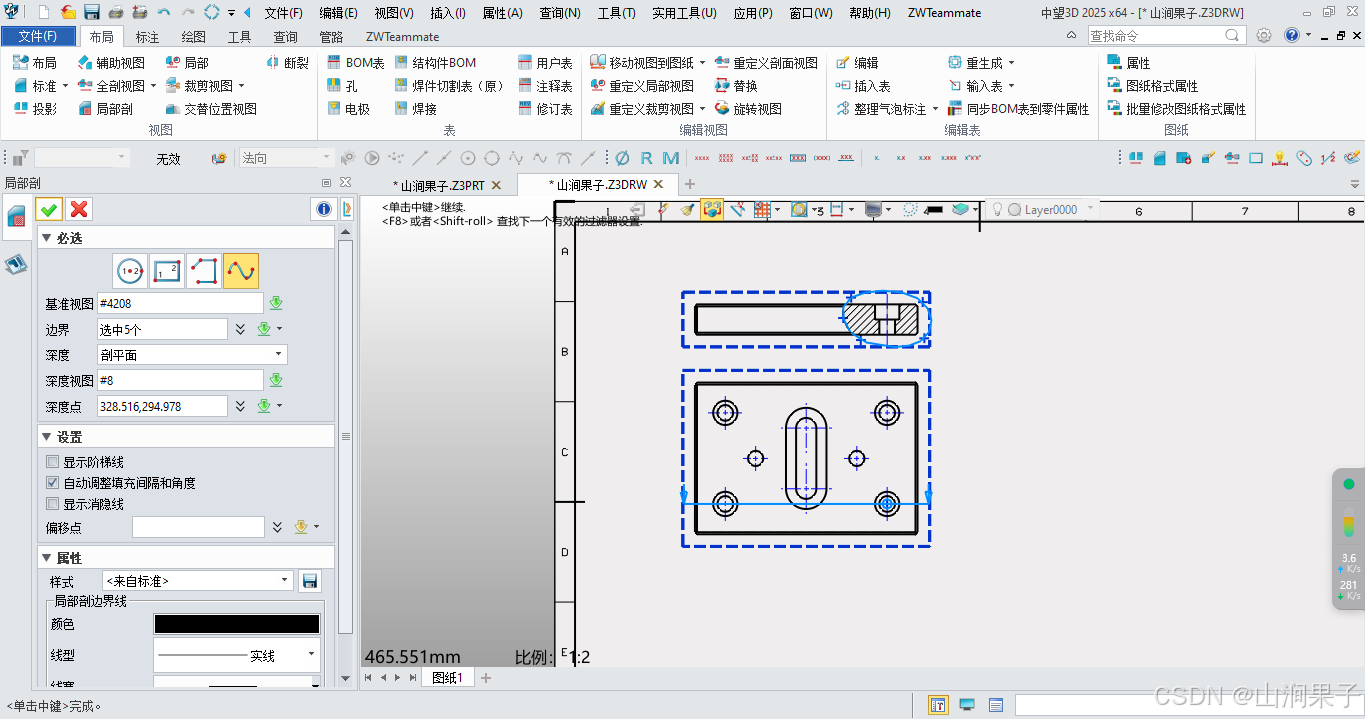

在这里插入图片描述

在这里插入图片描述

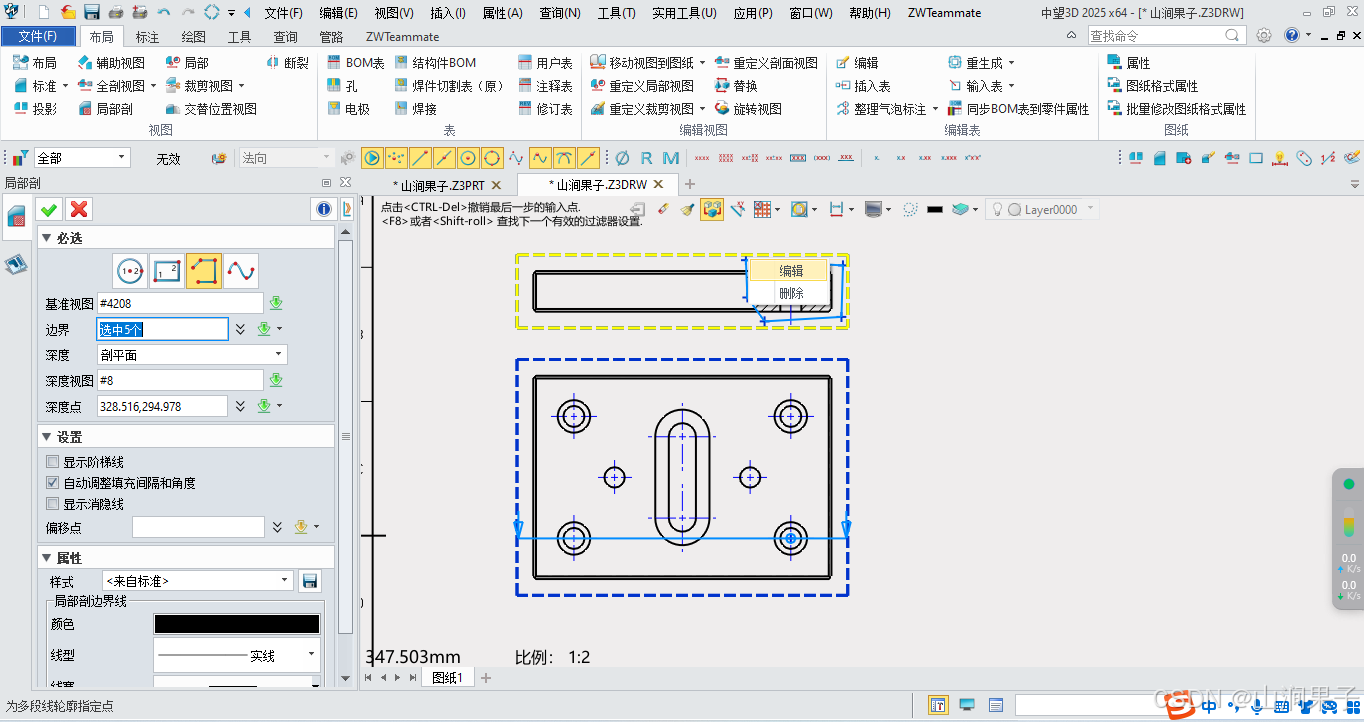

2.边界里面重新拾取几个位置点（或多线段边界：右键需要调整的边界点后点击【编辑】，即可调整边界范围）

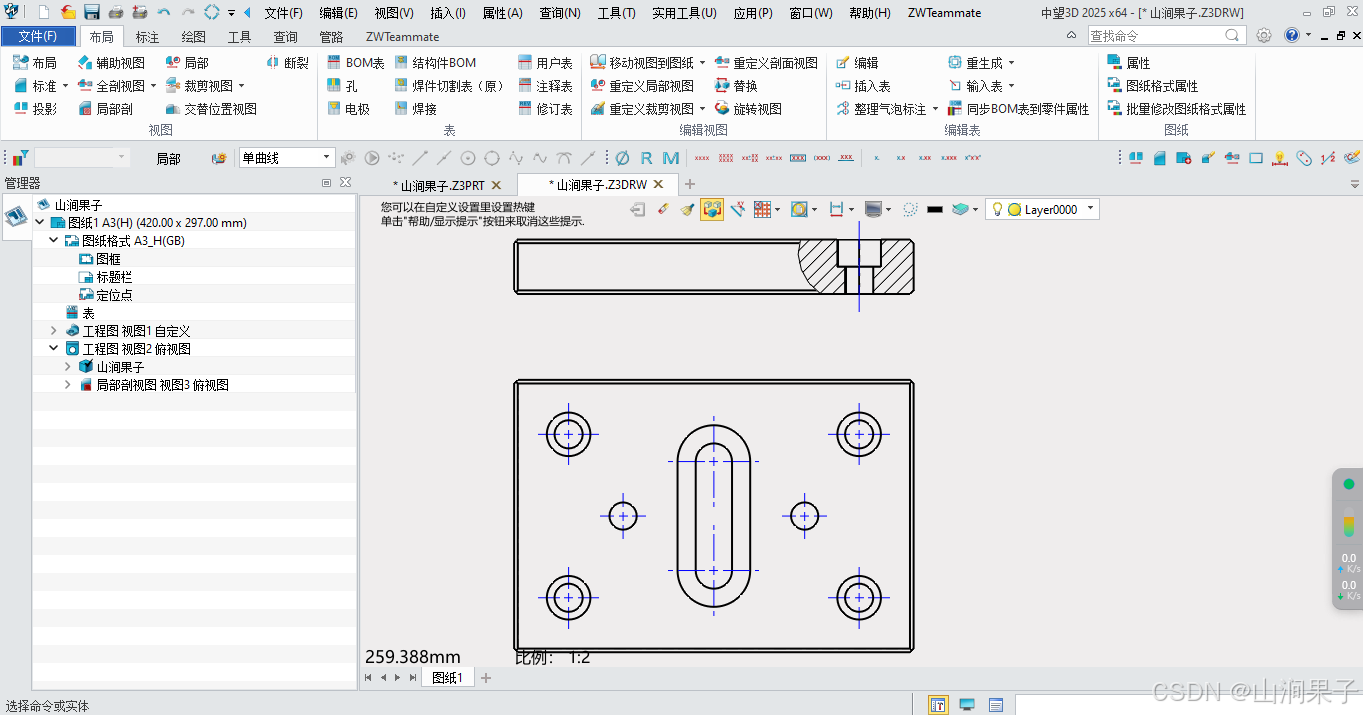

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
