中望3D2025中有倾斜角度的视图如何创建对齐的断裂视图

如何基于有倾斜角度的视图做断裂视图，并让其与倾斜方向对齐？

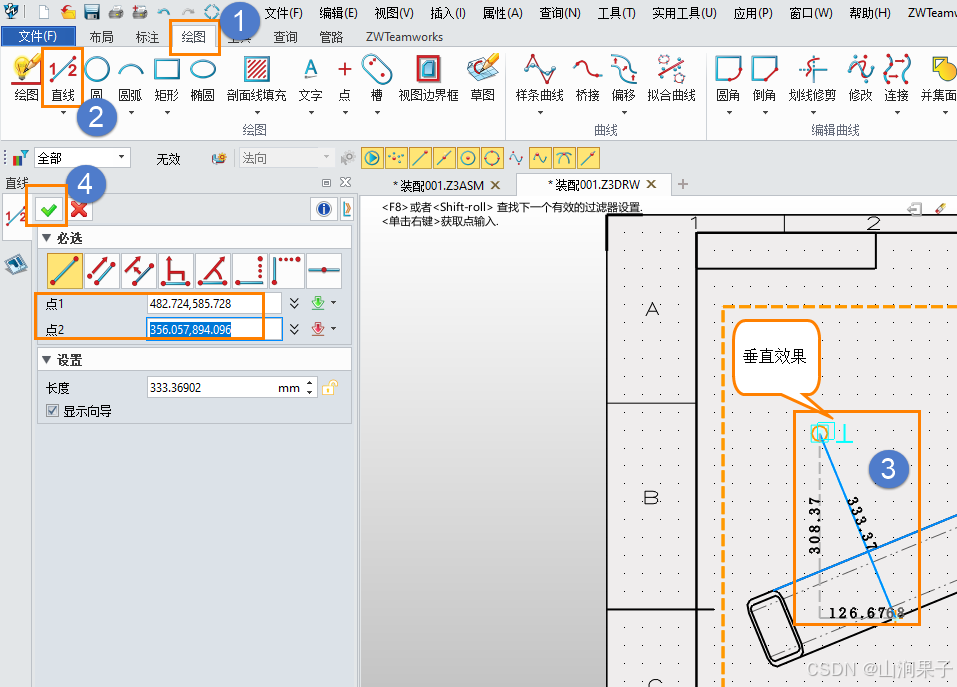

1.点击【绘图】模块的【直线】命令，在视图图像上选择一点作为【点1】，移动鼠标捕捉到与倾斜角度对齐的边【垂直】的效果时，单击确定【点2】，点击【确认】。

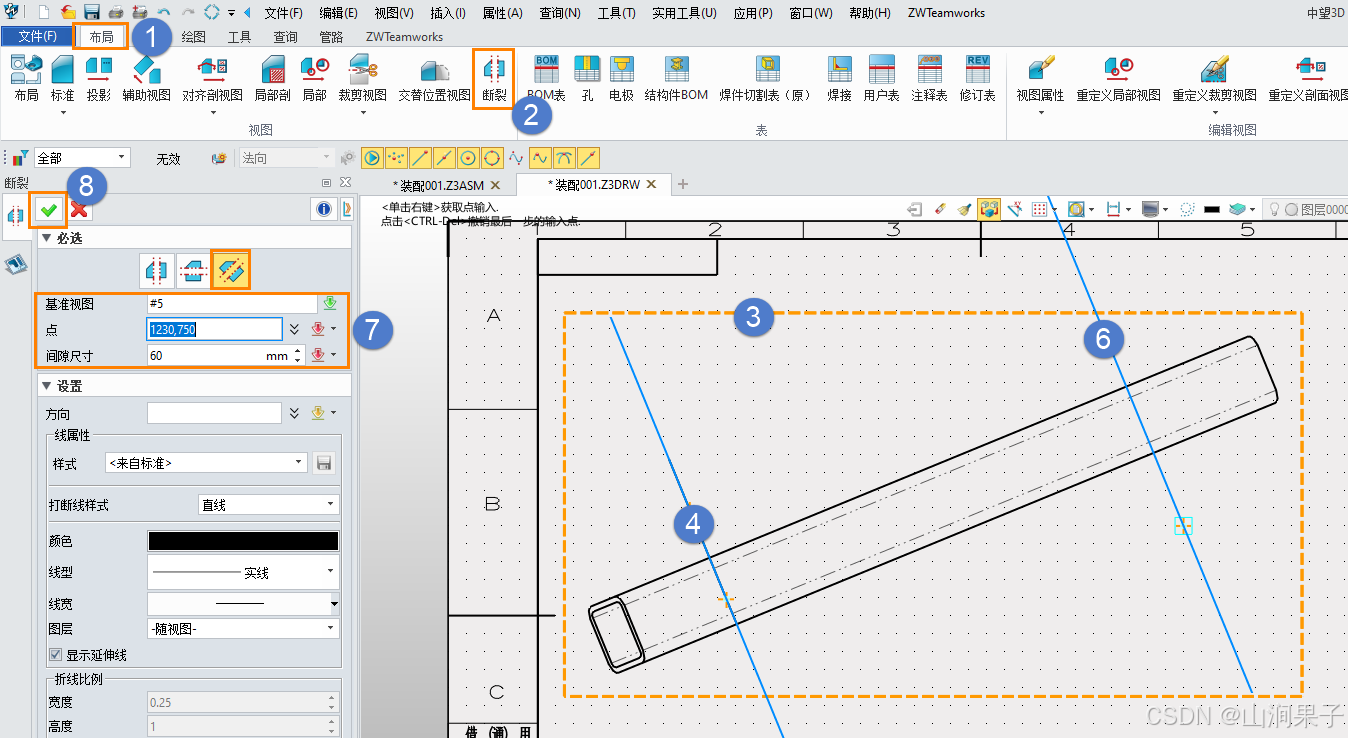

2.选择【布局】模块下的【断裂】命令，点击第三个【倾斜角】图标，选择要进行断裂的视图，到第1步中创建的线段上取两点用于创建第一个断裂符号，再移动鼠标预览第二个断裂符号，直到找到合适的位置后单击放置第二个断裂符号。调整并确认【断裂】视图对话框的参数，点击【确认】。

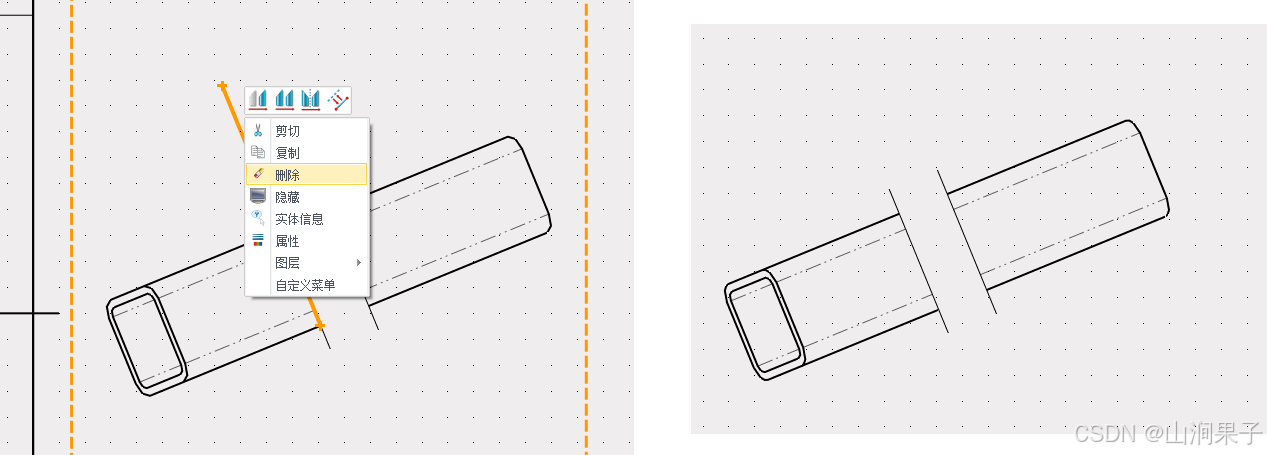

3.将第1步中用于参考的线段删除，完成在倾斜对象上创建对齐的断裂视图。
