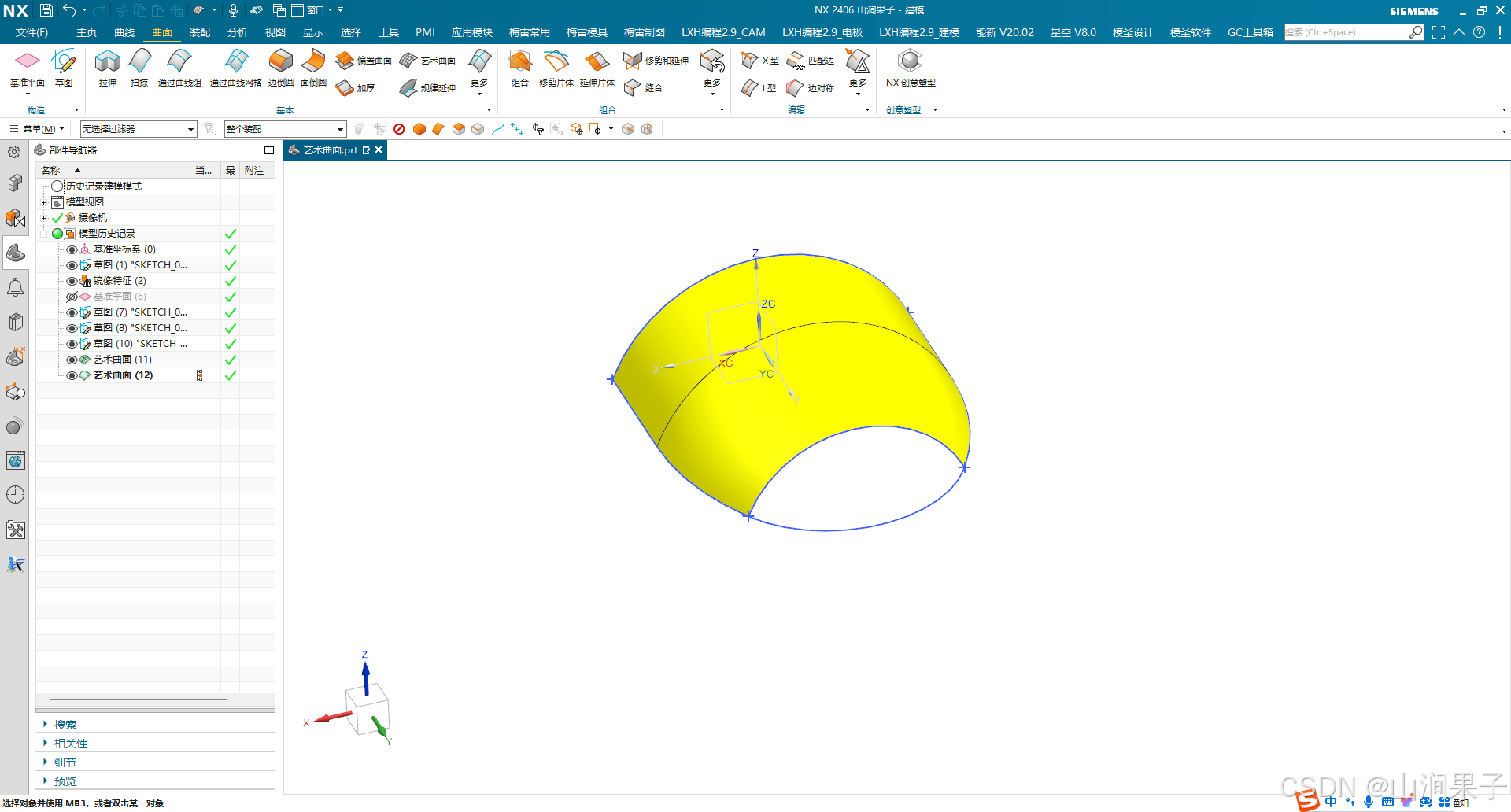

NX2406 允许用户使用预设置的曲面构造方法快速、简捷地创建艺术曲面。

创建艺术曲面之后，通过添加或删除截面线串和引导线串可以重新构造曲面。该工具还提供了连续性控制和方向控制选项。

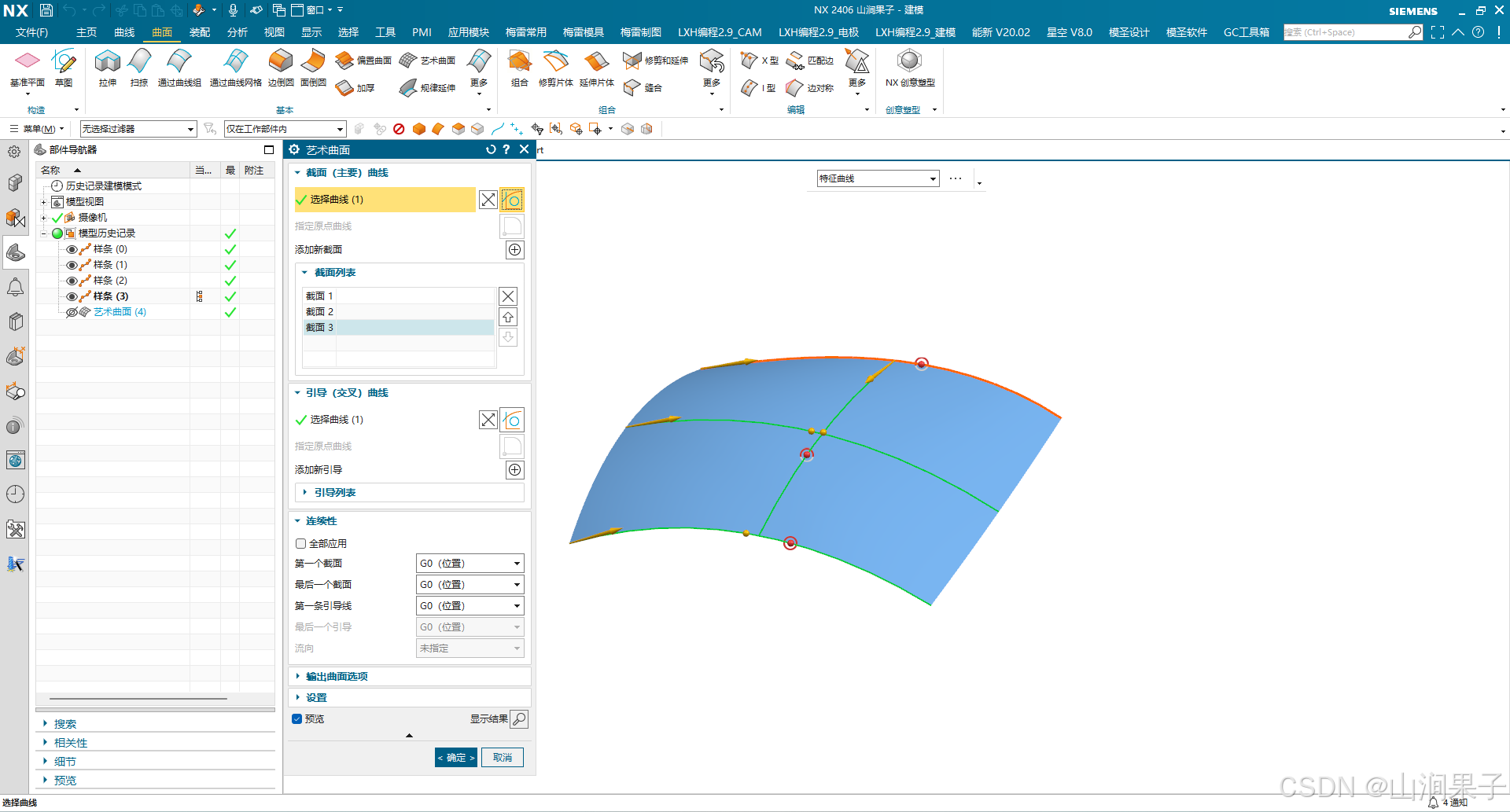

在这里插入图片描述

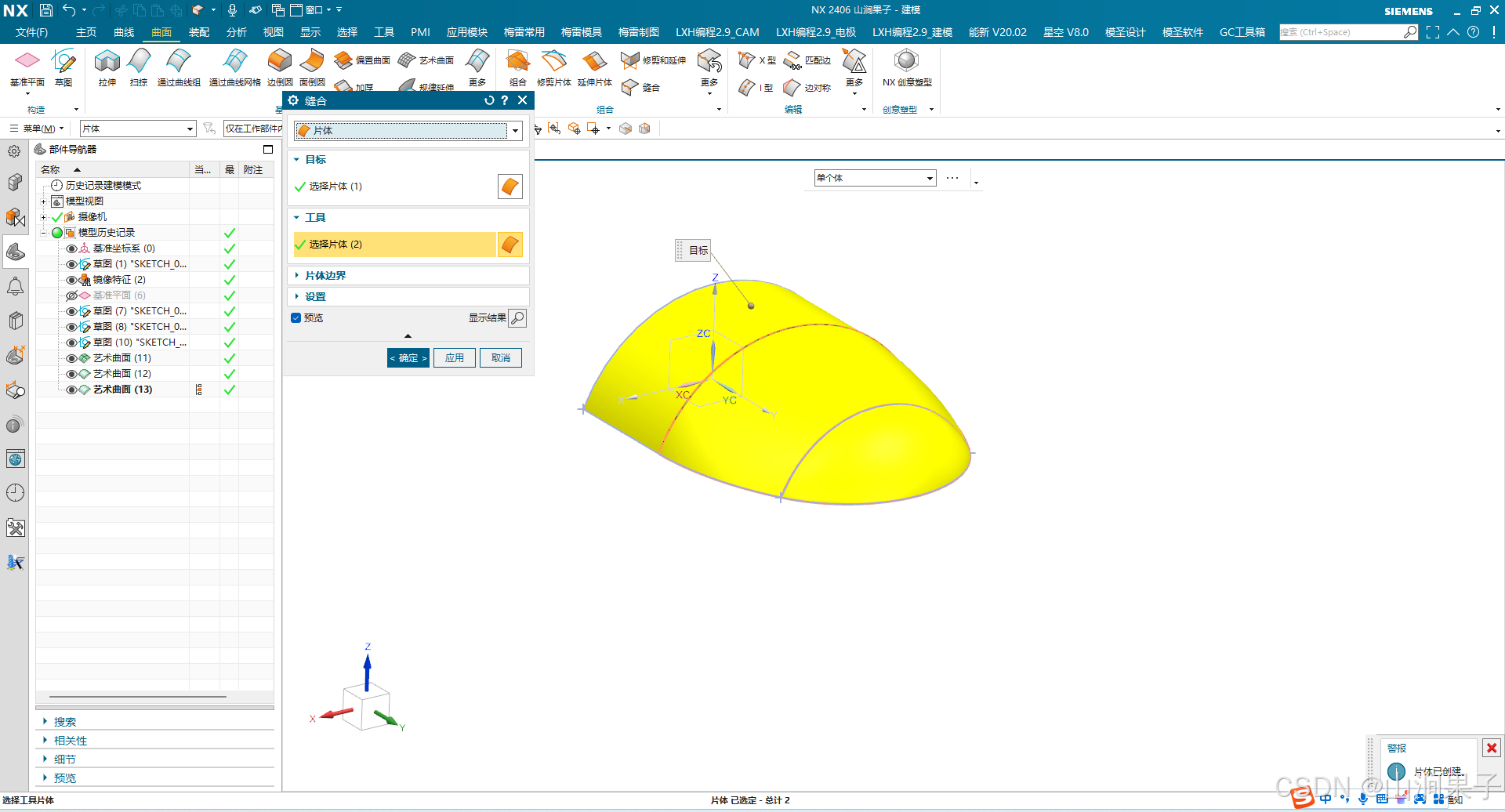

在这里插入图片描述
艺术曲面在 UG 中的曲面构建尤其是高质量面的构建中起着非常重要的作用，在设计有较高要求的产品外观时是十分实用的。

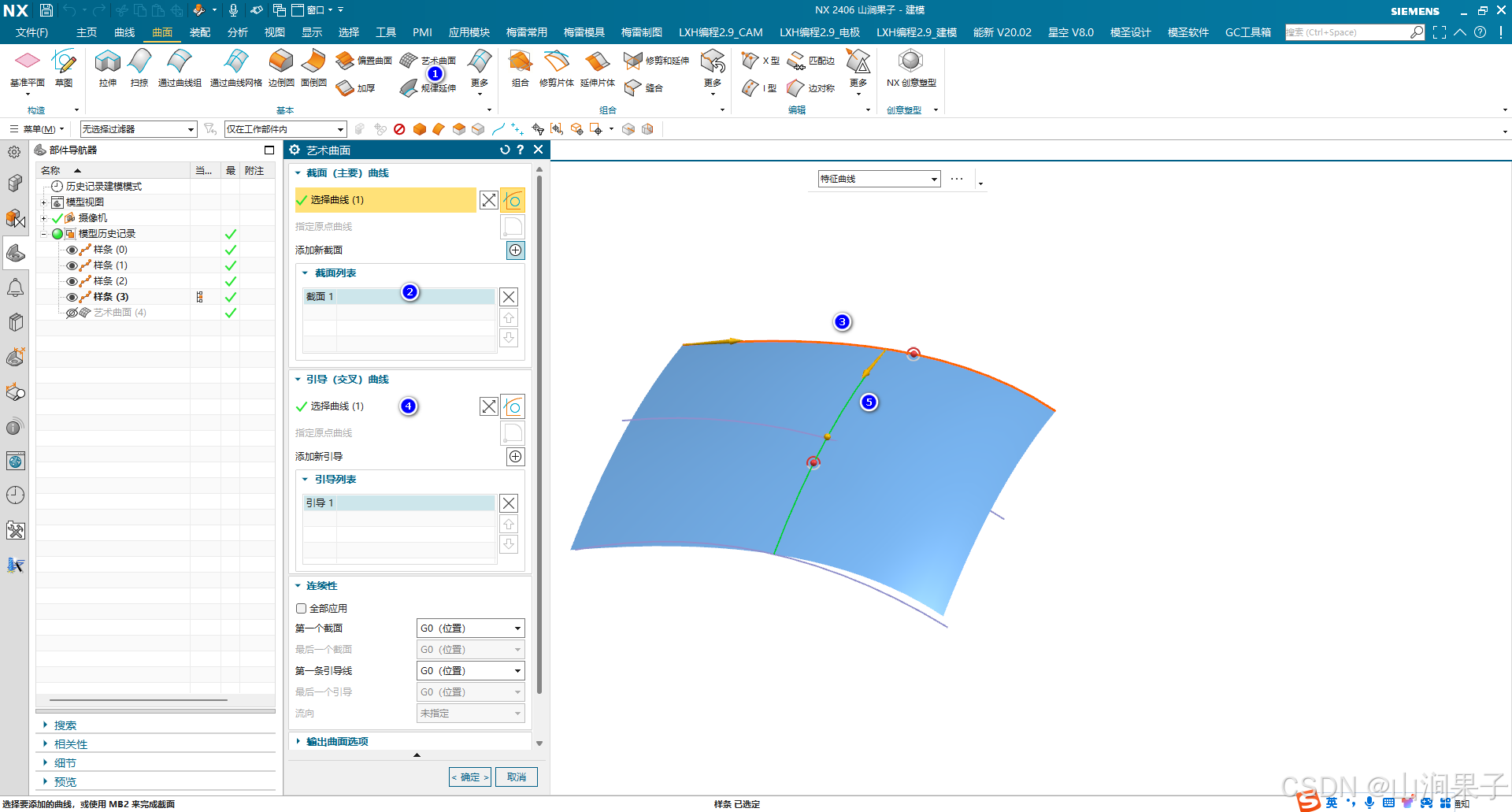

方法一：利用一条截面线串和一条引导线串进行创建

在这里插入图片描述

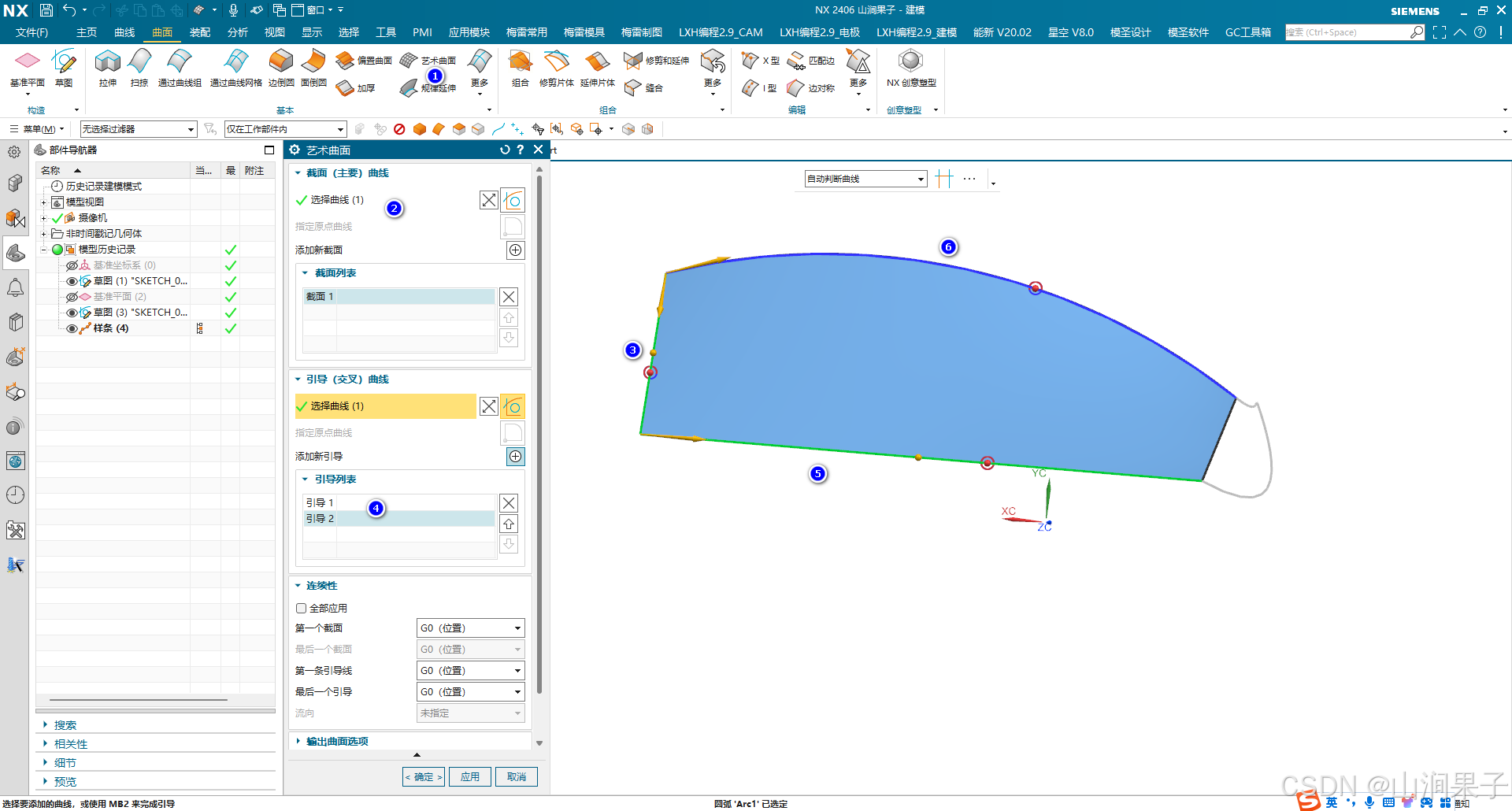

方法二： 利用一条截面线串和两条引导线串进行创建

在这里插入图片描述

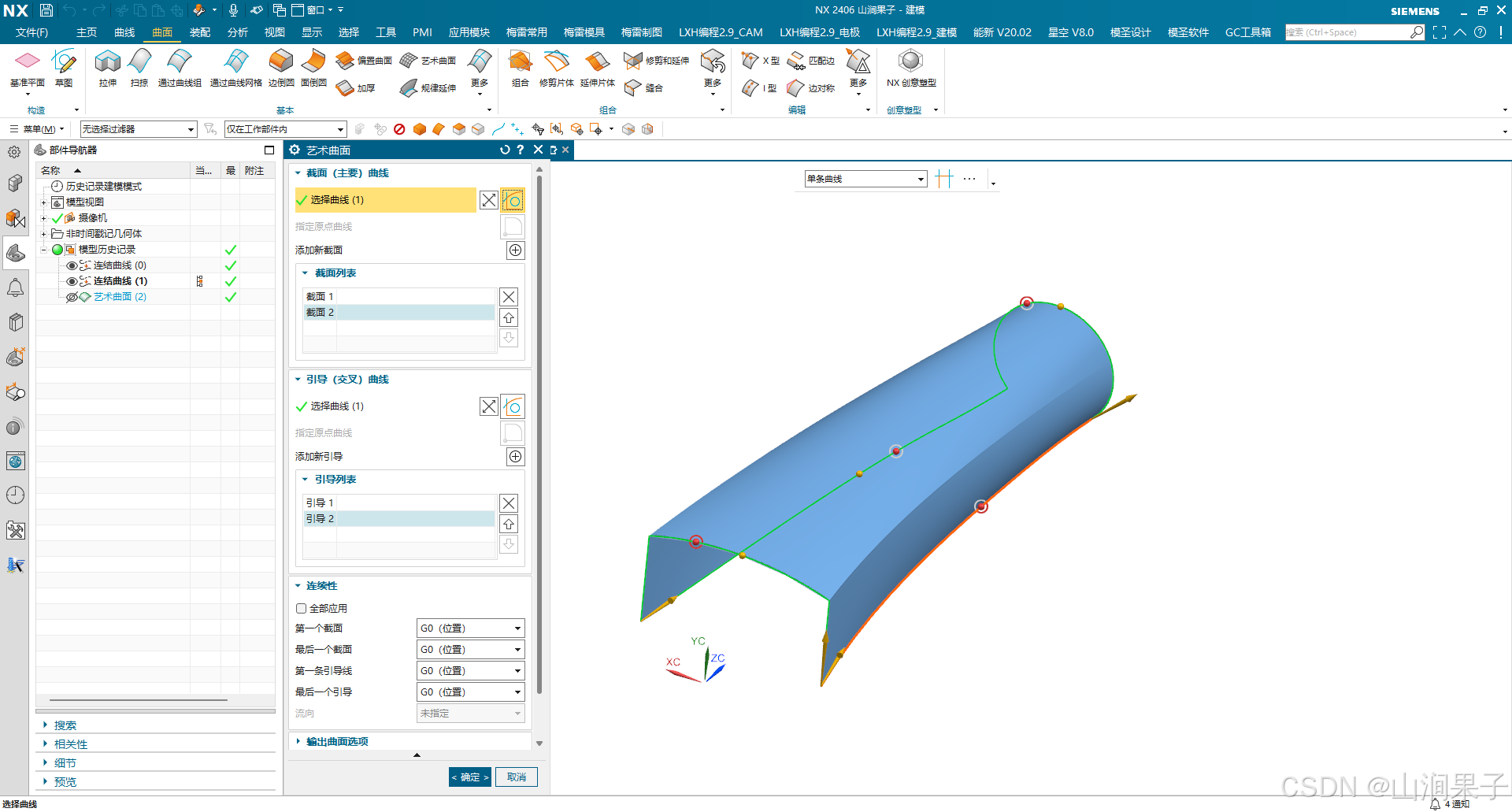

方法三：利用两条截面线串和两条引导线串进行创建

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

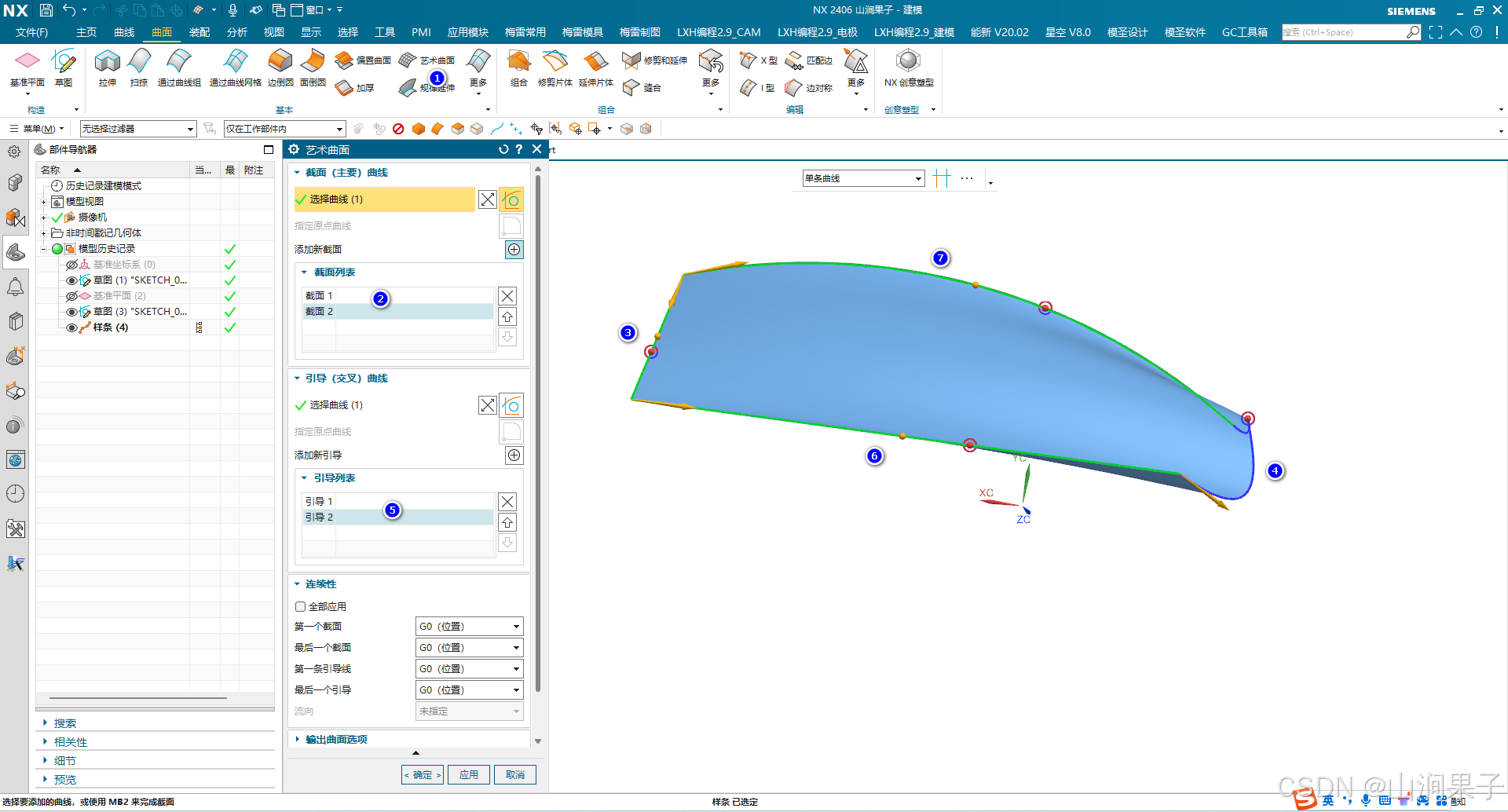

方法四：利用两条截面线串进行创建

在这里插入图片描述

在这里插入图片描述

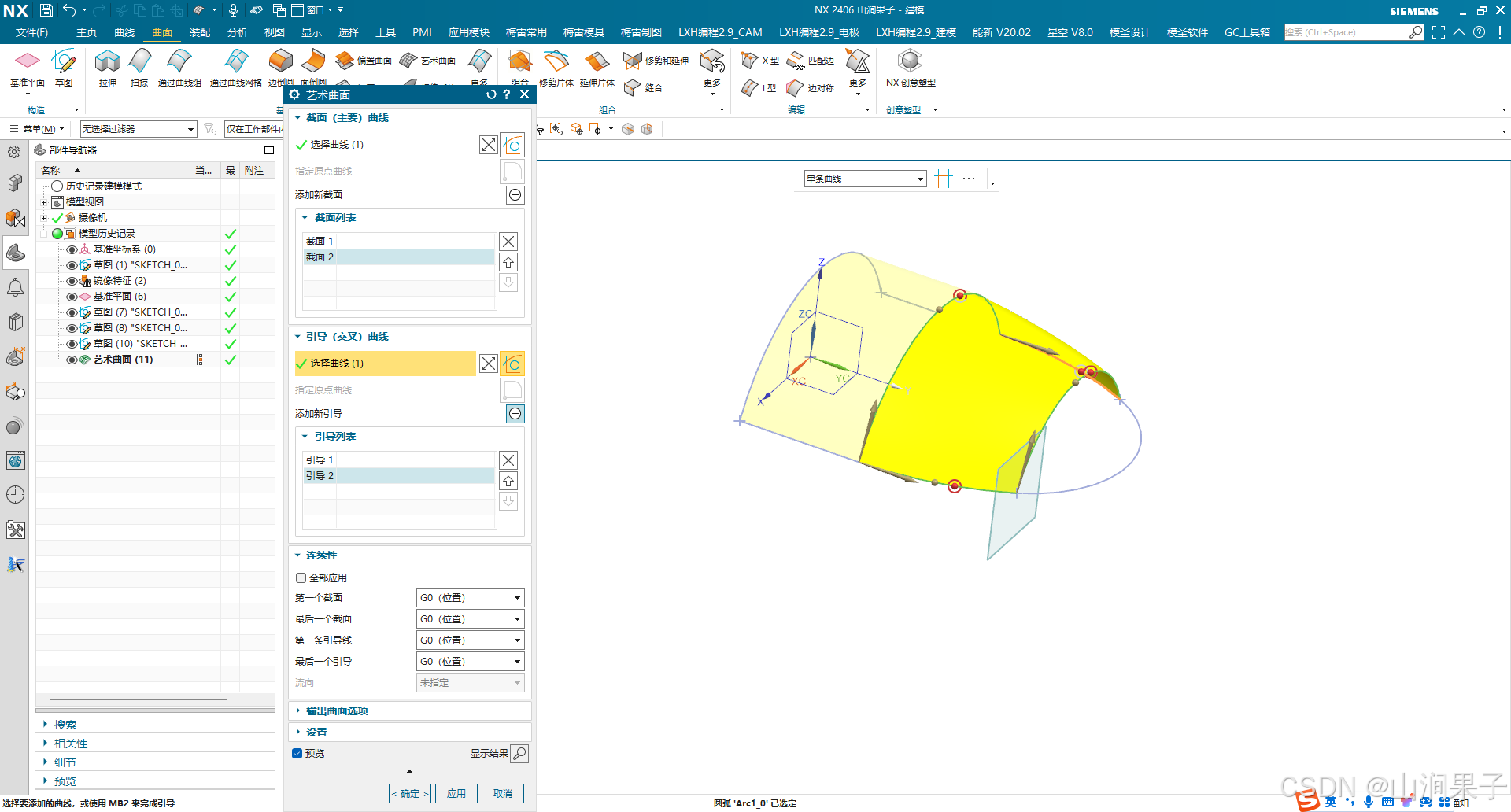

方法五：利用多条截面线串和引导线串进行创建。
在这里插入图片描述
在这里插入图片描述
