部分情况因为零件数量多，零件特征比较简单，希望通过引用设计之初的草图尺寸，实现工程图自动标注。

1.打开工程图【布局】-【标准】-【通用】-【显示零件标注】

在这里插入图片描述

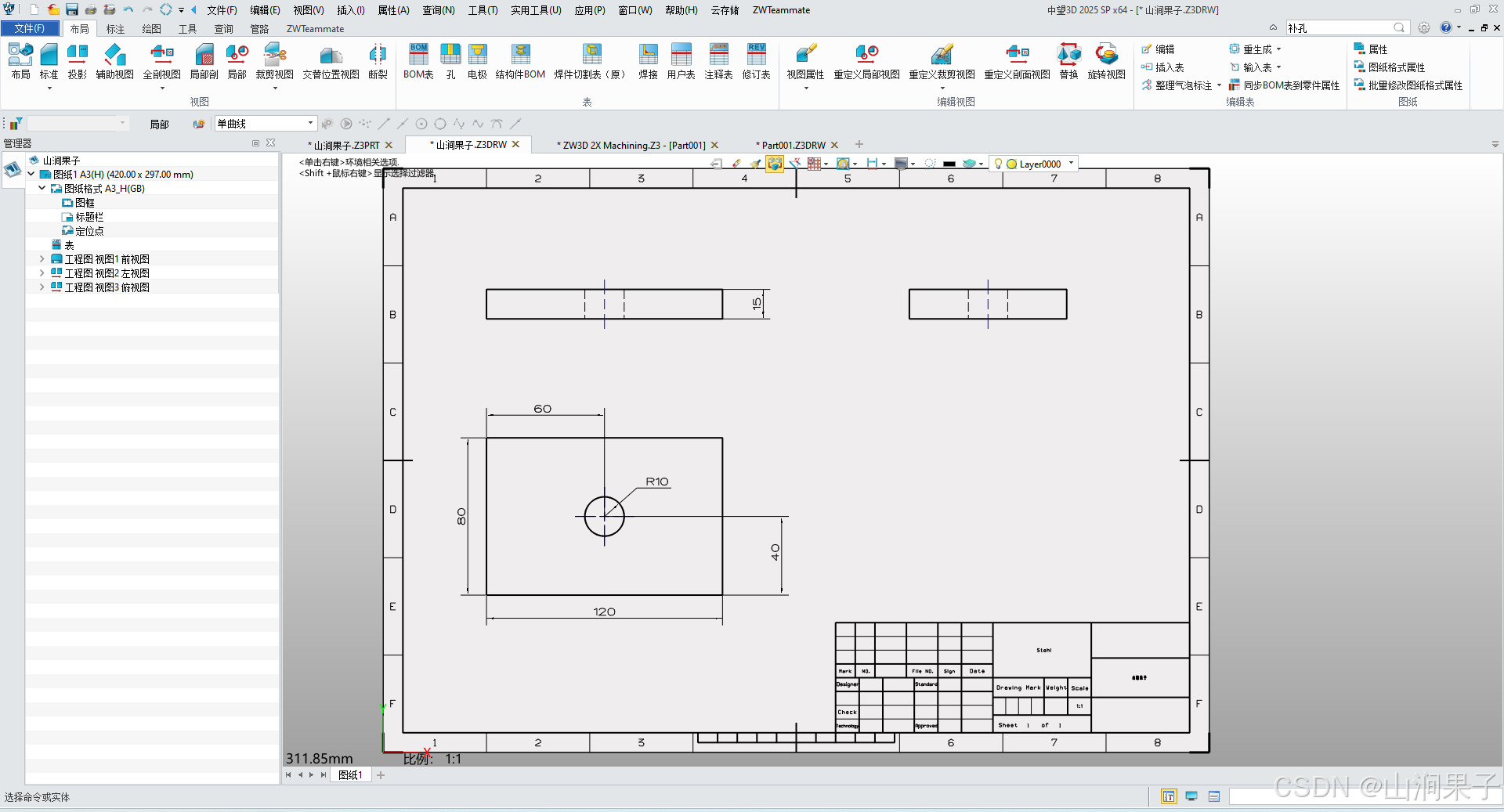

2.得到如下期望结果，非常高效便捷.
在这里插入图片描述
