UG NX 2406 定位草图

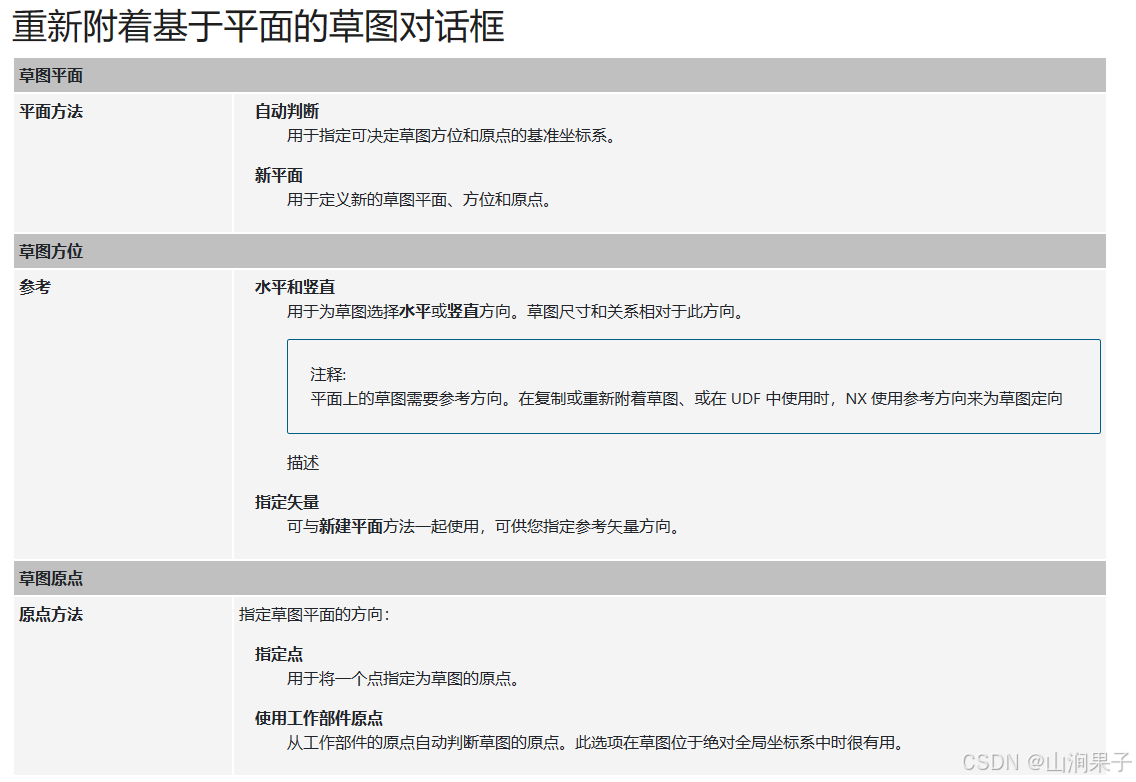

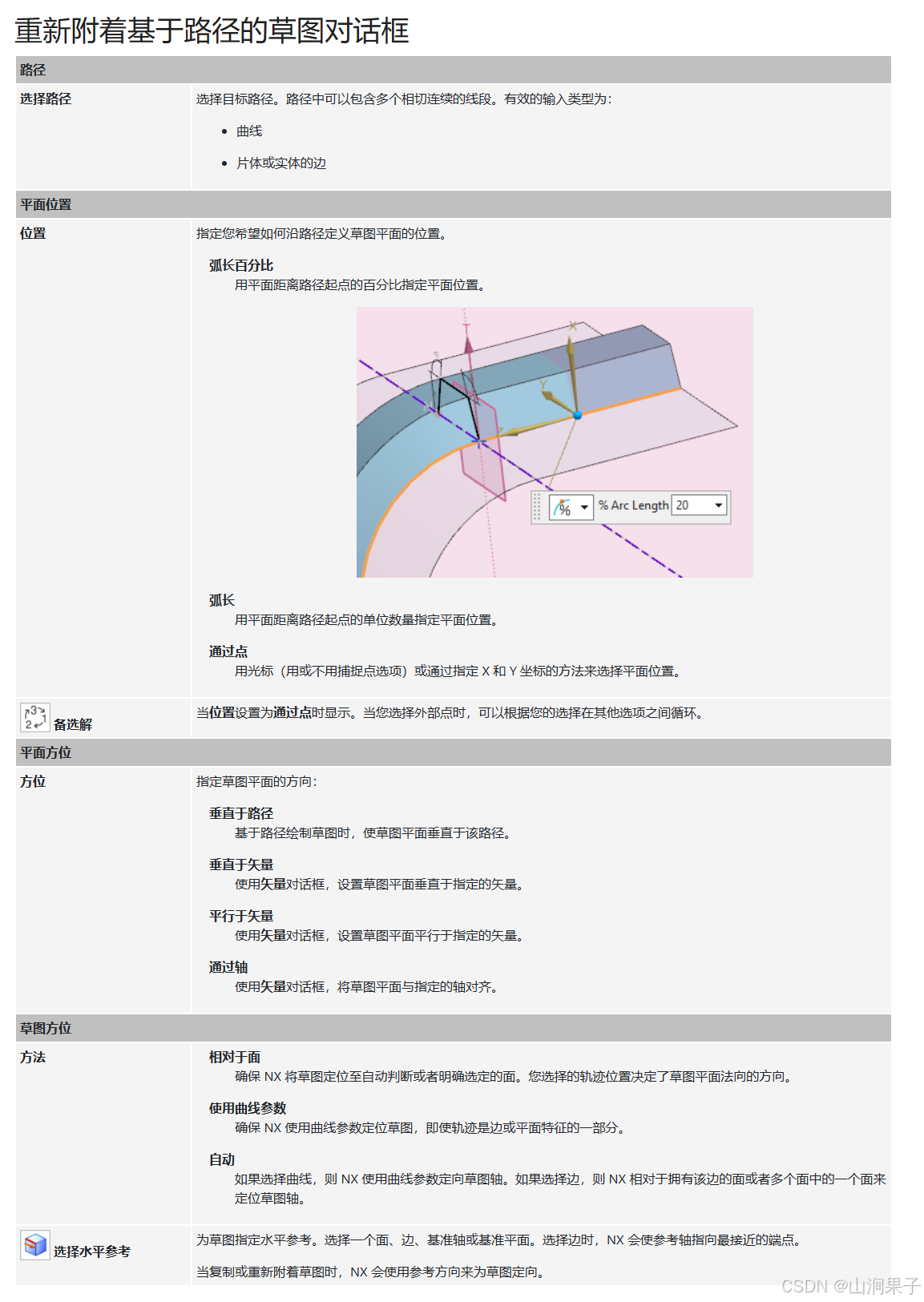

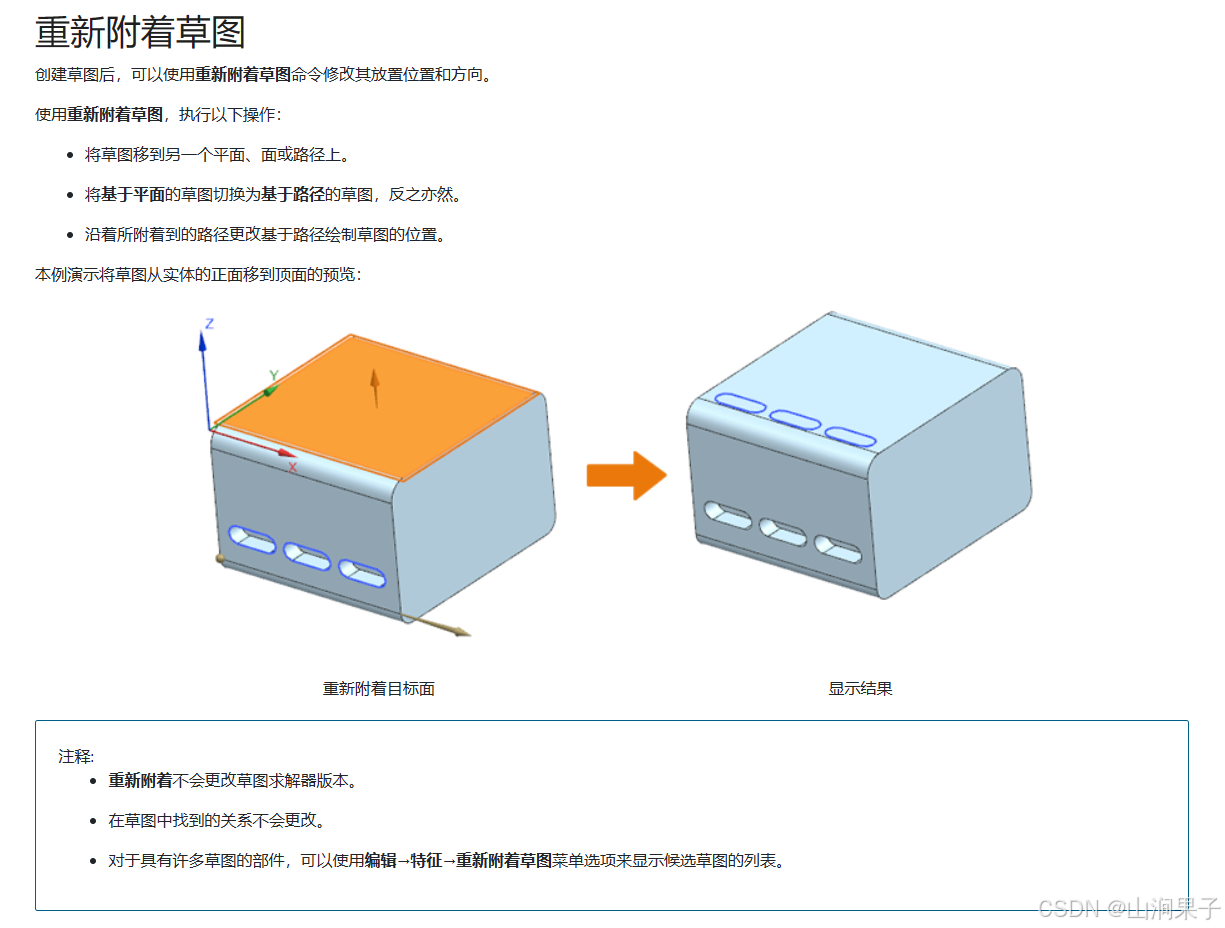

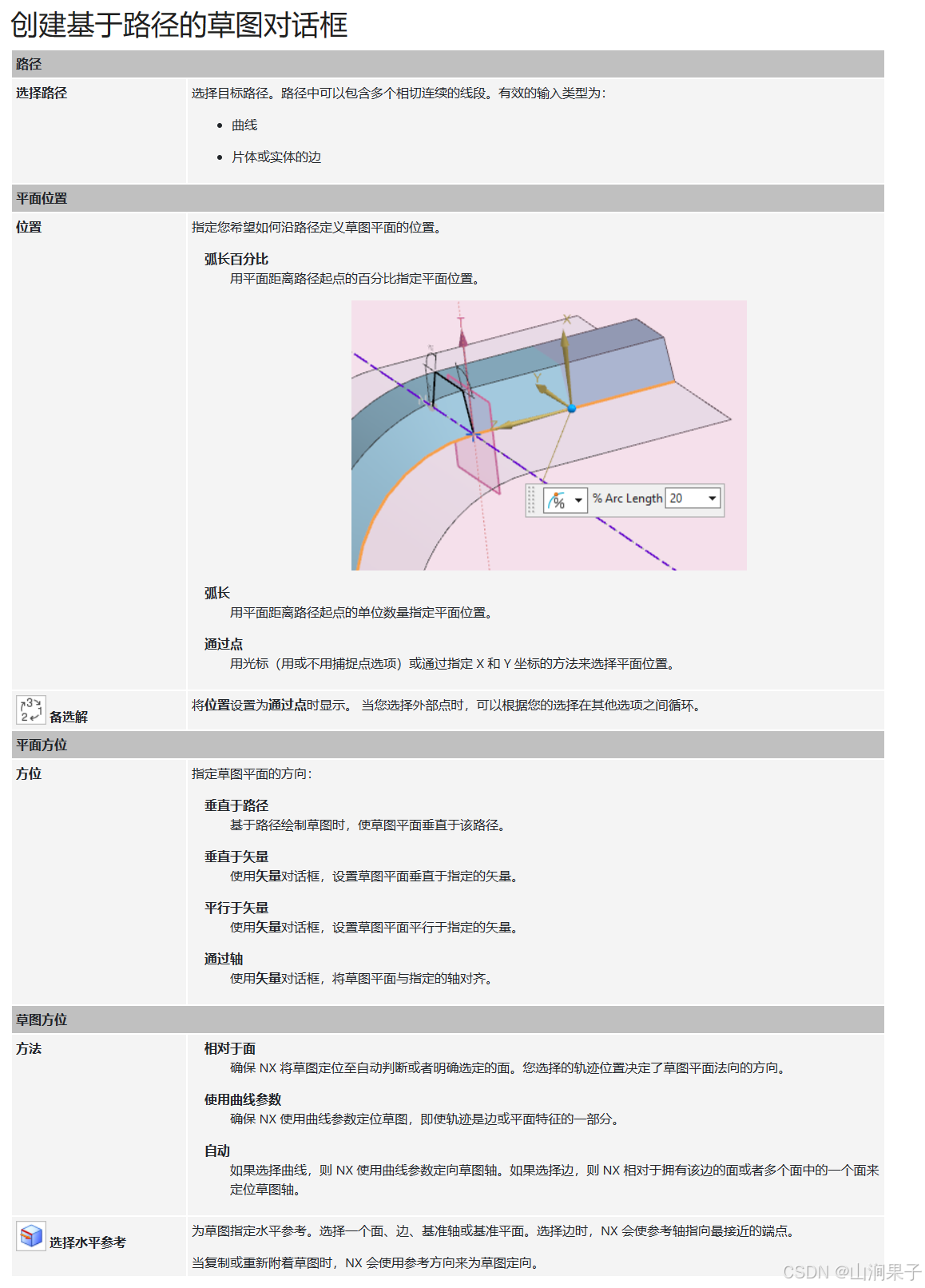

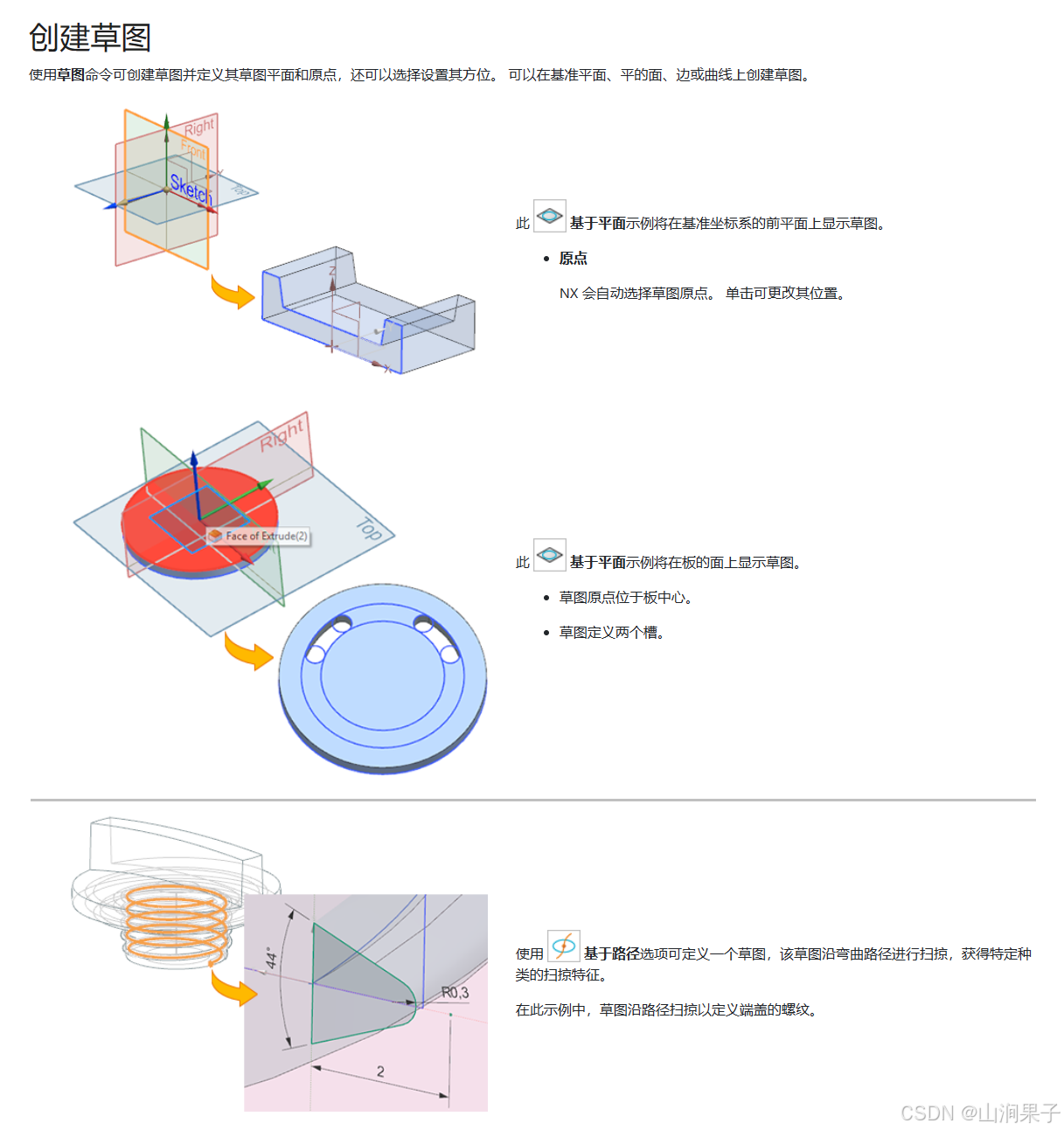

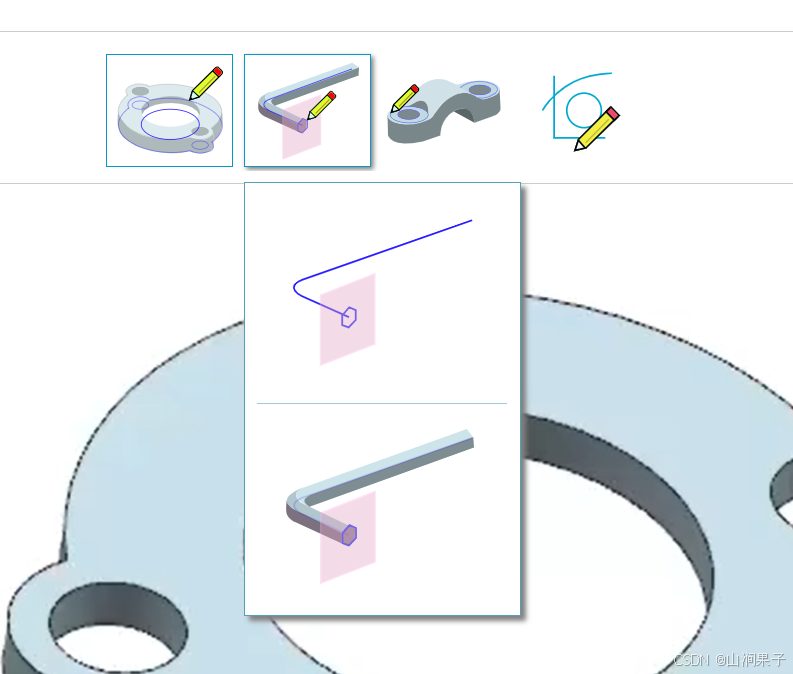

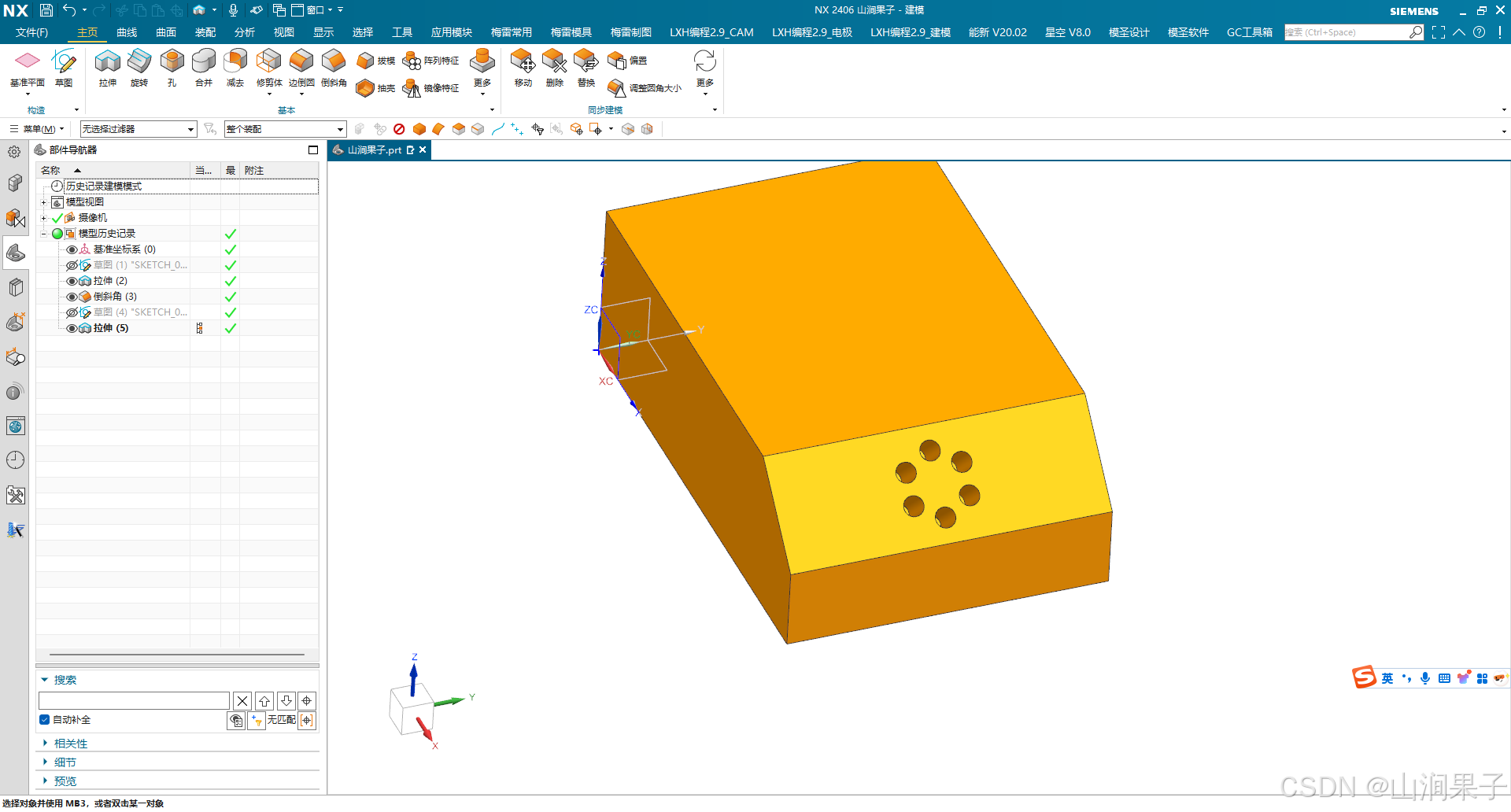

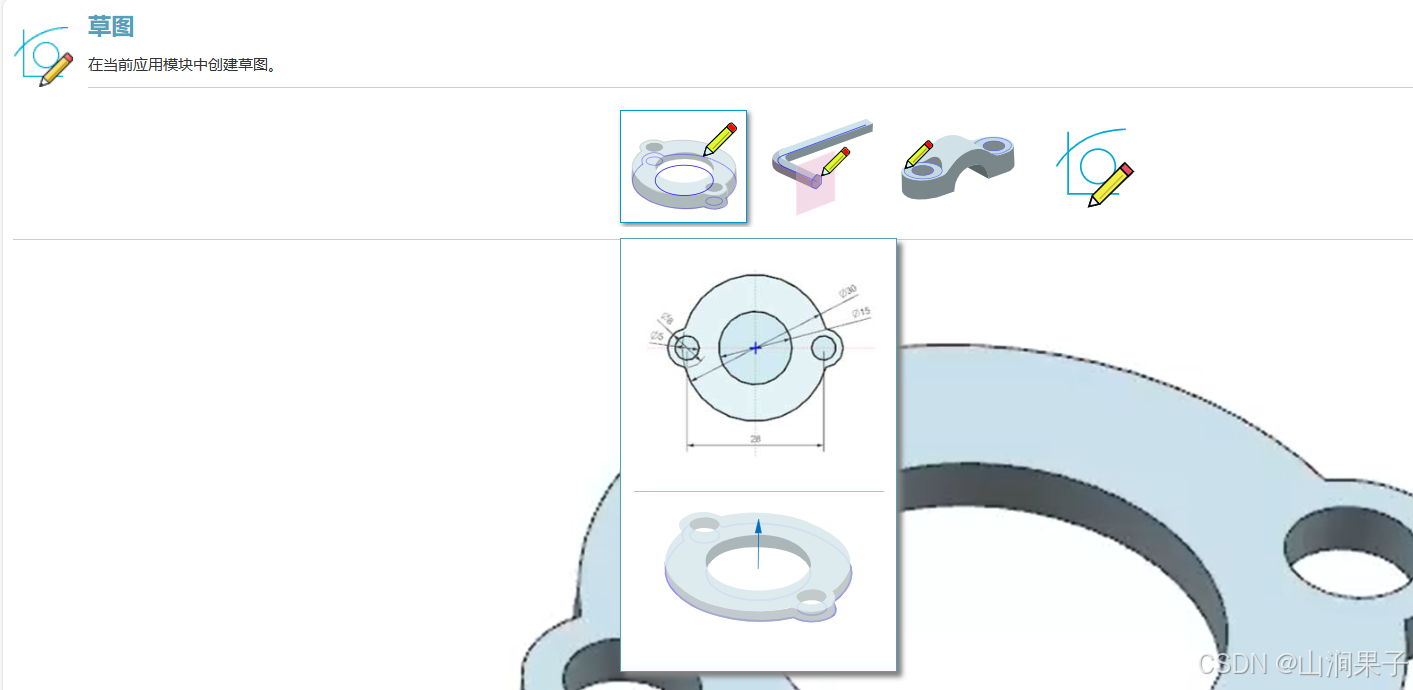

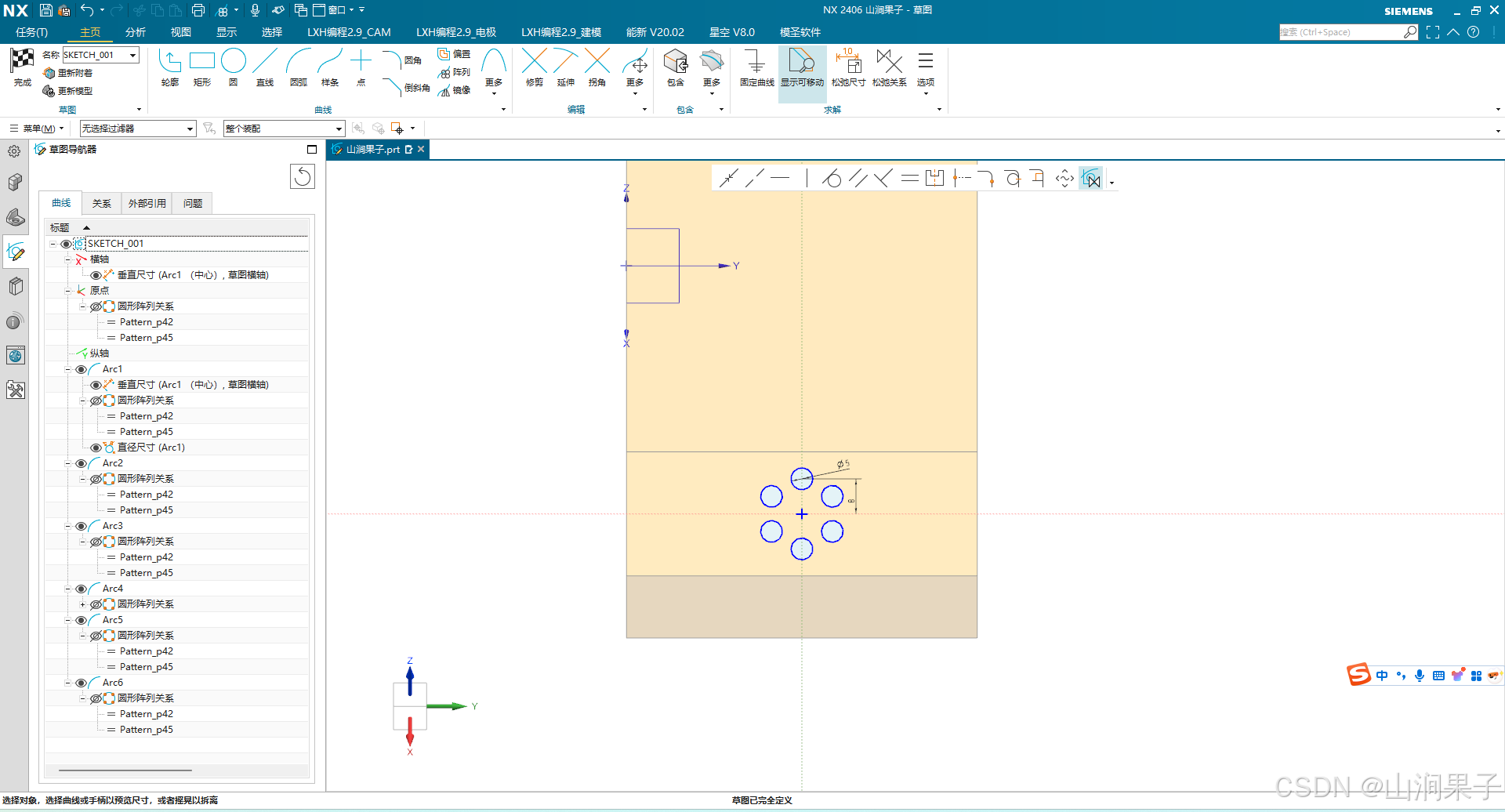

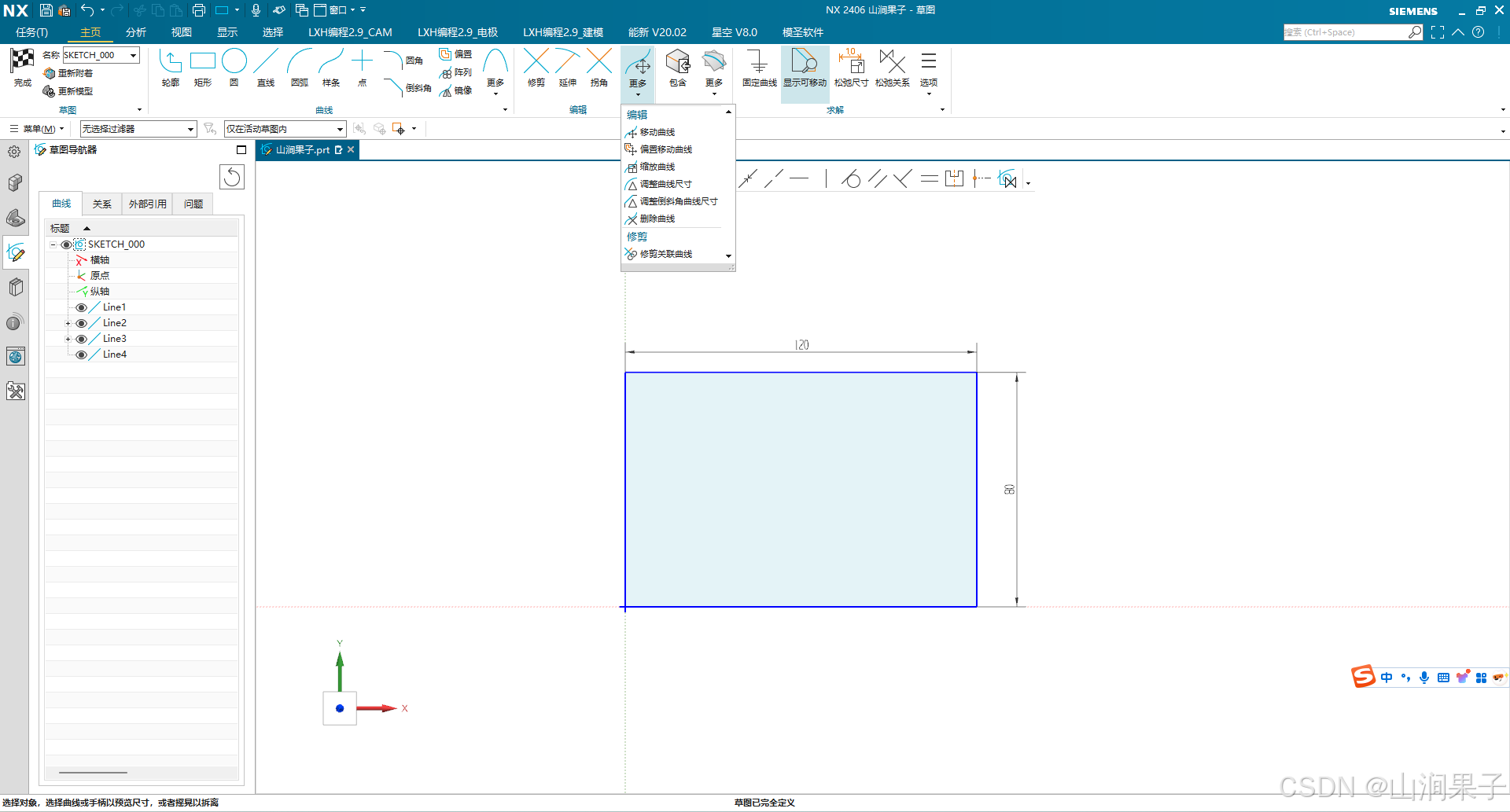

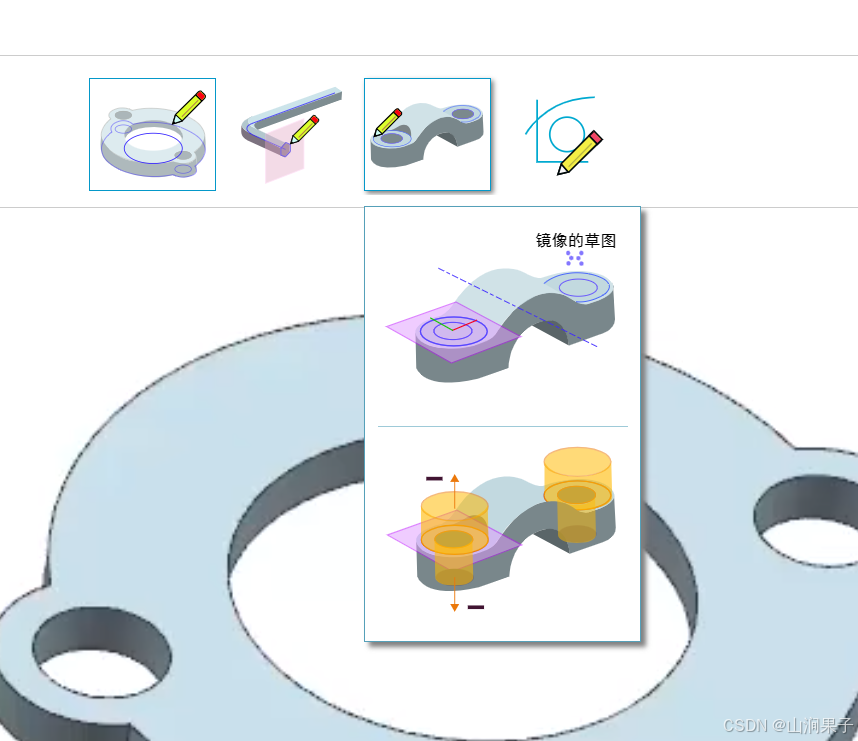

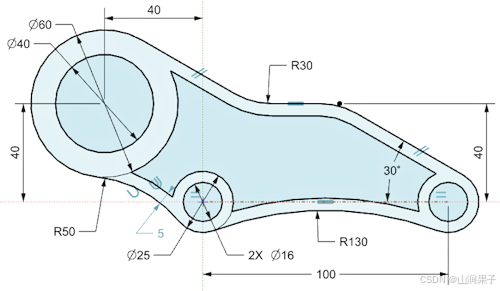

建模一般开始于草图,支持创建自定义原点和XY方向的定位草图。您可按需选择对应的坐标系或者点为当前草图的中心,可减少很多辅助线的绘制,提升设计效率。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

定向草图

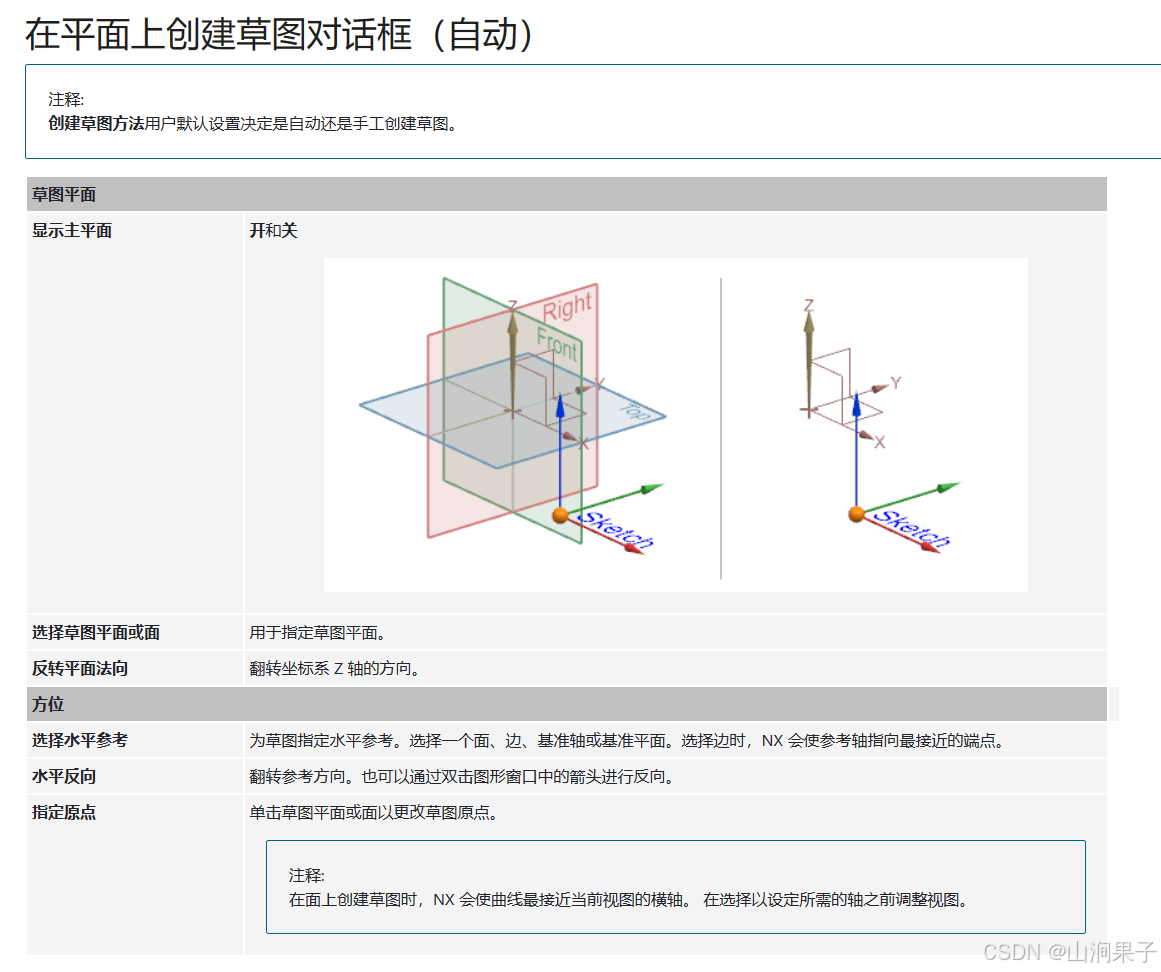

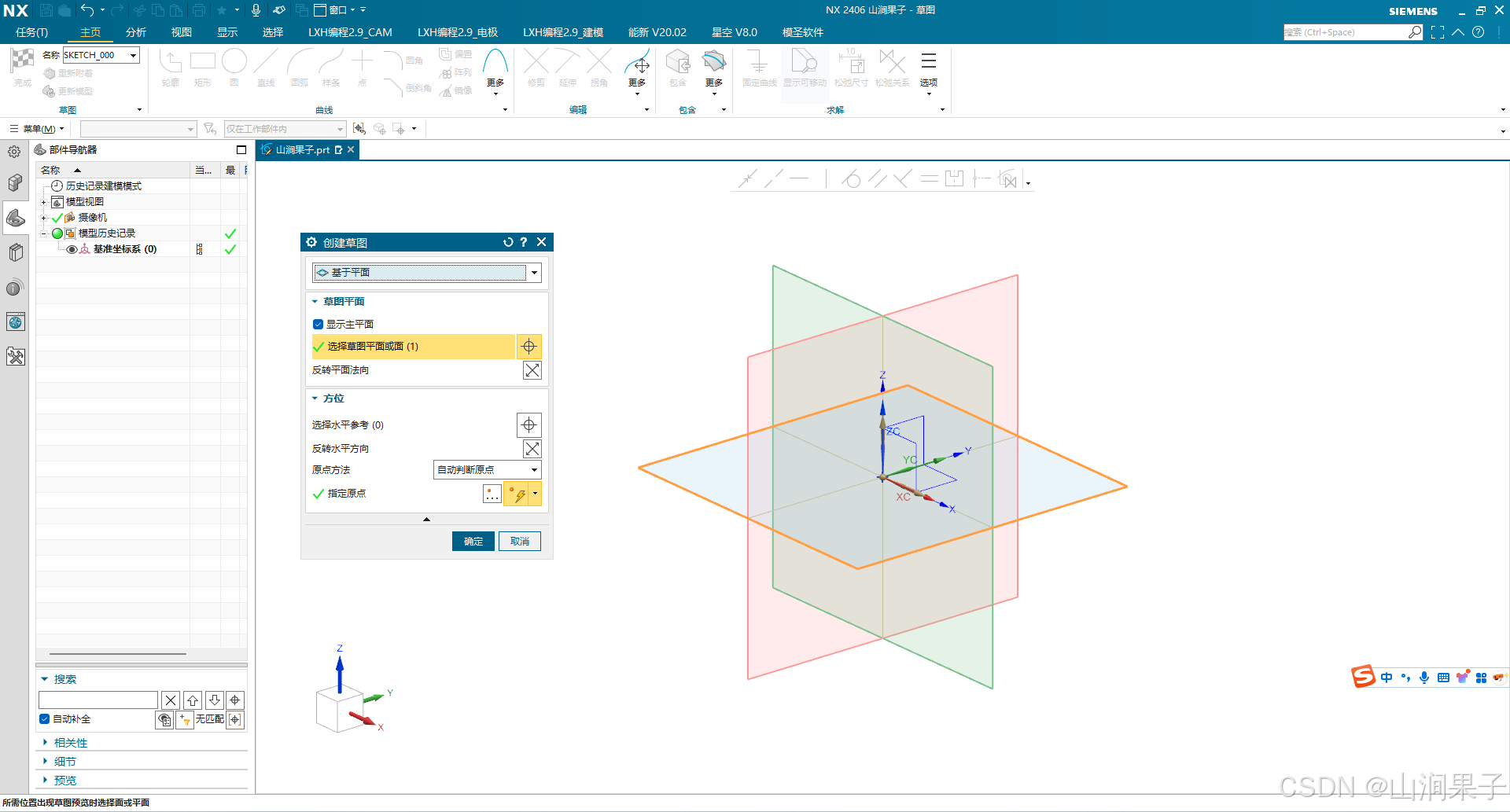

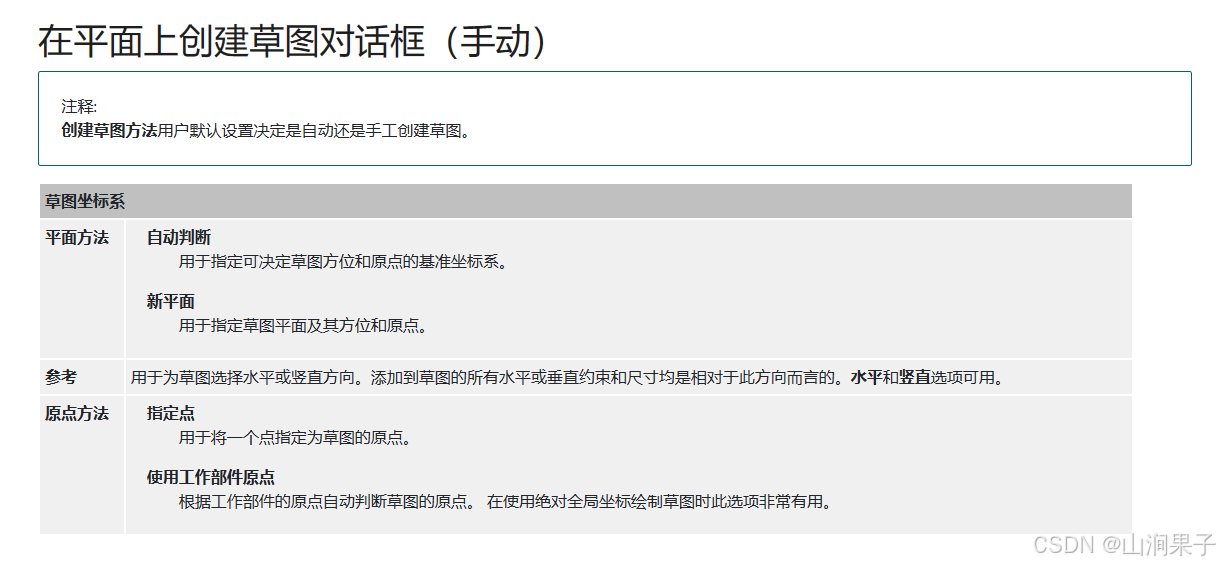

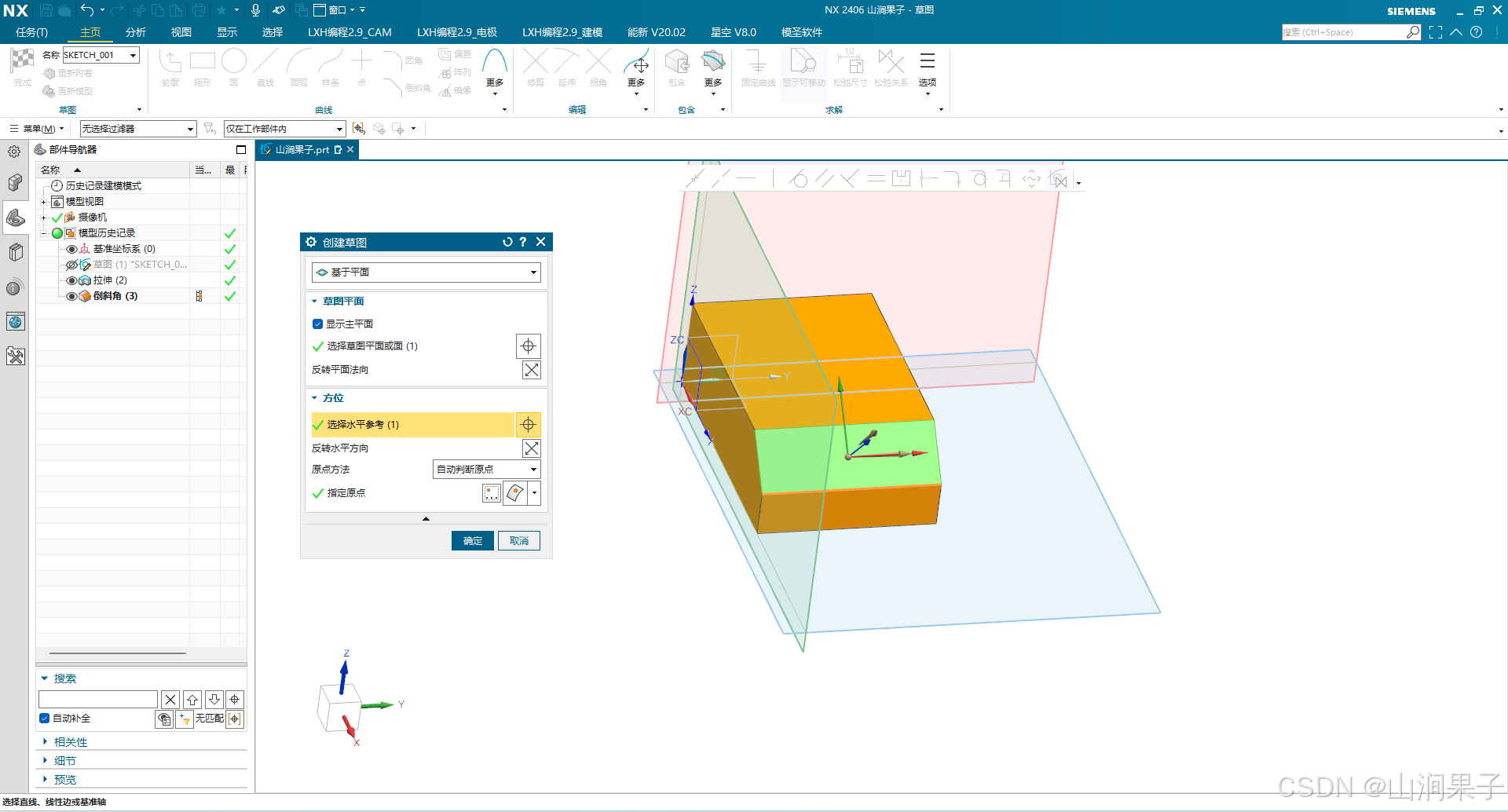

草图平面设置:用户可以自定义草图的方向、 草图原点等。

(1)参考:将草图的参考方向设置为水平或竖直。控制参考平面中 X 轴、 Y 轴的方向 为草图指定水平参考或竖直参考。任何添加到草图的水平或竖直约束将关联到这个参考方向。

(2)原点方法:指定草图原点(设置草图平面坐标系的原点位置)

指定用于定位新草图原点的位置。如果不指定点,UG NX将从所选平面或平的面中最近的控制端点来自动判断草图原点。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
注意:

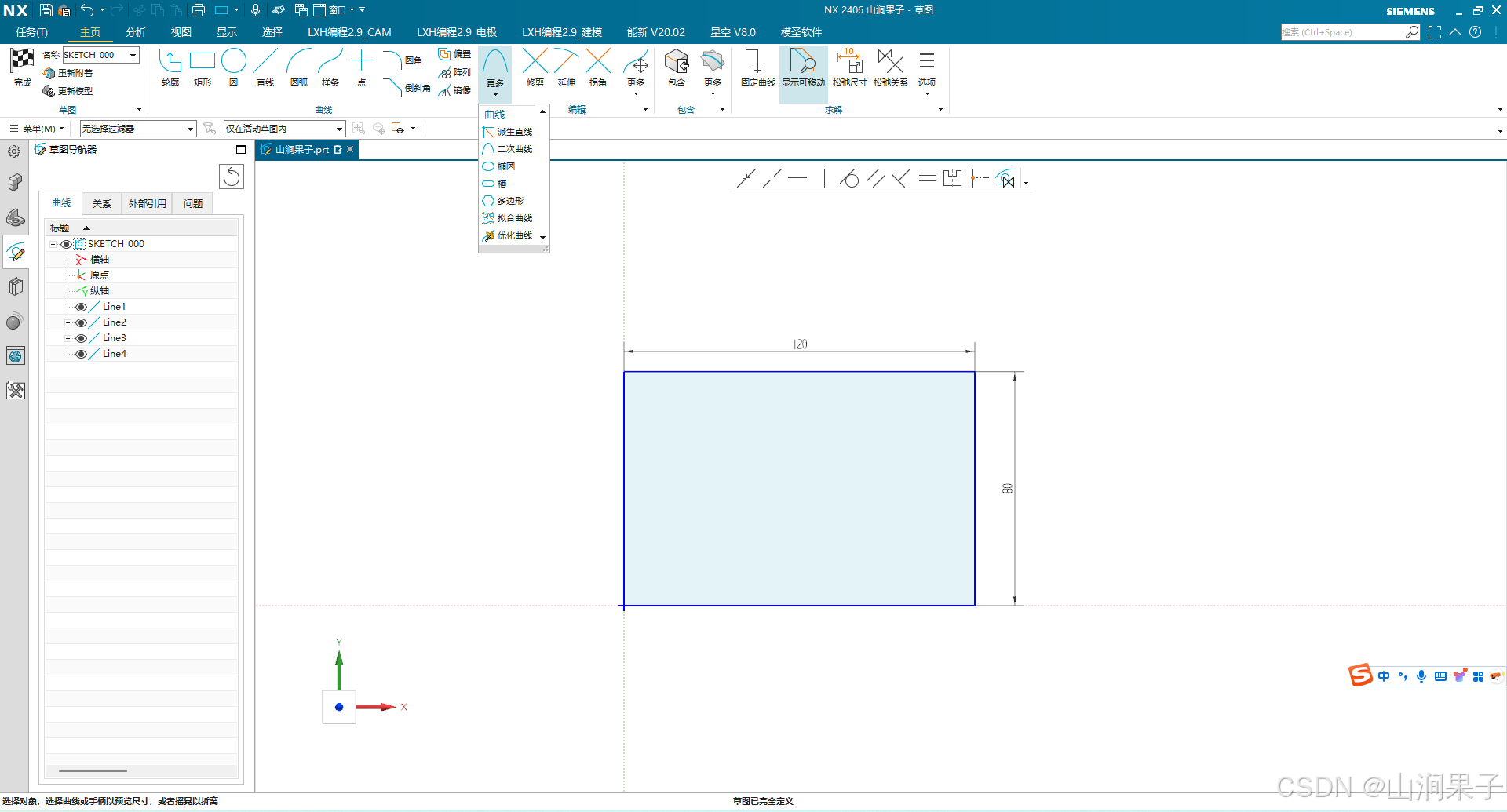

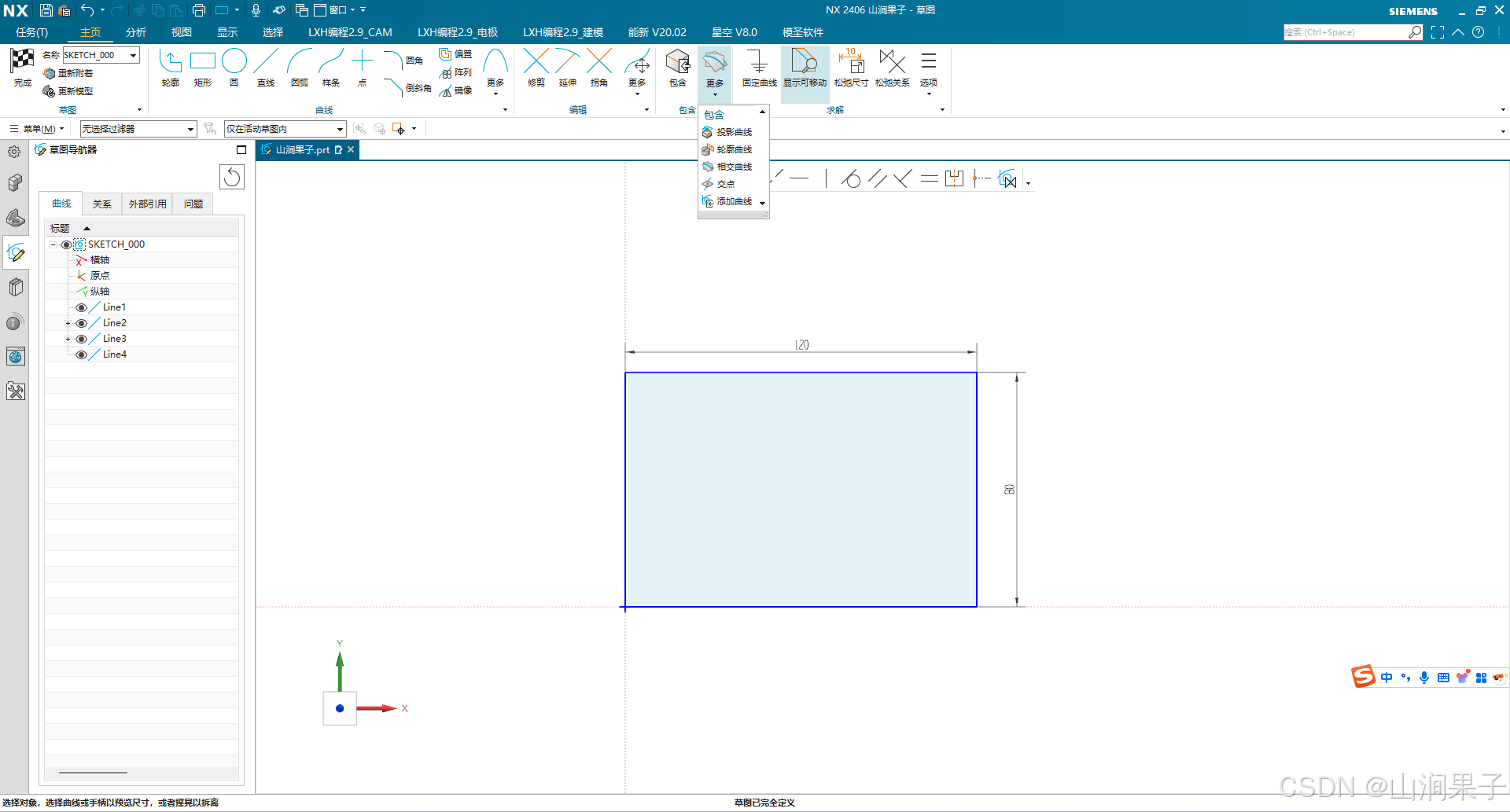

草图区,默认显示XY轴线参考

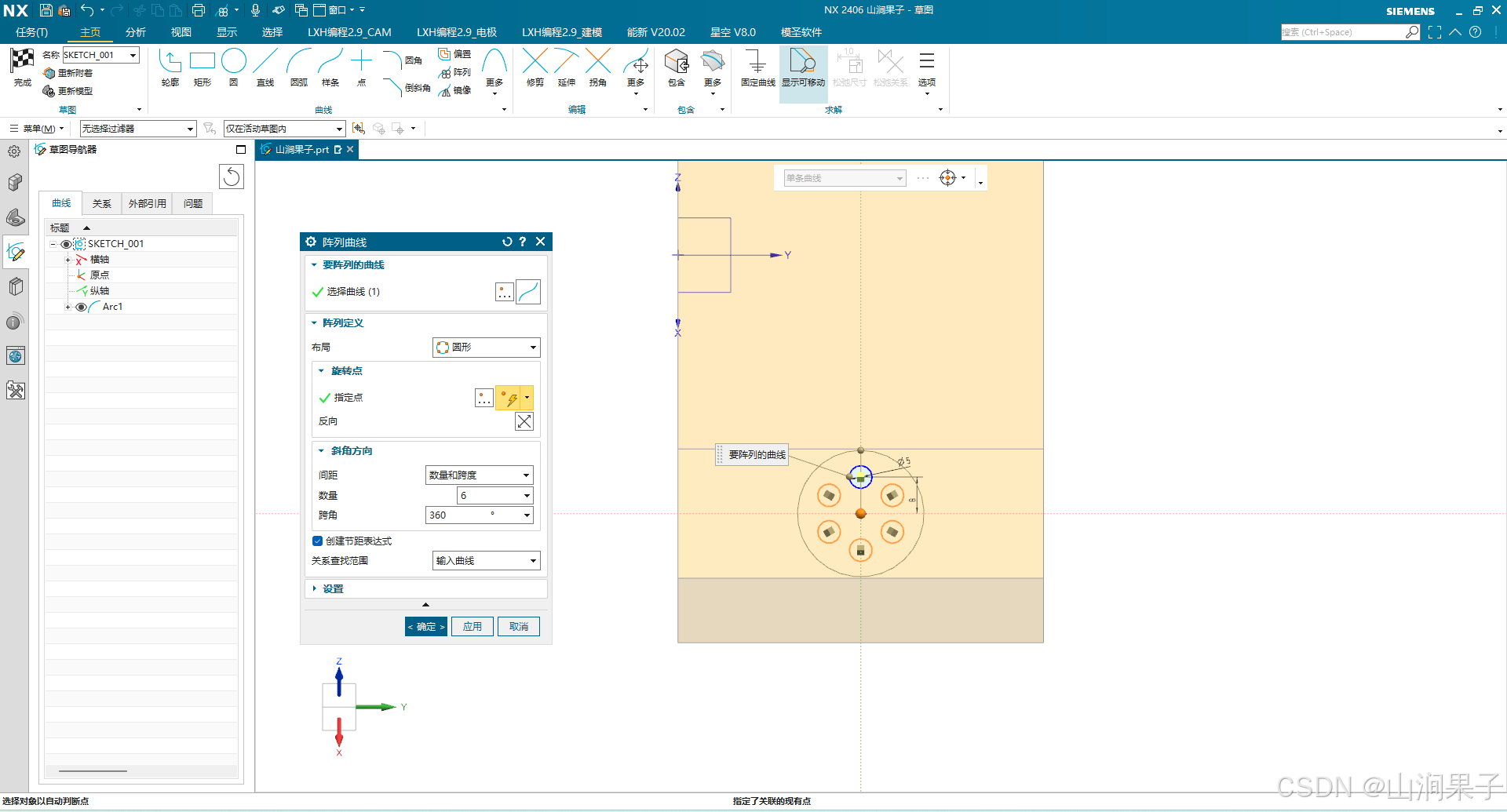

提高效率,减少画辅助线以及手动添加约束。不用画中心线,对于镜像,阵列等很有用。

草图默认包含两个XY轴对象,无限长,默认XY无法被修改或删除。

NX进入草图默认显示草图横轴和纵轴。
