中望3D2025SP工程图:在全剖视图下创建局部剖切

当图纸较为复杂，有时候剖视图并不需要剖切整个零件，只需要剖切某些关键位置，如下图所示。那么在中望3D中该如何操作？

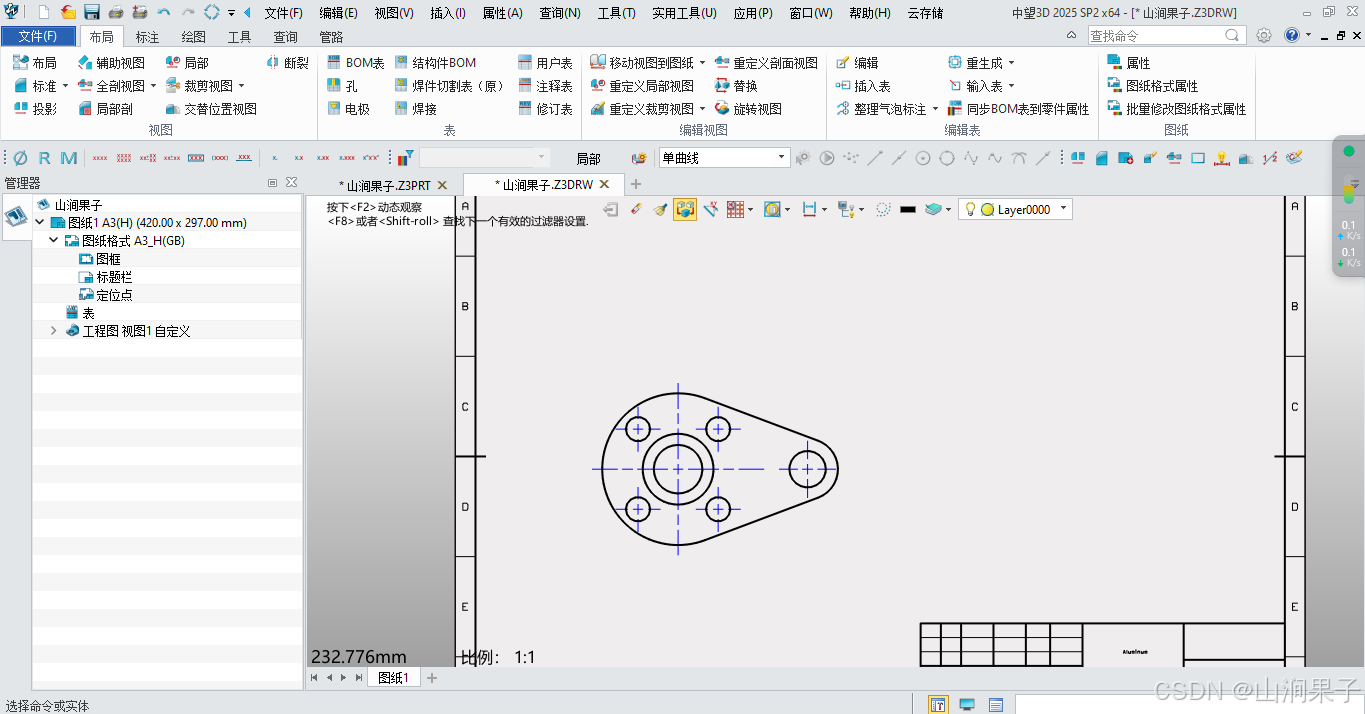

1.在工程图中投影所需的视图，点击【视图】→【全剖视图】，在【必选】选项下点击【按草图定义】；

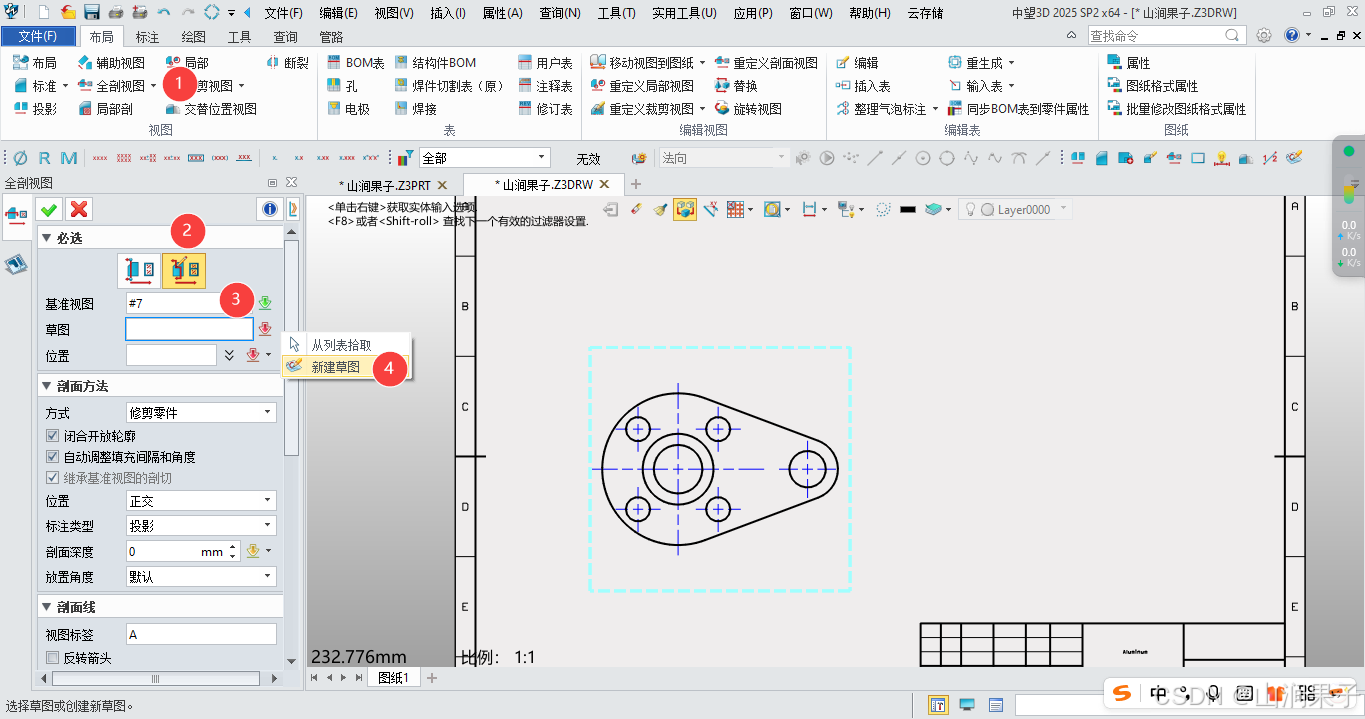

2.点击【草图】后面的红色下拉箭头，选择【新建草图】；

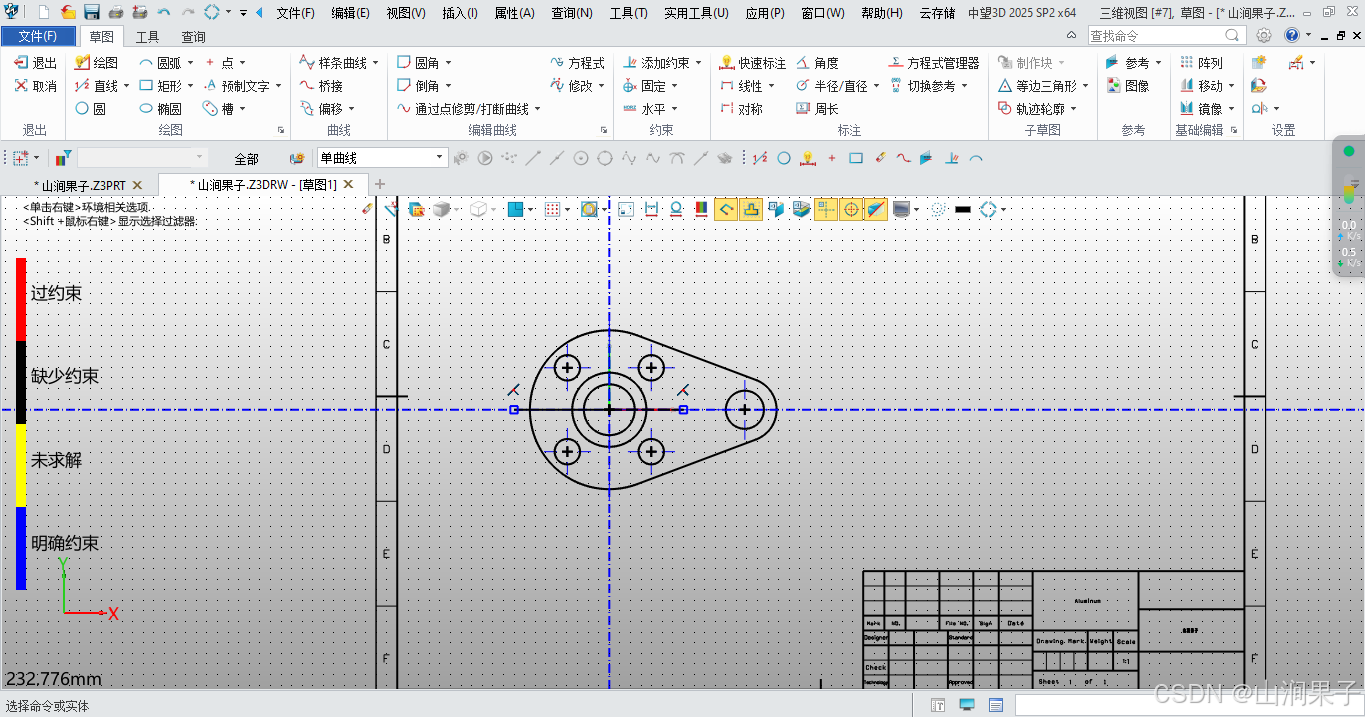

3.在需要剖切的位置用直线命令绘制剖切线；

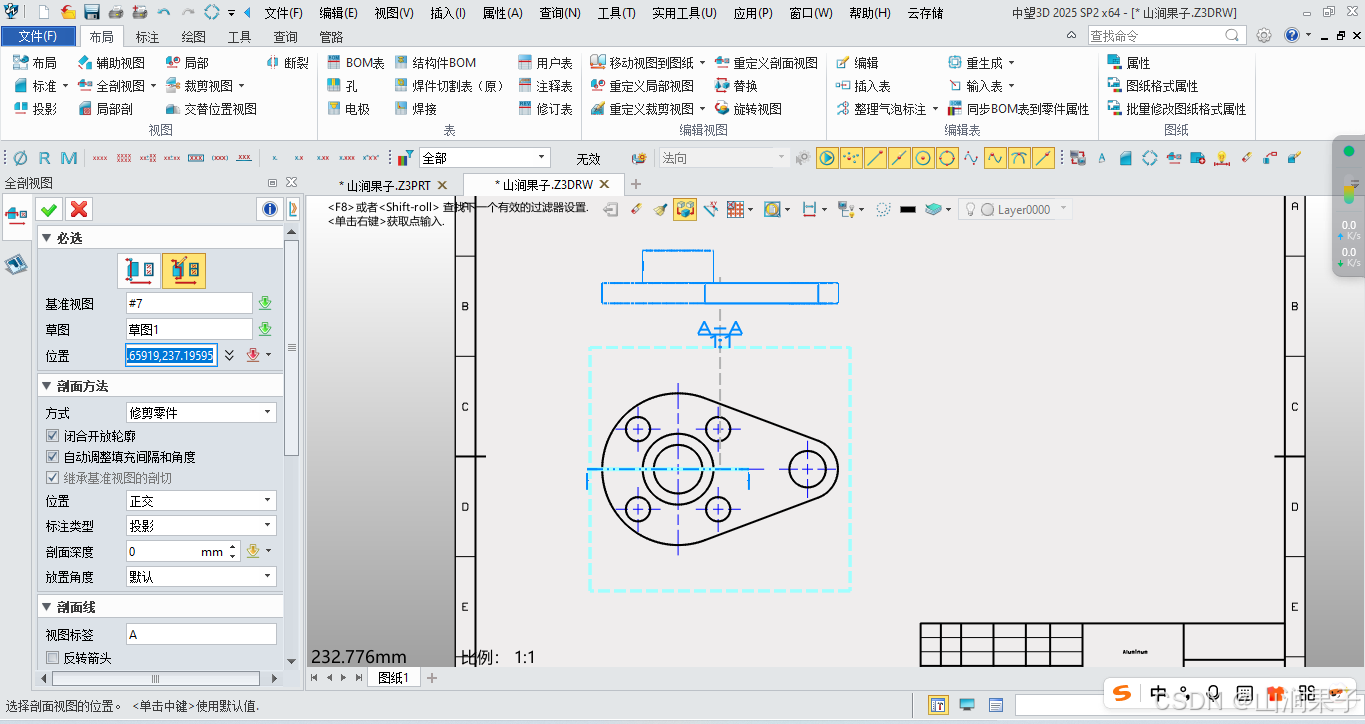

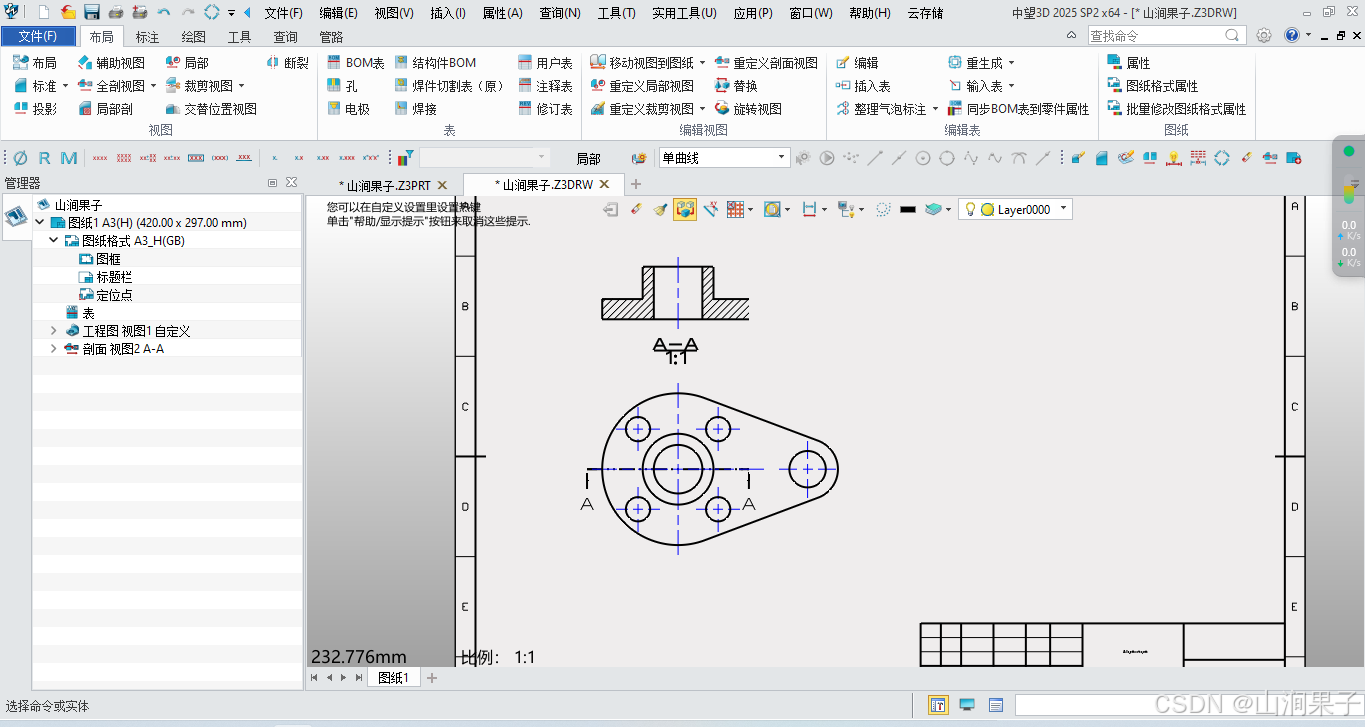

4.退出草图，选择合适的位置放置剖切视图，点击确认。
