中望3D2025SP2工程图：半剖视图

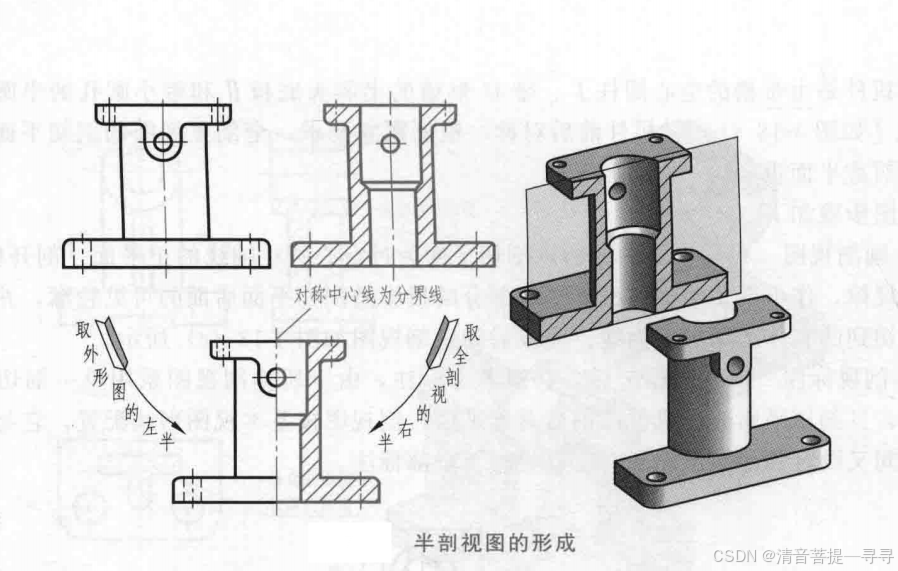

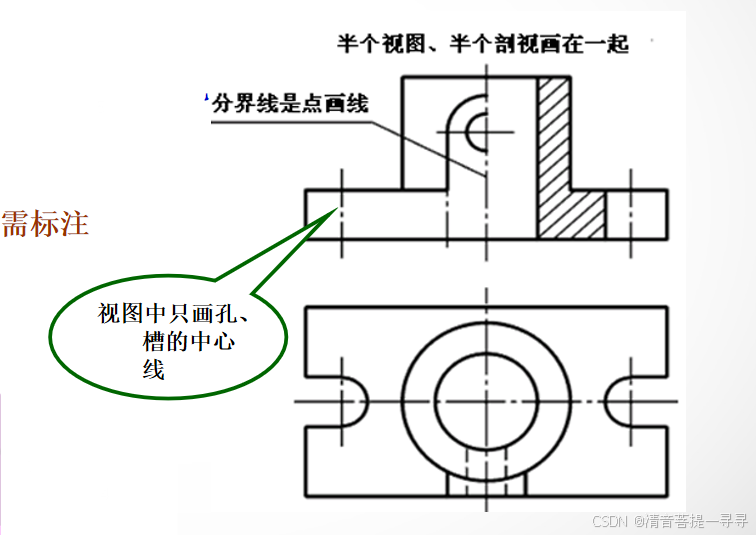

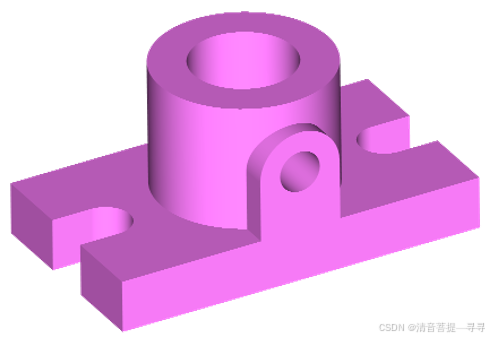

当机件具有对称（或基本对称）平面，且内外结构均须在同一视图中表示时，将机件沿对称平面处全部剖开，并以对称中心为界，一半画成剖视图，另一半画成视图的图形，称为半剖视图。

适用范围：半剖视图主要用于内、外形状均需在同一视图中表达的对称（或基本对称）机件。

画半剖视图时，应注意以下几点：

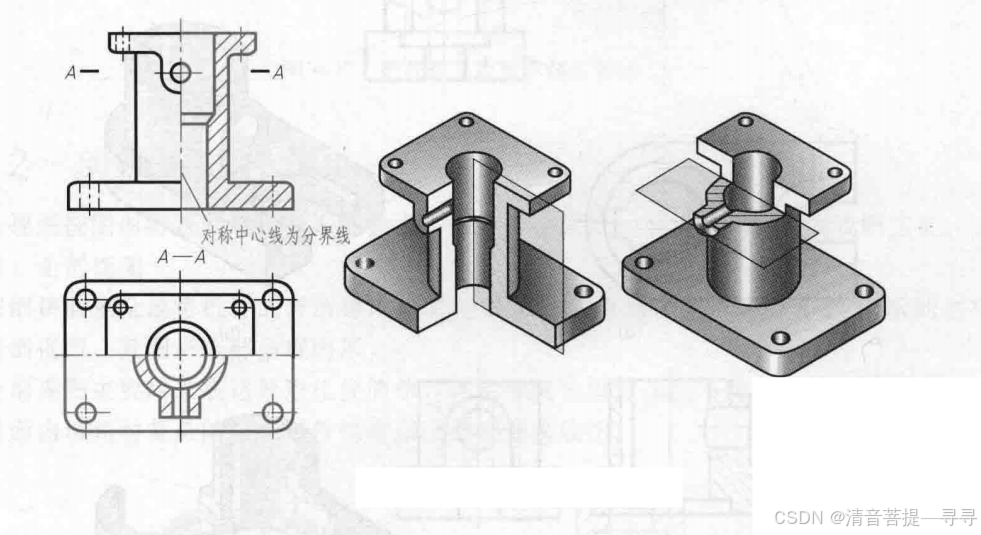

①在半剖视图中，视图与剖视图的分界线必须是对称中心线（细点画线）；

② 由于半剖视图可同时兼顾机件内、外形状的表达，所以，在表达外形的一半视图中一般不必再画出表达内形的虚线；

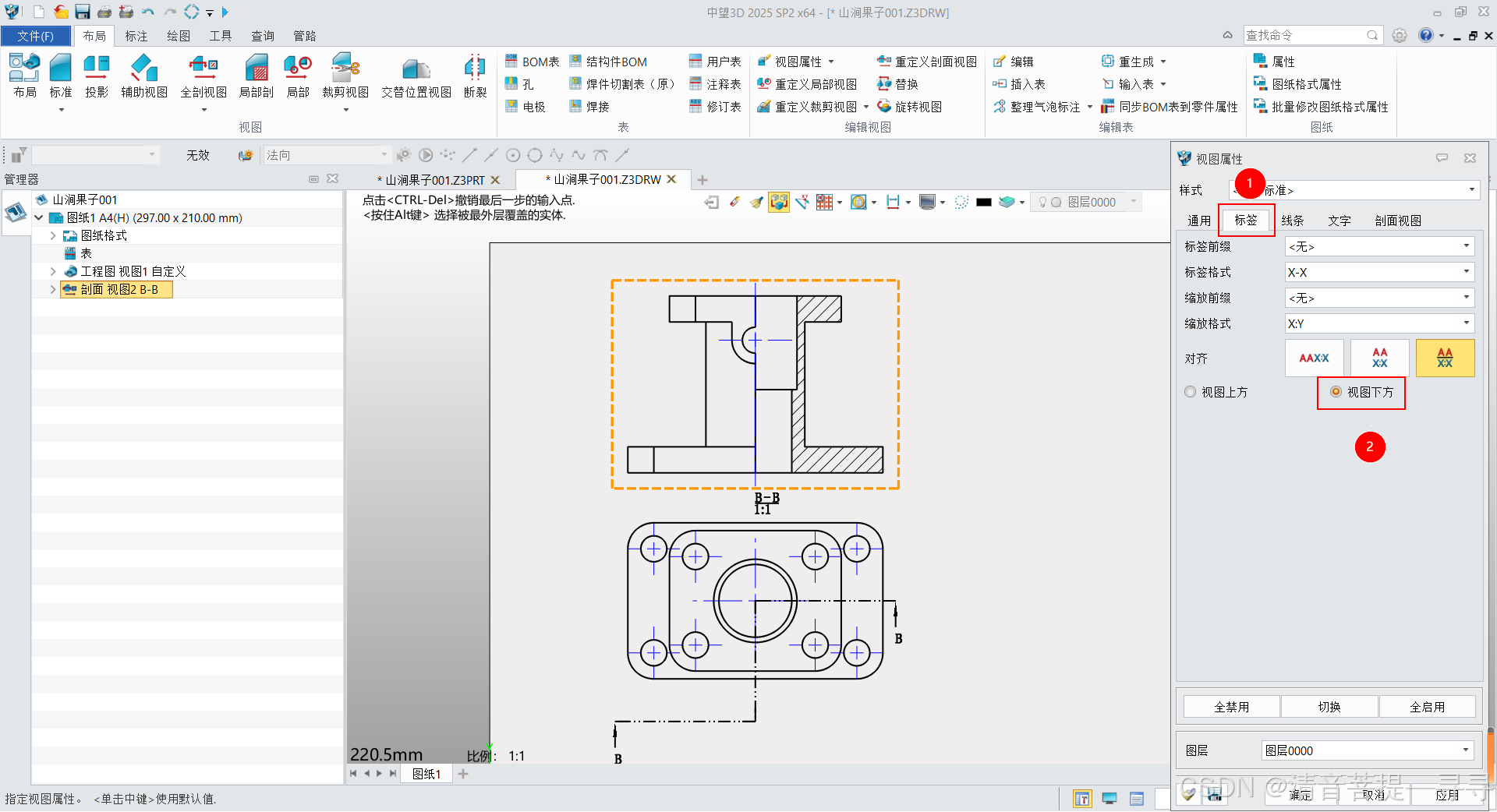

③ 半剖视图的标注原则与全剖视图相同。

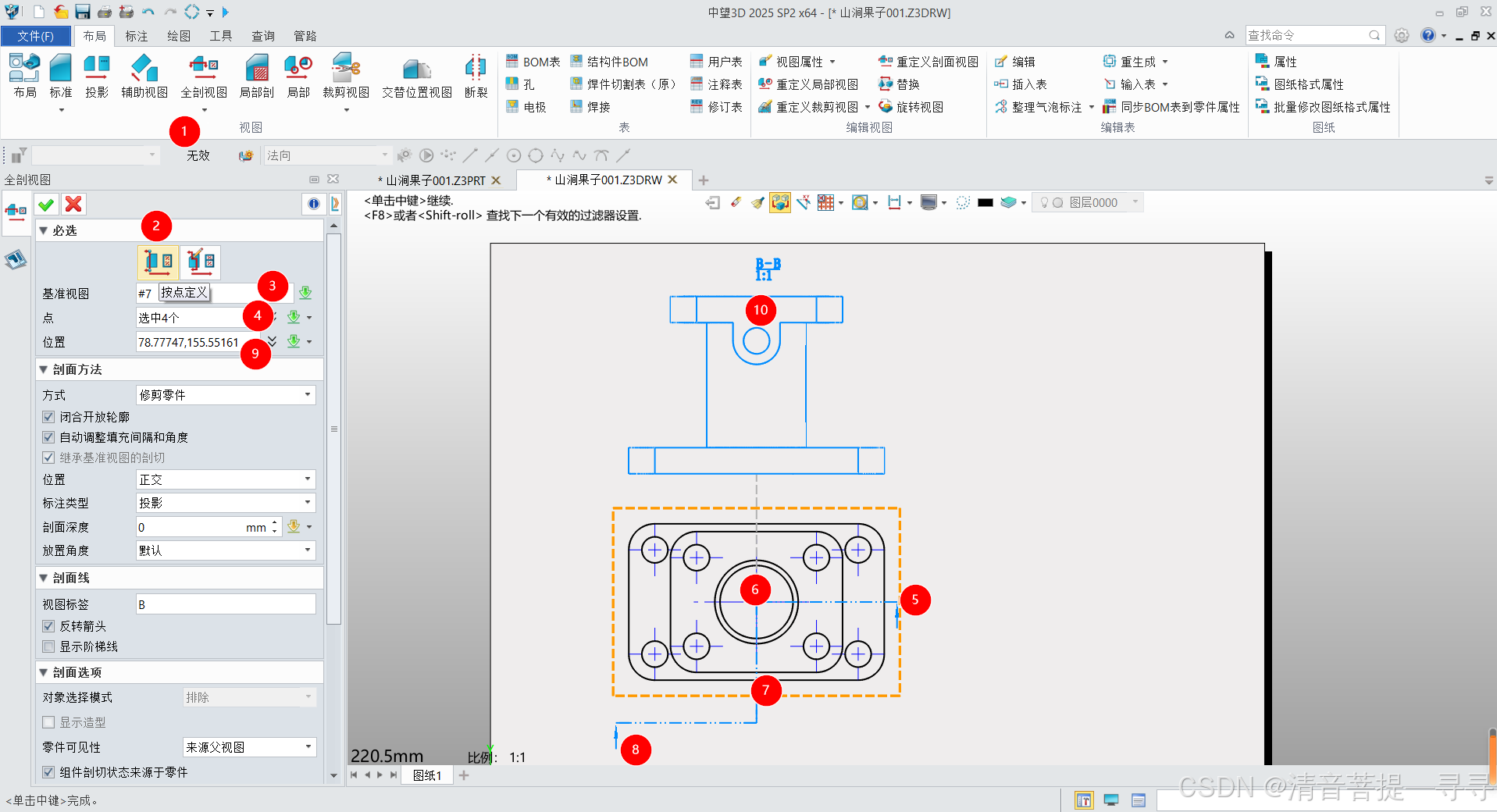

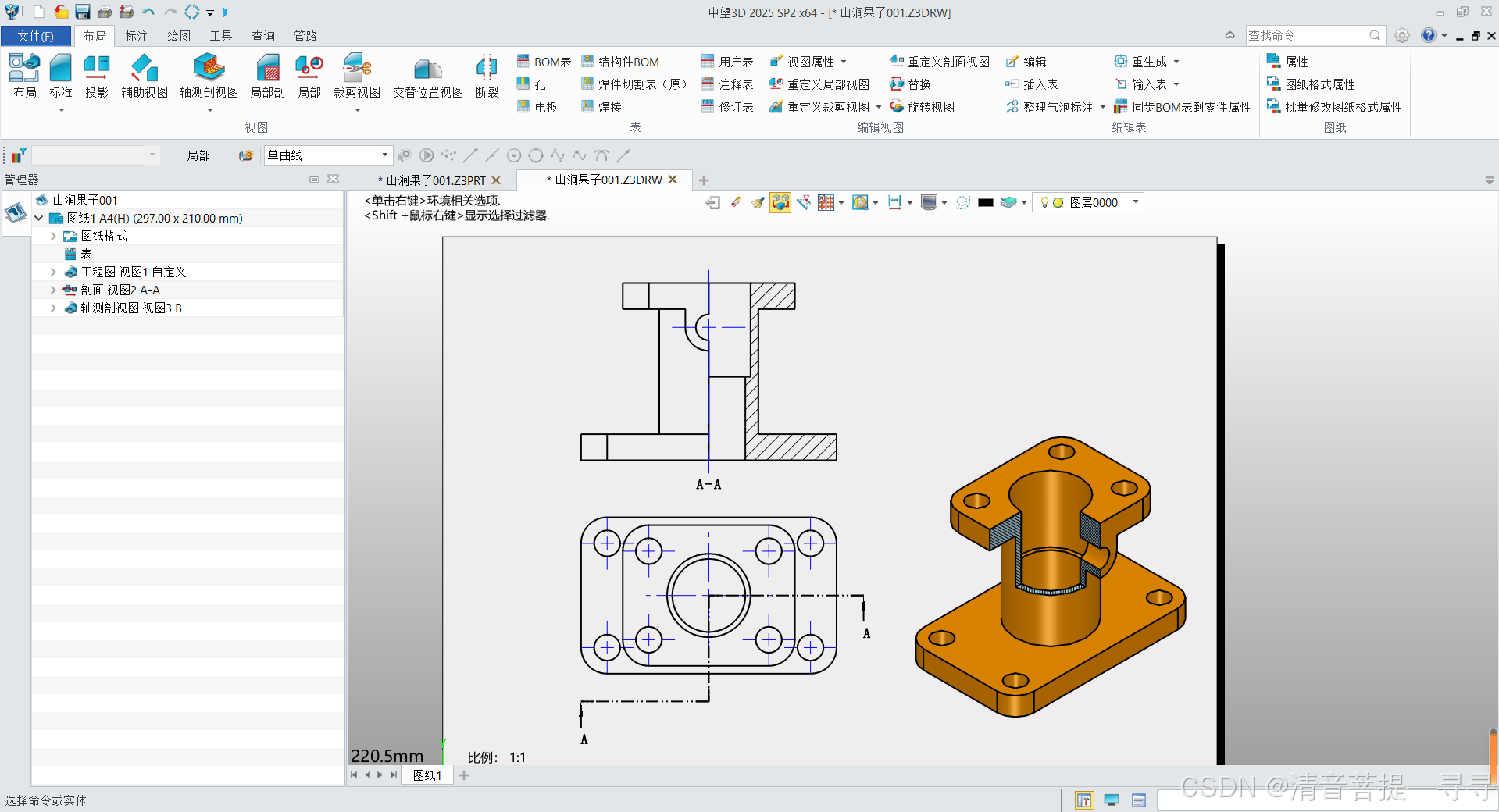

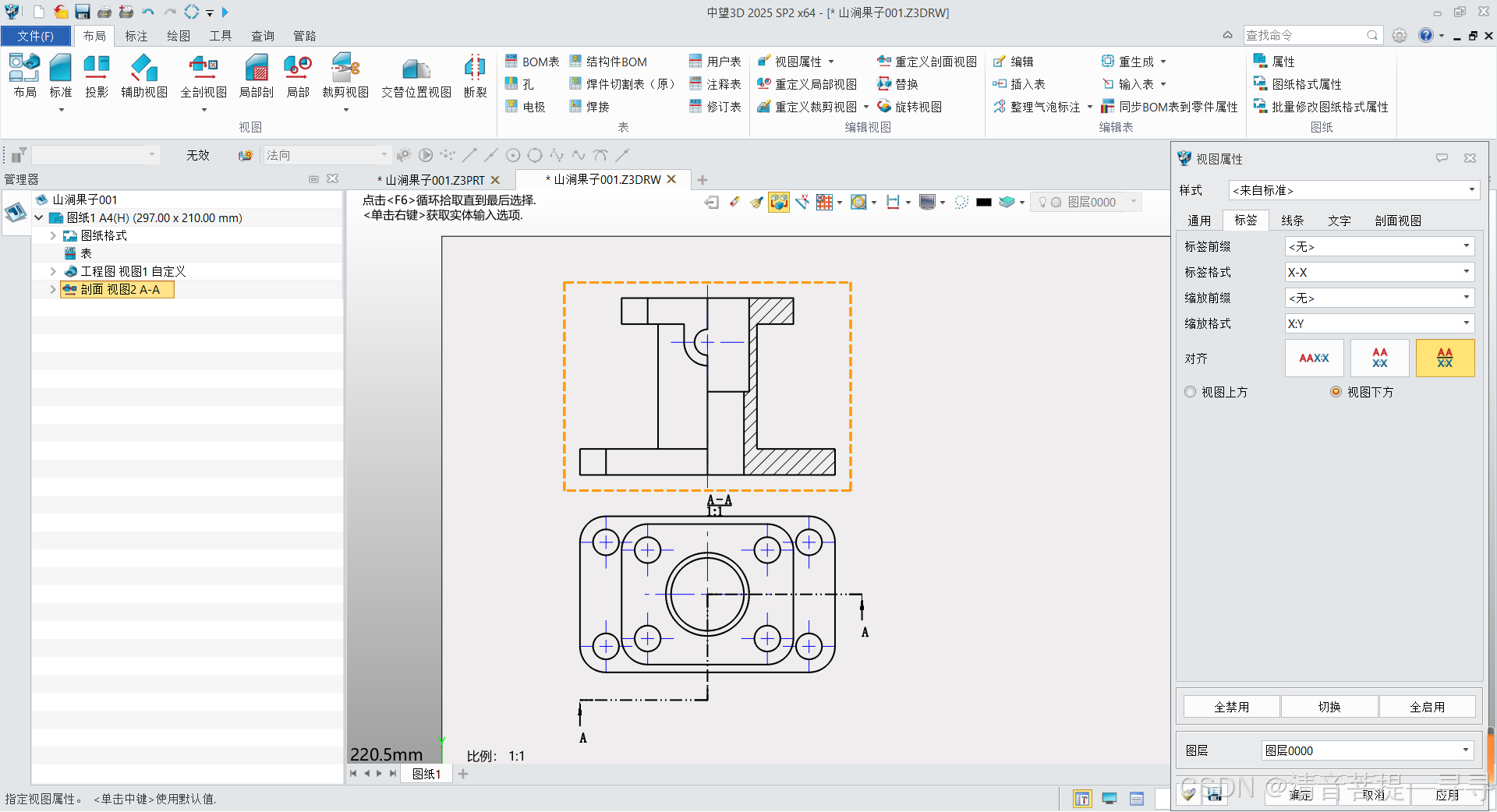

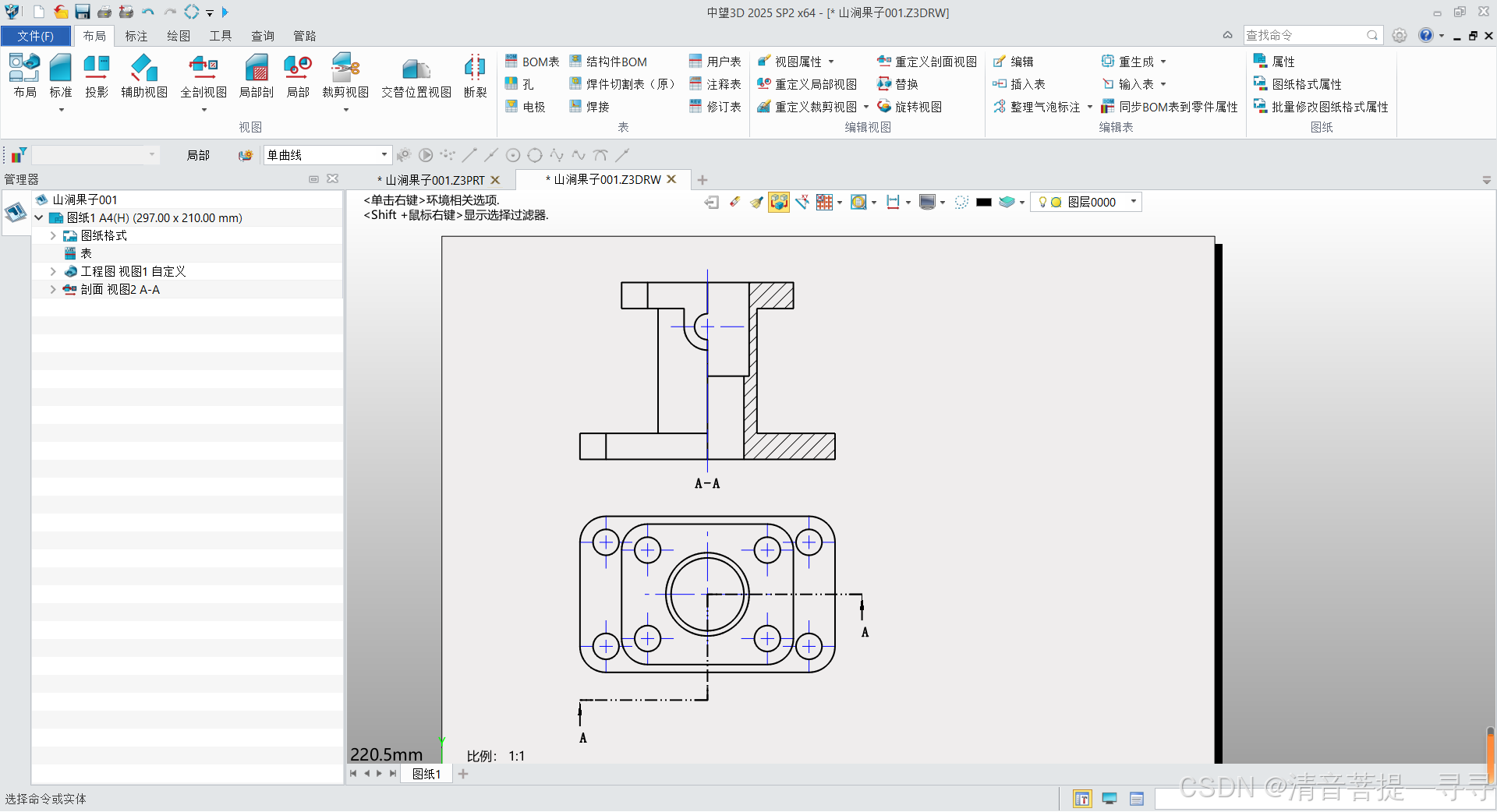

方法一：全剖视图：按点定义

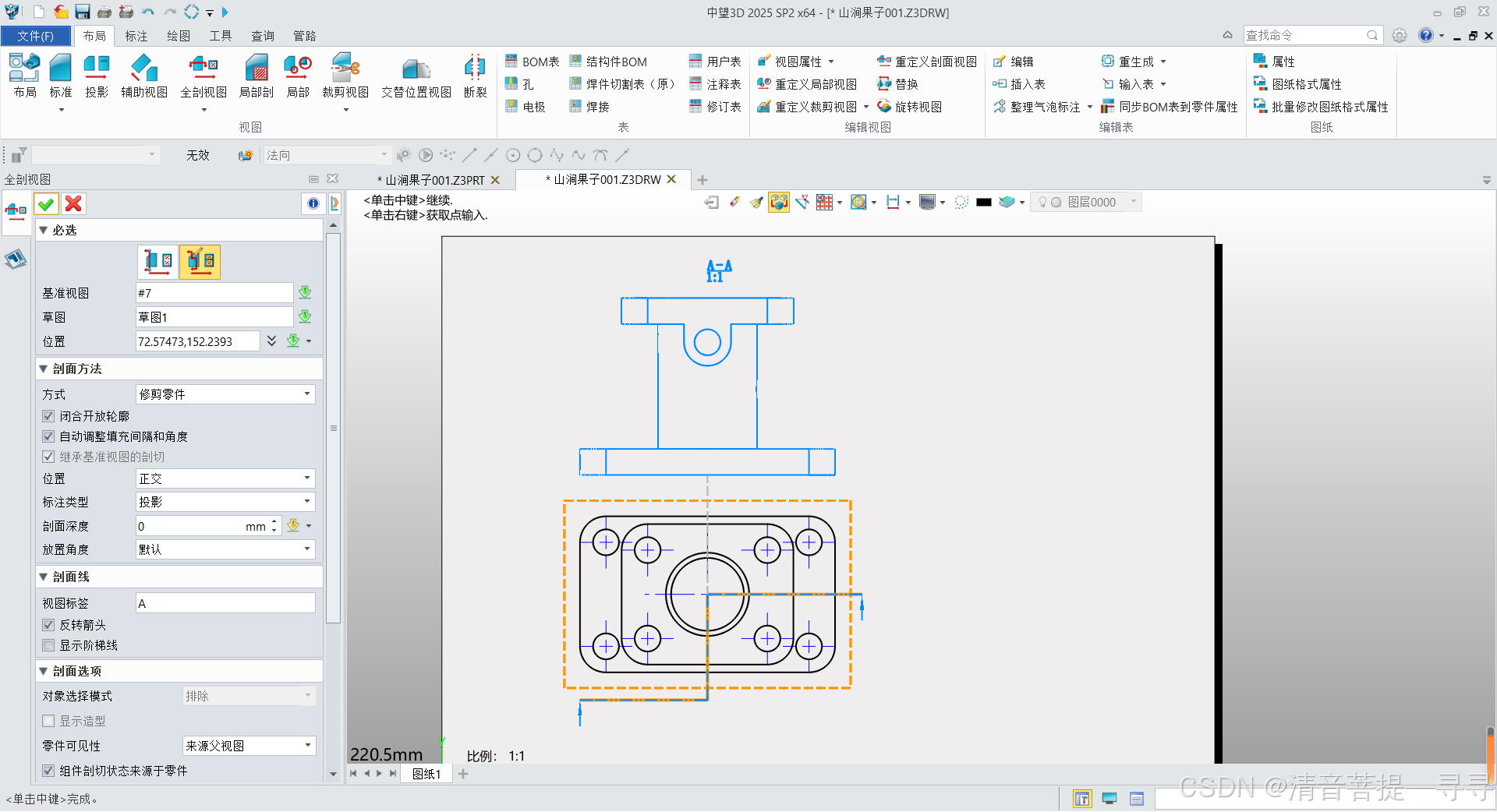

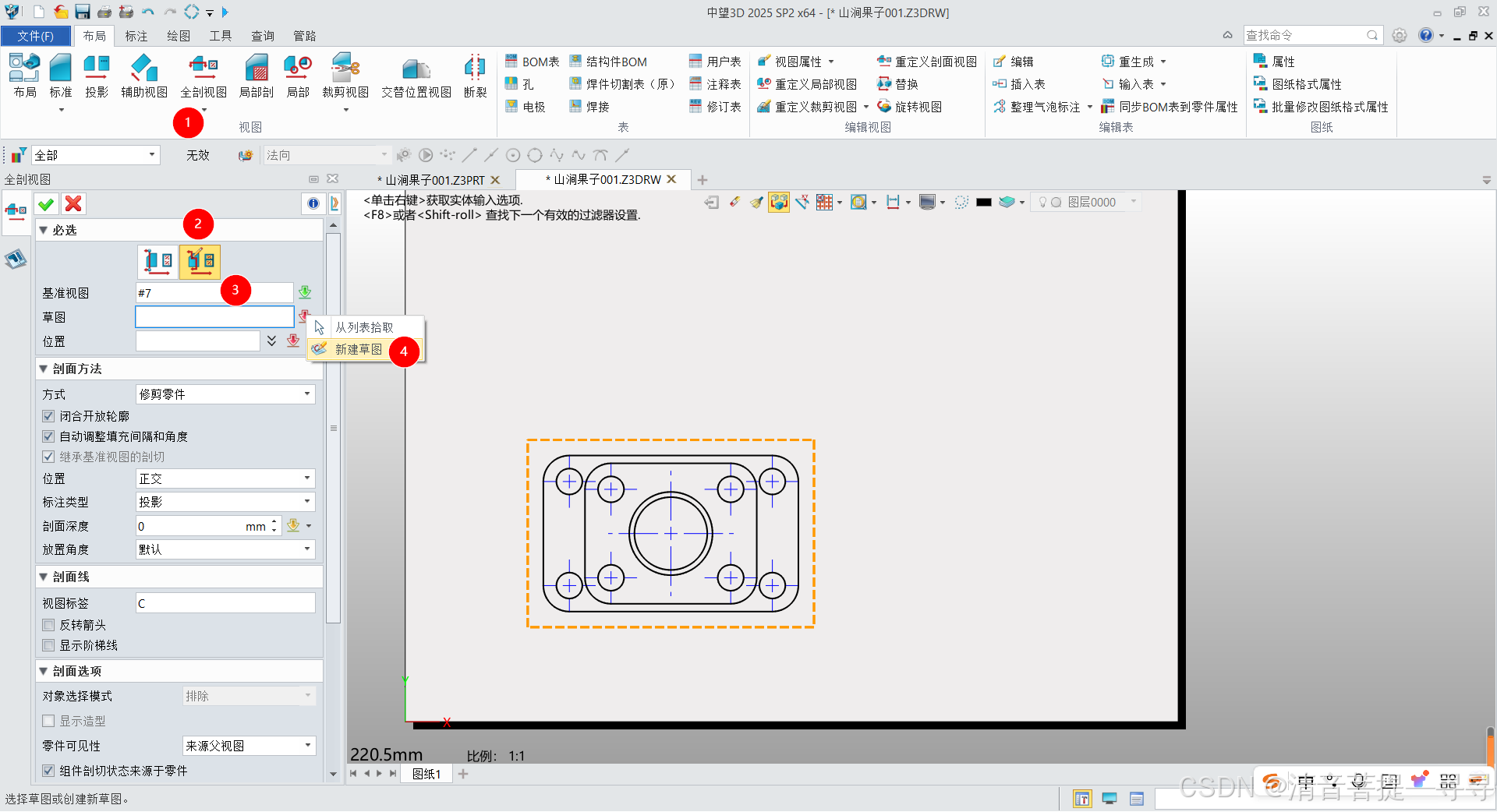

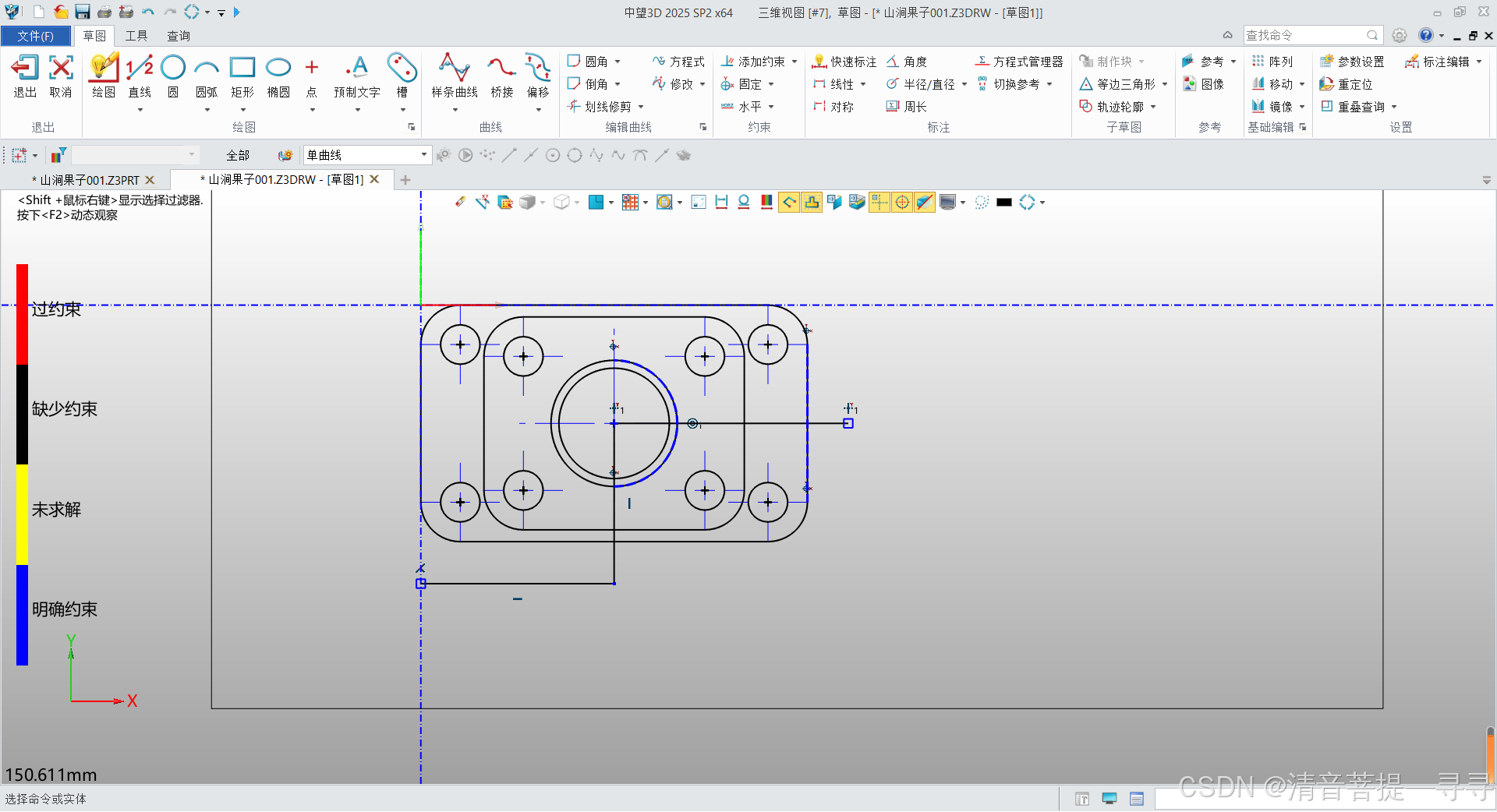

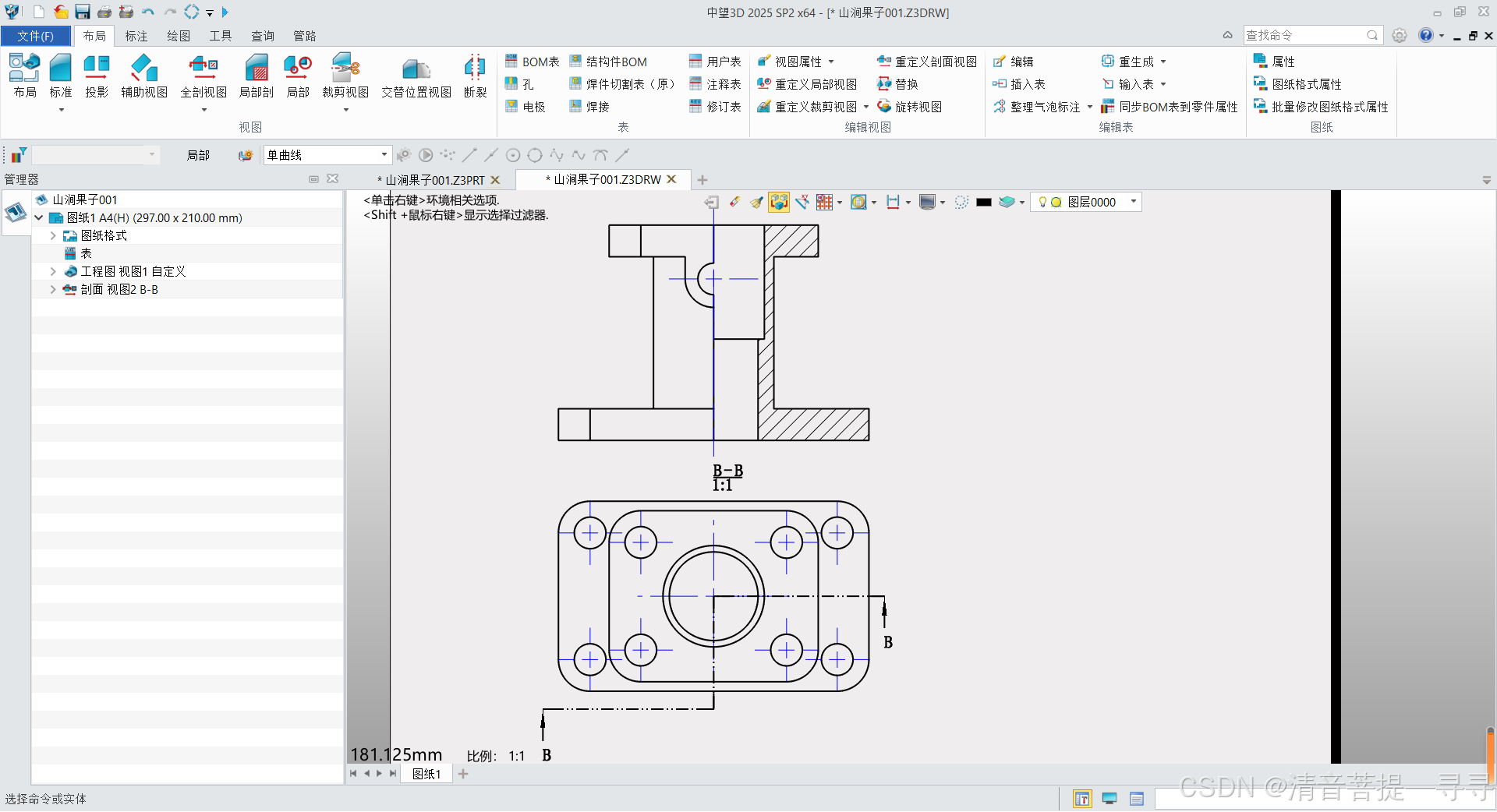

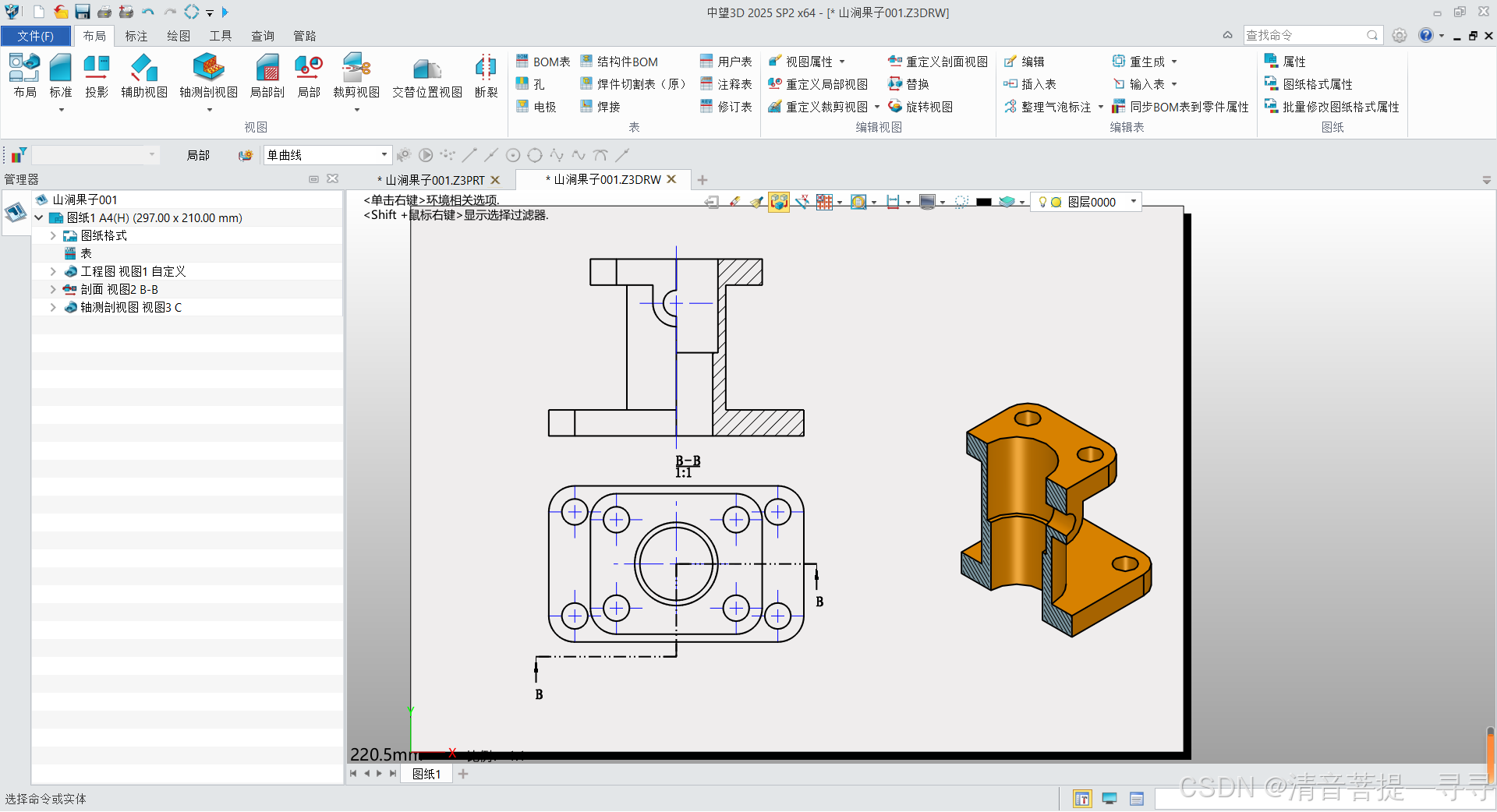

方法二：全剖视图：按草图定义
