SolidWorks工程图：阶梯剖视图（草图定义剖切线）————旧制尺寸线打折剖面视图

阶梯剖也是较常用的剖切形式，但如果用 【剖面视图】功能编辑剖切位置，则尺寸不容易控制，操作不方便。此时可以先绘制剖切位置，再用 【剖面视图】功能快速生成阶梯剖。

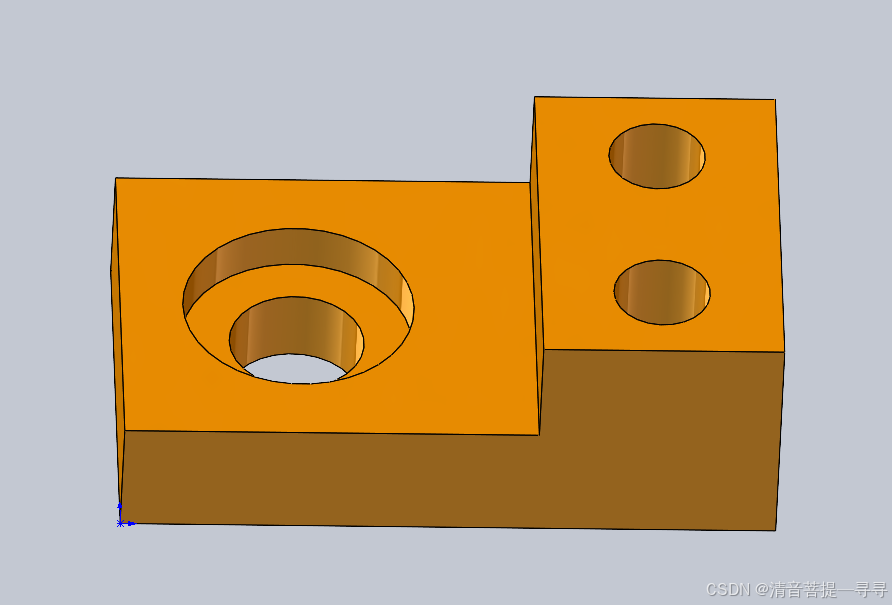

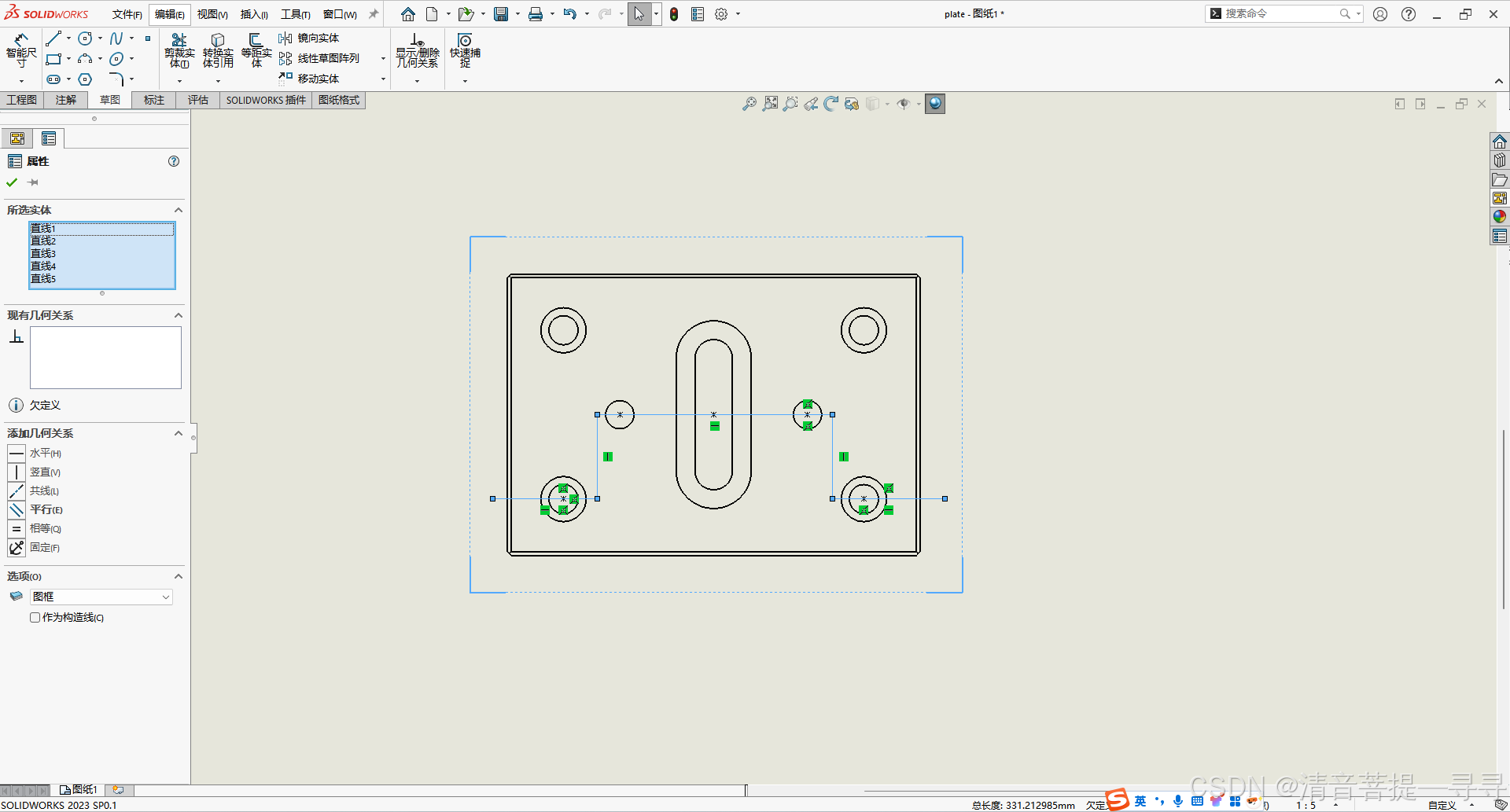

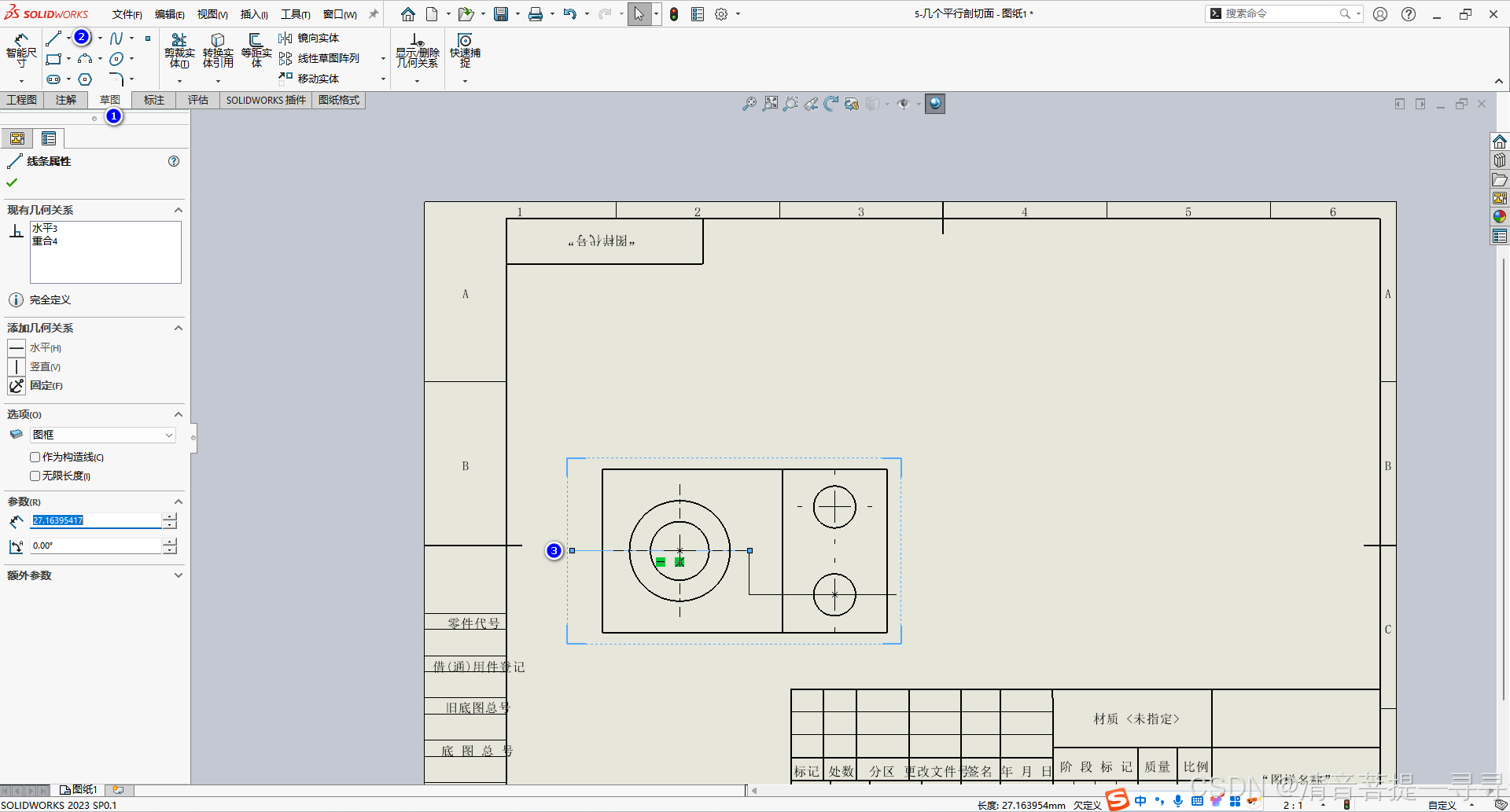

1）单击工具栏【草图】/【直线】，绘制如下图所示的阶梯剖剖切线。

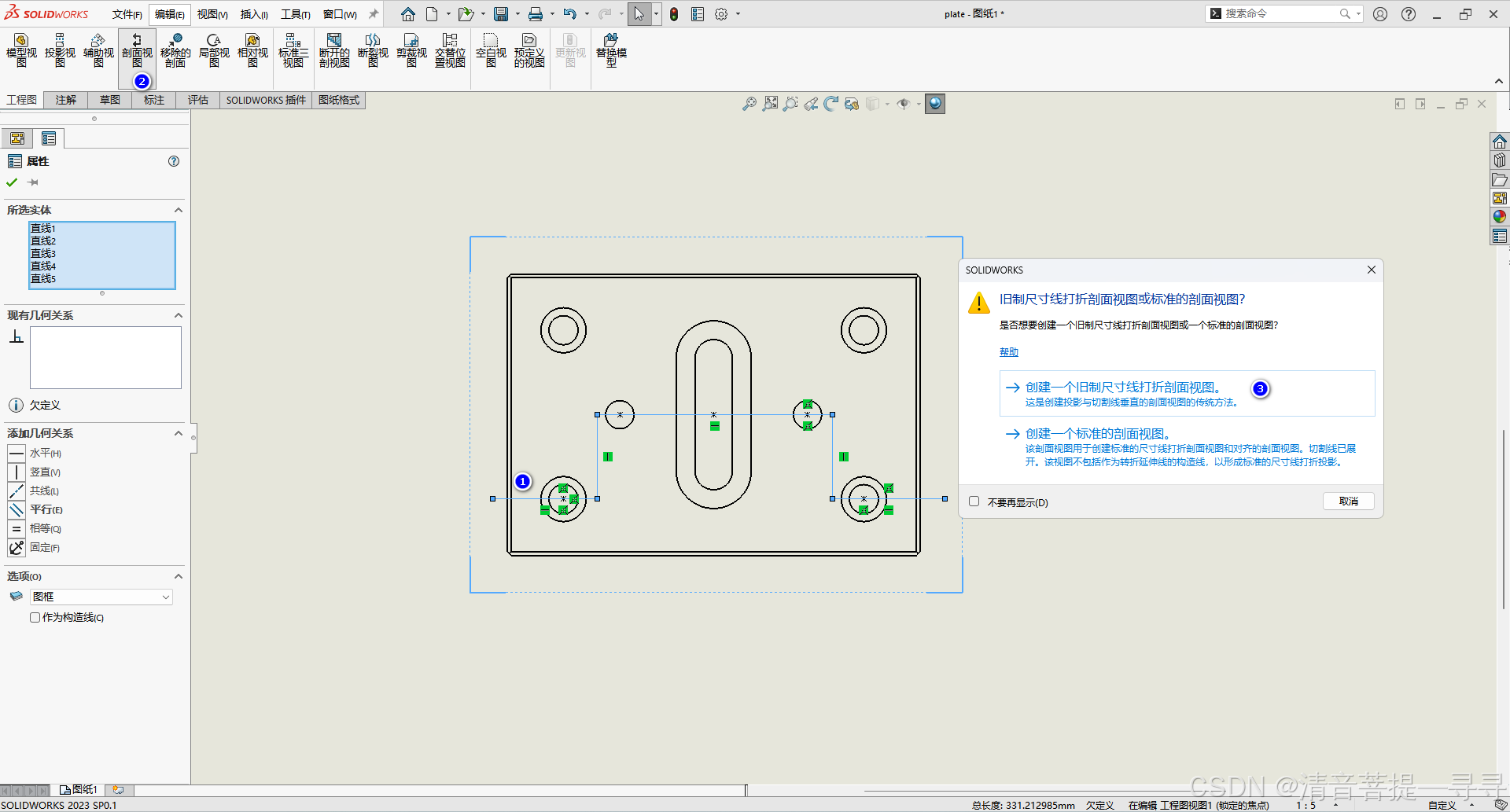

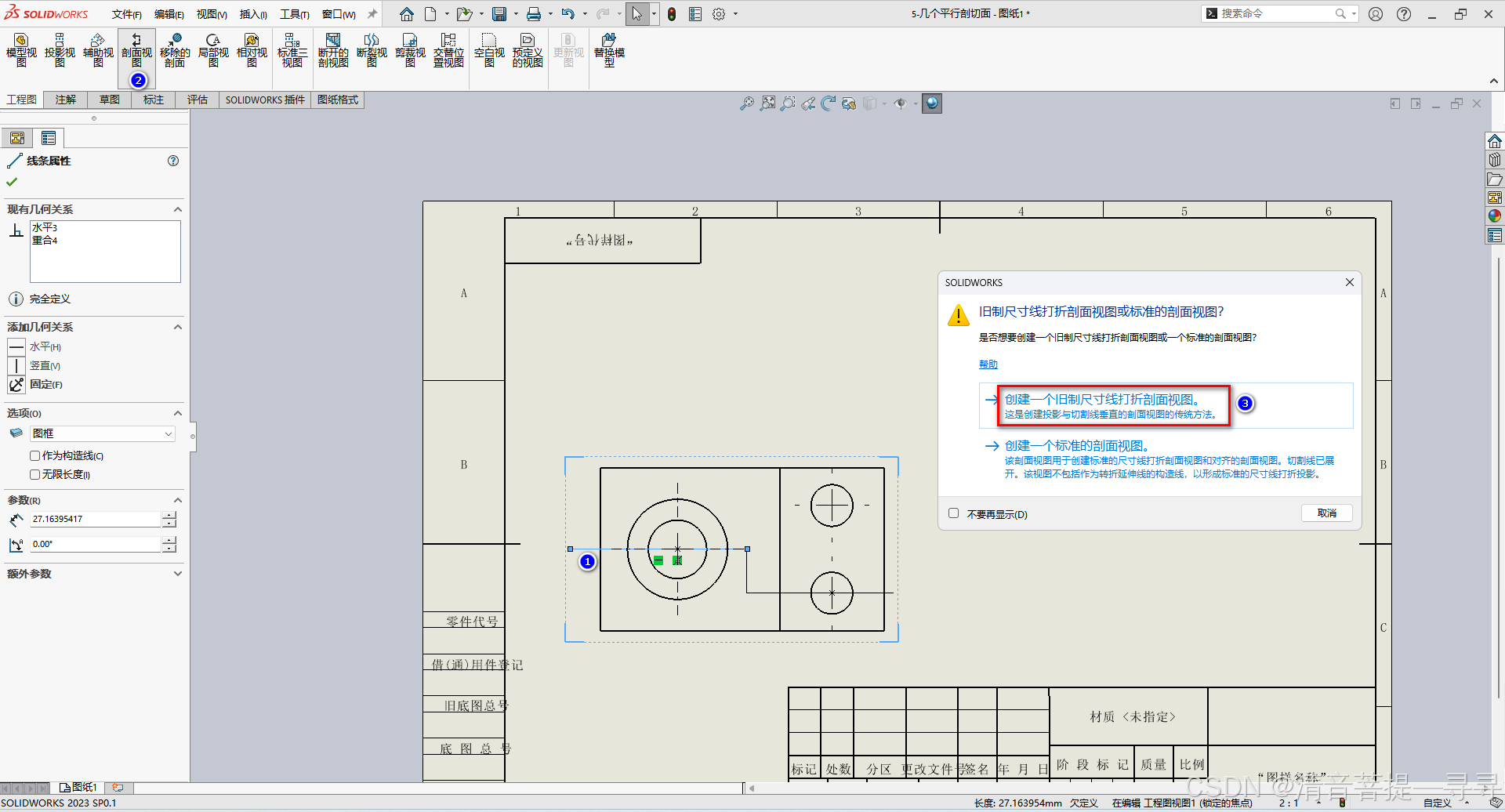

2）选中剖切线中的一条，单击工具栏【视图布局】/【剖面视图】，系统弹出选择剖面选项，选择第一个选项。

【剖面视图】选择：创建一个旧制尺寸线打折剖面视图

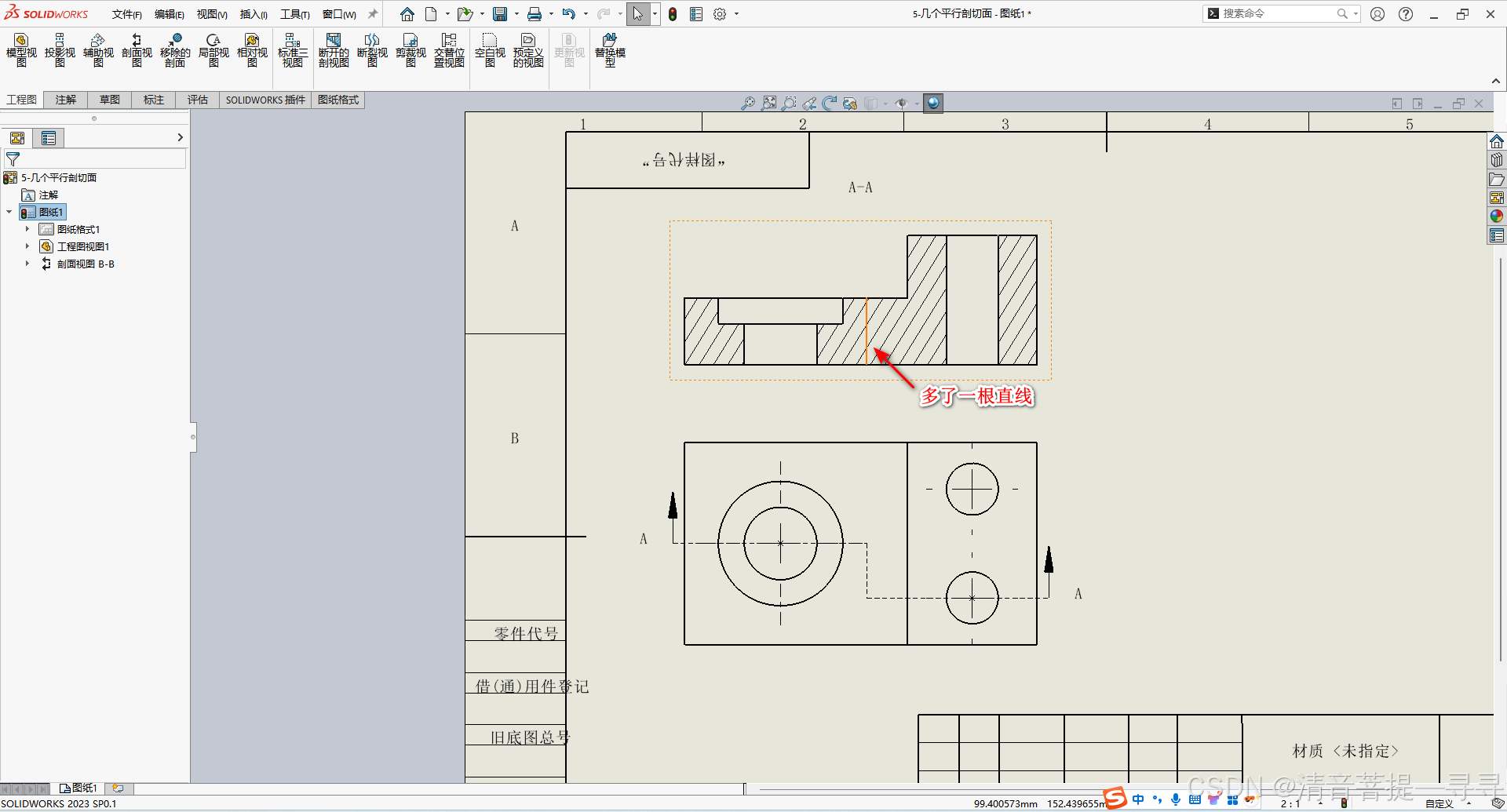

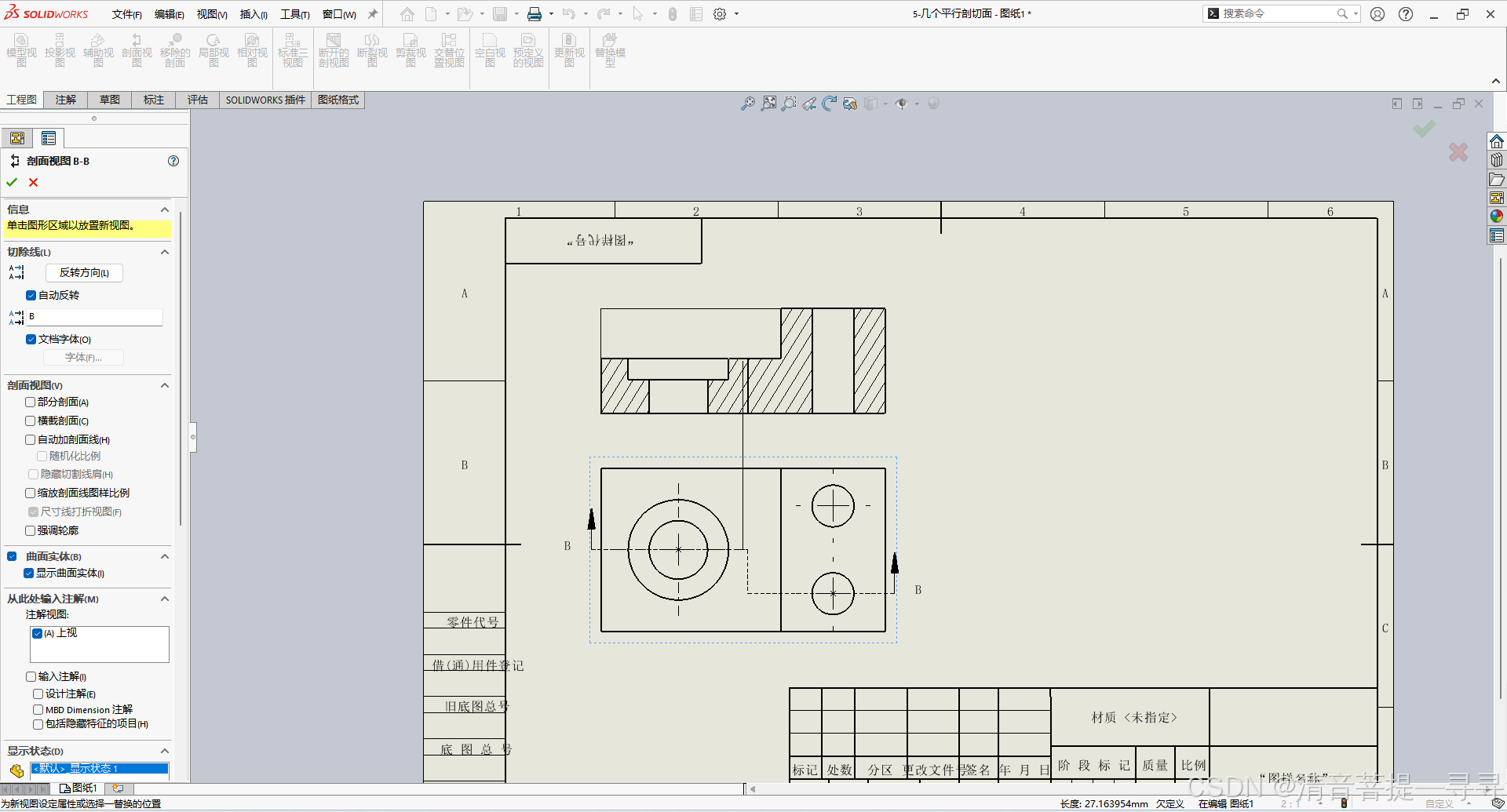

可以看到这个图多了一根直线。

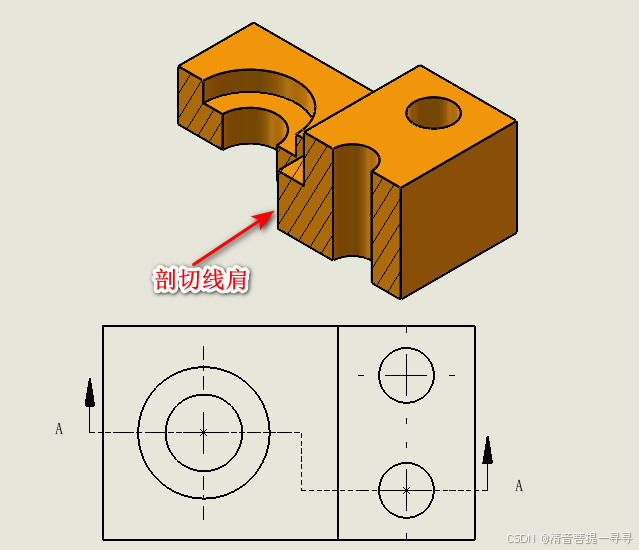

这时这个图还不符合国标机械制图的“阶梯剖视图”的要求，有一条转折线是多余的。

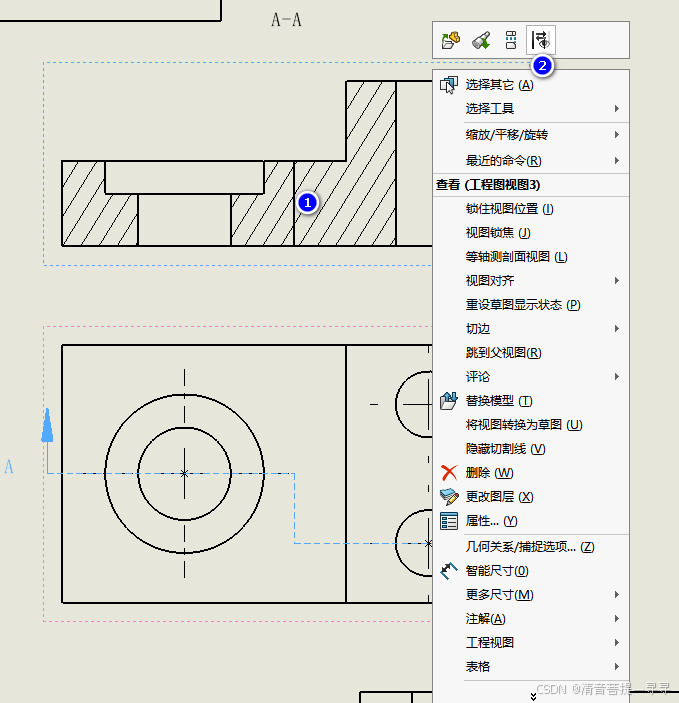

选中多余的线条点击鼠标右键选“隐藏”把它去掉。。

隐藏边线（隐藏不必要的线）

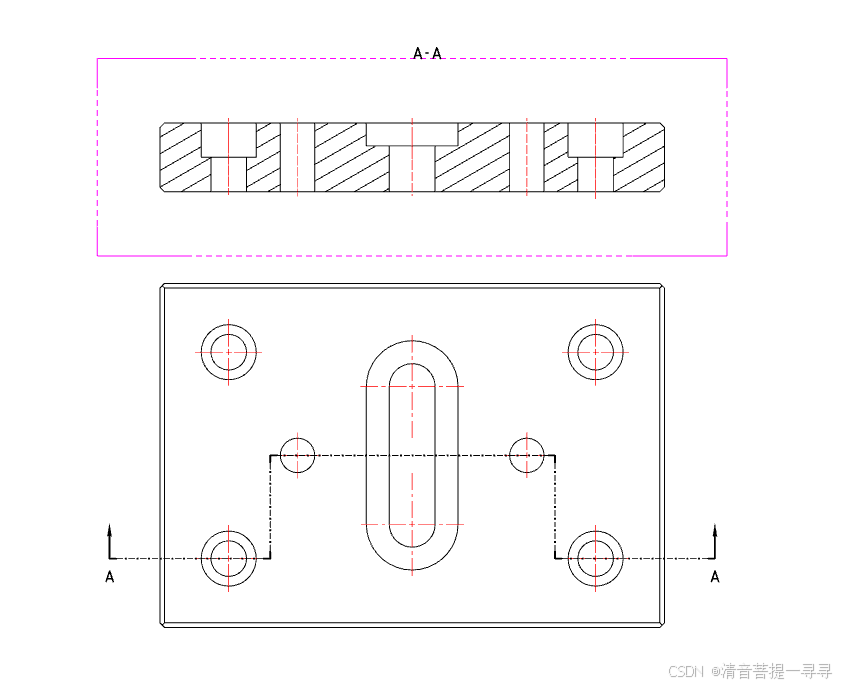

现在符合国标了。。。。

备注：

（1）先在工程图的被剖视图上，用“草图”的“直线”命令绘出所需要的转折线;

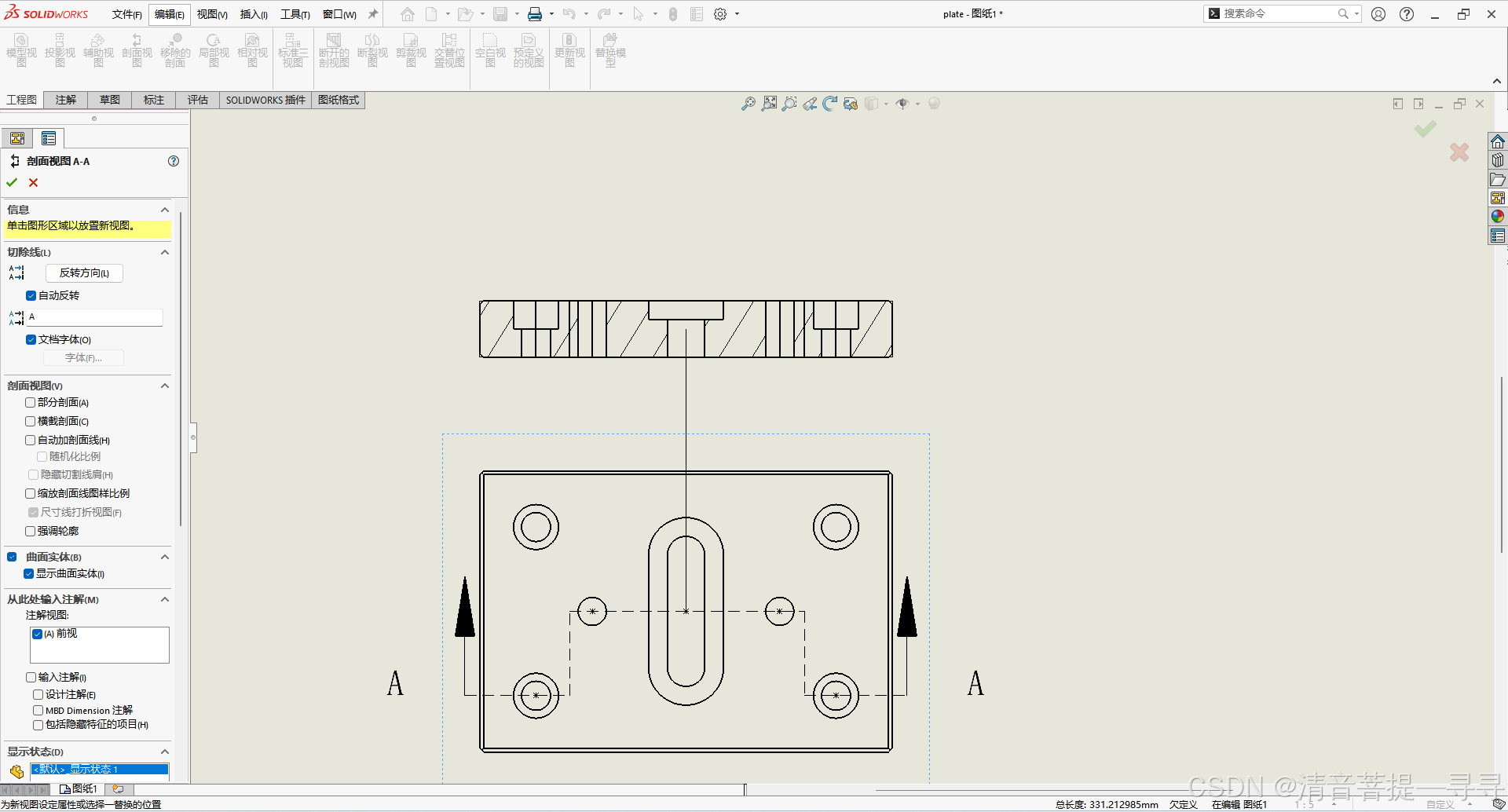

（2）按住Ctrl键点选刚才绘出的所有线段；在“视图布局”里点选“剖面视图”,跳出一个对话框，点选“创建一个旧制尺寸线打折剖面视图”；

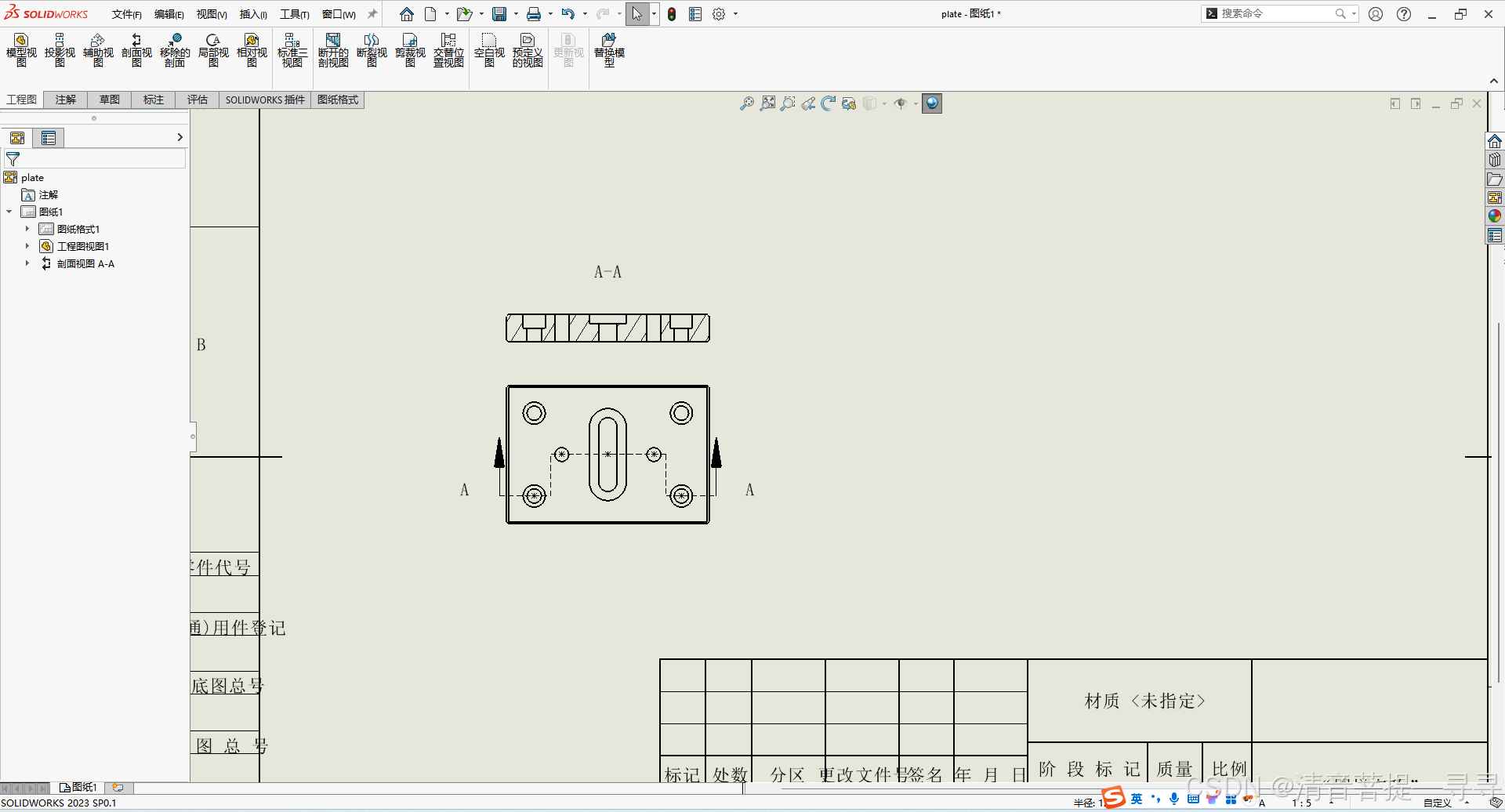

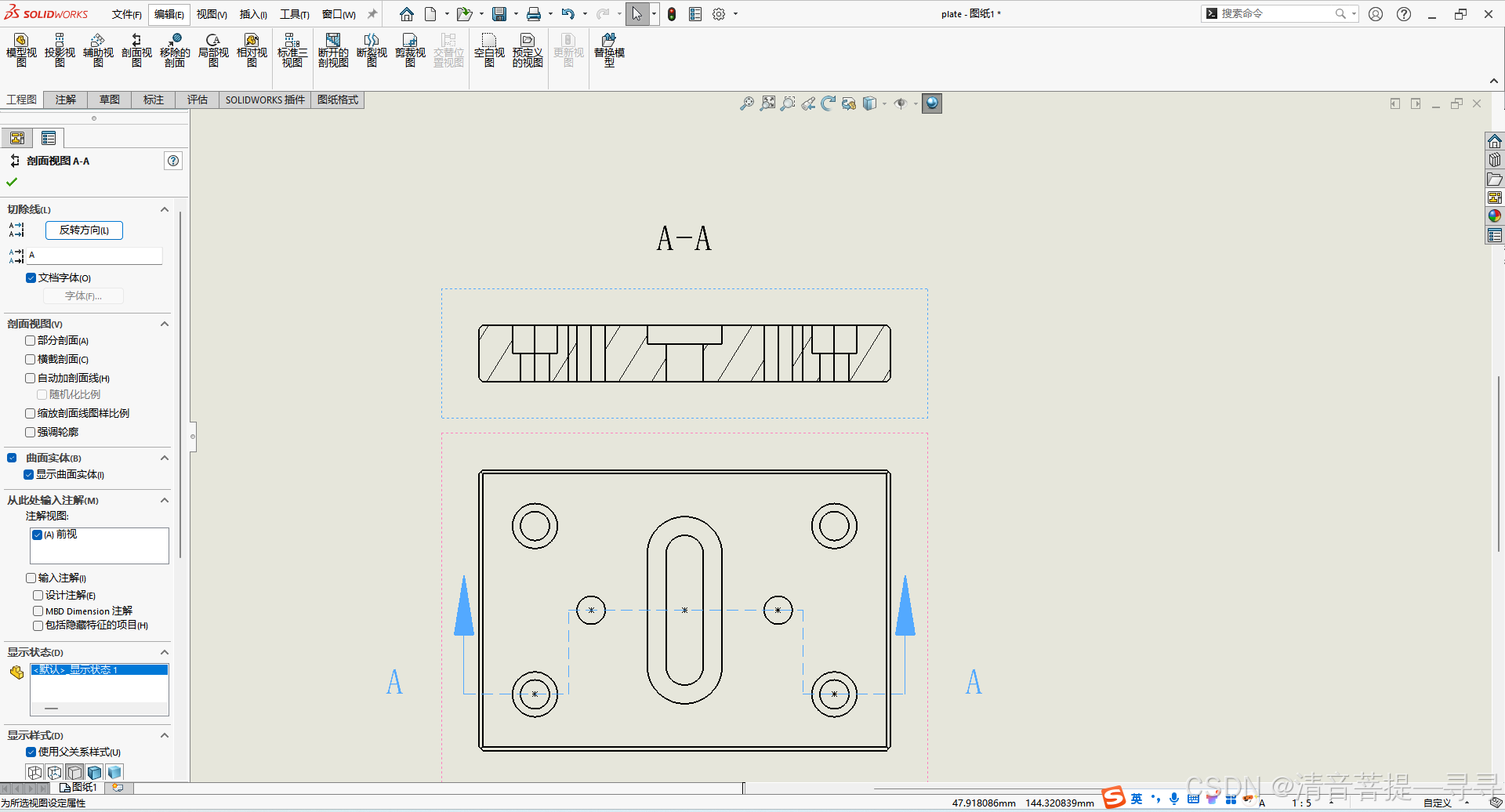

（3）将剖出来的视图移动到所需要的位置；

隐藏不必要的线

这时这个图还不符合国标机械制图的“阶梯剖视图”的要求，有2条转折线是多余的如下图：

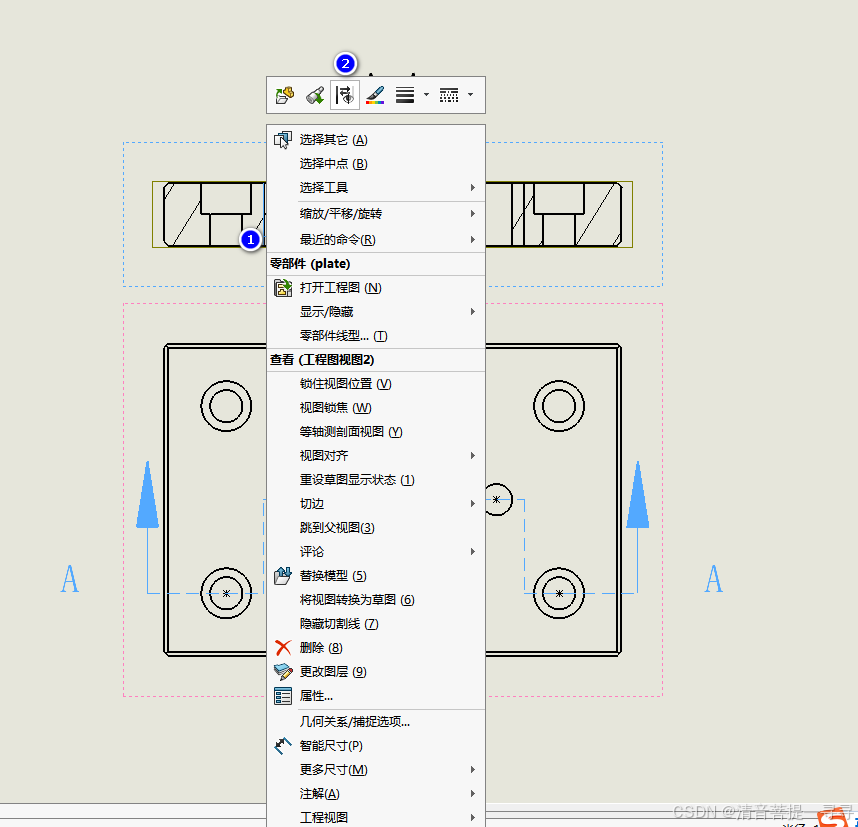

选中多余的线条点击鼠标右键选“隐藏”把它去掉，如果是圆孔要加上中心线：

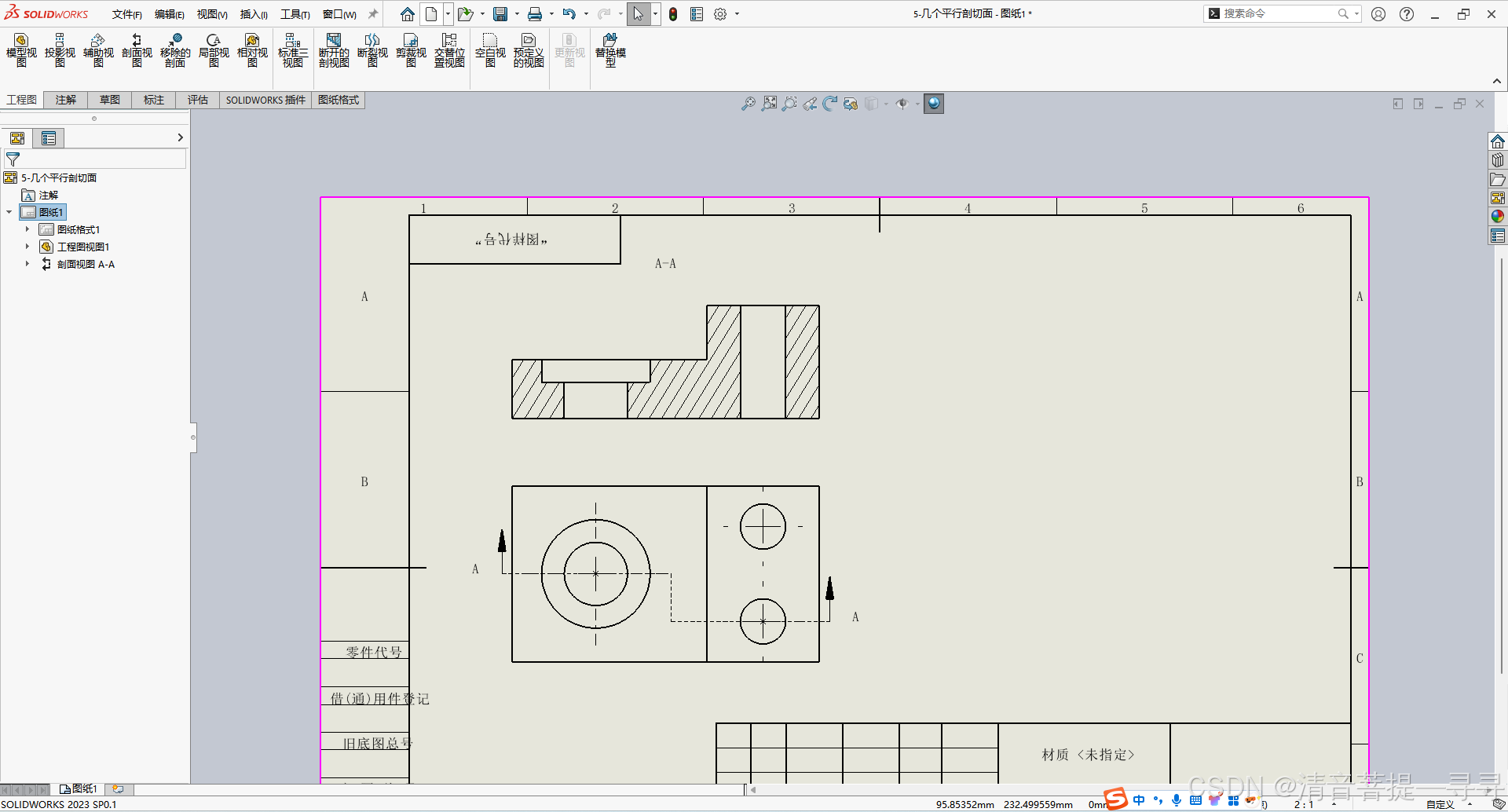

现在符合国标了
