中望3D2025工程图：旋转剖视图+阶梯剖视图——复合剖视图（组合剖切面剖切）

心诚的文字

已于 2025-04-15 08:25:12 修改

阅读量188

点赞数 1

分类专栏：工业软件中望3D 文章标签：中望3D

于 2025-04-15 08:20:44 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/weixin_43911798/article/details/147237941

版权

工业软件同时被 2 个专栏收录

615 篇文章

订阅专栏

494 篇文章

订阅专栏

在这里插入图片描述

对齐剖视图

视图在两个方向剖视然后对齐。当剖切圆形零件希望显示出零件的两个不同特征时，通常使用该选项。
在这里插入图片描述

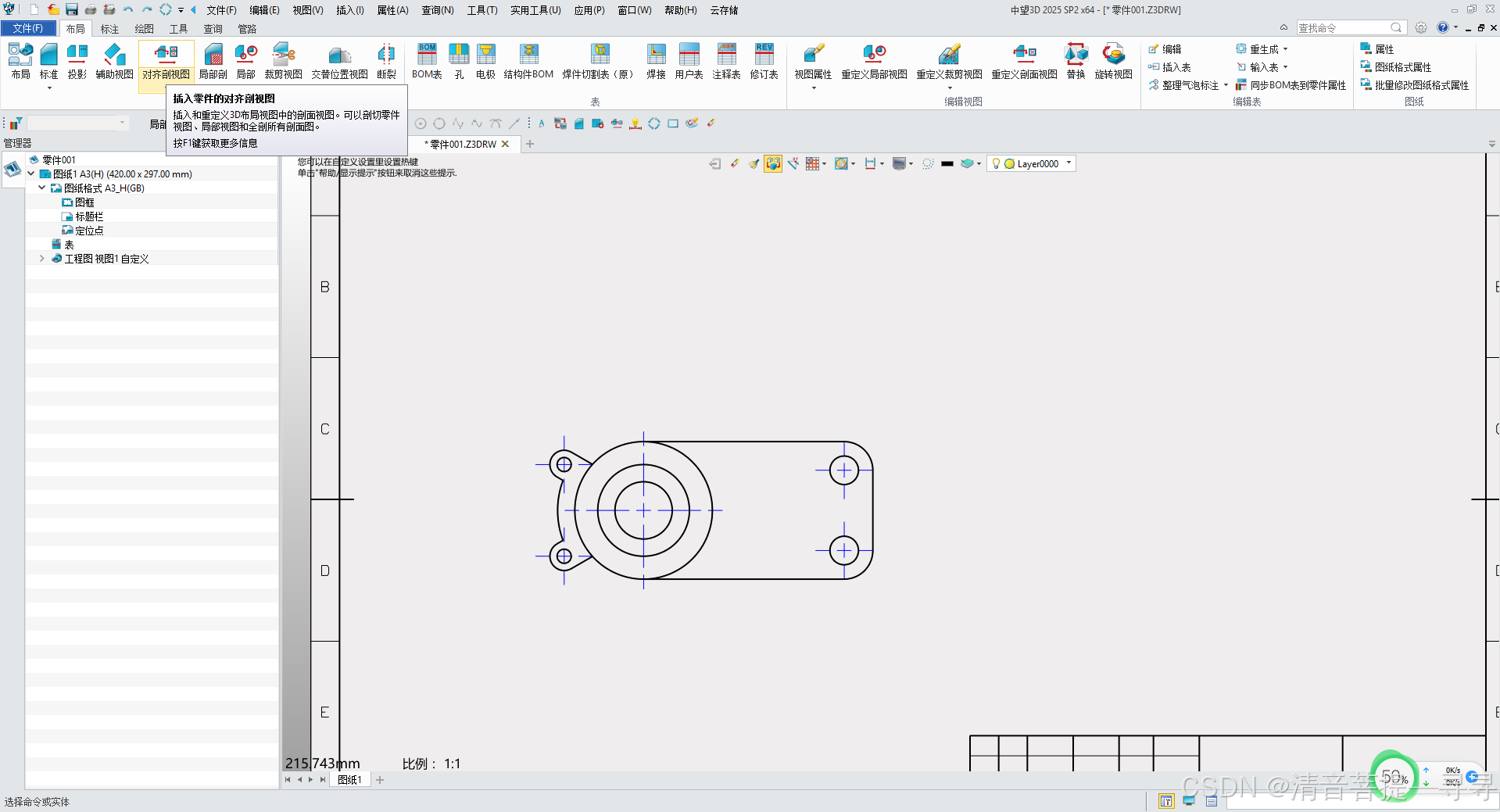

位置：布局 Ribbon 栏->视图->对齐剖视图

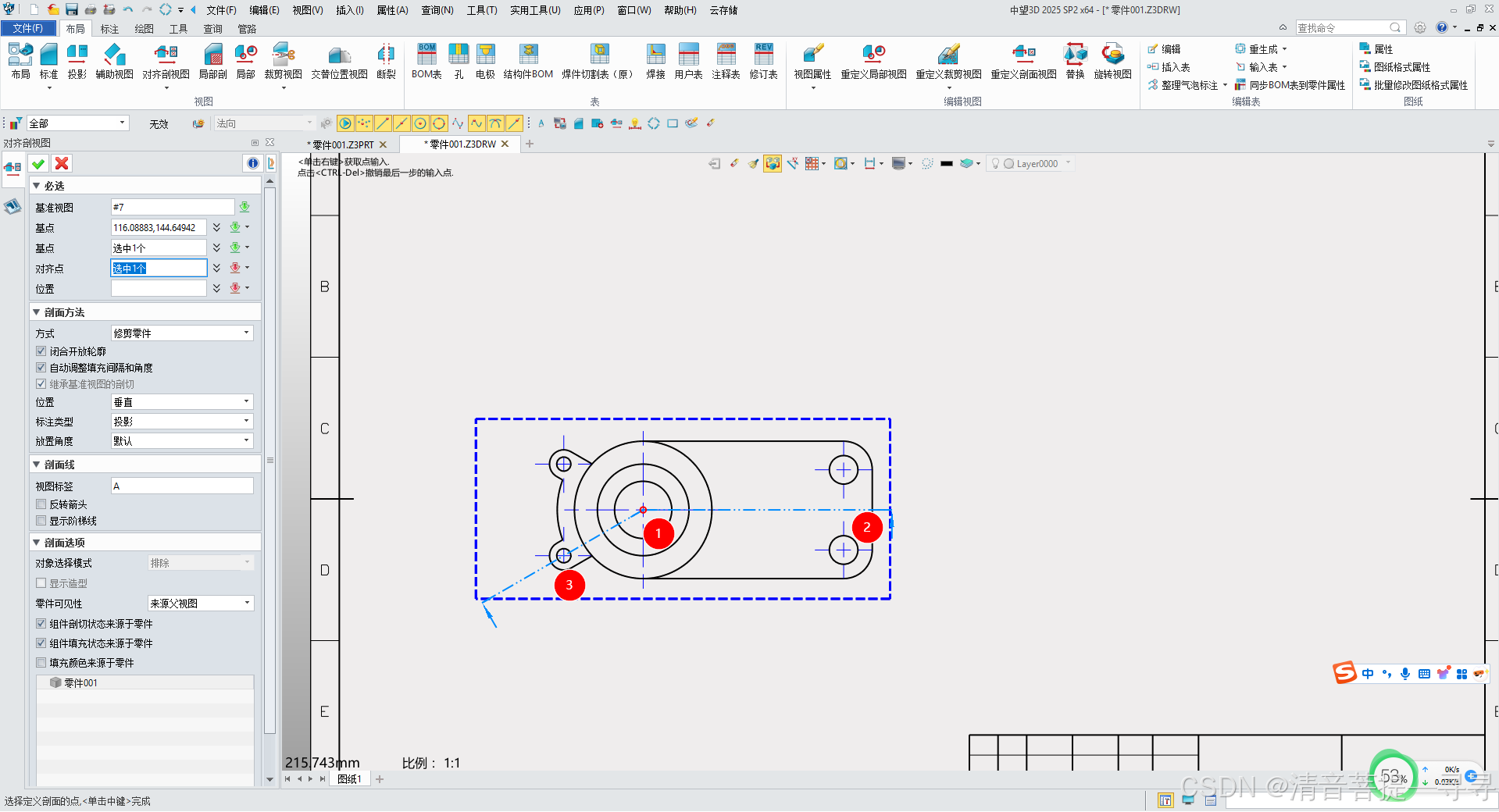

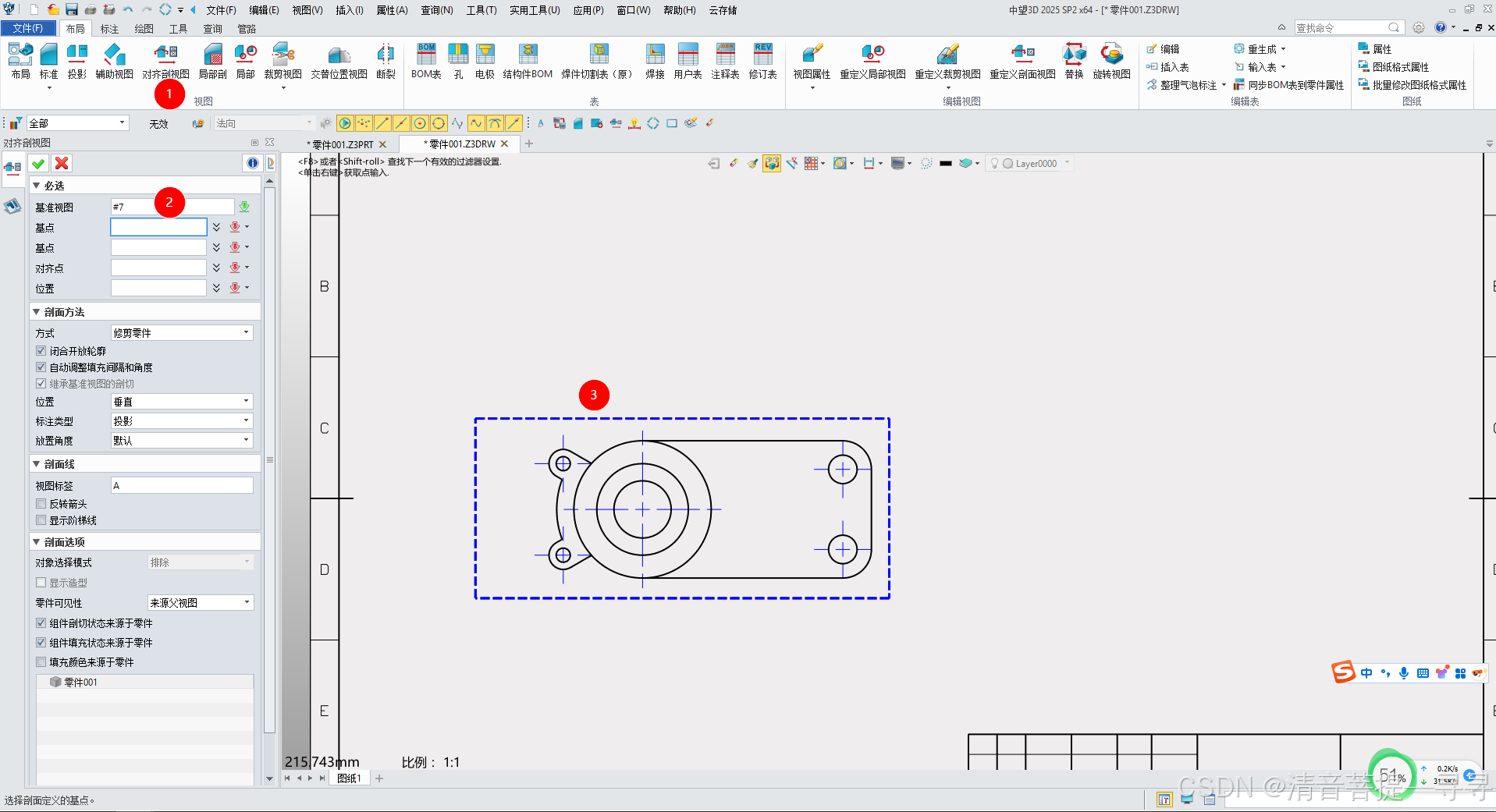

（1）选择基准视图

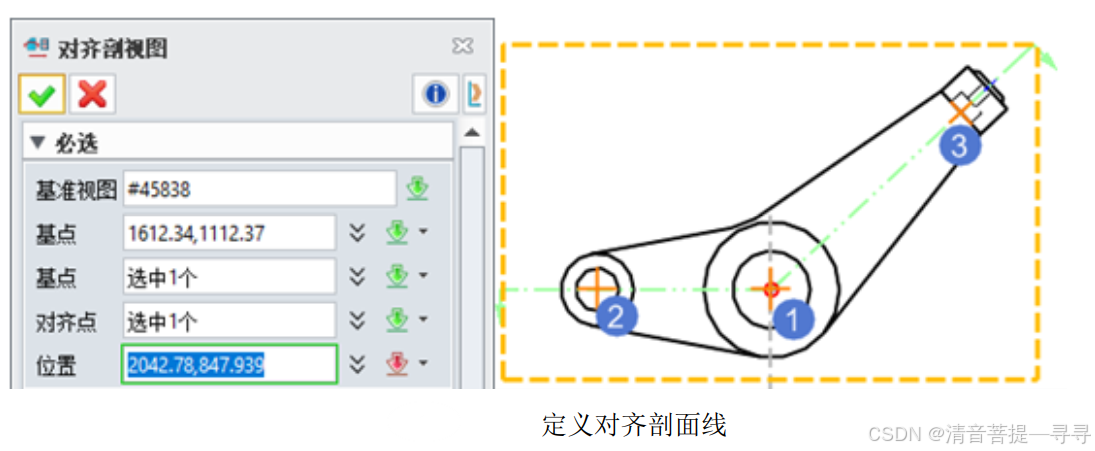

（2）选择点来定义剖面线，包括基点和对齐点。

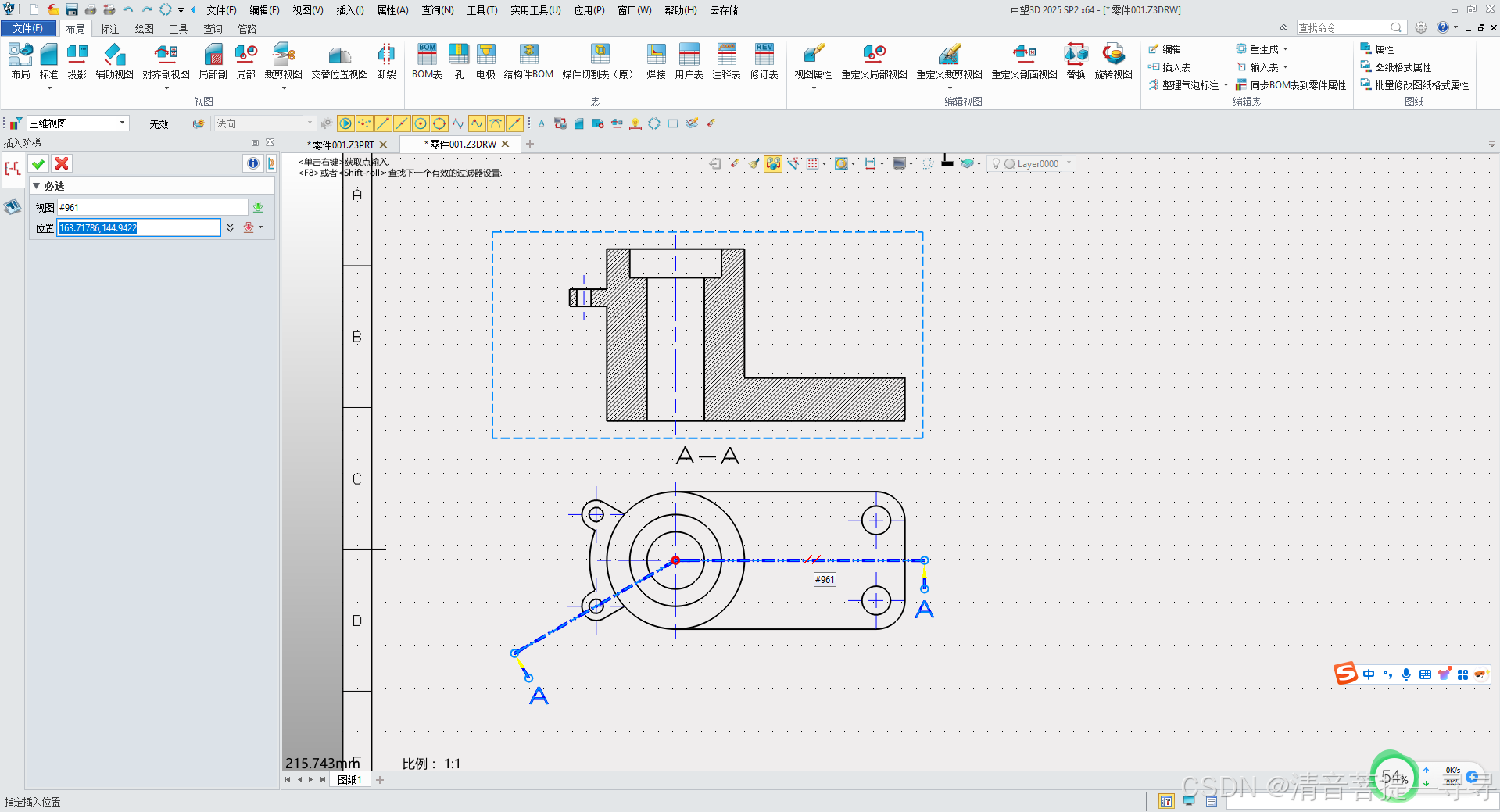

在这里插入图片描述

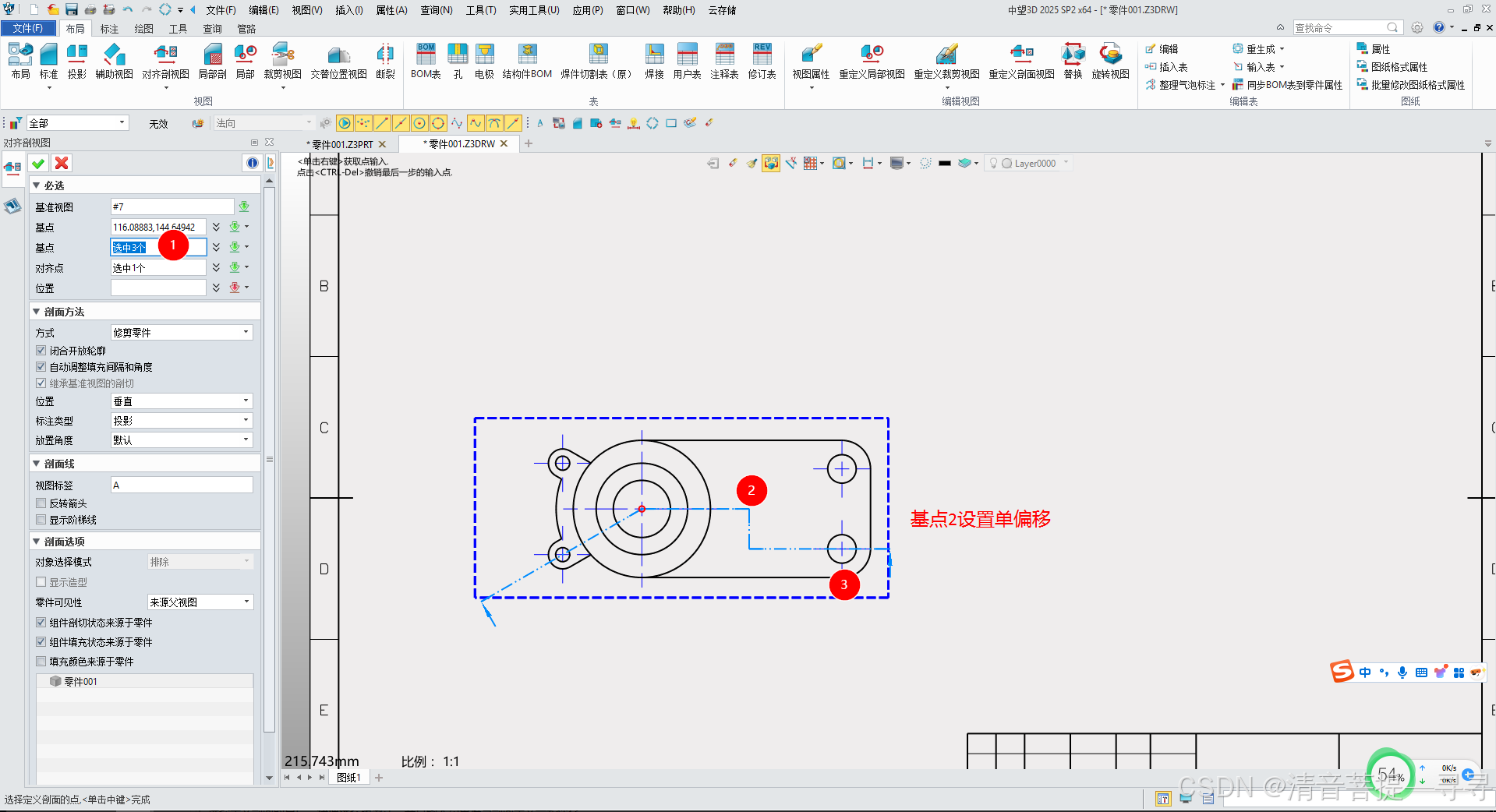

基点2设置单偏移。。

在这里插入图片描述

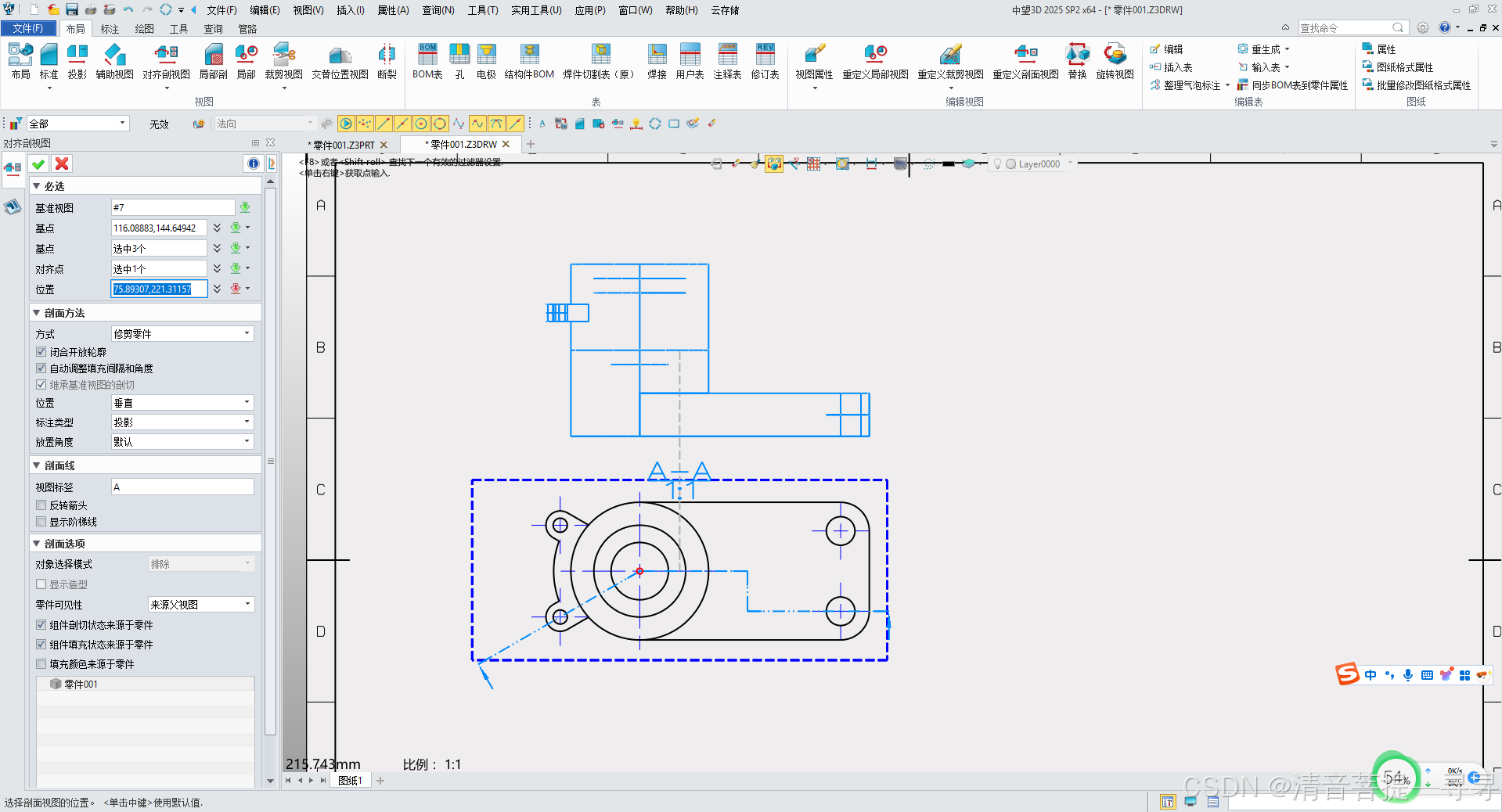

（3）根据需要定义视图标签的文字和设置其他参数。

在这里插入图片描述

注释：

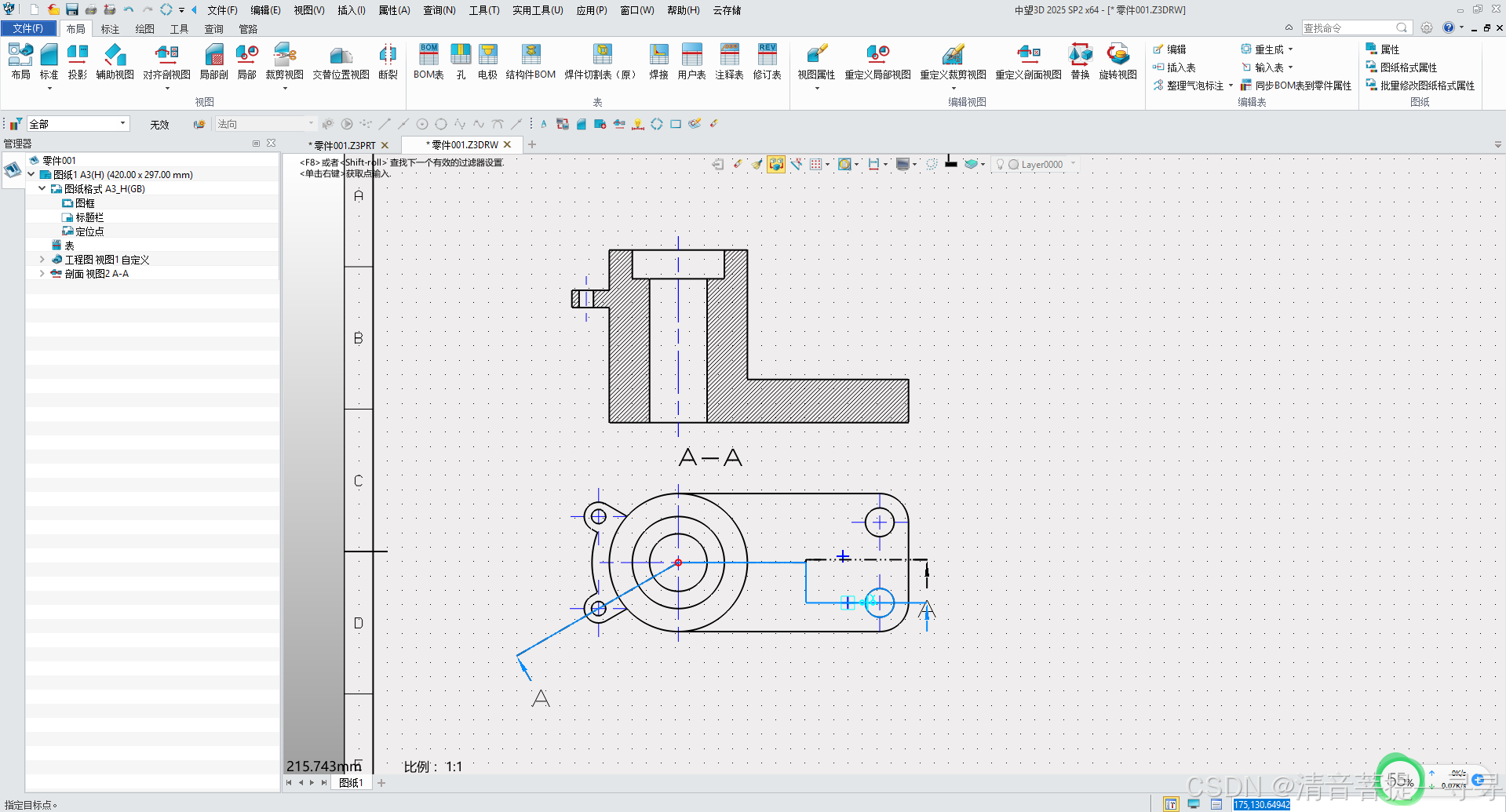

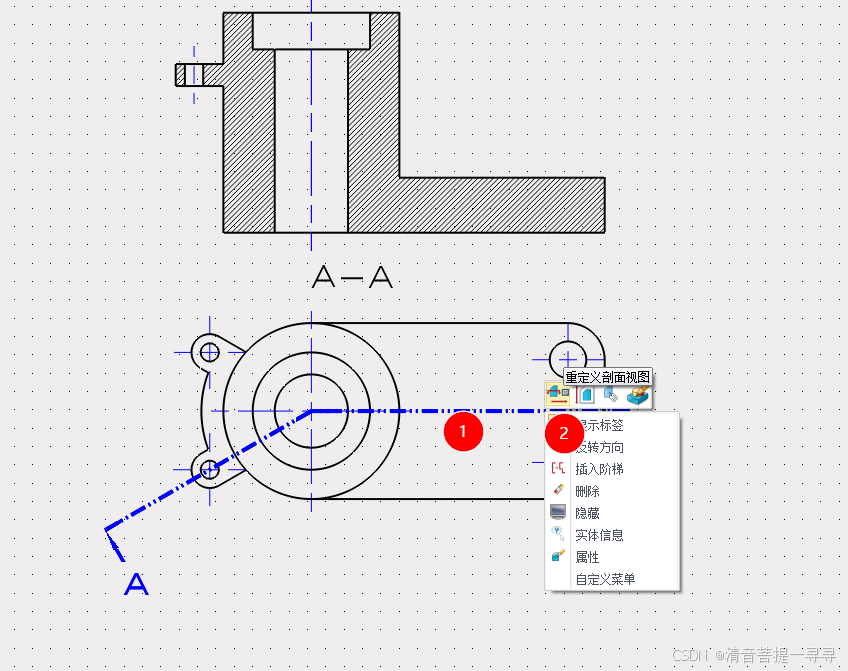

剖切线重定义

在这里插入图片描述

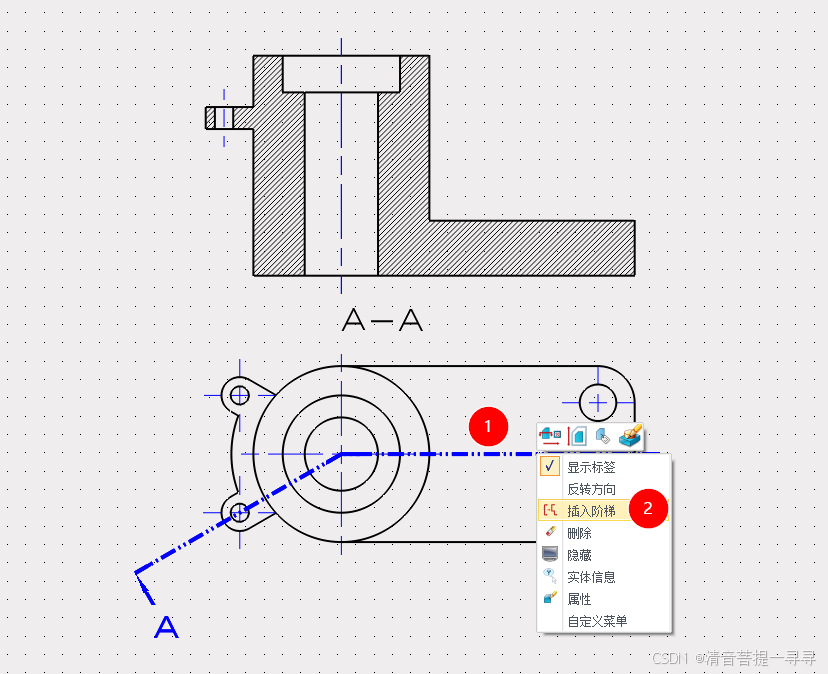

插入阶梯剖

在这里插入图片描述
