Onshape工程图：辅助视图

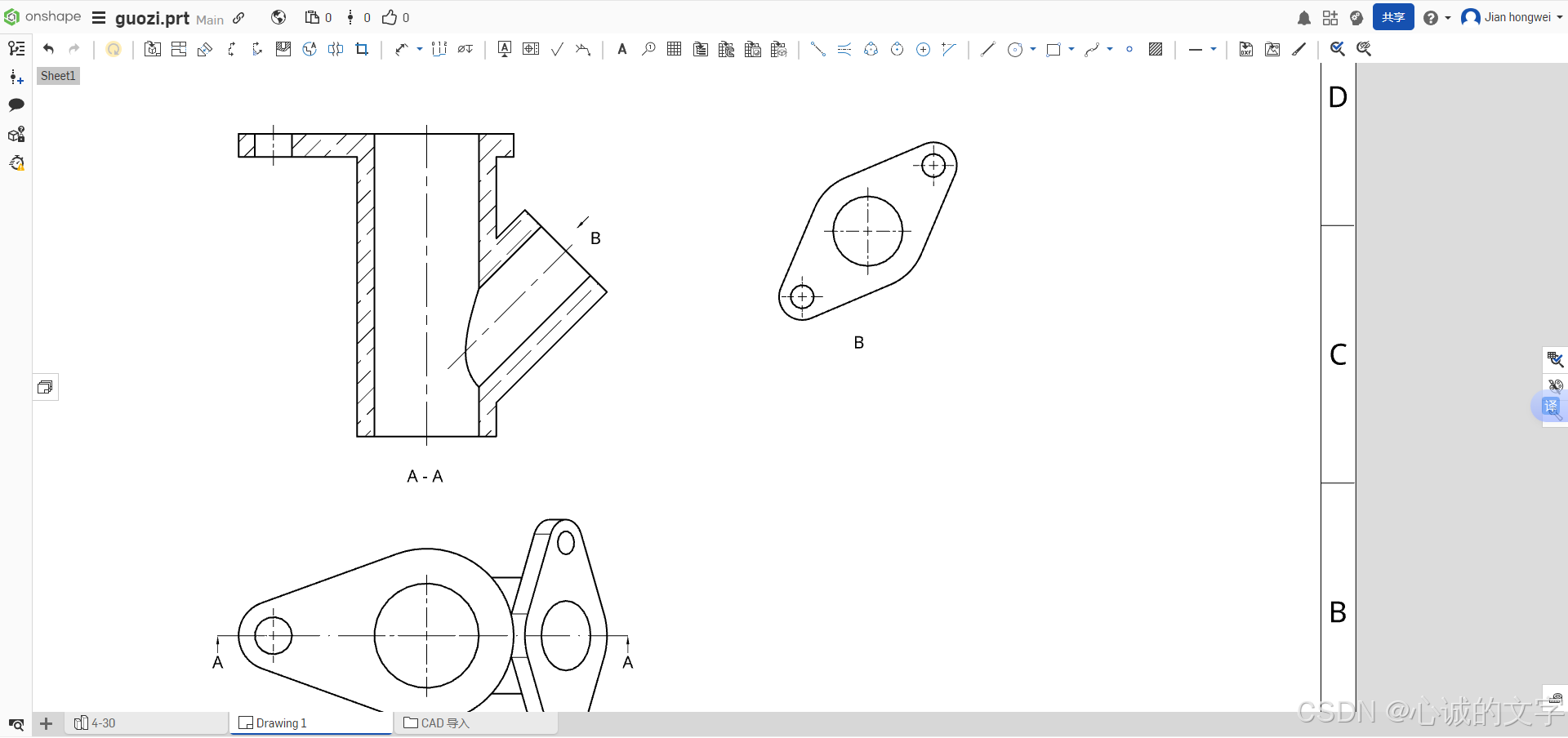

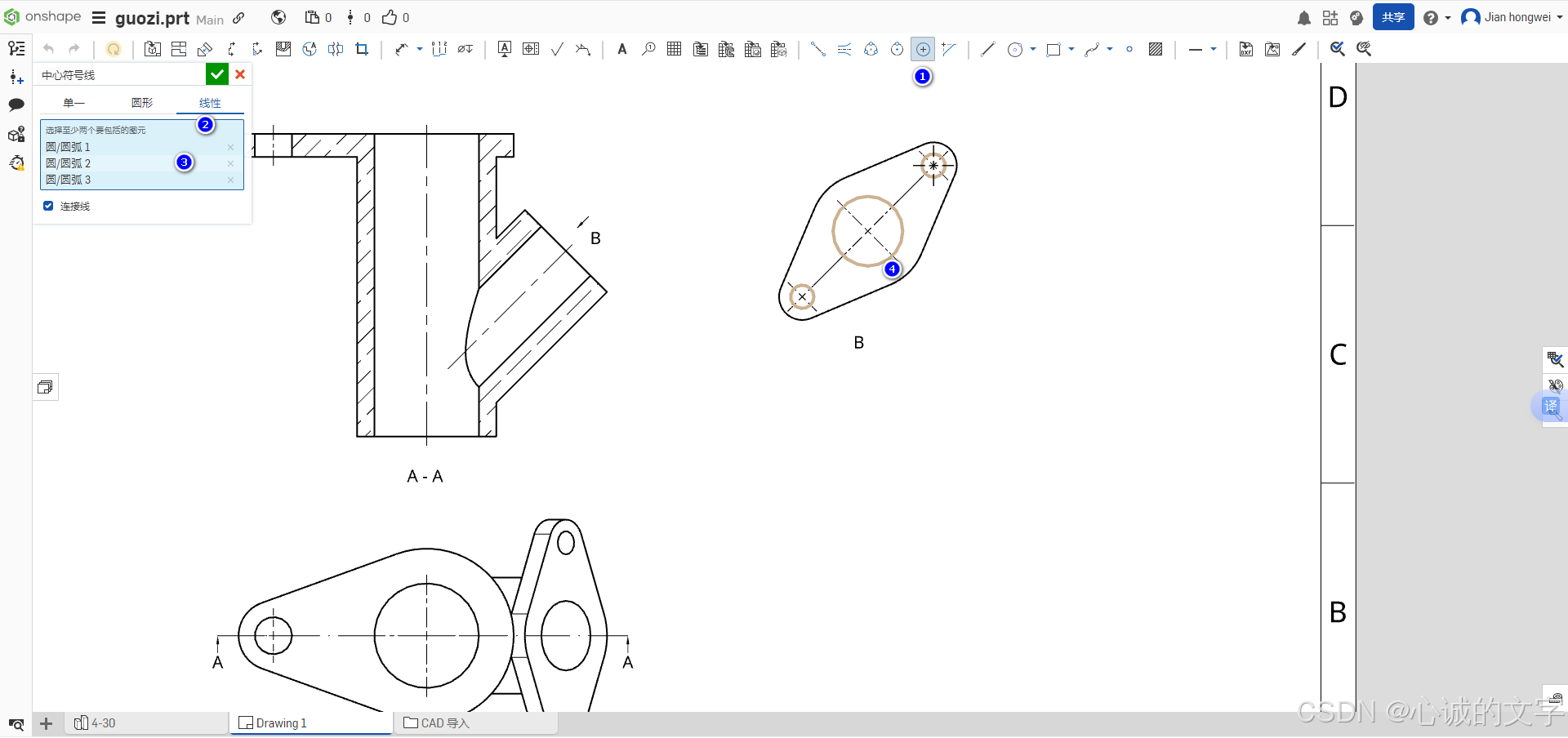

从父视图中的选定边（通常是从斜边）展开 90 度所得到的正交视图。或者，您可以创建要绕其定向辅助视图的草图线或中心线。

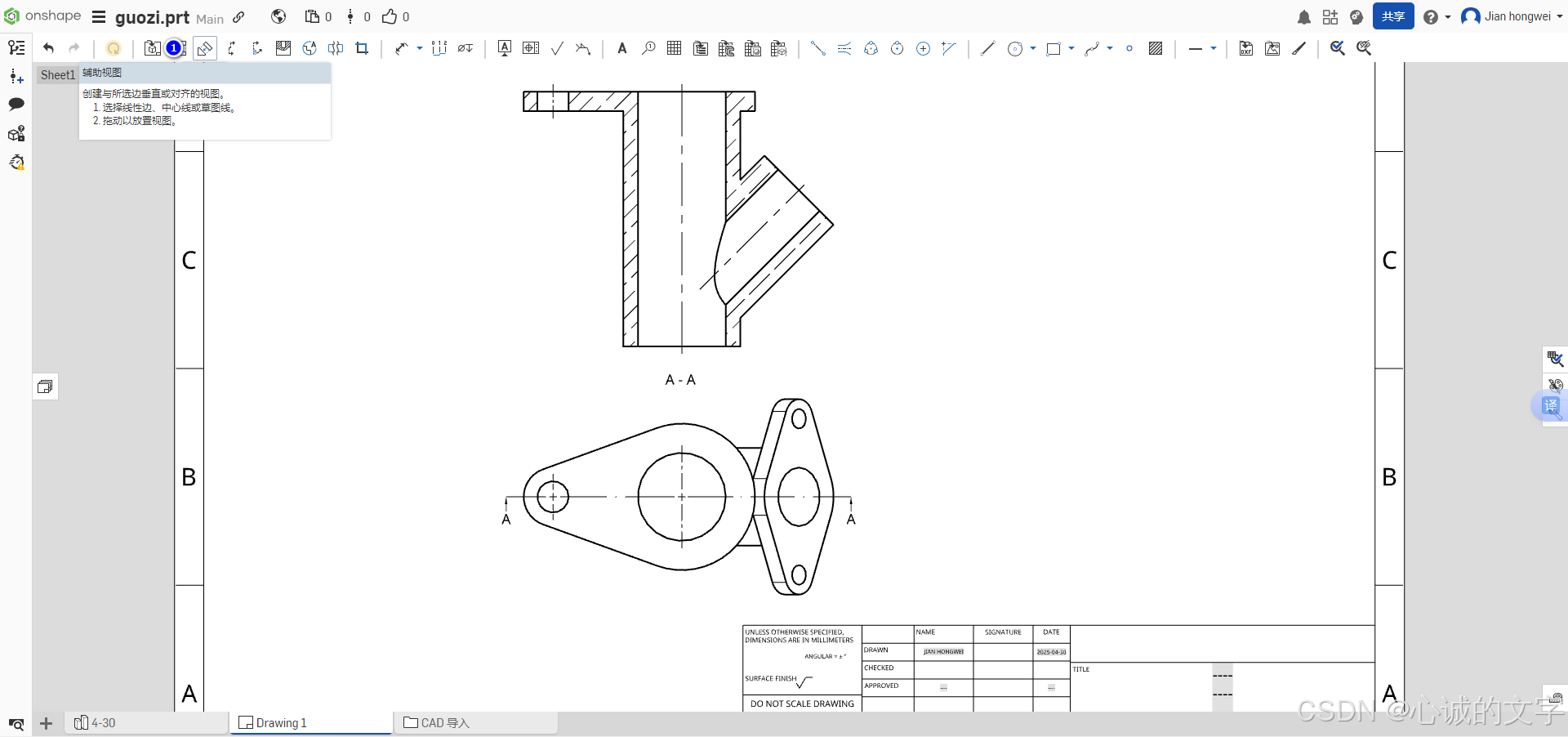

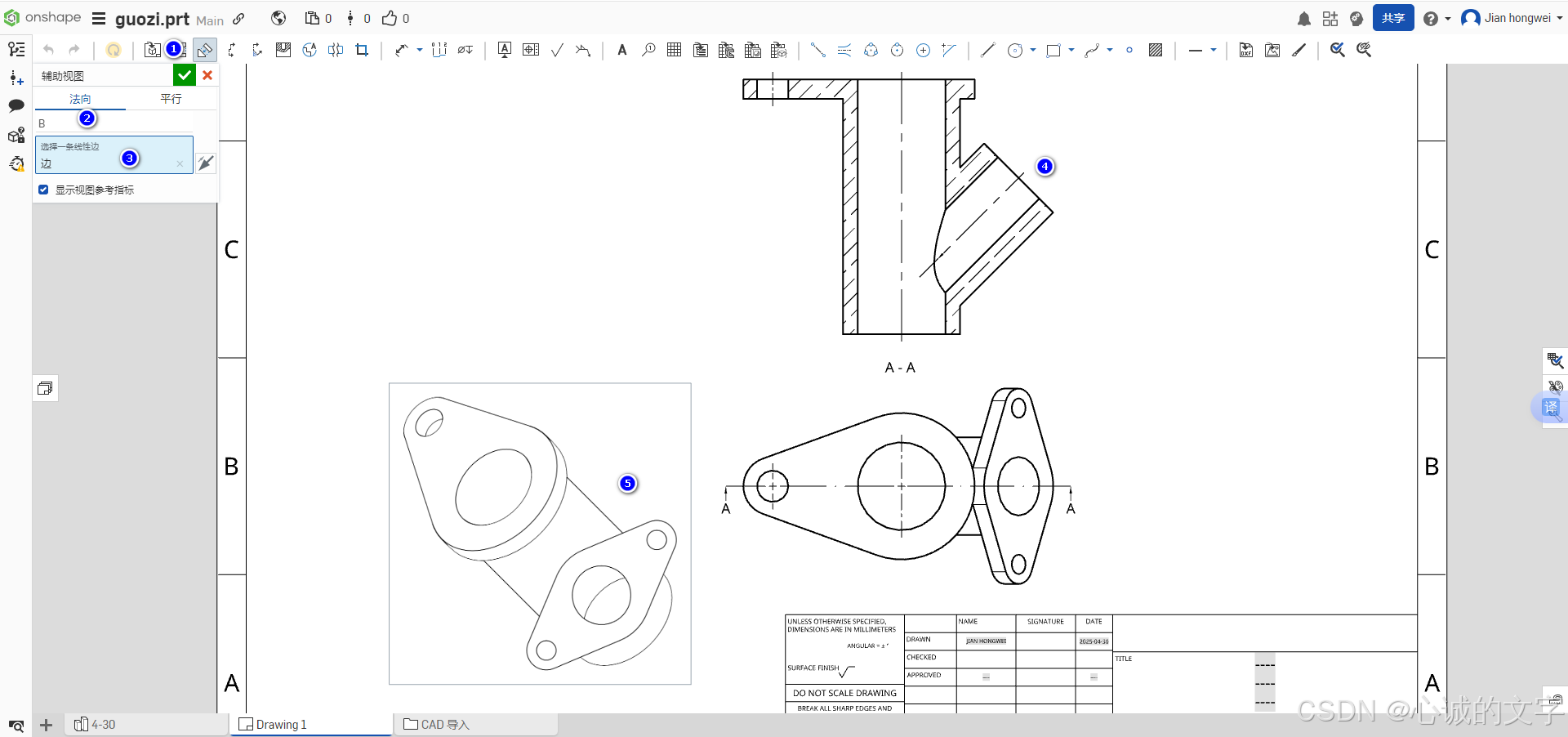

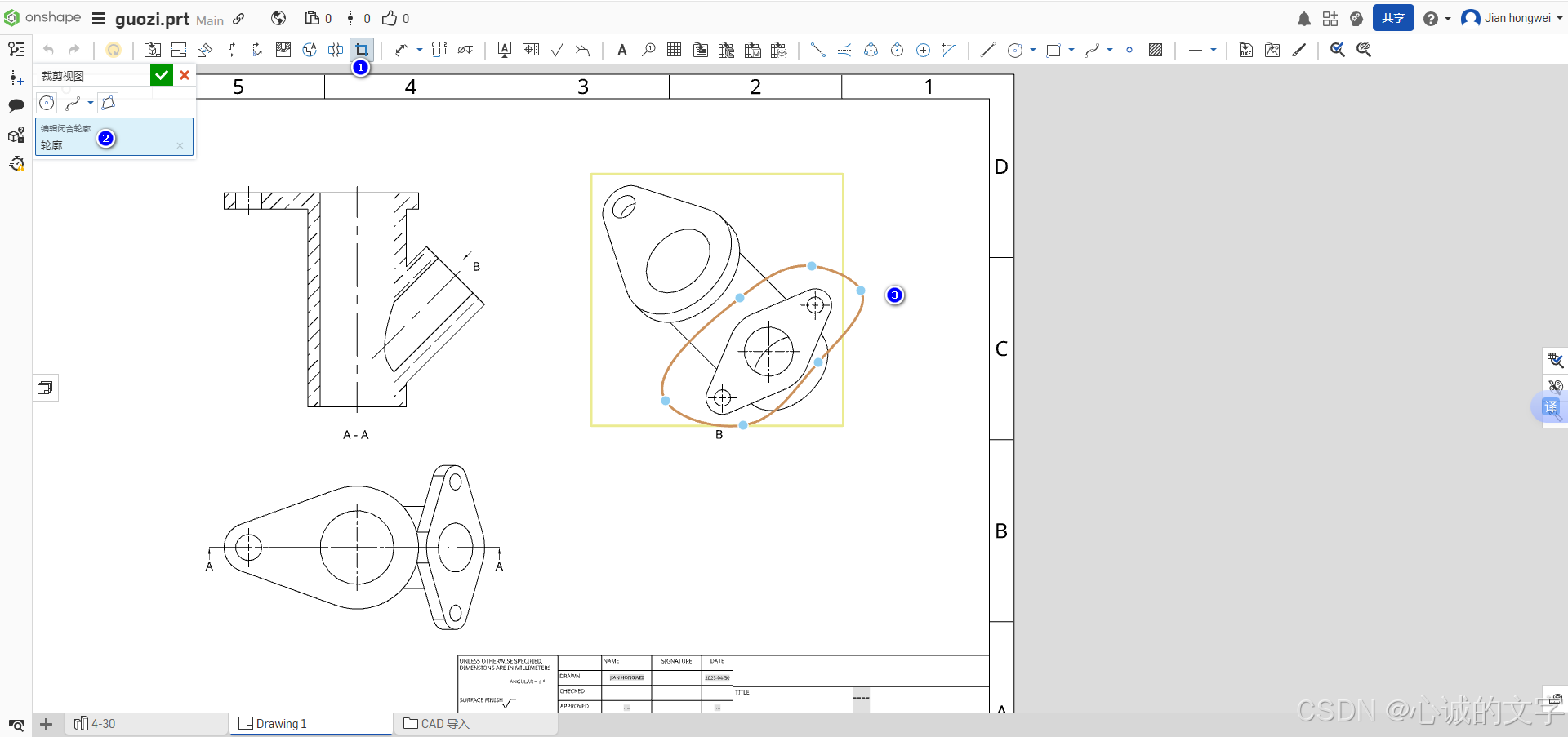

（1）辅助视图：单击法向创建垂直于线性边的辅助视图。

选择要绕其定向辅助视图的边或线。这条边或线将添加到对话框的选择输入框中。

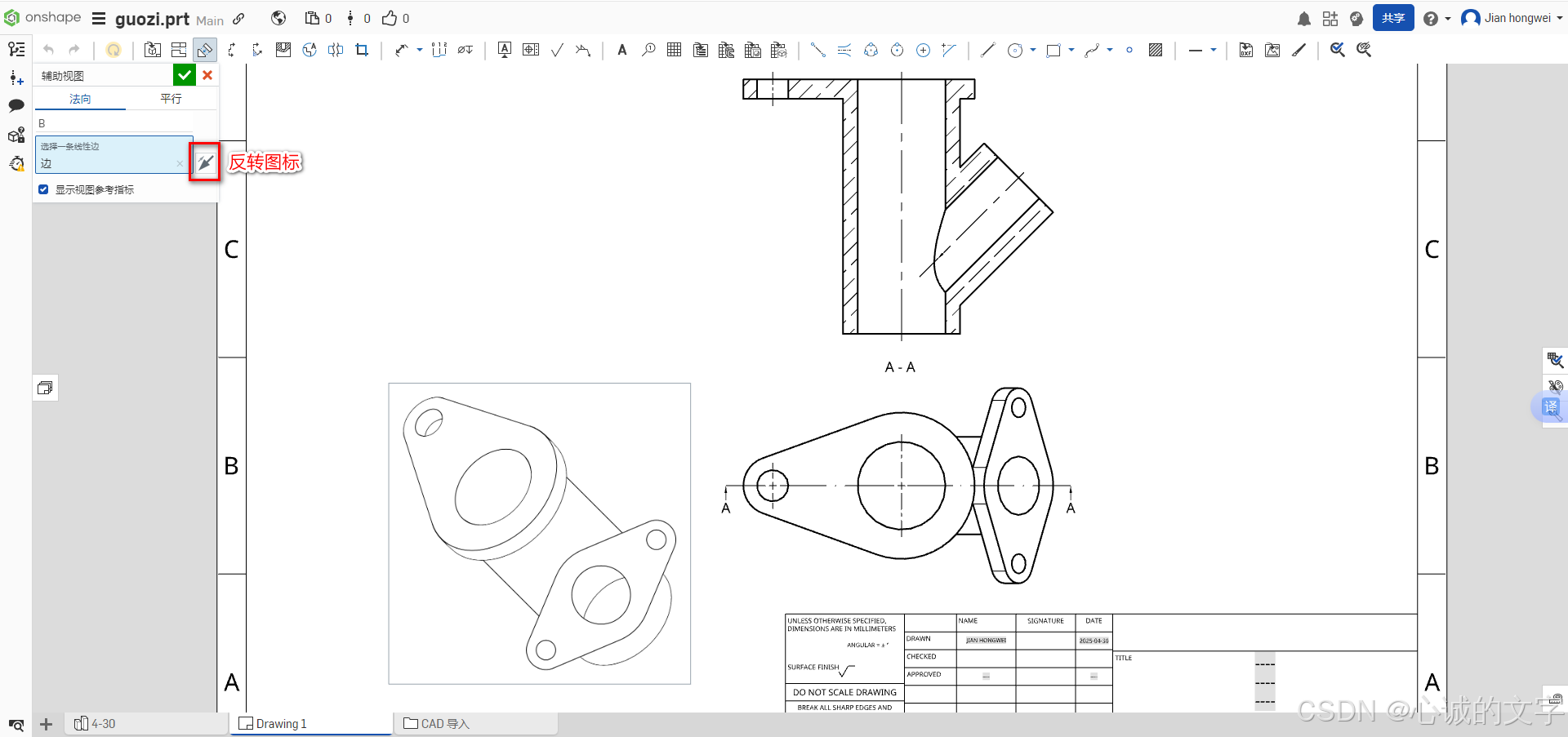

（可选）单击反转图标 反转箭头图标 以翻转辅助视图

默认情况下，视图参考指示符是可见的。取消选中“显示视图参考指示符”可将其隐藏。

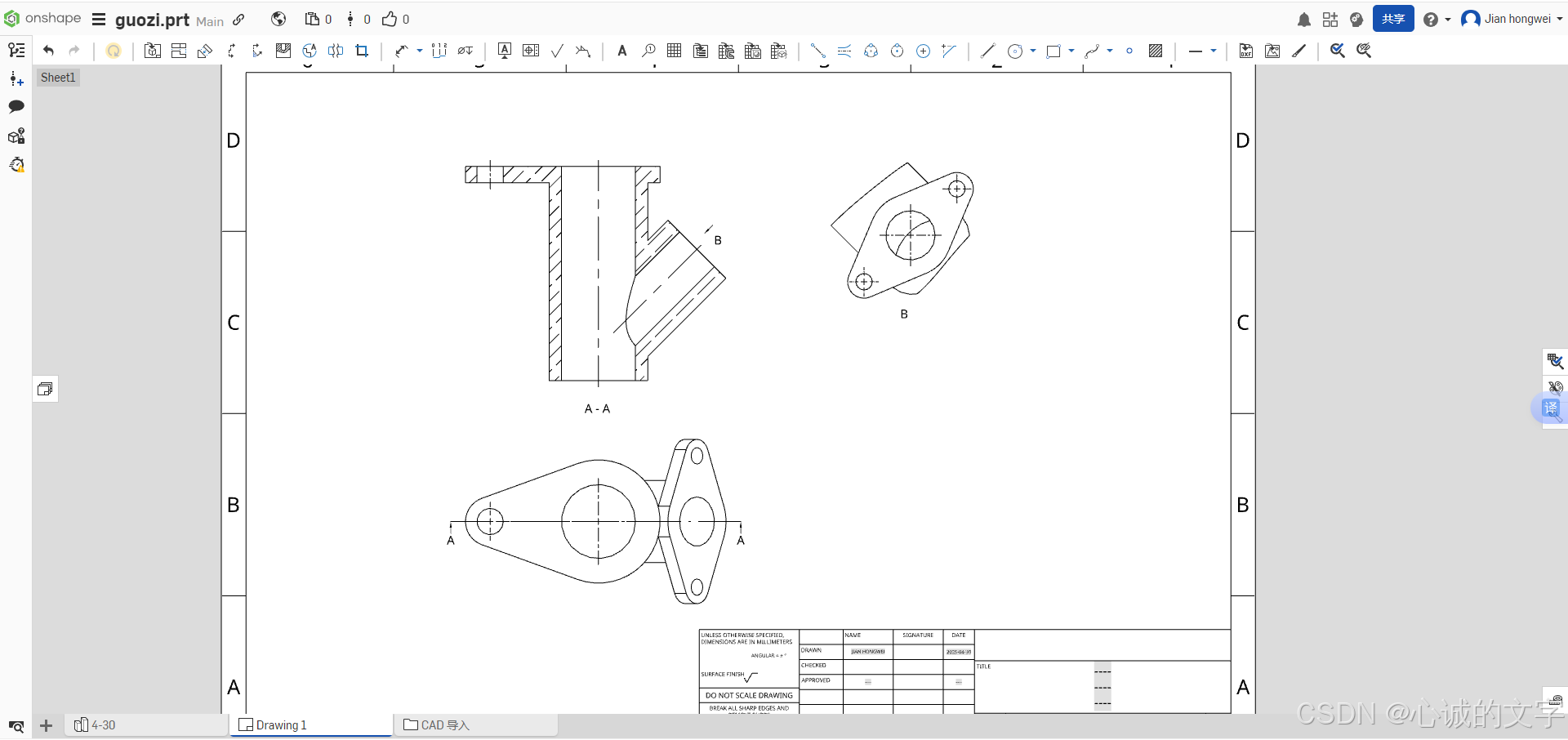

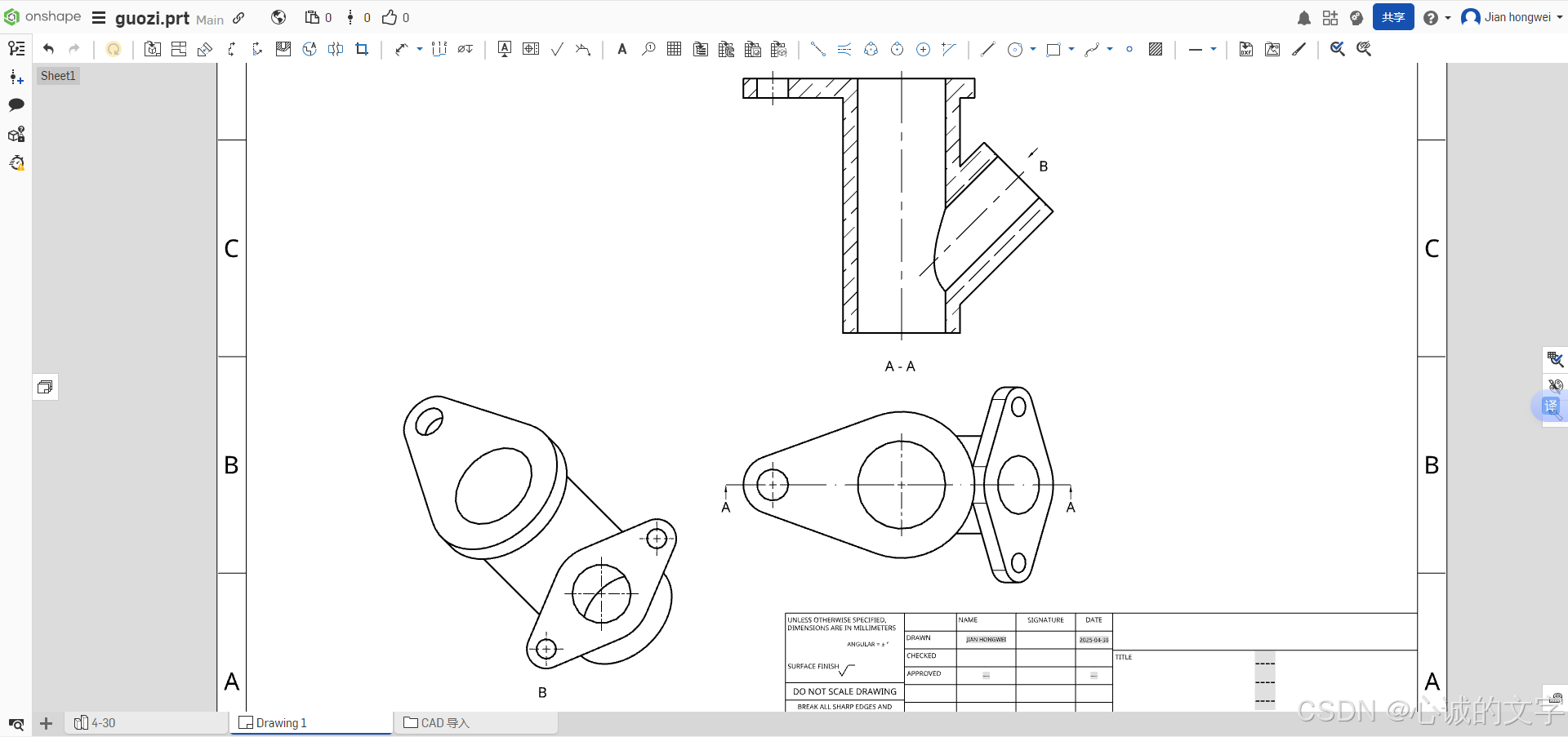

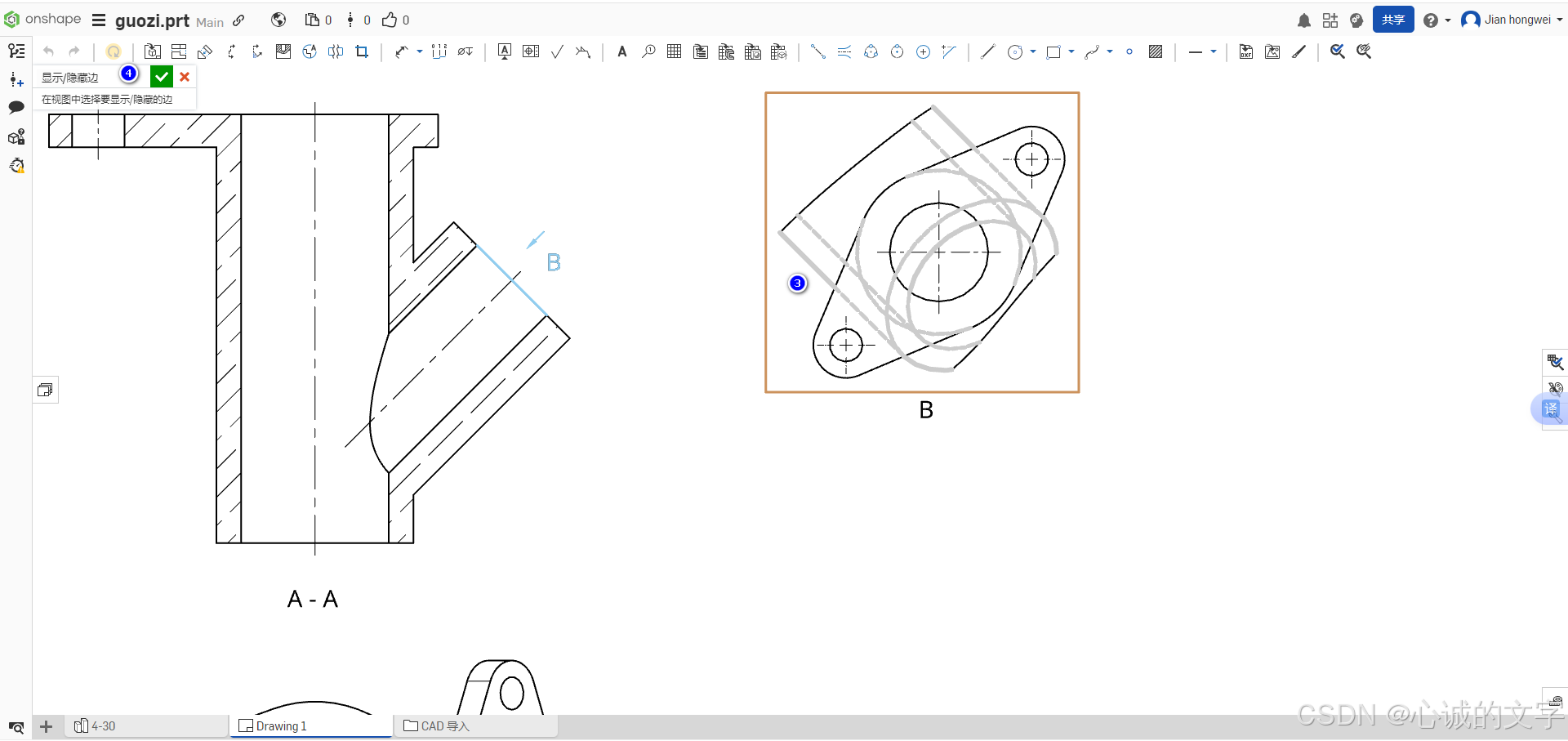

（2）放置视图

选择辅助视图还会亮显示父视图中的边。

单击以选择视图参考指示符并使用位于箭头“肘部”的捕捉点来拖动这条线以将其缩短或延长。

使用中间平面捕捉点可在选定边和辅助视图的中间平面之间移动视图参考指示符。

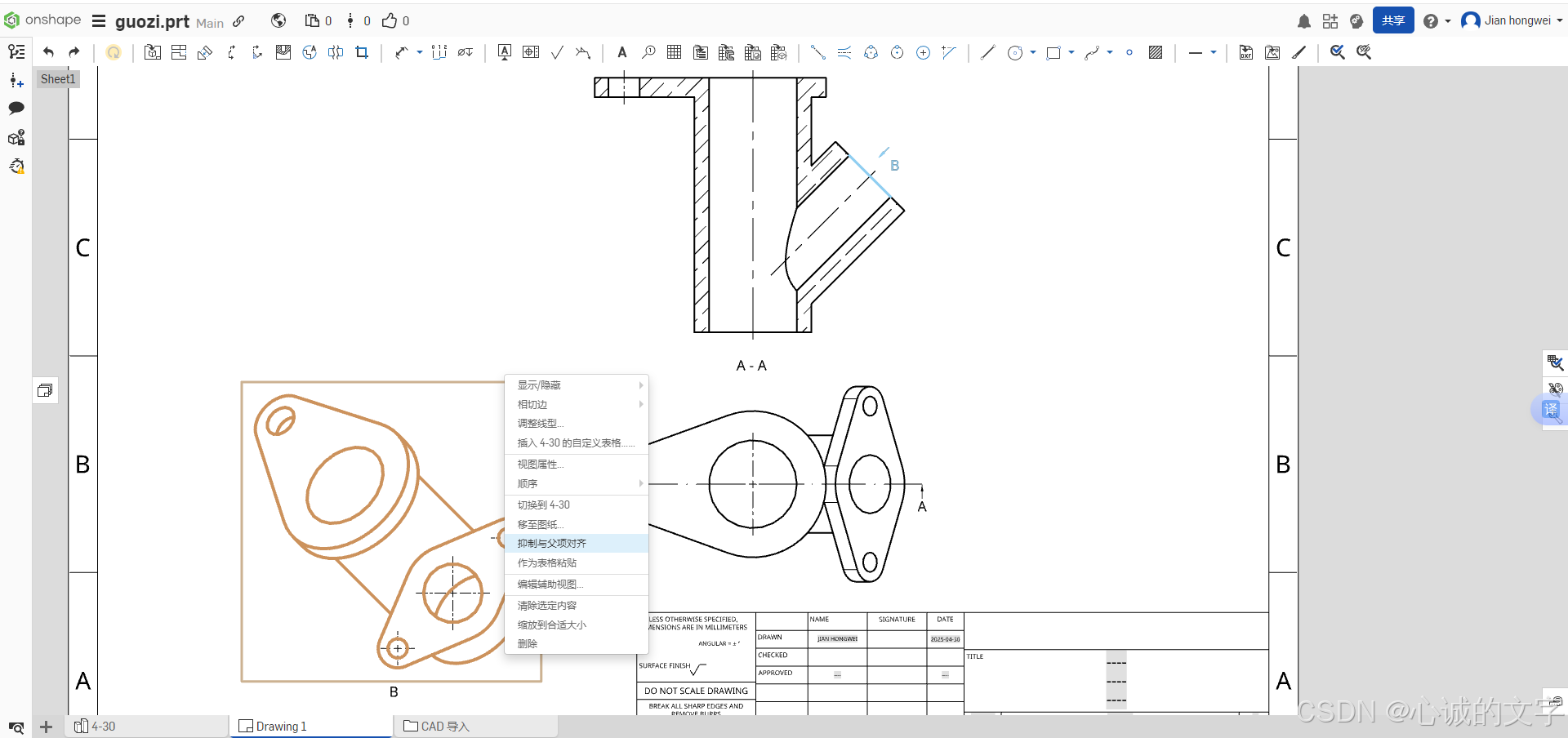

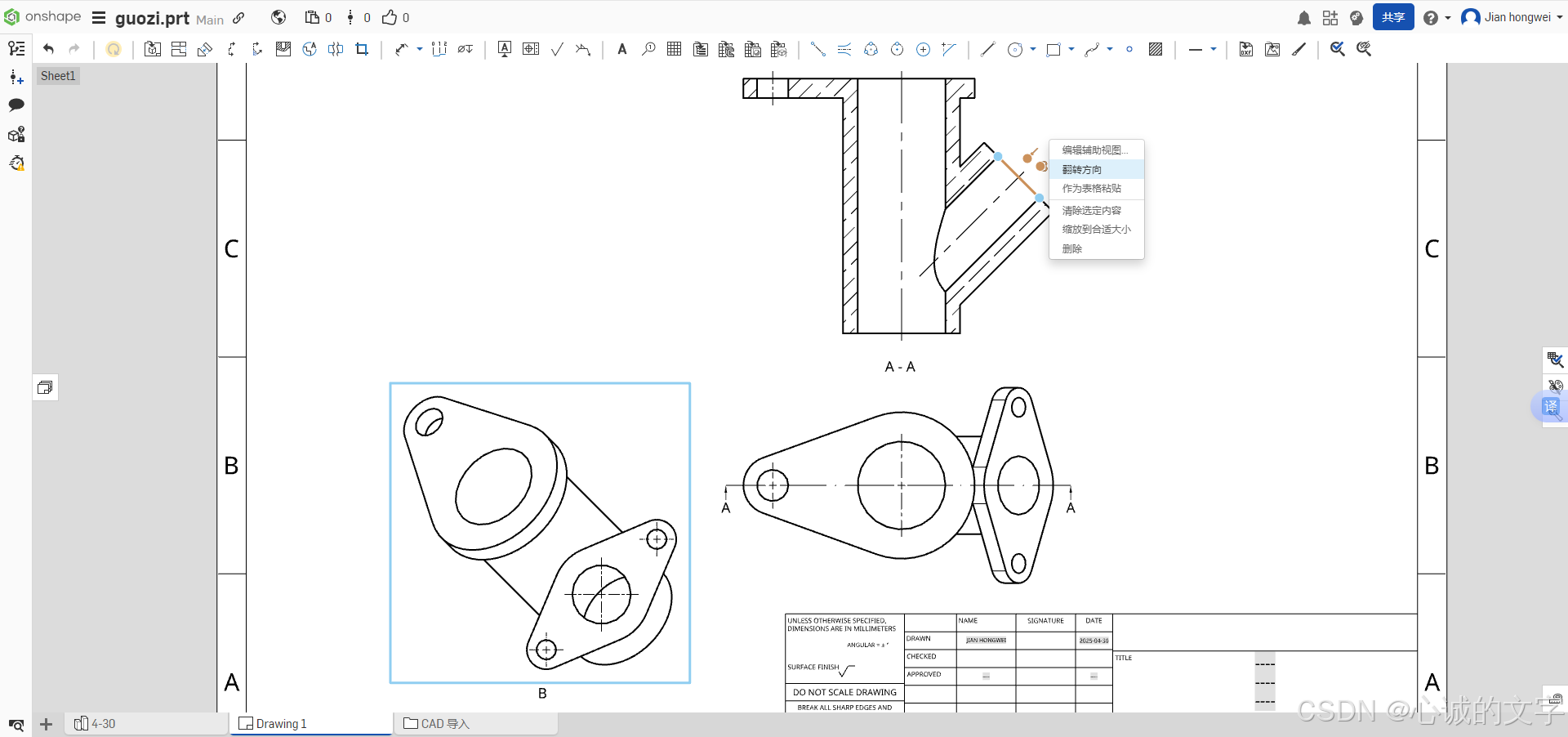

选择并右击视图参考指示符将打开包含以下选项的环境菜单：

编辑辅助视图 - 打开“辅助视图”对话框。

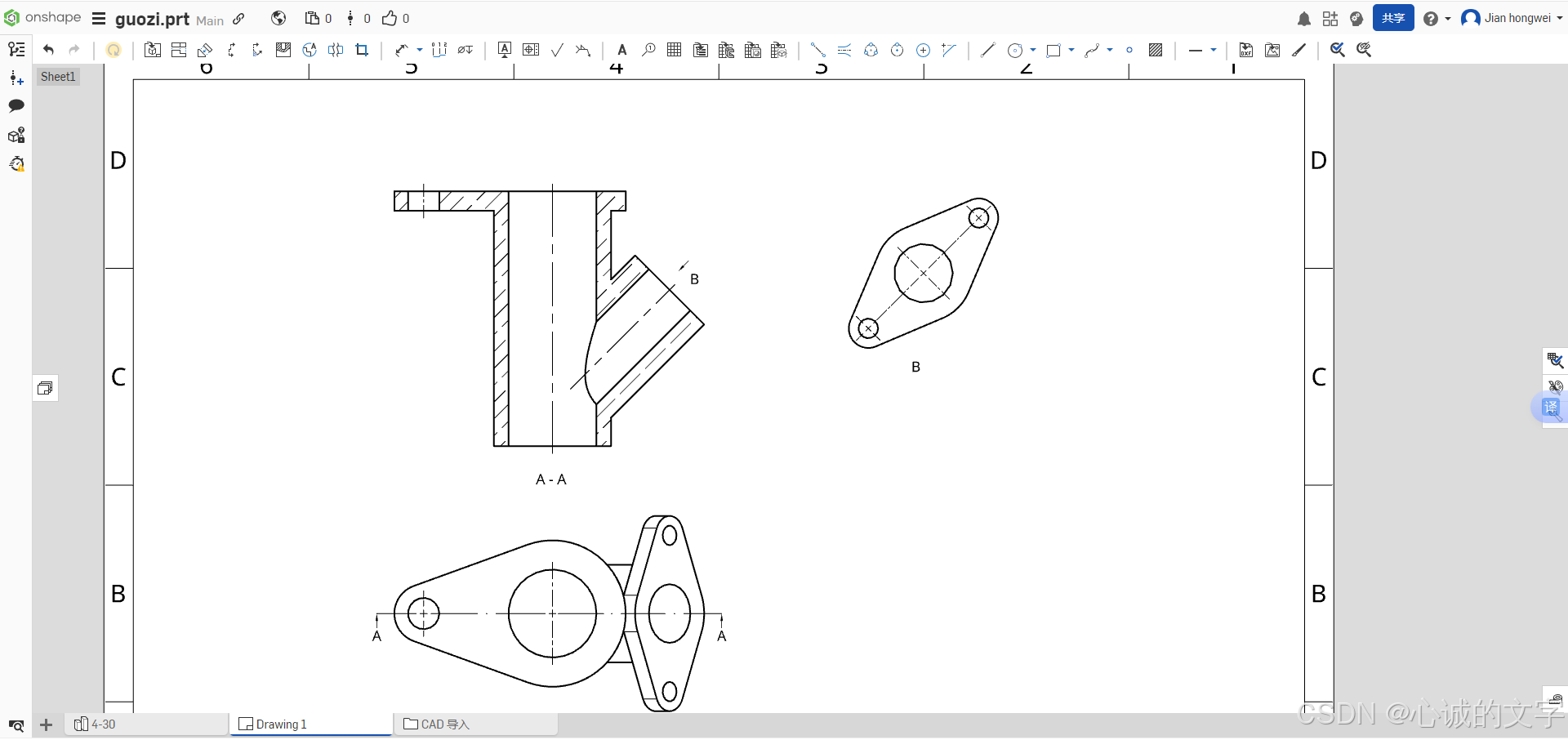

翻转方向 - 翻转辅助视图。

清除选定内容 - 清除所有选定图纸。

缩放到合适大小 - 将图纸缩放到视图中。

删除 - 删除辅助视图。
