Euchner安士能CES‑AZ‑AES非接触式安全系统

1. Euchner安士能CES‑AZ‑AES-01B

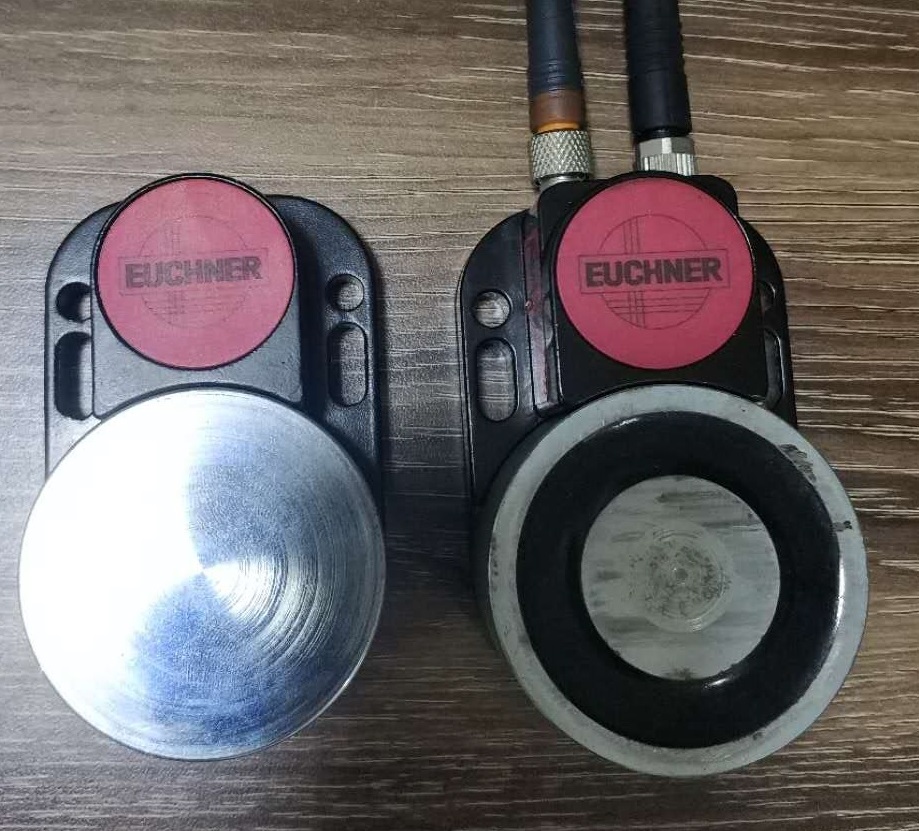

读头与触发块

2. 硬件接线图

引脚	说明
UB，0V	电源
J，0V	初始化操作时用跳线进行连接
H11，H12，SH1	读头1接线
O1	半导体监控输出，读头感应到触发块时进行输出
DIA	诊断输出
13，14	安全继电器输出
23，24	安全继电器输出
Y1，Y2	反馈回路
S	启动按钮（下降沿监控）

DIP开关设置说明

序号	左侧位置OFF	右侧位置ON
5	自动启动（未连接启动按钮）	手动启动（已连接启动按钮）
6	未连接反馈回路	已连接反馈回路

3. 初始化操作

模块首次使用，或者配置发生变化后，需要对模块进行初始化操作后才能正常使用

1. 为初始化操作做好准备
   切断电源UB
   在端子J1和J2之间装配一根跳线（对于CES‑AZ‑AES-01B，应在J和0V之间进行装配）
2. 在机器上设置所需的配置
   关闭所有要监控的门（触发块必须位于相关读头的工作距离范围内）
   对于手动启动工作模式：使开始按钮保持闭合状态
   对于带反馈回路工作模式：使反馈回路保持闭合状态
3. 启动初始化操作
   接通工作电压
   等待自检（15 Hz时STATE LED灯闪烁约10秒）
   初始化操作开始（约1 Hz时STATE LED灯闪烁）
   等待确认初始化操作（约10秒后STATE LED灯熄灭）
4. 结束初始化操作
   取下J1和J2之间的跳线（对于CES‑AZ‑AES-01B，应取下J和0V之间的跳线）
   对于手动启动工作模式：必须连接启动按钮
   对于带反馈回路工作模式：必须连接反馈回路
   按下复位按钮或中断工作电压并至少保持10秒
   等待自检（15 Hz时STATE LED灯闪烁约10秒）

4. 注意事项

1. 手动启动模式下，只在每次启动按钮产生下降沿的时候，检测读头与触发块以及其他回路的状态，若满足条件，OUT指示灯点亮；若启动按钮未产生下降沿，安全模块不会发生动作。
2. 自动启动模式下，读头与触发块以及其他回路的状态会被实时监控，若条件满足，OUT指示灯点亮
3. O1为半导体监控输出，当读头检测到触发块时，输出会被点亮
4. DIA为诊断输出，模块发生任何故障时，输出被点亮
