S7-1200PLC 基于以太网的TCP通信

硬件：cpu 1214C
目的：测试TCP通信
软件：Portal V14SP1

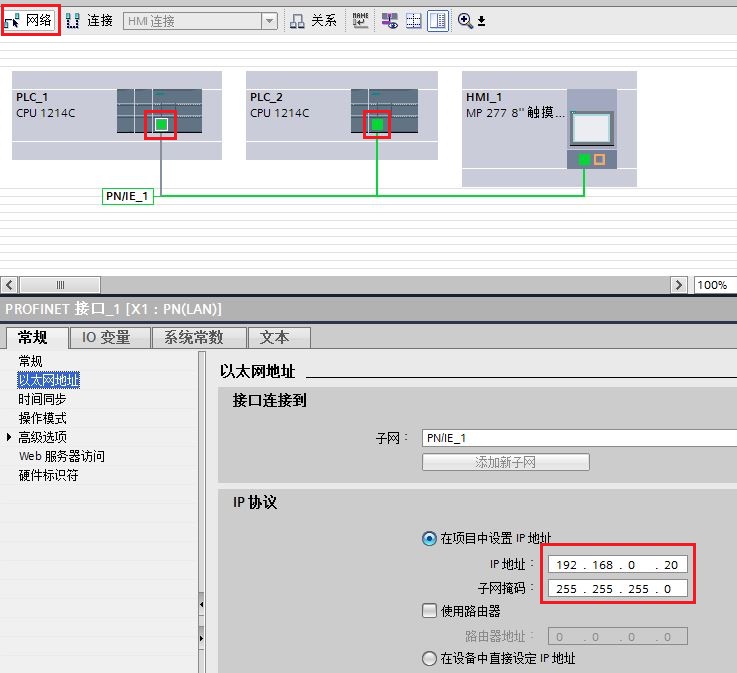

1. 硬件组态

插入两台cpu，分配IP地址，并在网络视图下将两个PLC的网口连接起来
PLC_1：192.168.0.20
PLC_2：192.168.0.21
将PLC_1作为客户端，PLC_2作为服务器端

2. PLC与PLC之间的TCP通信

(1). TCP 客户端编程

在PLC_1中新建一个DB块，创建两个数组ToPLC_2和FromPLC_2

在PLC_1的OB1中插入TSEND_C指令

引脚	说明
REQ	请求发送数据
CONT	为1时建立连接，为0时断开连接
DATA	存放发往PLC_2的数据
CONNECT	建立连接所需的相关参数，下面我们在组态中填写该引脚

选中TSEND_C指令，在组态→连接参数 界面，填
