操作流程

文章目录

1 命令窗口输入pdetool打开偏微分工具箱

在这里插入图片描述
在这里插入图片描述

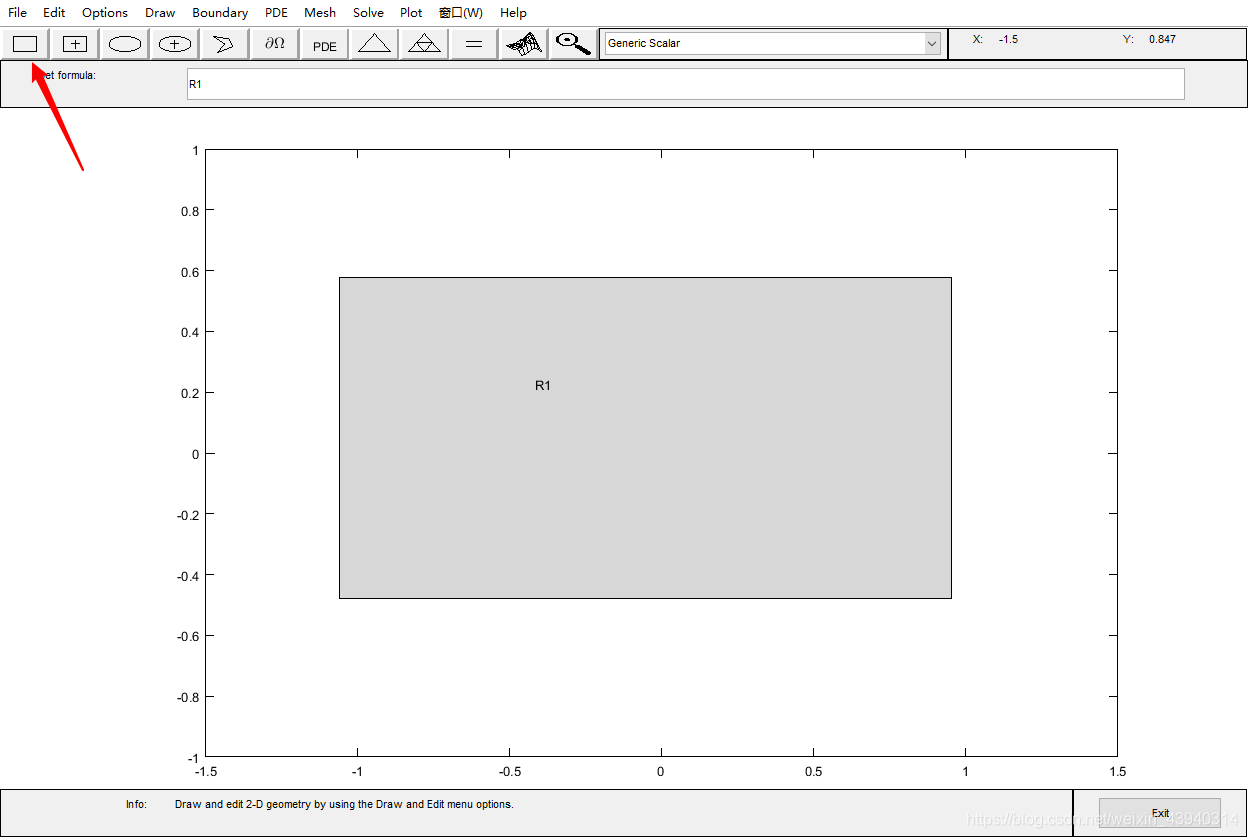

2 画几何

在这里插入图片描述

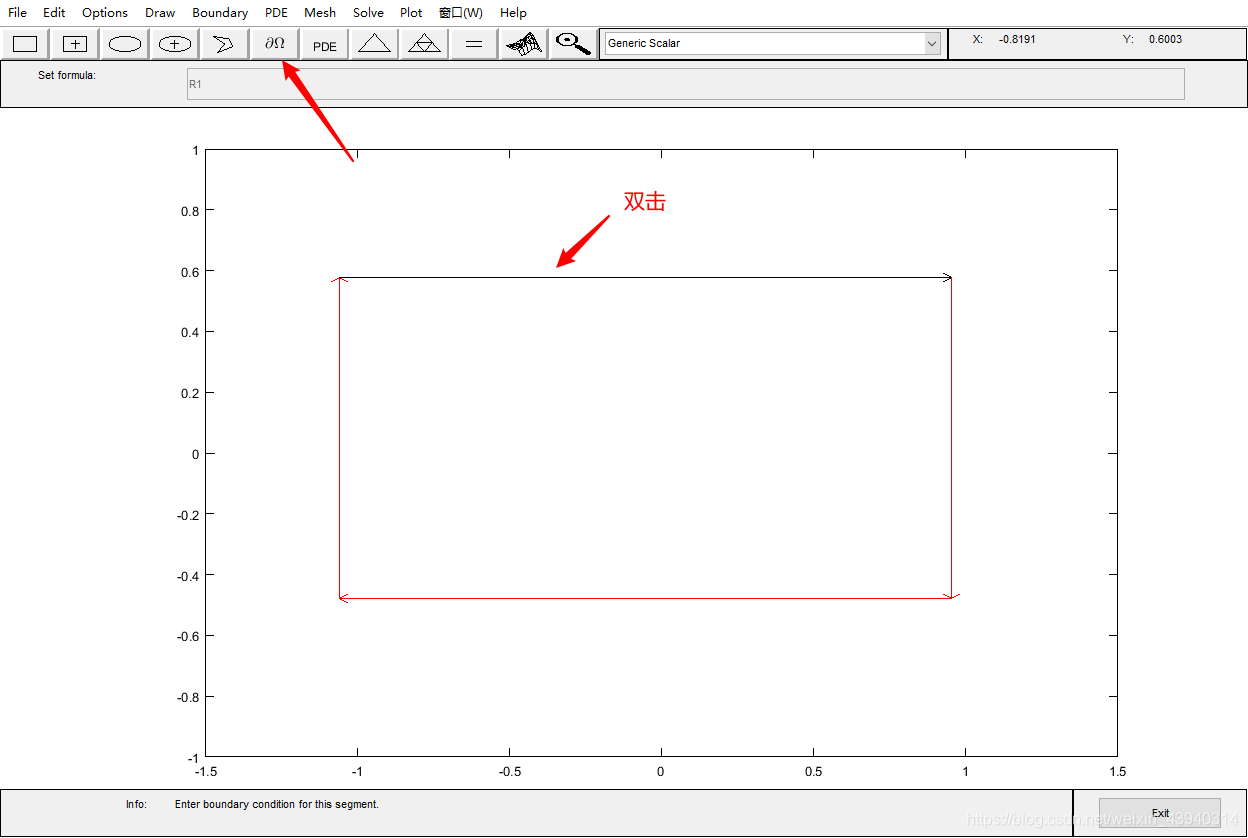

3 给定边界条件

在这里插入图片描述

双击某个边

在这里插入图片描述

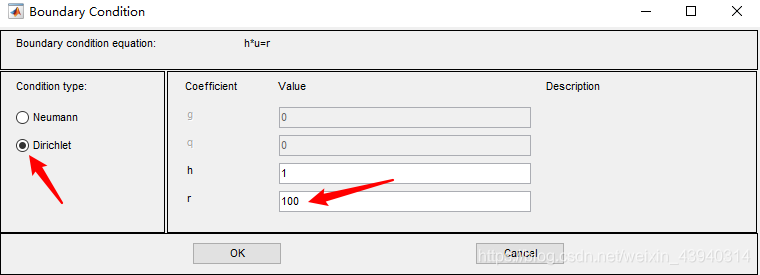

选择Dirichlet（即第一类边界条件，给定边界的值）
输入100

4 画网格

在这里插入图片描述

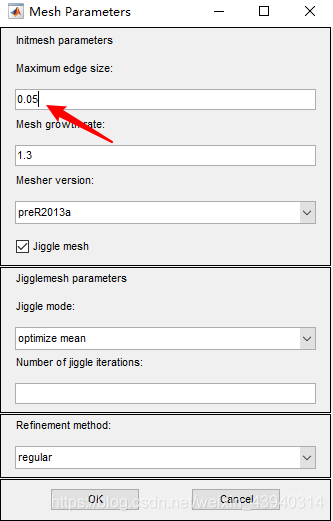

这是默认的参数，如果想指定网格参数，点击 Mesh->Parameters
在这里插入图片描述

指定最大网格尺寸

在这里插入图片描述

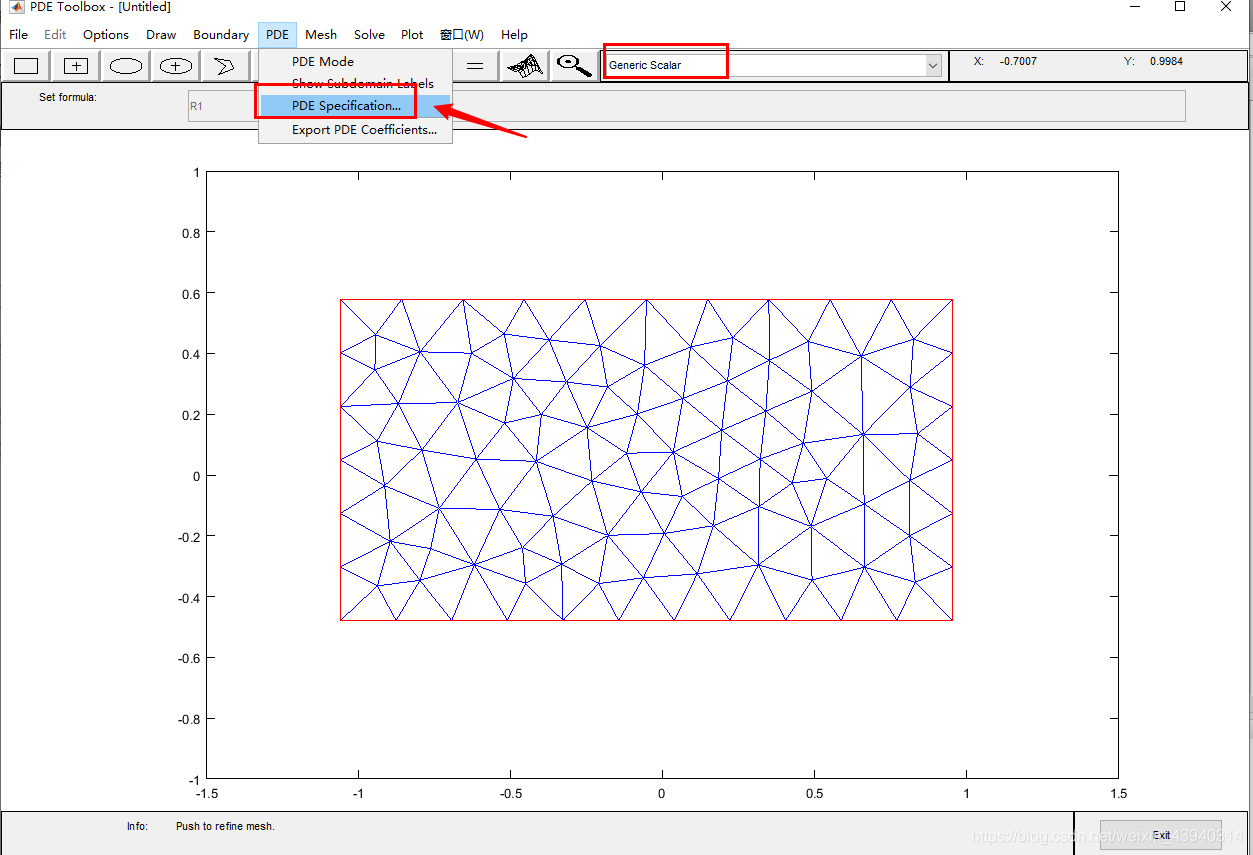

5 选择求解器类型或自己指定PDE方程

本文以传热方程为例
在这里插入图片描述

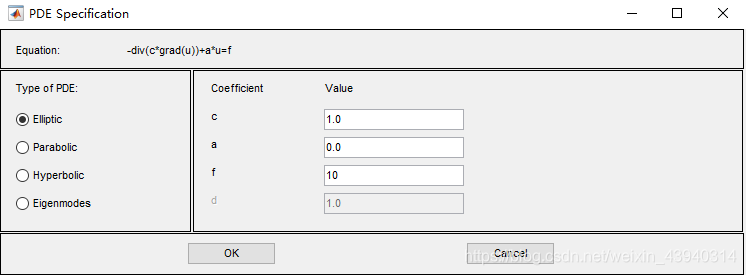

如果想自己指定的方程的话
在这里插入图片描述有四种类型的PDE可选择
在这里插入图片描述

本文暂选Heat transfer

6 求解

点击求解按钮，得到结果如下
在这里插入图片描述
