esp32学习：虫洞带espIDF+espWHO开发环境虚拟机使用说明

准备工作：

          先按照教程安装好虚拟机

VM虚拟机安装linux_vm虚拟linux-CSDN博客

https://blog.csdn.net/weixin_43944012/article/details/131196769?spm=1001.2014.3001.5501

        推荐使用虫洞ESP32-S3-EYE开发板虫洞ESP32-S3...-淘宝网 (taobao.com)；

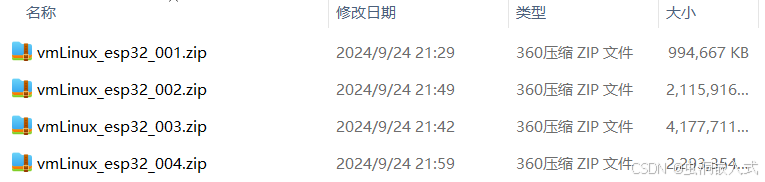

1. 下载虚拟机文件

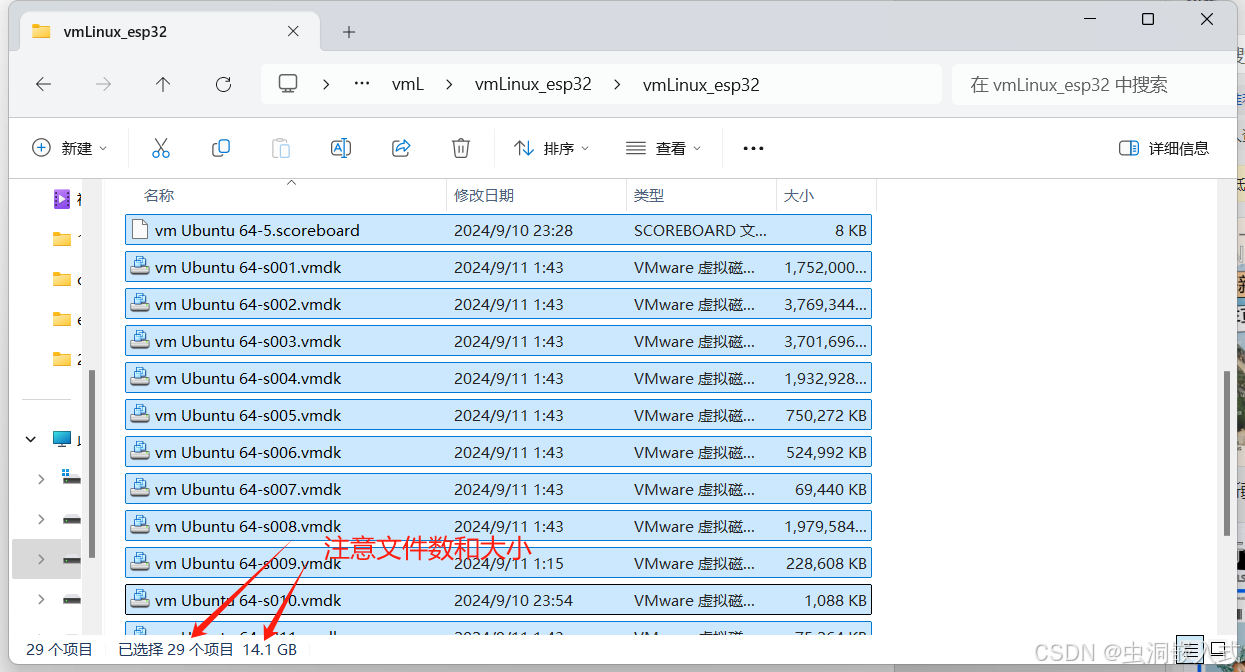

2. 将虚拟机文件逐一解压到一个文件夹（注意，路径不要带中文），这里一定要注意文件数量和大小
3. 将虚拟机文件逐一解压到一个文件夹（注意，路径不要带中文），这里一定要注意文件数量和大小

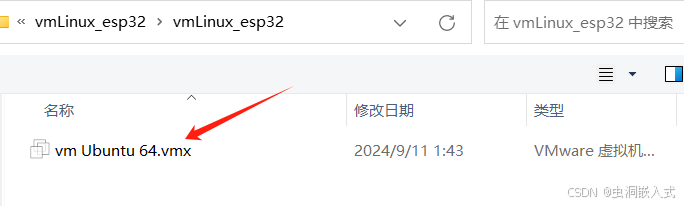

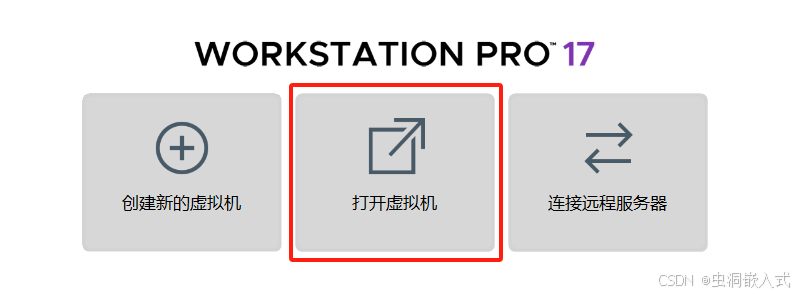

4. 打开VM，打开虚拟机vm Ubuntu 64，这里需要注意，如果你的VM虚拟机版本和我的不对，可以打开这个虚拟机文件，改VM版本，具体步骤可以参考百度

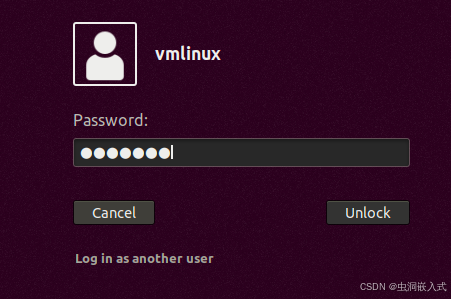

5. 登录密码123456
6. esp-Idf路径~/Documents/workspace/esp32s3/esp-idf$
7. esp-who路径~/Documents/workspace/esp32s3/esp-idf/esp-who$

8. 执行这个脚本. /home/user1/Documents/workspace/esp32s3/esp-idf/export.sh，底下会告诉你可以编译了：



   注意：每次重新打开窗口，需运行一次这个脚本。

9. 编译测试：我们用颜色测试的例子进行测试吧：（1）先配置芯片：idf.py set-target esp32s3，执行后不能报错​

   （2）项目配置idf.py menuconfig，输入s保存好配置，直接退出(如果前面已经保存了，可以跳过)；

   （3）编译idf.py build

   ​

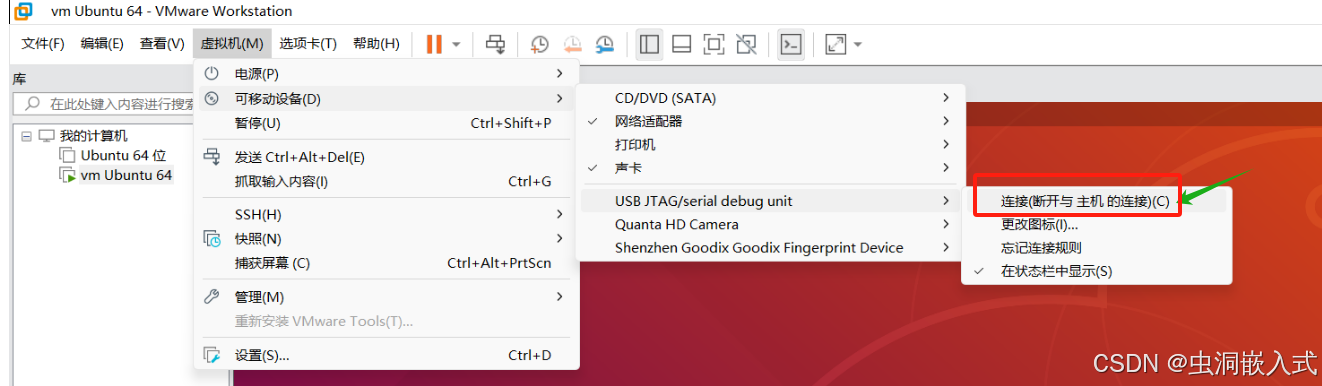

   （4）将我们的虫洞esp32-s3-eye开发板接上电脑，进入下载模块，连接到虚拟机中

   ​

   给对应的串口权限：sudo chmod 777 /dev/ttyACM0

   用idf.py -p (PORT) flash进行下载

   ​

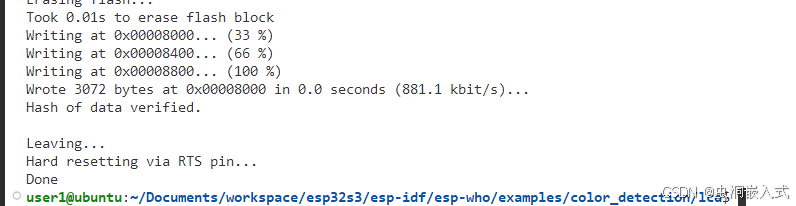

   出现下面提示则说明下载成功：

   ​

   最后按复位键就可以看到乐鑫的log了​, 可以根据乐鑫readme文件进行测试

   examples/color_detection/README_CN.md · 乐鑫开源/esp-who - 码云 - 开源中国 (gitee.com)

   到此esp32的idf+esp who框架就搭好了，感谢大家支持，谢谢。

10. 特别提示：如果概率性出现屏幕不亮，主要是由于esp-who代码中有的例程没有调用背光控制导致，可以在who_lcd.c文件中增加背光配置函数static esp_err_t register_lcd_bl(void)

    // 在who_lcd.c文件中增加背光配置函数
    static esp_err_t register_lcd_bl(void)
    {
        gpio_config_t bk_gpio_config = {                        /* LCD backlight */
            .mode = GPIO_MODE_OUTPUT,
            .pin_bit_mask = 1ULL << BOARD_LCD_BL
        };
        ESP_ERROR_CHECK(gpio_config(&bk_gpio_config));
        ESP_ERROR_CHECK(gpio_set_level(BOARD_LCD_BL, 0));       /* LCD backlight on */
        return ESP_OK;
    }
    // 在register_lcd函数中调用register_lcd_bl函数就可以了。

    在register_lcd函数中调用register_lcd_bl函数就可以了。

11. Vscode开发请参照VScode安装、常用设置和SSH远程连接配置_vscode 配置 ssh port-CSDN博客
