前言

提示：1~4章有兴趣自己查询英文文档，本文就不具体描述，直接进去正题，从第5章开始。绿色：重点语句，红色：重点词汇，蓝色：作者根据文章内容进行的相关解析，仅供参考。如果对您有一点帮助，帮点个赞吧！

五、 UFS 架构概述

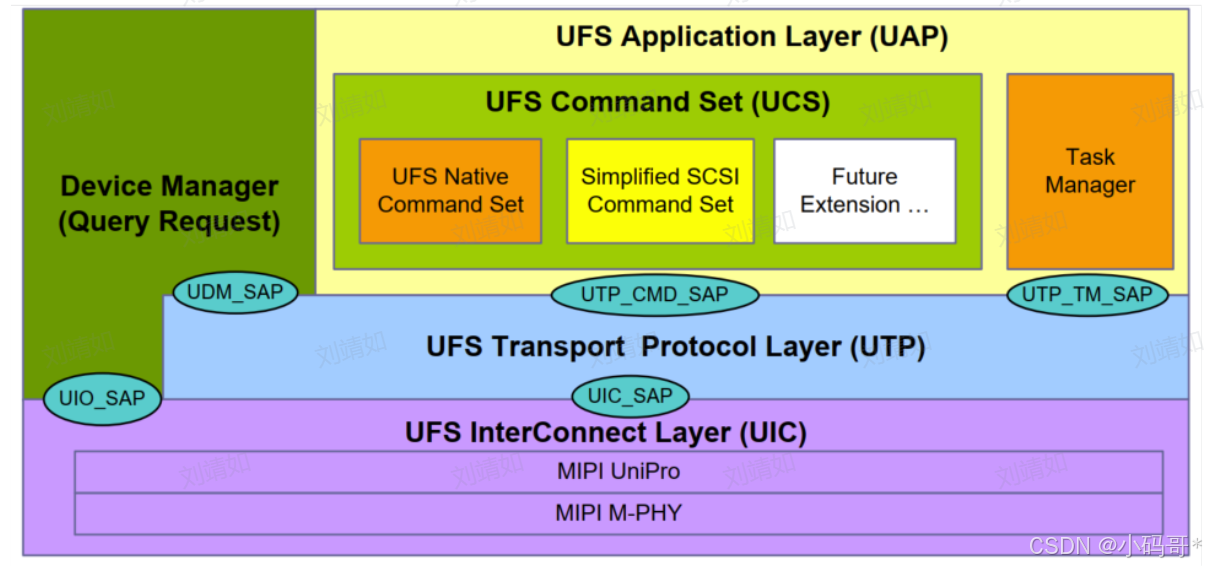

5.1 UFS 顶层架构

5.1.1 应用层

应用层由 UFS 命令集（UCS）、设备管理器和任务管理器组成。UCS 将处理诸如读、写等常规命令。UFS 可以支持多种命令集。UFS 设计为协议无关的。本版本 UFS 标准的命令集基于 SCSI 命令集。特别地，为 UFS 选择了简化版的SCSI 命令集。当需要扩展 UFS 功能时，可以支持 UFS 原生命令集。任务管理器处理用于命令队列控制的命令。设备管理器将提供设备级别的控制，例如查询请求以及更低级别的链路层控制。
在这里插入图片描述

5.1.2 UFS设备管理

设备管理器有以下两个职责：
1、处理设备层面的操作
设备层面的操作包括诸如设备电源管理、与数据传输相关的设置、后台操作启用以及其他特定于设备的操作等功能。

2、管理设备层面的配置
设备层配置由设备管理器进行管理，其方式是维护并存储一组描述符。设备管理器处理诸如查询请求之类的命令，这些命令允许修改或检索设备的配置信息。

5.1.3 服务访问点

从该图表中可以看出，设备管理器通过以下两个服务访问点与较低层级进行交互：
UDM_SAP

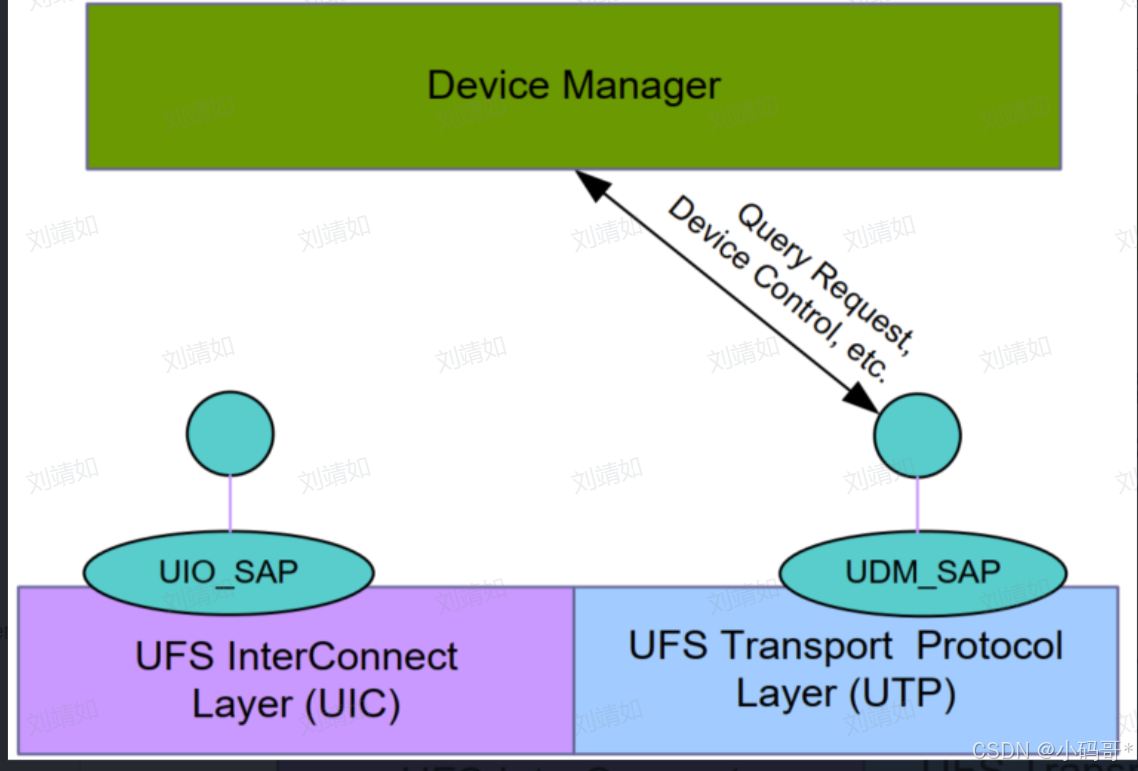

从该图中可以看出，设备管理器通过以下两个服务访问点与较低层进行交互：UDM_SAP 是 UTP 所提供的服务访问点，供设备管理器使用以处理设备级别的操作和配置。例如，使用此服务访问点可以处理描述符的查询请求。图 5.2 描绘了该服务访问点的使用情况。
在这里插入图片描述
UIO_SAP

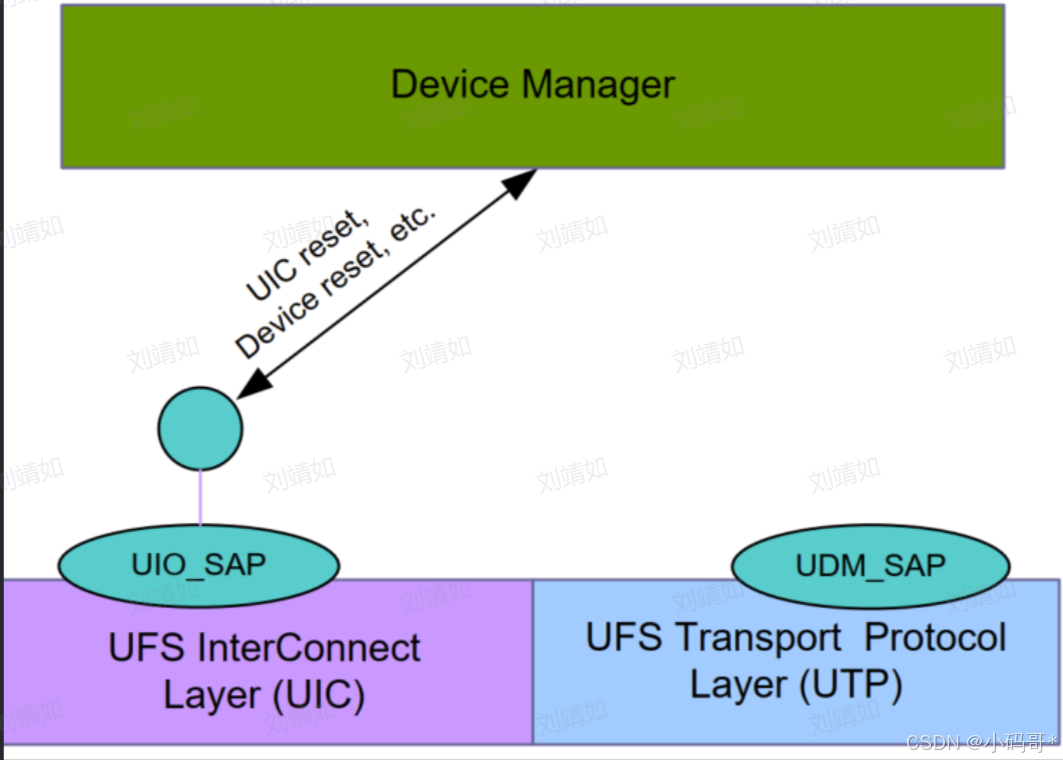

UIO_SAP 是 UIC 层为设备管理器所暴露的服务访问点，用于触发 UIC 层的复位操作，并传输与 UIC 管理功能相关的请求和响应信息。图 5.3 展示了该服务访问点的使用情况。

5.1.4 UIO_SAP

UIO_SAP 是由 UIC 层所公开的服务访问点。在 UniPro 中，UIO_SAP 对应于DME_SAP。DME_SAP 提供服务原语，其中包括用于重置整个 UniPro 协议栈的一个以及用于 UFS 设备重置的一个等等。
1、DME_RESET ：当 UniPro 栈需要重置时使用此指令。
2、DME_ENDPOINTRESET：此标识符用于表示 UFS 主机希望 UFS 设备执行复位操作。
关于具体的内部机制，请参考由 MIPI（MIPI 是移动行业处理器接口）发布的 UniPro 规范 [MIPI-UniPro]。

5.1.5 UDM_SAP

UDM_SAP 是 UTP 层向设备管理器所暴露的服务接入点，用于实现 UFS 设备级别的功能。UDM_SAP 对应于 UFS UTP 层所定义的查询请求和查询响应功能。有关更详细的信息，请参阅以下子条款：10.9.9、查询功能传输协议服务、QUERY REQUEST UPIU 以及10.7.9QUERY RESPONSE UPIU 。
