ensp 简单配置mstp

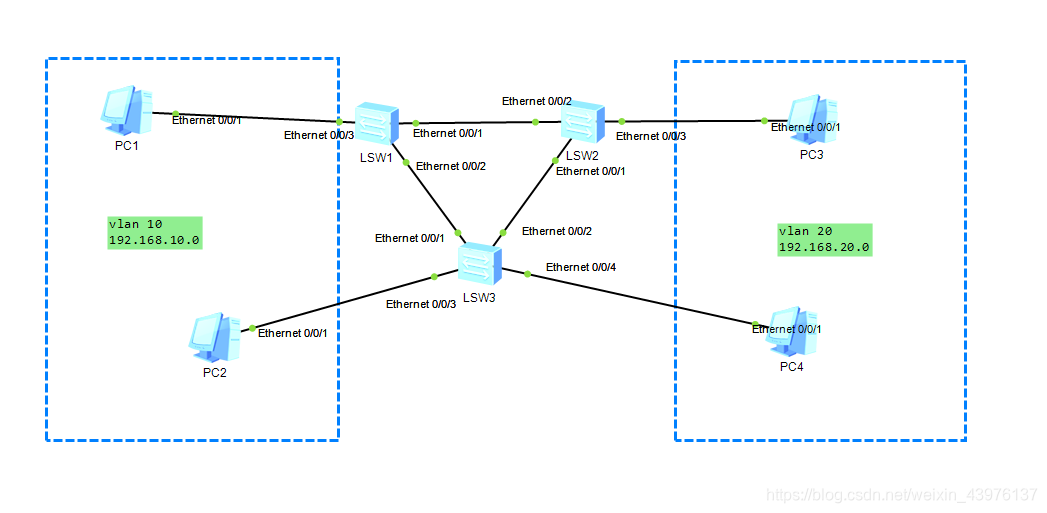

一、实验topo

二、端口及vlan创建

pc	ip	子网掩码
pc1	192.168.10.1	255.255.255.0
pc2	192.168.10.2	255.255.255.0
pc3	192.168.20.1	255.255.255.0
pc4	192.168.20.2	255.255.255.0

LSW1

[LSW1]vlan batch 10 20
[LSW1]int e 0/0/1
[LSW1-Ethernet0/0/1]port link-type trunk
[LSW1-Ethernet0/0/1]port trunk allow-pass vlan all
[LSW1]int e 0/0/2
[LSW1-Ethernet0/0/2]port link-type trunk
[LSW1-Ethernet0/0/2]port trunk allow-pass vlan all
[LSW1]int e 0/0/3
[LSW1-Ethernet0/0/3]port link-type access
[LSW1-Ethernet0/0/3]port default vlan 10

LSW2

[LSW2]vlan batch 10 20
[LSW2]int e 0/0/1
[LSW2-Ethernet0/0/1]port link-type trunk
[LSW2-Ethernet0/0/1]port trunk allow-pass vlan all
[LSW2]int e 0/0/2
[LSW2-Ethernet0/0/2]port link-type trunk
[LSW2-Ethernet0/0/2]port trunk allow-pass vlan all
[LSW2]int e 0/0/3
[LSW2-Ethernet0/0/3]port link-type access
[LSW2-Ethernet0/0/3]port default vlan 20

LSW3

[LSW3]vlan batch 10 20
[LSW3]int e 0/0/1
[LSW3-Ethernet0/0/1]port link-type trunk
[LSW3-Ethernet0/0/1]port trunk allow-pass vlan all
[LSW3]int e 0/0/2
[LSW3-Ethernet0/0/2]port link-type trunk
[LSW3-Ethernet0/0/2]port trunk allow-pass vlan all
[LSW3]int e 0/0/3
[LSW3-Ethernet0/0/3]port link-type access
[LSW3-Ethernet0/0/3]port default vlan 10
[LSW3]int e 0/0/4
[LSW3-Ethernet0/0/4]port link-type access
[LSW3-Ethernet0/0/4]port default vlan 20

三、查看未配置mstp时流量状态

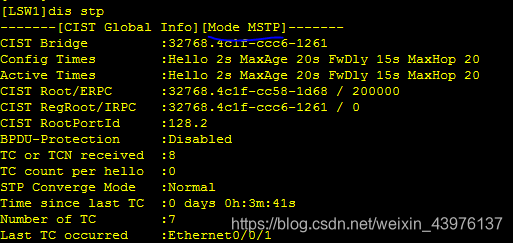

默认情况下运行的就是mstp

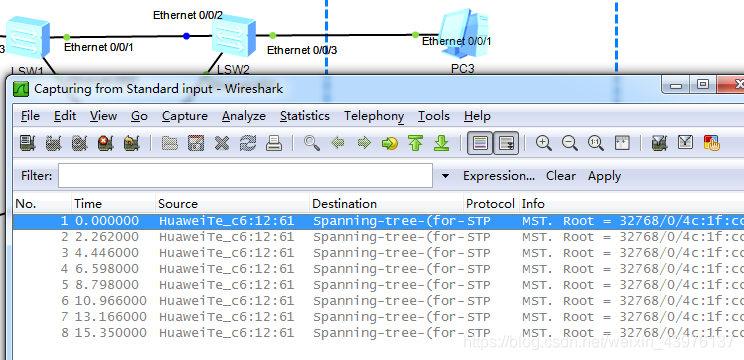

pc1 ping pc2 在LSW2的e 0/0/2端口进行抓包


此时LSW2到LSW3的链路完全闲置

四、配置mstp域

LSW1

// 进入mstp域
[LSW1]stp region-configuration
// 修改域名
[LSW1-mst-region]region-name test
// 设置修订级别为1
[LSW1-mst-region]revision-level 1
// 指定VLAN10映射到MSTI 1中，指定VLAN20映射到MSTI2中
[LSW1-mst-region]instance 1 vlan 10
[LSW1-mst-region]instance 2 vlan 20
// 激活mstp域
[LSW1-mst-region]active region-configuration

LSW2和LSW3配置和LSW1相同，域名修订级别映射必须全部相同

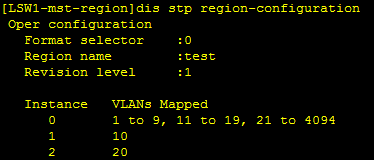

配置完成后查看mstp域

五、修改优先级实现链路利用

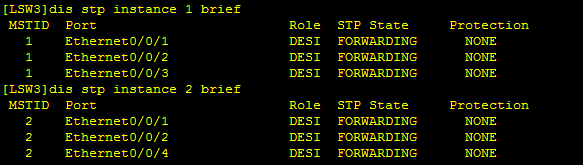

查看不同实例中的生成树信息和状态


修改LSW2的实例二优先级

[LSW1]stp instance 2 priority 0

再次查看状态

可以发现状态已经改变了

抓包查看

此时LSW2交换机的e 0/0/1为实例2阻塞端口

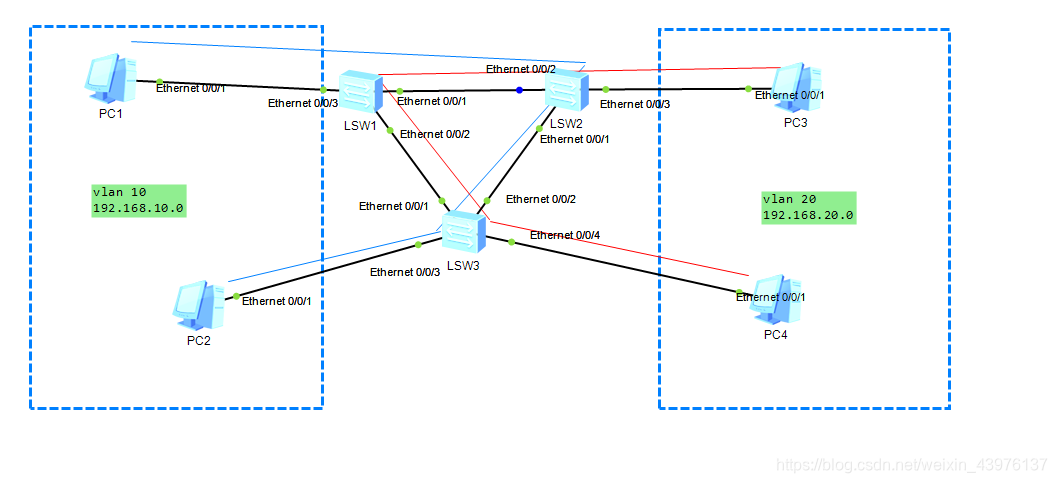

配置完成后流量流向
