华为eNSP配置MSTP实验

生成树知识点:

生成树(Spanning Tree)是通过网络图中的连接关系,构建一棵无环、连通的树形结构。生成树的目的是为了在一个连通的网络中避免出现环路,从而实现广播等操作的高效性和可靠性

1. 二层生成树(STP):用于防止交换网络中的环路,避免数据包产生多次循环转发,在数据链路层对网络进行控制。二层生成树协议(e.g. IEEE 802.1D, 802.1w, 802.1s)适用于局域网中的交换机,用于确保网络中不存在环路,并提高网络的可靠性,防止数据包的重复发送。

2. 三层生成树(RSTP、MSTP):在二层生成树协议的基础上,进一步实现了对多个 VLAN 网络的管理。通过在 VLAN 之间建立虚拟连接,提供了不同网络层之间的互通性。三层生成树协议(e.g. RSTP、MSTP)适用于大型企业网络中的路由器,用于优化路由器上的生成树协议,支持多个 VLAN 的拓扑结构,提高网络的可靠性和扩展性。

综上所述,生成树协议可帮助网络管理者有效地管理网络拓扑结构、提高网络连接的可靠性、避免数据包丢失或重复发送等问题。二层和三层生成树协议分别适用于不同的网络层次和拓扑结构,可以根据实际需求进行选择和配置。

MSTP:

MSTP多生成树,一个实例(包含多个VLAN)一个生成树,调整实例来减少消耗(拥有)
#比RSTP高级, 是基于实例来进行无环拓扑计算,既避免了环路的产生,也能基于VLAN实例数据转发的负载均衡

下面进行配置MSTP实验

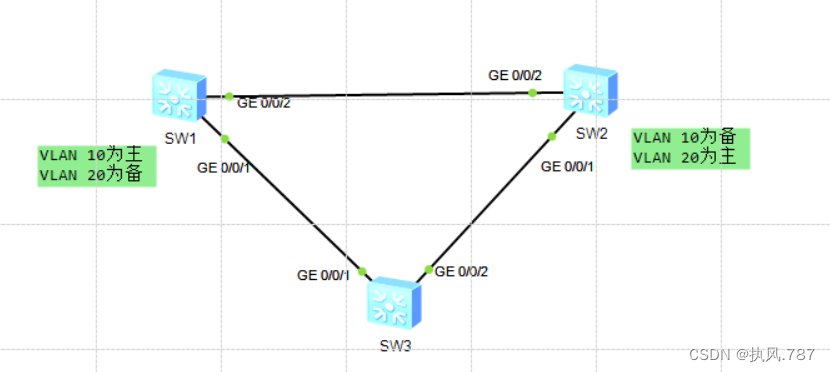

拓扑图:

实验配置题目:

1.公司总部交换机配置 MSTP 协议
2.域名为 huawei
3.Vlan 10 绑定实例 10 Vlan 20 绑定实例 20 ,指定 LSW1 为实例 10 的主根与实例 20
备根,指定 LSW2 为实例 20 的主根与实例 10 的备根。

一:SW1配置

<Huawei>SY
Enter system view, return user view with Ctrl+Z.
[Huawei]sy SW1        #给设备命名为SW1
[SW1]un in en         #关闭日志提示
Info: Information center is disabled.
[SW1]vlan batch 10 20        #创建配置VLAN 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW1]int g0/0/2        #进入接口配置
[SW1-GigabitEthernet0/0/2]port link-ty trun        #交换机与交换机配置Trunk
[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20         #接口下加入VLAN
[SW1-GigabitEthernet0/0/2]int g0/0/1
[SW1-GigabitEthernet0/0/1]port link-ty trun
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[SW1-GigabitEthernet0/0/2]dis vlan         #查看vlan配置
The total number of vlans is : 3
--------------------------------------------------------------------------------
U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP: Vlan-mapping;               ST: Vlan-stacking;
#: ProtocolTransparent-vlan;    *: Management-vlan;
--------------------------------------------------------------------------------

VID  Type    Ports
--------------------------------------------------------------------------------
1    common  UT:GE0/0/1(U)      GE0/0/2(U)      GE0/0/3(D)      GE0/0/4(D)
                GE0/0/5(D)      GE0/0/6(D)      GE0/0/7(D)      GE0/0/8(D)
                GE0/0/9(D)      GE0/0/10(D)     GE0/0/11(D)     GE0/0/12(D)
                GE0/0/13(D)     GE0/0/14(D)     GE0/0/15(D)     GE0/0/16(D)
                GE0/0/17(D)     GE0/0/18(D)     GE0/0/19(D)     GE0/0/20(D)
                GE0/0/21(D)     GE0/0/22(D)     GE0/0/23(D)     GE0/0/24(D)

10   common  TG:GE0/0/1(U)      GE0/0/2(U)

20   common  TG:GE0/0/1(U)      GE0/0/2(U)


VID  Status  Property      MAC-LRN Statistics Description
--------------------------------------------------------------------------------

1    enable  default       enable  disable    VLAN 0001
10   enable  default       enable  disable    VLAN 0010
20   enable  default       enable  disable    VLAN 0020
[SW1-GigabitEthernet0/0/2]

三个交换机同以上配置

二:SW1设备配置MSTP

[SW1]stp mode mstp         #开启MSTP
[SW1]stp region-configuration     #进入MSTP
[SW1-mst-region]region-name huawei
[SW1-mst-region]instance 1 vlan 10    #创建实例1对应vlan 10
[SW1-mst-region]instance 2 vlan 20    #创建实例2对应vlan 20
[SW1-mst-region]active region-configuration     #激活配置
[SW1-mst-region]qu
[SW1]stp instance 1 root primary     #设置实例1为主
[SW1]stp instance 2 root secondary     #设置实例2为备

三、SW2设备配置MSTP

[SW2]stp mode mstp
[SW2]stp region-configuration
[SW2-mst-region]region-name huawei
[SW2-mst-region]instance 1 vlan 10
[SW2-mst-region]instance 2 vlan 20
[SW2-mst-region]active region-configuration
[SW2-mst-region]q
[SW2]stp instance 1 root secondary
[SW2]stp instance 2 root primary

四、SW3设备配置MSTP

[SW2]stp mode mstp
[SW3] stp region-configuration
[SW3-mst-region]   region-name huawei
[SW3-mst-region]   instance 1 vlan 10
[SW3-mst-region]   instance 2 vlan 20
[SW3-mst-region]active region-configuration
[SW3-mst-region]   q
[SW3]

两个查看MSTP命令:

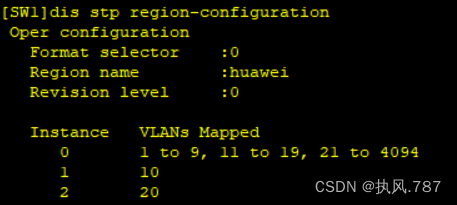

[SW1]dis stp region-configuration

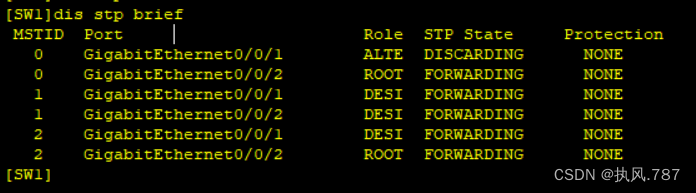

[SW1]dis stp brief
