华为eNSP-MSTP配置（单实例、多实例）

MSTP单实例配置

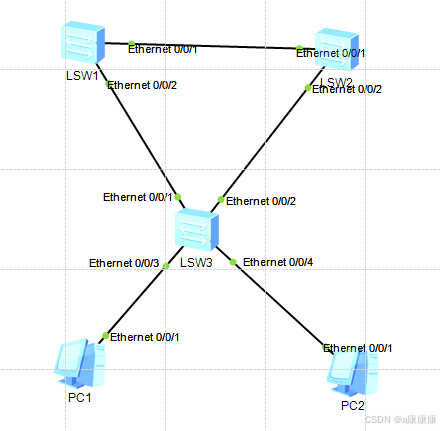

拓扑图：

LSW1

[SW1]stp region-configuration        //进入设备的MST域试图
[SW1-mst-region]region-name huawei        //将域名改为huawei
[SW1-mst-region]active region-configuration        //激活MST域
[SW1-mst-region]q
[SW1]stp mode mstp        //设置生成树的模式为MSTP
[SW1]stp root primary        //将SW1指定为主根桥
[SW1]stp enable        //开启生成树协议

LSW2

[SW2]stp region-configuration
[SW2-mst-region]region-name huawei
[SW2-mst-region]active region-configuration
[SW2]stp root secondary

[SW2]stp mode  mstp
[SW2]stp enable

LSW3

[SW3]stp region-configuration
[SW3-mst-region]region-name huawei
[SW3-mst-region]active region-configuration
[SW3-mst-region]q
[SW3]stp mode  mstp
[SW3]stp enable

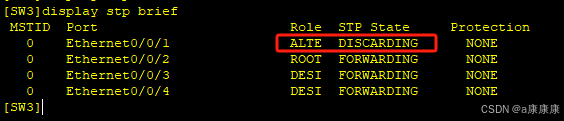

查看SW3的接口：SW3的e0/0/1接口角色为替代接口，而且状态为丢去。

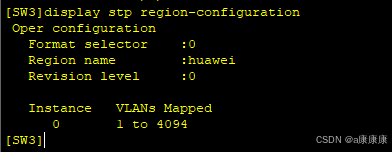

查看当前生效的MST域配置信息

---

MSTP多实例配置

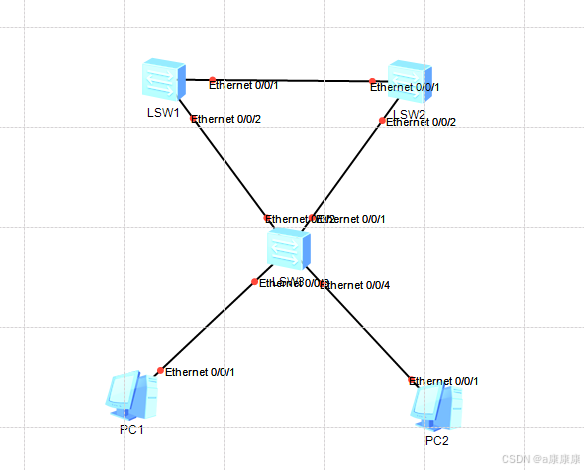

拓扑图：

图中配置两个vlan，分别为vlan 10，vlan 20。

vlan 10 为一个实例，根桥在SW1 上

vlan 20为一个实例，根桥在SW2 上

SW1

[SW1]vlan  batch 10 20

[SW1]stp region-configuration
[SW1-mst-region]region-name huawei
[SW1-mst-region]instance  1 vlan  10
[SW1-mst-region]instance  2 vlan  20
[SW1-mst-region]active region-configuration
[SW1]stp mode mstp
[SW1]stp instance 0 root primary
[SW1]stp instance 1 root  primary
[SW1]stp instance 2 root secondary
[SW1]stp enable

SW2

[SW2]stp re
[SW2]stp region-configuration
[SW2-mst-region]region-name huawei
[SW2-mst-region]instance 1 vlan  10
[SW2-mst-region]instance  2 vlan  20
[SW2-mst-region]active region-configuration
[SW2-mst-region]q
[SW2]stp mode mstp
[SW2]stp instance 0 root secondary
[SW2]stp instance 1 root secondary
[SW2]stp instance 2 root primary
[SW2]stp enable

SW3

[SW3]stp region-configuration
[SW3-mst-region]region-name huawei
[SW3-mst-region]instance 1 vlan 10
[SW3-mst-region]instance 2 vlan 20
[SW3-mst-region]q
[SW3]stp mode mstp
[SW3]stp enable

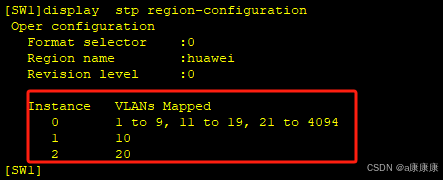

查看当前生效的MST域配置信息
