一、报文接收和发送

二、数据回放

  1. 在PCAN中新建工程，导入DBC文件（右键apply），导入采集的数据
    在这里插入图片描述

  2. 选择对应的CAN通道
    在这里插入图片描述

  3. 点击红框中的标记可选择想要查看的信号
    在这里插入图片描述

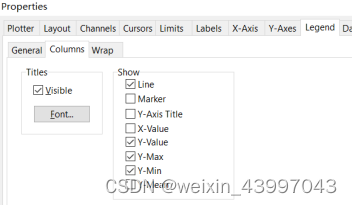

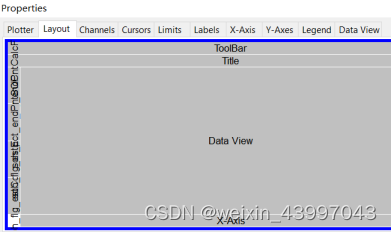

  4. 在plot界面跳出属性，可调整信号显示的样式和最大最小值
    在这里插入图片描述
    在这里插入图片描述

  5. 调出cursor,选择需要观测的变量，选中右键style——Period 可显示间隔时间
    在这里插入图片描述
    在这里插入图片描述

  6. 增加cursor，可观测多个变量
    在这里插入图片描述

三、DBC编辑导出

  1. 新建空白的DBC编辑文档：File——New File
    在这里插入图片描述
  2. 编辑DBC内容
  3. 导出DBC
    选择 Tool ——Symbol Editor；
    选择 Open ——导入保存的.sym文件；
    选择 Export——导出保存为.dbc格式文件；
