CFD-Post的几个常用渲染操作

        CFD-POST作为ANSYS的后处理工具，本文简要讲解后处理中曲面的显示渲染问题。

1 全局显示设置

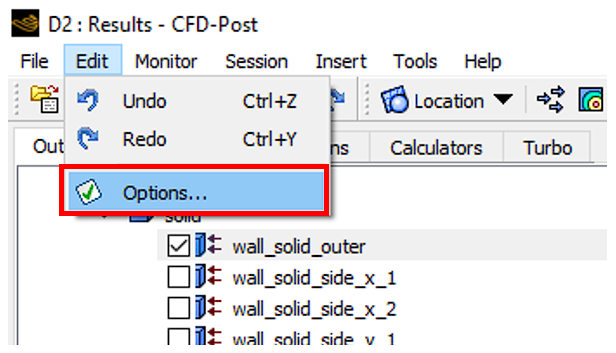

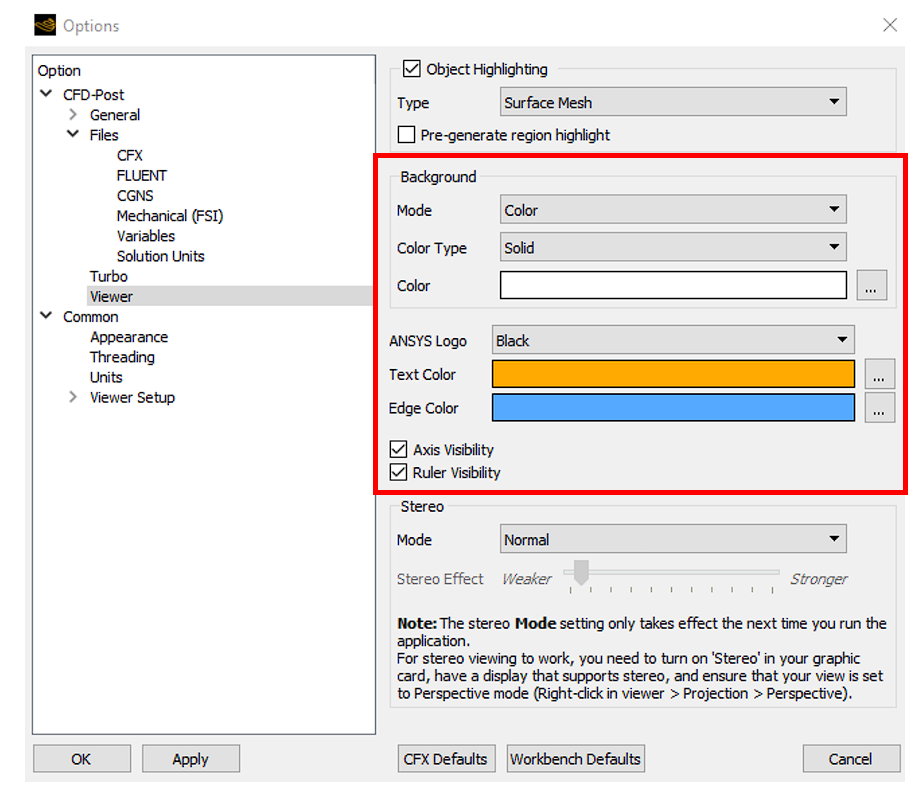

        全局显示设置在选项的viewer页面中可进行调整。

        CFD-POST默认为为深蓝色到白色渐变的背景，可以在CFD-POST的选项中进行修改。很多后处理的渲染图都是采用的纯白背景，其显示效果看起来会更有科技感，而且一些云图的变化也更加清晰可辨。

        ANSYS的商标可根据自己喜好决定是否保留。如果是纯白背景，保留只能用黑色选项，白色选项不可能看得到。

        文本色彩为云图色谱标记的文本显示颜色，边线色彩为线框显示（几何线框、网格线等）的默认色彩。

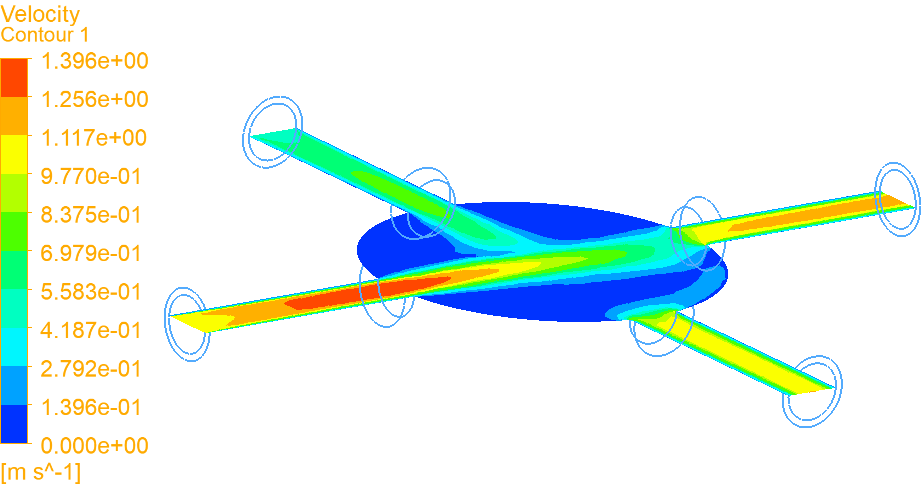

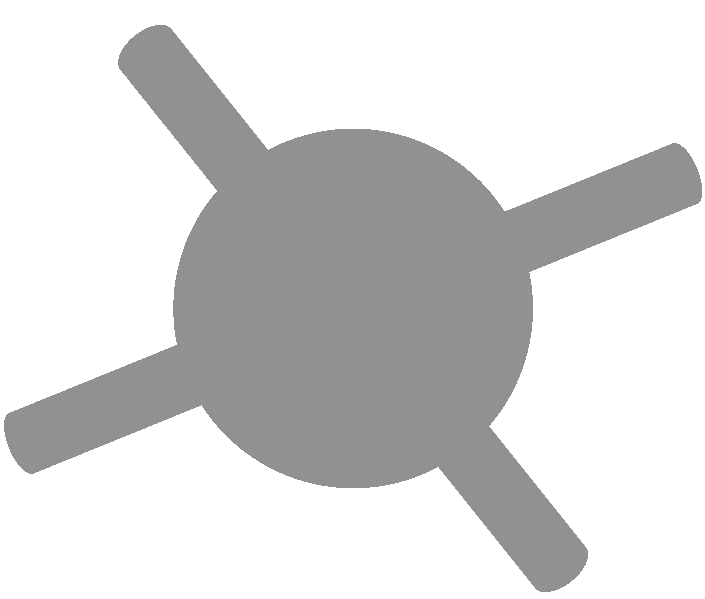

如上图的显示设置下，显示效果如图。左侧云图色谱的文字为橙色，模型几何线框为浅蓝色。

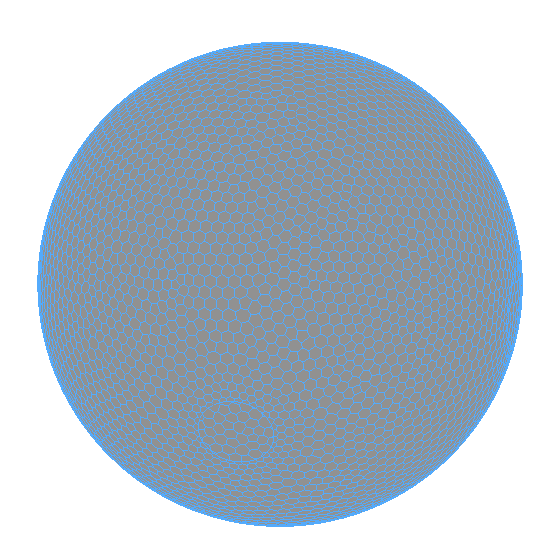

  网格线默认也为浅蓝色显示

2 曲面显示设置

  对于特定的曲面，可双击曲面，在软件左下方界面弹出的细节设置面板修改显示设置。曲面既可以是模型中已有的几何曲面（入口、固体壁面等），也可以是自定义的后处理面（平面、球面、等值面等）。

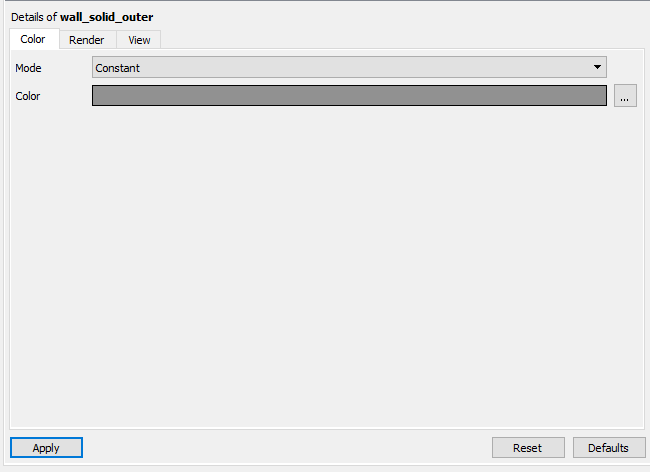

2.1 色彩模式可选择variable选项（物理变量云图显示），或者固定色彩。

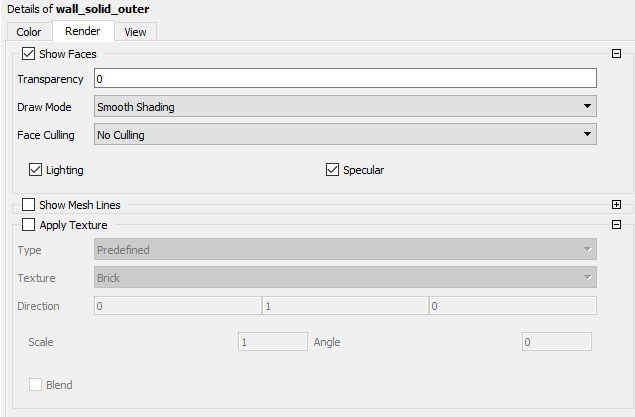

2.2 渲染设置中，可对曲面的显示渲染效果修改。

  show face用于显示曲面的渲染效果，show mesh lines用于显示网格，apply texture用于曲面材质设置。



  transparency（透明度）选项用于设置曲面显示是否会有半透明效果。

透明度0

透明度0.6

  show face选项中，最主要就是lighting（光照）和specular（镜面）选项。开启lighting选项可使曲面显示有光影渲染效果，看起来更立体逼真。specular选项开启后可使曲面渲染效果更接近于光滑镜面的反射。开启specular选项，必须先开启lighting选项。

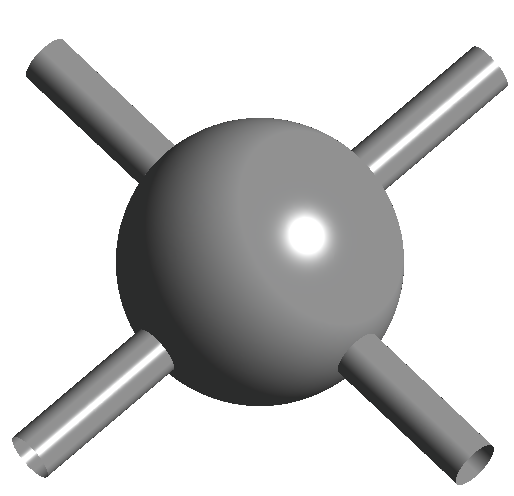

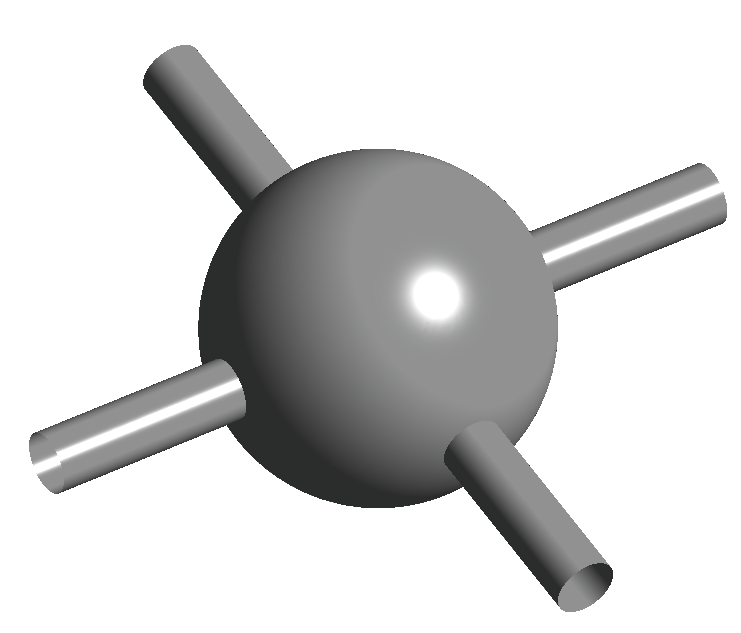

 同时开启lighting和specular

 仅开启lighting

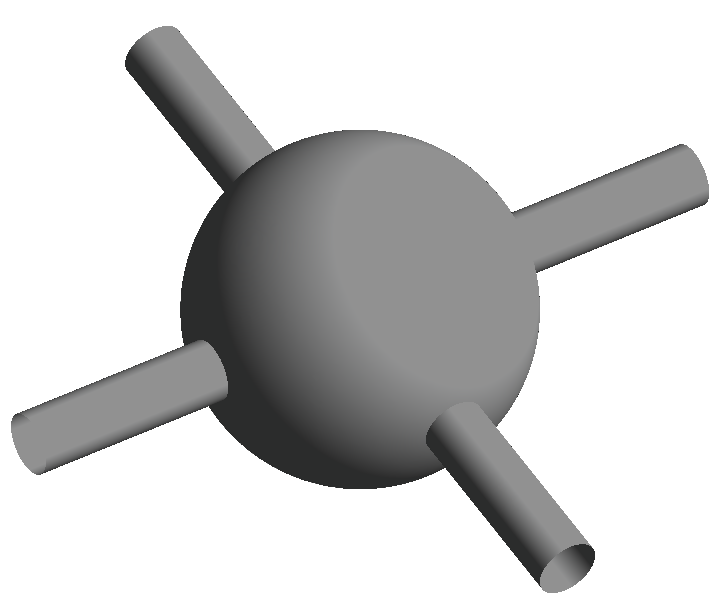

 lighting关闭

  apply texture可对曲面应用某些材质进行渲染。材质渲染部分，blend（混合）设置可控制渲染方式。整体而言，开启blend选项后曲面亮度会略低。

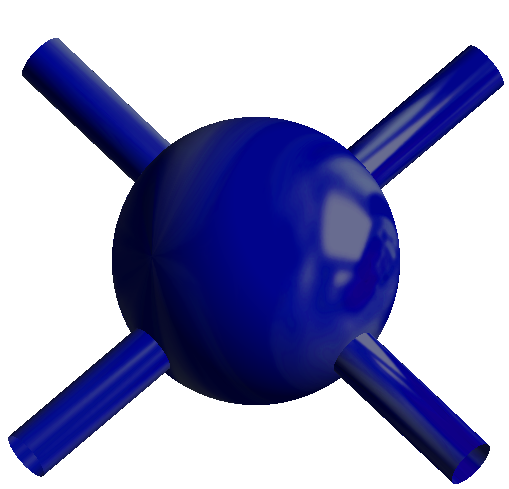

蓝色金属（blue metal）材质，关闭blend选项

蓝色金属（blue metal）材质，开启blend选项
