CFD-POST如何使用Expression计算某一点处的物理量

最新推荐文章于 2024-07-17 21:28:29 发布
最新推荐文章于 2024-07-17 21:28:29 发布
阅读量3.6k 收藏 12
点赞数 8
分类专栏： 流体力学 解决方案 文章标签： 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43325228/article/details/135825948
版权

简介

CFD-POST是ANSYS Workbench通用的计算流体力学后处理软件，有时我们需要编写表达式Expression计算阻力系数或升力系数，这时就需要获取出口附近某一点处的气体密度（或其他任何物理量）。接下来将介绍如何操作

操作方法

Step1: 新建Point

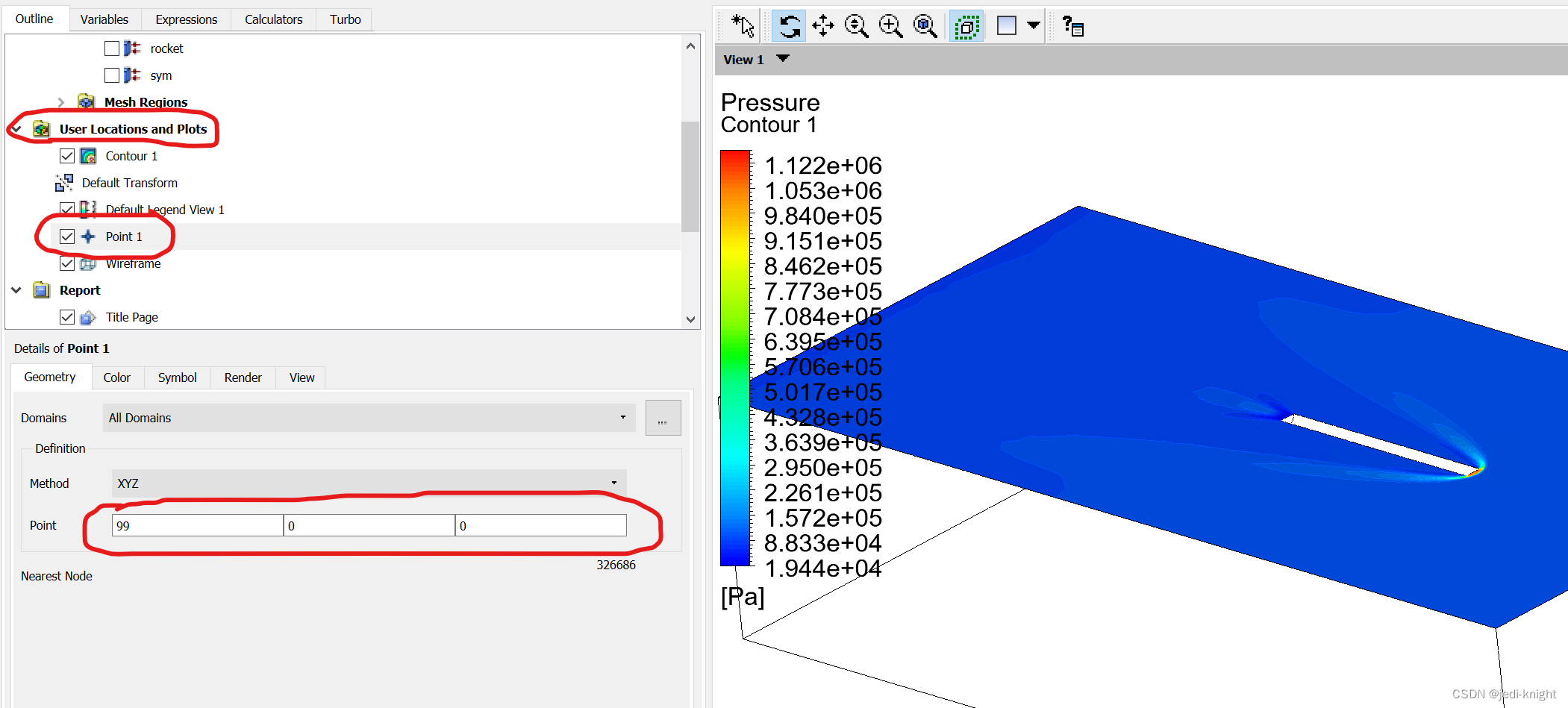

在User Locations and Plots标签下新建一个点，输入想考察点的坐标
在这里插入图片描述

Step2: 新建Expression

在这里插入图片描述表达式名称为rho，代码如下

probe(Density)@Point 1

表示把密度探针安装在Point1位置
至此表达式rho可在其他表达式中引用，进一步进行计算，如阻力系数或升力系数
