1 概述
某些仿真问题,需要创建监测点,用于获取空间定点的数据,如特定位置的湿度、温度等数据。
2 创建方法
2.1 基于界面手动创建

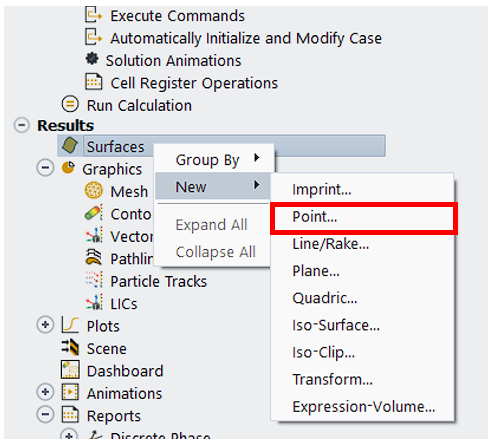

在Fluent左侧树状菜单”result”部分,右键点击“surfaces”,可手动创建。
![](https://img-blog.csdnimg.cn/img_convert/953bdd8ba9487f0486bf4a729249bec3.png)

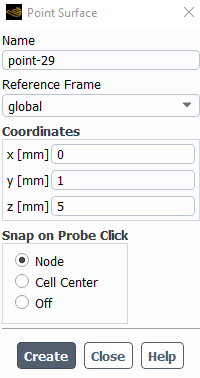

在创建监测点的界面中,需要对监测点命名并指定坐标位置。监测点的命名规范中,只能使用字母开头,不能使用数字或者符号开头。
![](https://img-blog.csdnimg.cn/img_convert/4c9f1f6efba557d7538d91bd8c9c4fcd.png)
若坐标位置已脱离计算域范围,会提示创建失败
![](https://img-blog.csdnimg.cn/img_convert/e3ce86cf8b2314993b4222ebf35ab286.png)
2.2 基于命令行创建
在Fluent命令行中,输入surface/point-surface可创建监测点,其需要指定点的名称和坐标。
![](https://img-blog.csdnimg.cn/img_convert/e138757aaf4c6efe957e842bf977eb64.png)
或者等效于基于一行文本的输入:
![](https://img-blog.csdnimg.cn/img_convert/4753fc935988f223e7cc0cb84a8a2044.png)
输入的坐标,其单位为Fluent中自行设置的长度单位,默认为m。图示案例中,基于第二种方式输入的坐标值,其数值单位为mm。
2.3 批量化创建
若需要同时创建多个监测点,可基于2.2的命令行操作,进行批量化创建。
在Excel中,按照以下格式,输入各点的名称和坐标:
A列:surface/point-surface命令不要改动
B列:点的名称
C/D/E列:点的X/Y/Z坐标数值
![](https://img-blog.csdnimg.cn/img_convert/70020819232b41d00f4b94275c872a7d.png)
全选上述Excel框,并复制到命令行即可。
![](https://img-blog.csdnimg.cn/img_convert/4b4a3afa2858e0fc4ab2d06f479a2a84.png)
坐标数值可基于Excel的公式编辑器批量化创建,从而减少了手动创建的工作量
3 数据可视化

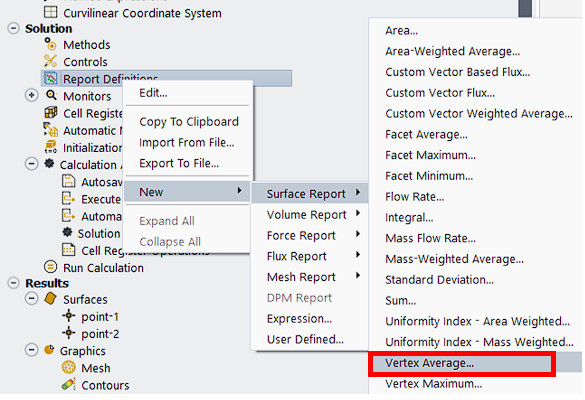

在”report definitions“中,可基于”surface report“类型创建监测点的数据监测。其类型建议为”vertex average“。
![](https://img-blog.csdnimg.cn/img_convert/242bb0d044acf03553e343f7d97e6920.png)

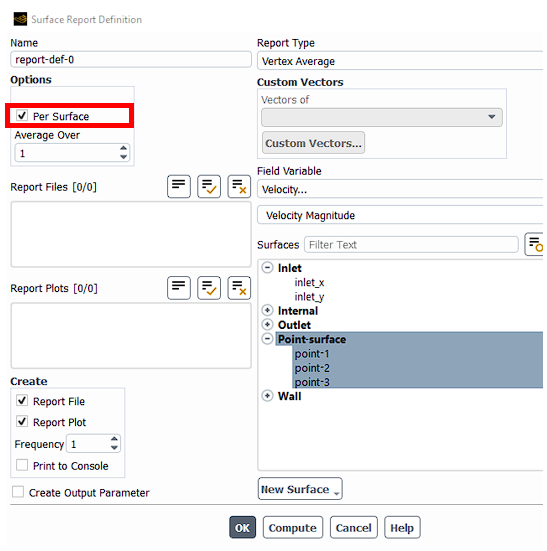

设置中,勾选”per surface“选项,使各个点的数据分别储存,方便比对。若不勾选”per surface“选项,则保存为多个监测点结果的平均值。
![](https://img-blog.csdnimg.cn/img_convert/3d4260f027e64b7a7705b40b078322b8.png)

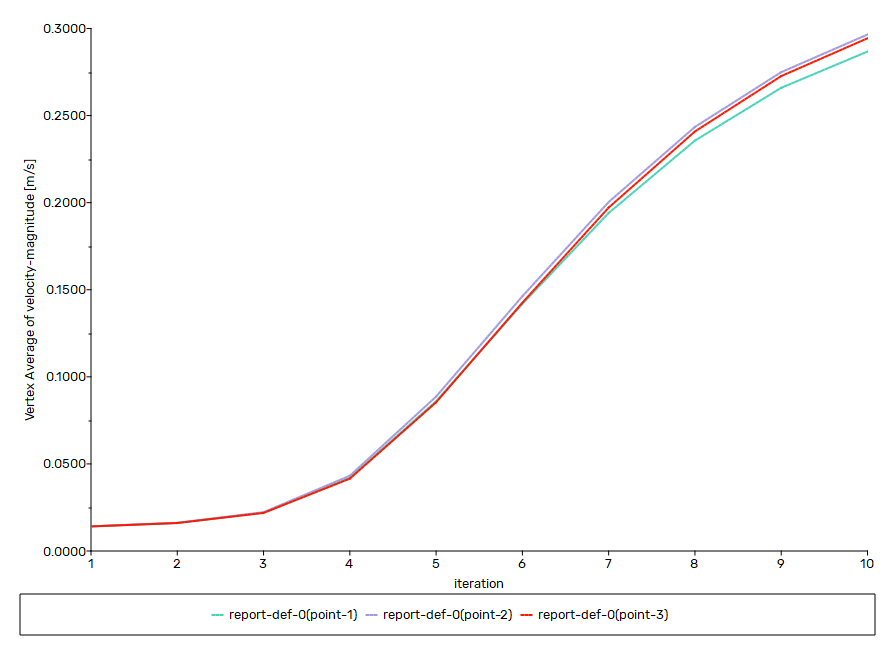

在计算过程中,其监测点的数据各自分别显示。
![](https://img-blog.csdnimg.cn/img_convert/503a4d7ac8d7762082192cbfd6cf8617.png)

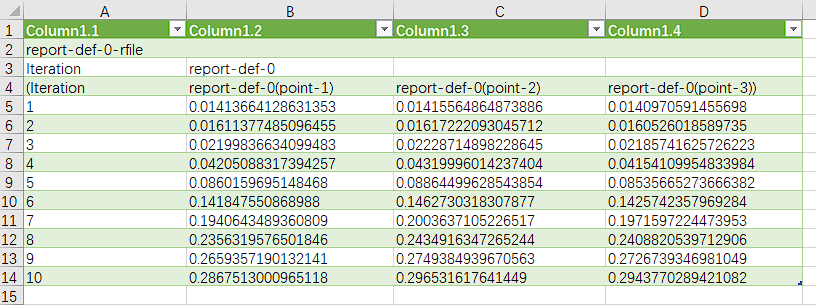

输出的OUT文本文件中,其保存方式也是每个点分别保存。
![](https://img-blog.csdnimg.cn/img_convert/c83d5a308d2ce8a0b191edac8bfd55bc.png)
