树莓派4B连接PCF8591模块

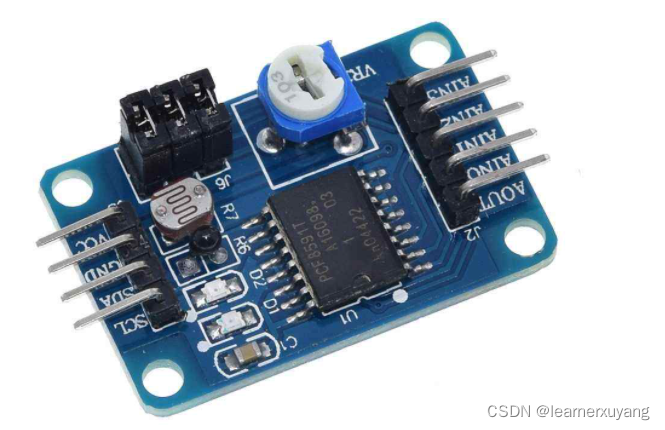

1.、PCF8591是8位的数模\模数转换集成芯片，如图 1.（详细介绍可以点击参考）

 图 1 PCF8591

2、AIN0-AIN3接模拟输入，比如气体传感器，能外接三个通道的模拟输入，AOUT是模拟输出。

SCL、SDA分别接树莓派引脚的2、3引脚，与树莓派进行I2C通信，VCC、GND接树莓派的5V，GND.

线路连接好后，树莓派命令行查看PCF8591的地址

sudo i2cdetect -y 1

3、读取PCF8591的值，注意它的地址值和控制字

import matplotlib.pyplot as plt
import RPi.GPIO as GPIO
import numpy as np
import smbus

address = 0x48   # PCF8591地址
ain_address = [0x40, 0x41, 0x42, 0x43]   # 读取模拟输入，对应AIN0-AIN3

bus = smbus.SMBus(1)

bus.write_byte(address, ain_address[0])   # 0X40 AIN0
bus.read_byte(address)                    # 空读一下
value = bus.read_byte(address)            # 0x40通道的值

---

树莓派外接多个PCF8591

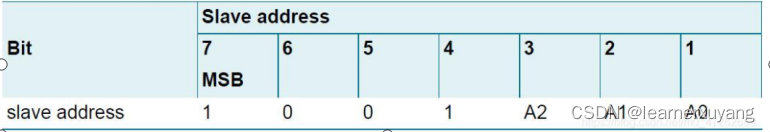

树莓派和PCF8591AD模块采用I2C通信协议的方式，地址由A2A1A0决定（如图2），通过改变地址的组合方式，理论上树莓派可以外接2^3 = 8个AD模块，但是由于PCF8591硬件编程地址引脚A2A1A0默认接地（见原理图），PCF8591模块的默认地址是0x48(1001000)，为了树莓派能外接多个AD模块，就需要改变模块的默认地址。

改变PCF8591AD模块地址的方法：本方法中采用的方式是破坏PCF8591芯片的A2A1A0引脚接地状态（也就是暴力挑开A2A1A0引脚，强行改变它的地址）。第一个AD模块不改变引脚状态，得到默认地址0x48(1001000)；第二个AD模块的A0接高电平，A1和A2接低电平，得到地址0x49(1001001);第三个AD模块的A1接高电平，A0和A2接低电平，得到地址0x4a(1001010)；第四个AD模块的A2接高电平，A0和A1接低电平，得到地址0x4c(1001100)。

图 2 PCF8591控制字
