十、广域网技术——PPP

---

前言

PPP 简介：二层的封装形式 point to point 串行链路（链路层协议），提供认证功能。

---

一、PPP组成

1、LCP：链路控制协议（Link Control Protocol）

用来建立、拆除和监控PPP数据链路。

2、NCP：网络层控制协议（Network Control Protocol）

用于对不同的网络层协议进行连接建立和参数协商。

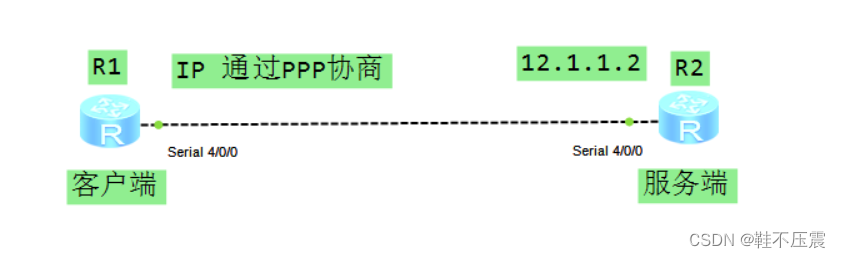

二、PPP地址协商和分配

注意：在PPP链路上面，网络层的ip地址可以自动协商。通过ppp 的NCP报文（PPP IPCP）来协商ip地址。不需要额外的dhcp做支撑（协商ip地址的过程 看不到dhcp的报文）。仅仅需要在服务端配置一个普通的pool 地址池即可。

R1:客户端
interface Serial4/0/0
link-protocol ppp
ip address ppp-negotiate （通过ppp协商机制自动获取ip地址）

R2:服务端
ip pool aa （建立地址池aa）
gateway-list 12.1.1.2
network 12.1.1.0 mask 255.255.255.0
interface Serial4/0/0
link-protocol ppp
remote address pool aa （指定给对端分配的ip的地址池）
ip address 12.1.1.2 255.255.255.0

三、PPP PAP认证

PAP 认证：两次握手，明文认证，PPPOE目前就采用PAP。

R2：认证端（创建用户名和密码）
aaa
local-user hcnp password cipher 123
local-user hcnp service-type ppp
int s4/0/0
ppp authentication-mode pap （开启认证）

R1：客户端
int s4/0/0
ppp pap local-user hcnp password simple 123 （发送pap用户名和密码）

四、PPP CHAP认证

CHAP 认证：密码是加密的，更加安全。三次握手。

R2：
aaa
local-user hcnp password cipher 123
local-user hcnp service-type ppp
int s4/0/0
ppp authentication-mode chap

R1:
int s4/0/0
ppp chap user hcnp
ppp chap password cipher 123
