十三、交换技术——Trunk配置及通信原理

---

一、Trunk 简介

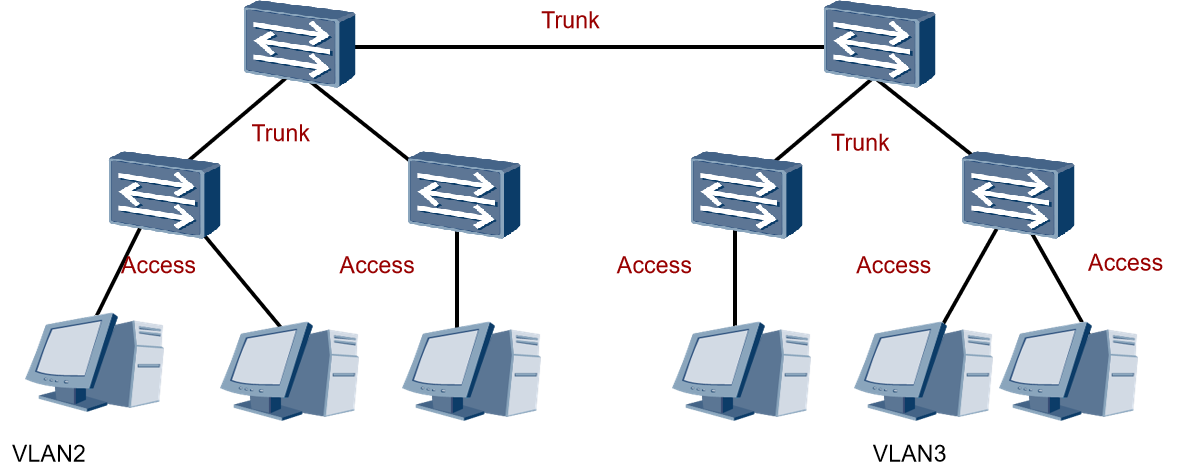

1、链路类型

用户主机和交换机之间的链路为接入链路，交换机与交换机之间的链路为干道链路。

2、Trunk 定义

Trunk：干道、主干链路，通常用于交换机和交换机之间，通过一个接口传输多个vlan的数据包。
注意：从access口发出的报文，交换机永远都会将标签去除。

二、Trunk 配置

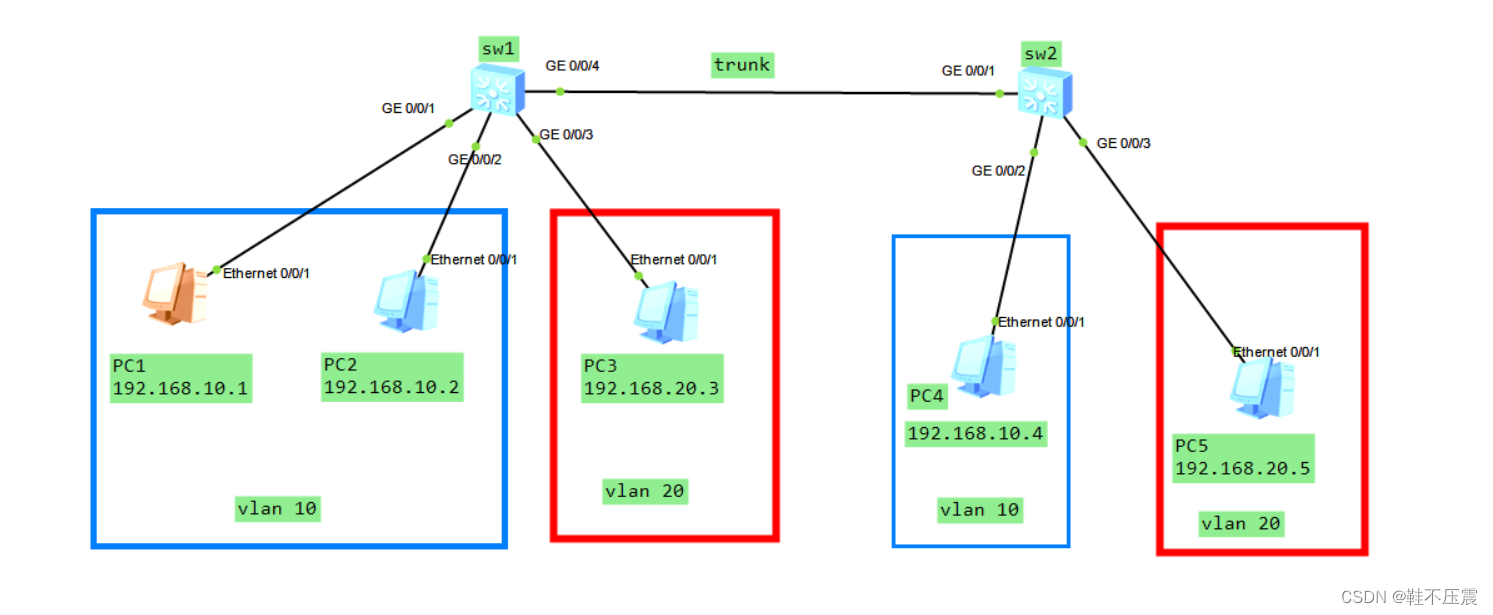

1、基础配置

sw1:
将接口类型定义为trunk
定义trunk允许vlan通过

interface GigabitEthernet0/0/4
port link-type trunk
port trunk allow-pass vlan all

sw2：

int gi 0/0/1
port link-ty trunk
port trunk allow-pass vlan all

2、查看配置

华为交换机上可用vlan一共有：4094 个
UT：access
TG：trunk

三、Trunk 通信原理

1、本征 vlan

PVID （接口默认vlan）：Port Default VLAN ID，默认trunk口的本征vlan是vlan 1。
只有本征vlan的报文通过trunk接口可以不打标签。
trunk 接口只能有一个本征 vlan。

2、修改trunk口的本征vlan

sw1:
将本征vlan 修改为vlan 10

int gi 0/0/4
port trunk pvid vlan 10

sw2：

int gi 0/0/1
port trunk pvid vlan 10

3、通信原理解析

上图：所有PC的ip地址都在同一个网段，且本征vlan属于默认vlan 1
pc1 —>pc5 ？ 不可以
pc1 —>pc4 ? 可以
pc1 —>pc7 ? 不可以
pc1 —>pc8 ? 不可以
PC6 —>PC4 ? 不可以
PC6 —>PC7 ? 可以
PC6 —>PC8 ? 可以
PC8 —>PC4 ? 不可以
PC8 —>PC7 ? 可以
