十二、交换技术——VLAN基础配置、VLAN间路由（单臂路由、SVI）

---

概念

LAN：local area network 局域网
WAN：wide area network 广域网
VLAN：virtual LAN 虚拟局域网
随着网络中计算机的数量越来越多，传统的以太网络开始面临冲突严重、广播泛滥以及安全性无法保障等各种问题。

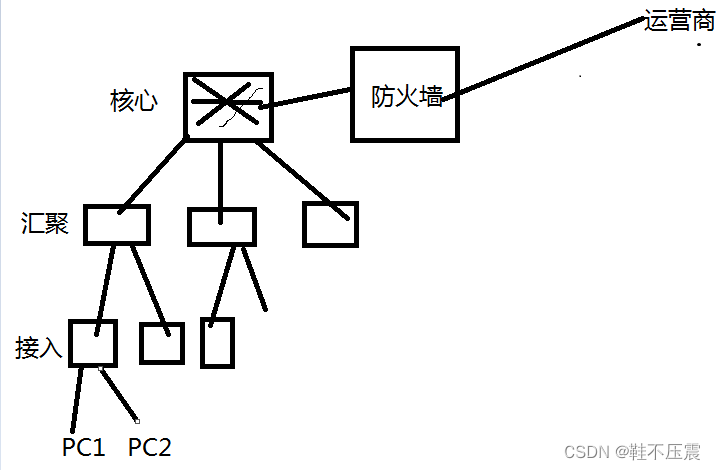

典型园区网架构图：

---

一、VLAN 简介

1、定义

VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的局域网在逻辑上划分成多个广播域的技术。通过在交换机上配置VLAN，可以实现在同一个VLAN内的用户可以进行二层互访，而不同VLAN间的用户被二层隔离。这样既能够隔离广播域，又能够提升网络的安全性。

2、作用

广播域太大会引起广播泛滥造成网络不稳定，为了隔离广播域，可以在交换机上部署vlan技术达
到缩小广播域的目的。进而提升网络的稳定性。

3、总结

VLAN是用来隔离广播的。

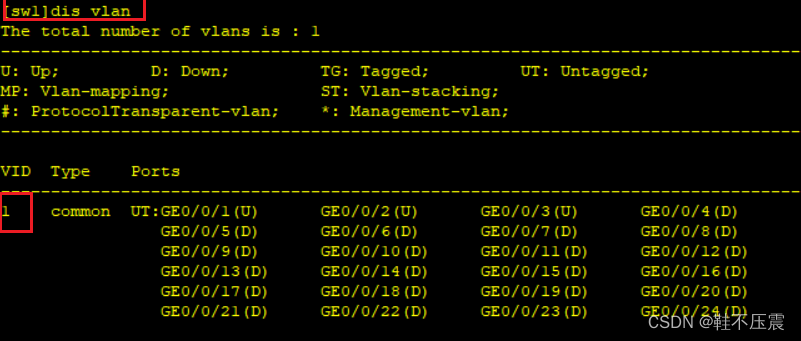

dis port vlan active：查看vlan。

二、VLAN 基础配置

注意：vlan 1属于交换机默认vlan，默认情况下所有的接口都属于vlan 1。

vlan 配置指令如下：

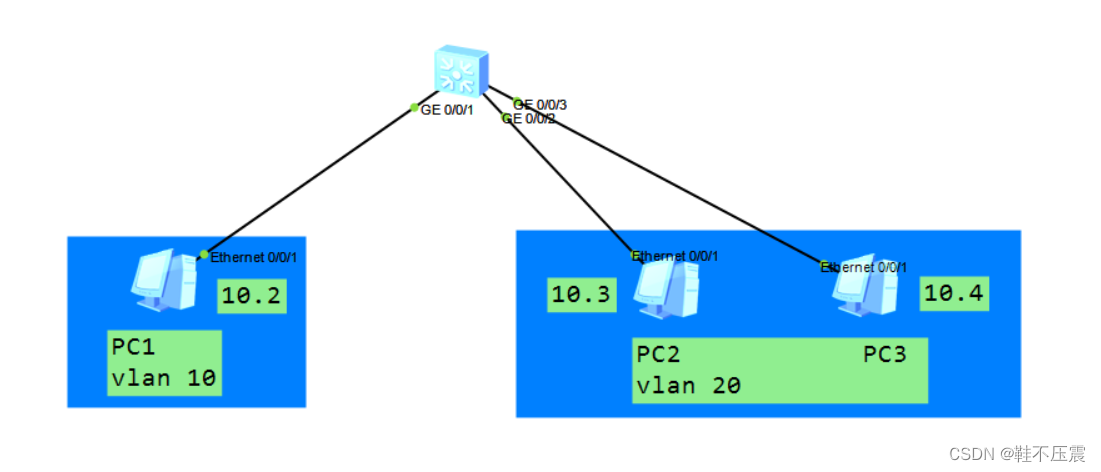

（1）创建vlan 10和vlan 20
（2）接口类型配置为access 注意：一般将交换机接PC的口配置为access类型。
（3）将接口分别划入vlan 10和vlan 20
注意：将接口批量划入某vlan:
port-group group-member gi 0/0/3 to gi 0/0/20 （同时对3-20口进行配置）
port link-type access
port default vlan 20

vlan 10 （vlan batch 20 30）
vlan 20
int gi 0/0/1
port link-type access
port default vlan 10
int gi 0/0/2
port link-type access
port default vlan 20
int gi 0/0/3
port link-type access
port default vlan 20

注意：默认情况下，不同vlan之间广播报文永远不能通信。
注意：默认情况下，不同vlan的用户单播默认不能直接通信，如果想通信，还需三层设备做路由。

三、VLAN 通信原理

1、关键点

（1）PC 不认识、不识别 vlan，且不能处理带tag ID（vlan ID）的报文。对于携带 vlan tag 的报文，PC直接将其丢弃。PC也不能发出带vlan 标记的报文。
（2）交换机通过access 口发给PC的报文全部要将vlan ID去除。
（3）报文在交换机内部程序处理（交换机肚子里面）时，所有报文必须携带tag标识其所属的 vlan id。
（4）从交换机access口发出的报文，永远不会含有标签。

2、Access端口收发数据帧的规则

2.1、收报文：

如果该端口收到对端设备发送的帧是untagged（不带 VLAN标签），交换机将强制加上该端口的PVID（PVID即 Port VLAN ID，代表端口的缺省VLAN）。如果该端口收到对端设备发送的帧是tagged（带VLAN标签），交换机会检查该标签内的VLAN ID。当VLAN ID与该端口的PVID相同时，接收该报文。当VLAN ID与该端口的PVID不同时，丢弃该报文。
查看PVID如下：

2.2、发报文：

Access端口发送数据帧时，总是先剥离帧的Tag，然后再发送。Access端口发往对端设备的以太网帧永远是不带标签的帧。

四、VLAN 间路由

1、概述

（1）vlan间路由：通过三层设备路由，使得不同vlan间可以互相通信。但是仅仅允许单播通信
（2）vlan间路由方式：①单臂路由（路由器）②SVI（交换虚接口）（三层交换机）或者vlanif口

2、单臂路由

工作原理：当数据包进入路由器时，路由器首先根据目标地址结合自己的路由表将标签转换，然后从相应的子接口发出。
缺点：对于部分网络，vlan间数据传输的效率过低。
注意：从子接口发出报文会给报文嵌入相应标签
注意：为了方便管理，建议一个vlan一个网段，而且vlan和网段有关联。

路由器R1配置如下：
（1）创建子接口
（2）和vlan关联
（3）配置ip作为网关
（4）开启arp广播功能
注释：arp broadcast enable命令用来开启子接口的ARP广播功能。缺省情况下，子接口没有ARP 广播功能。子接口不能转发广播报文，在收到广播报文后它们直接把该报文丢弃。为了允许子接口能转发广播报文，可以通过在子接口上执行此命令。

int  e0/0/0.1
dot1q termination vid 10
ip address 192.168.10.1 255.255.255.0
arp broadcast enable
int e0/0/0.2
dot1q termination vid 20
ip address 192.168.20.1 255.255.255.0
arp broadcast enable

3、SVI：switch virtual interface

3.1、基础配置

sw1配置：
（1）创建交换机虚拟接口vlanif 10 (SVI)
（2）配置ip地址作为vlan10网关
注意：可以将三层交换机抽象成一台路由器，vlanif接口就是路由器的接口。

int vlanif 10
ip add 192.168.10.1 24
int vlanif 20
ip add 192.168.20.1 24

3.2、两层架构SVI配置

核心交换机sw1配置：

vlan batch 10 20 30
interface Vlanif10
ip address 192.168.10.1 255.255.255.0
interface Vlanif20
ip address 192.168.20.1 255.255.255.0
interface Vlanif30
ip address 192.168.30.1 255.255.255.0
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan all
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan all
