SystemView安装使用

什么是Systemview?

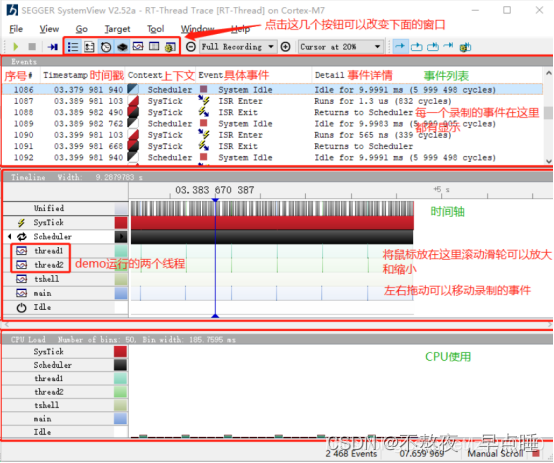

SystemView是一个可以在线调试嵌入式系统的工具，它可以分析有哪些中断、任务执行了，以及这些中断、任务执行的先后关系。还可以查看一些内核对象持有和释放的时间点，比如信号量、互斥量、事件、消息队列等。这在开发和处理具有多个线程和事件的复杂系统时尤其有效。说白了就是我们可以通过这个软件实时监控我们实时系统的任务切换及调度情况，并且这个软件支持多种实时系统，包括FreeRTOS uSCIll等。

Systemview用到freeRTOS实时系统上

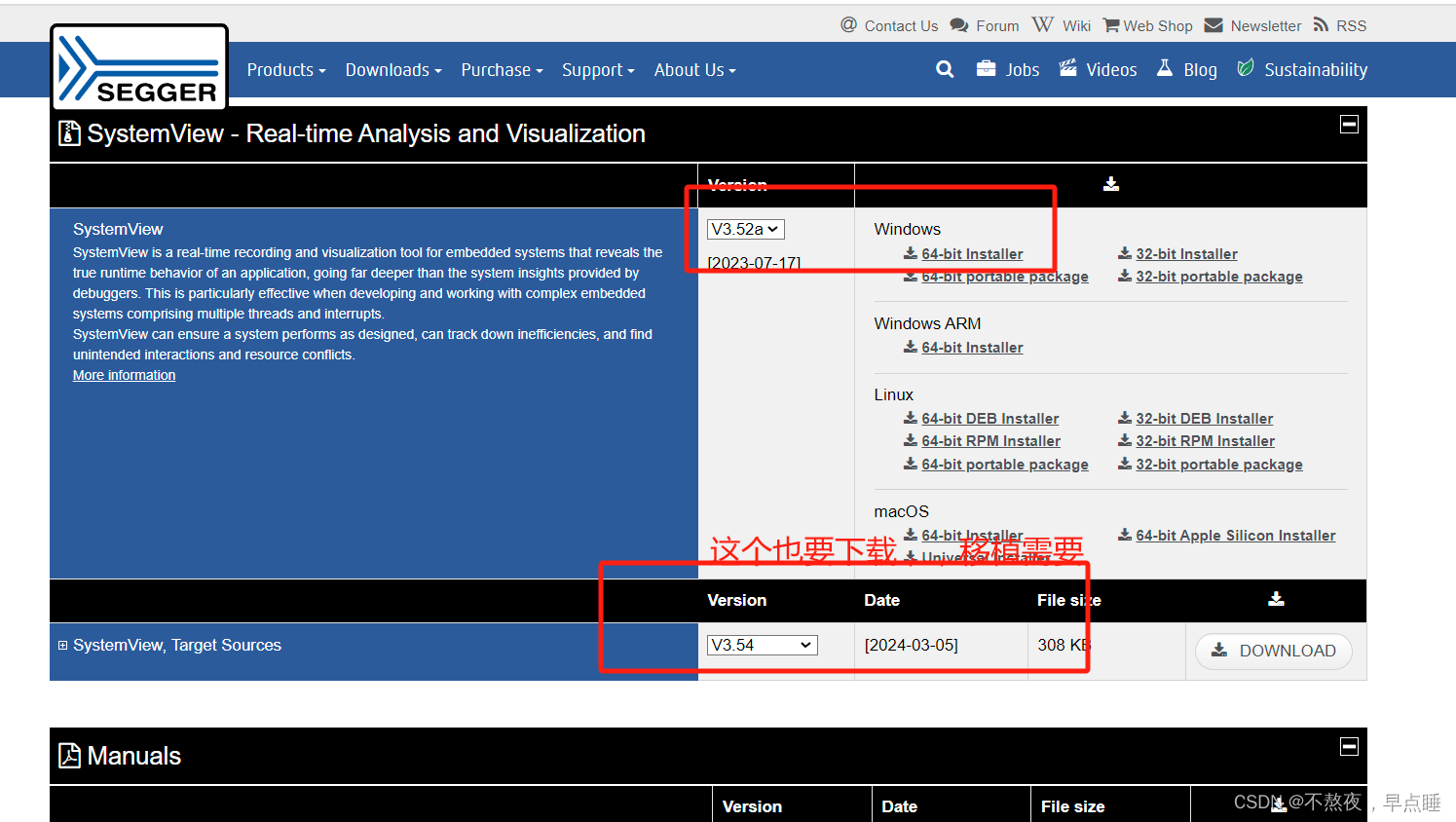

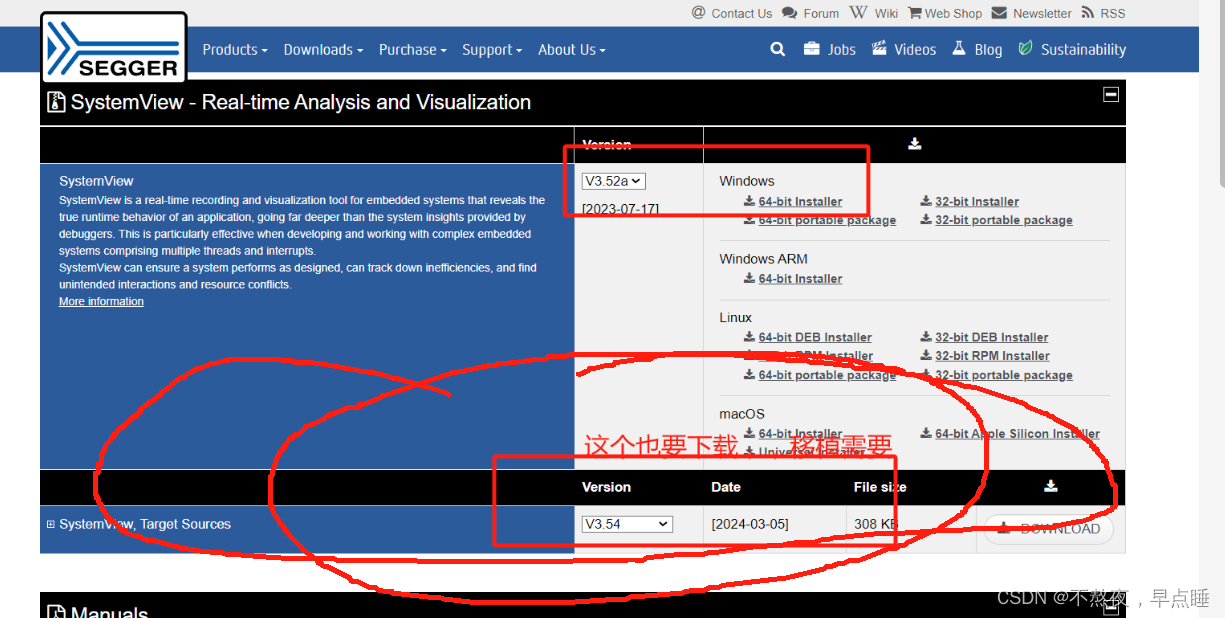

官网下载，默认安装就行
https://www.segger.com/downloads/systemview/

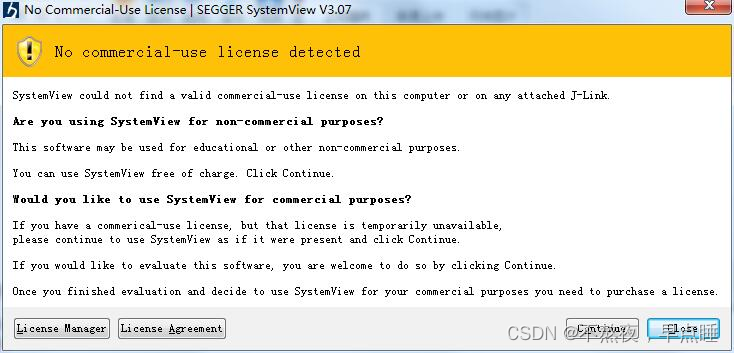

目前这个软件已经更新到了v3.52,虽然这个软件是免费的但是需要配合J-link才能使用，但是正版的J-link才有授权,我的jlink不太正经，所以我下载的驱动没用最新的，jlink最好用V9，V8的也不一定能用

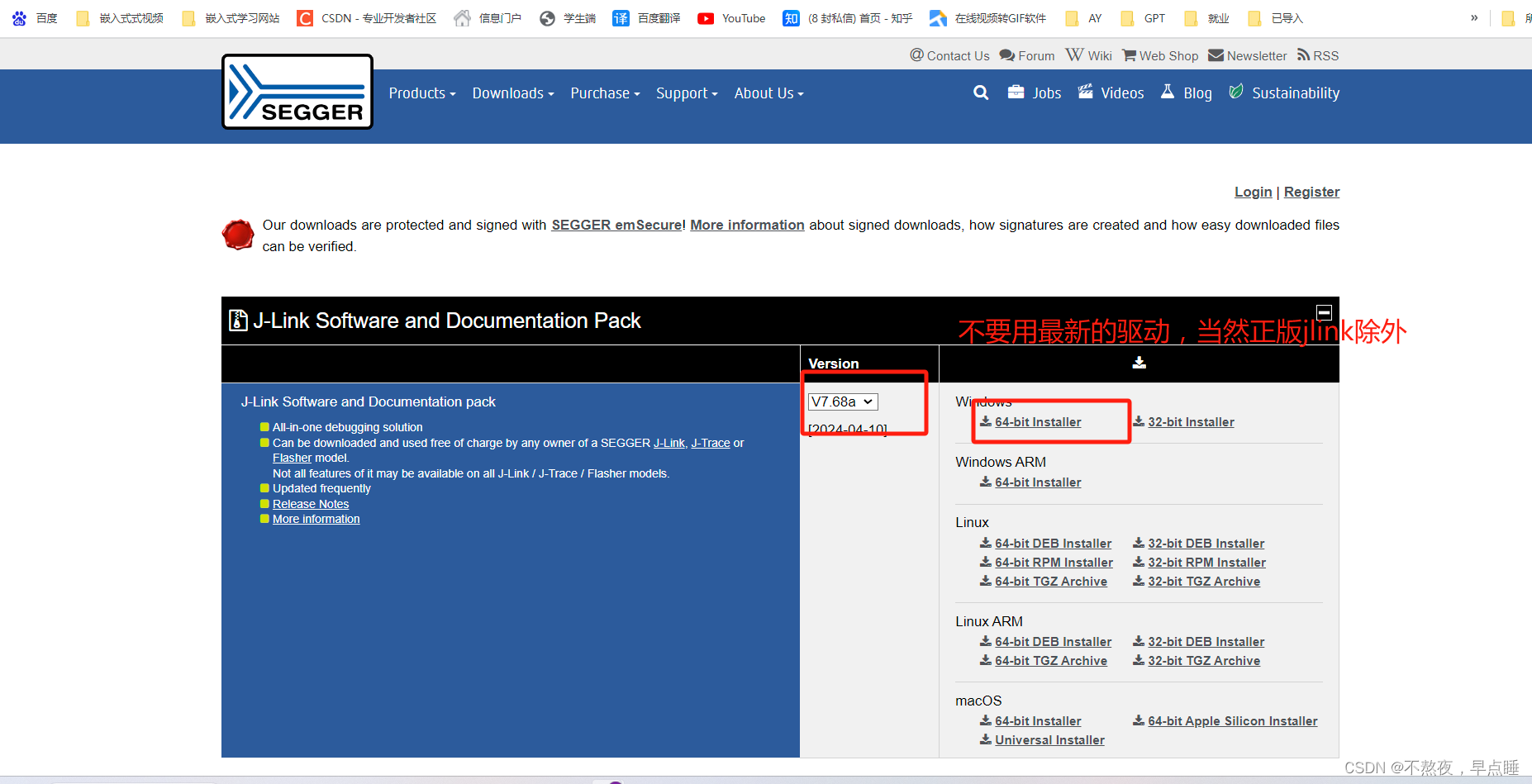

jlink驱动下载

网上搜一下和谐的V2.52a版本，按照方法确实也破解成功了，但是该版本只能用M3的
如果你的是M4还不能用，可以试试这个老版本的SystemView，官网上已经没有了3.07版本
https://download.csdn.net/download/weixin_44057803/89157684

移植

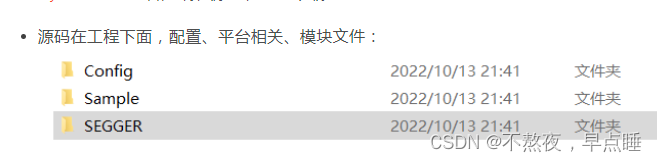

需要用到的源码就在官网下载

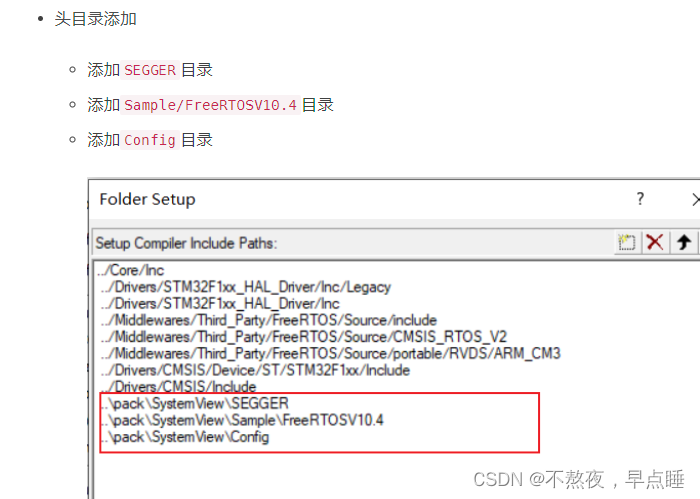

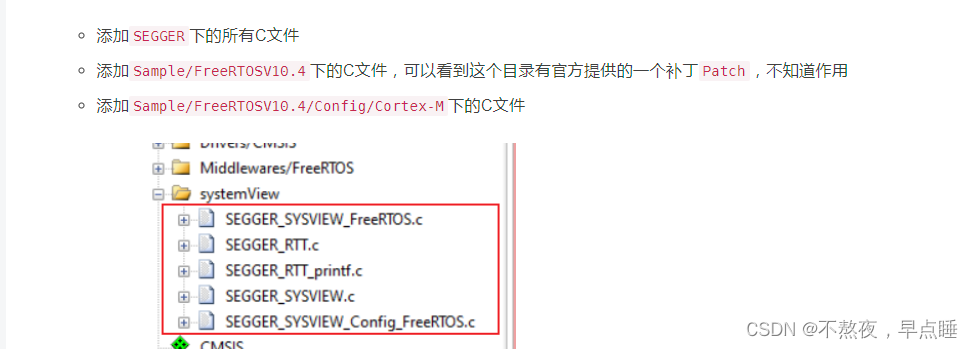

源码添加

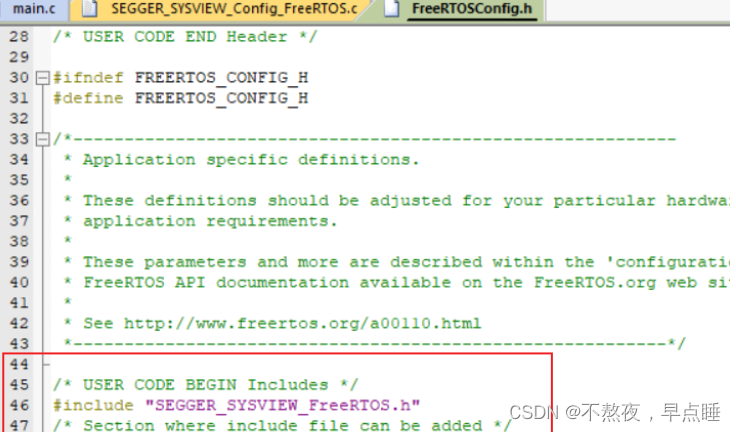

在FreeRTOSConfig.h中包含SEGGER_SYSVIEW_FreeRTOS.h

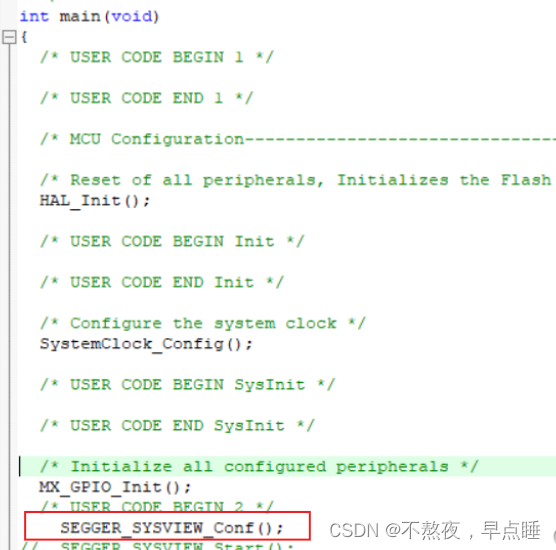

初始化添加SEGGER_SYSVIEW_Conf()

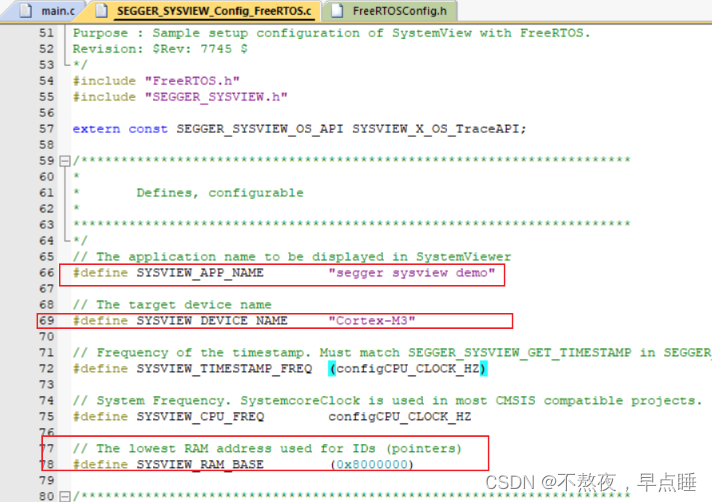

SEGGER_SYSVIEW_Config_FreeRTOS.c中有些信息配置

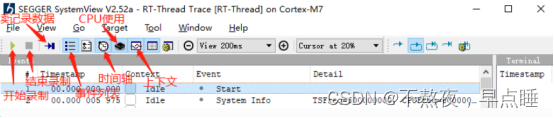

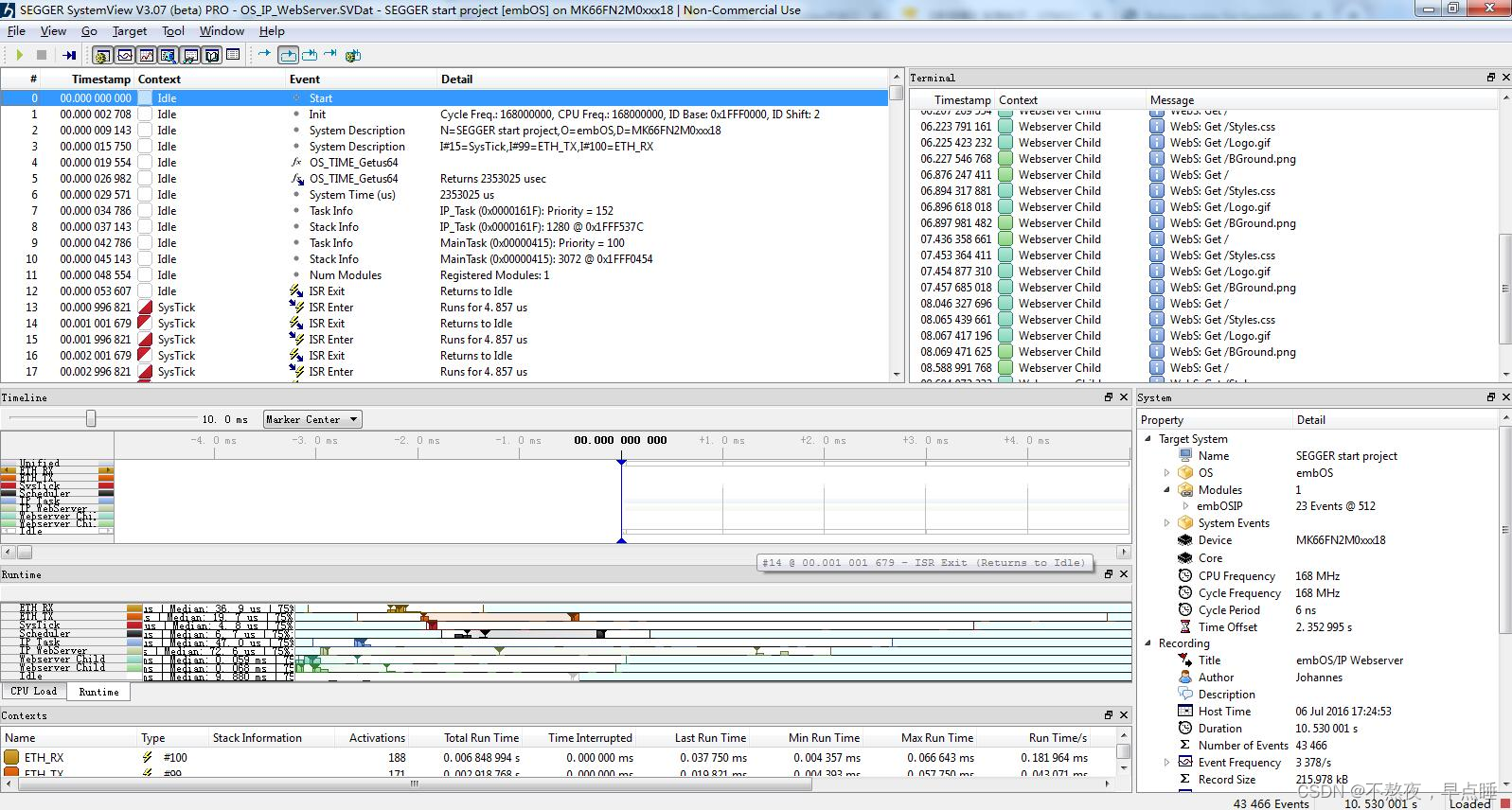

通过jlink 连接目标板 运行 system view , 左侧 三角

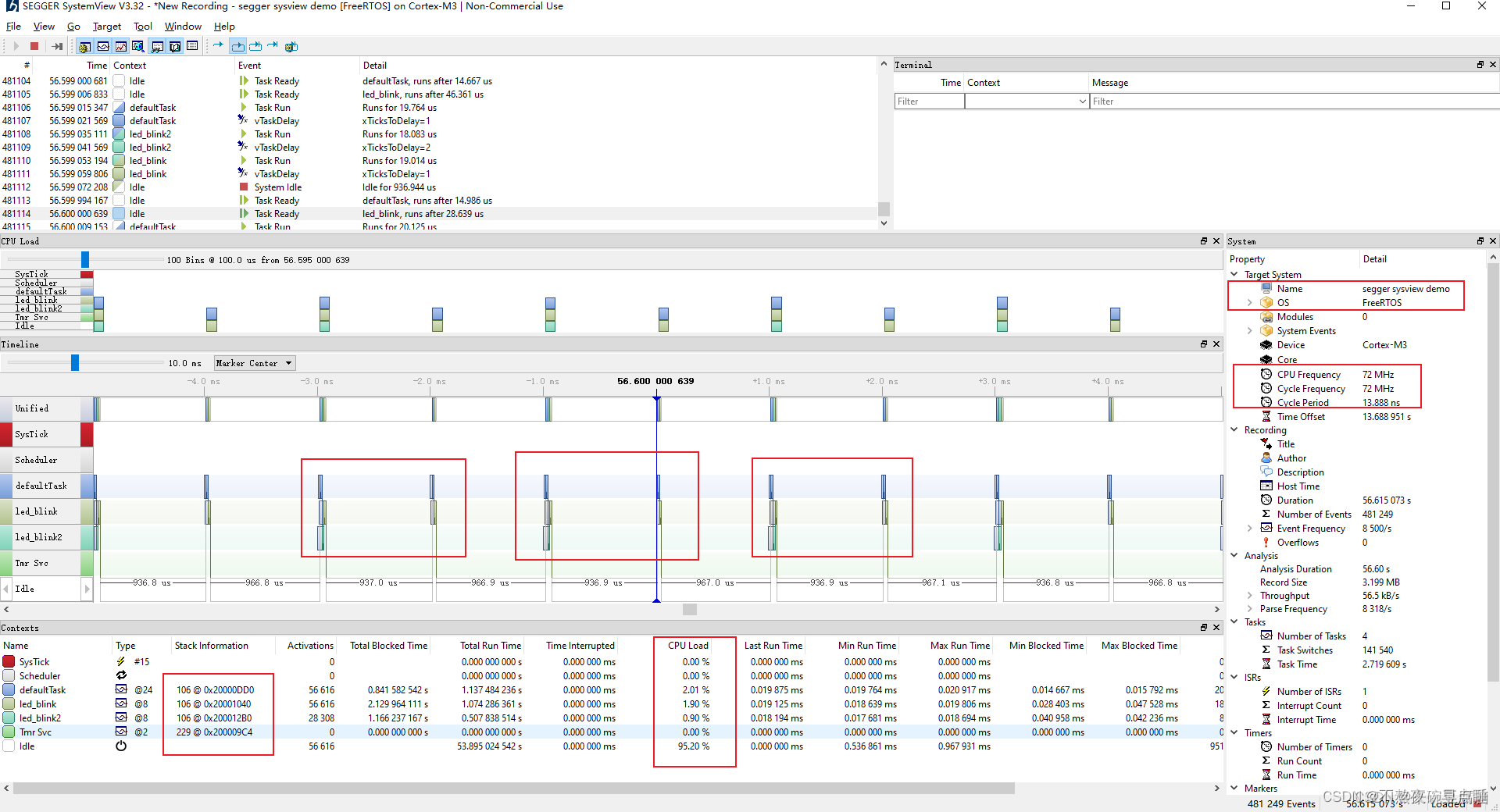

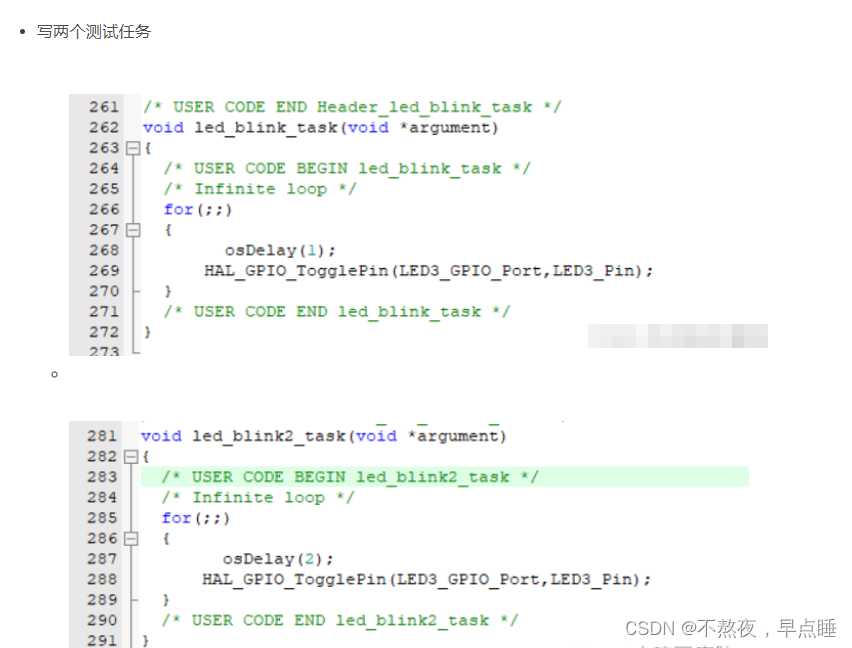

也能跑起来。。。可以看到两个任务一个1ms一次，一个2ms一次，cpu占用，堆栈剩余等，不知道官方那个补丁什么作用，因为我不会打那个补丁，所以那个补丁没有做测试，，网上参考资料有点少，所以写下这篇文章，希望用过的同学指教下有什么问题。。。。
