AD学习笔记11（后期）

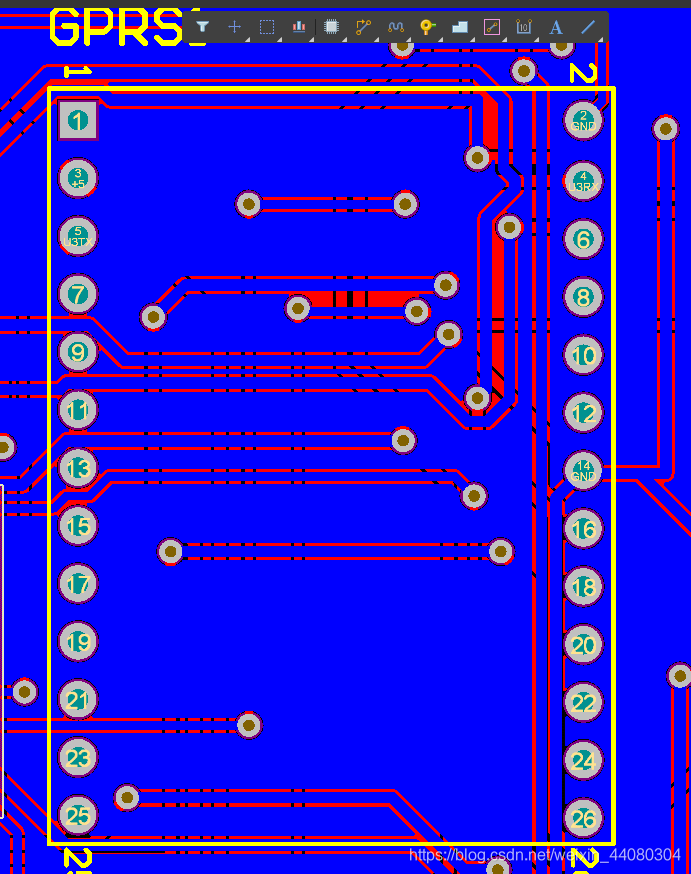

1.在使用网上现成的引脚封装的时候一定要注意使用的时候，原理图库和PCB库的对应情况，这次画的板子出现了这种情况，原理图库和PCB库不对应，导致模块无法安装。

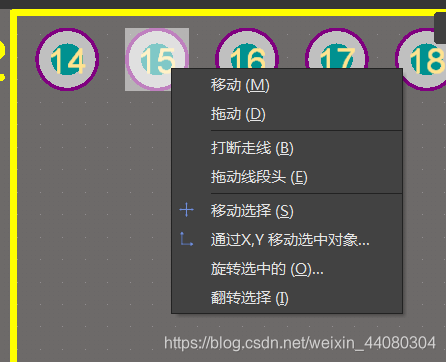

2.ad18中将相同元件进行位置调整的方法是：将首元件设置为原点，讲要移动的元件放到上面，选中->M->会出现按照坐标位置移动。

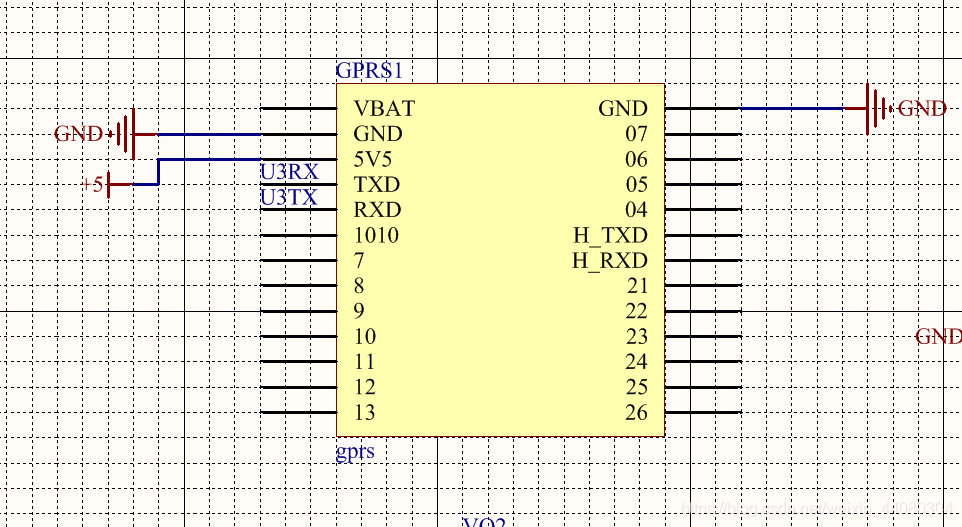

3.在画原理图的时候尽量让引脚Name为引脚的标号，即对应引脚的具体名称，Designator设置为序号
4.Altium Designer 18 有一个强大功能是能够将您的电路板视为三维物体。要切换到3D，请运行“ 视图”»“3D布局模式”命令，或按3快捷键。该板将显示为3维对象 - 教程板如下所示。您可以使用以下控件流畅地缩放视图，旋转视图，甚至在板内移动：

Altium Designer 18 以3D方式查看电路板

缩放 - Ctrl +右键拖动鼠标，或Ctrl +滚动鼠标滚轮或PgUp / PgDn键。
平移 - 右键拖动鼠标或标准Windows鼠标滚轮控件。
旋转 - Shift +右键拖动鼠标。请注意当您按Shift键时 ，方向球体出现在当前光标位置，如下图所示。使用以下控件围绕球体的中心（在按下Shift以定位球体之前定位光标）进行模型的旋转运动。移动鼠标以突出显示所需的控件，然后：
当中心点突出显示时向右拖动球体- 向任何方向旋转。
水平箭头突出显示时右旋球体- 围绕Y轴旋转视图。
当垂直箭头 突出显示时右旋球体- 围绕X轴旋转视图。
当圆弧段突出显示时右旋球体- 旋转关于Z平面的视图
5.修改集成库的时候务必将原来的集成库删除。
方法：

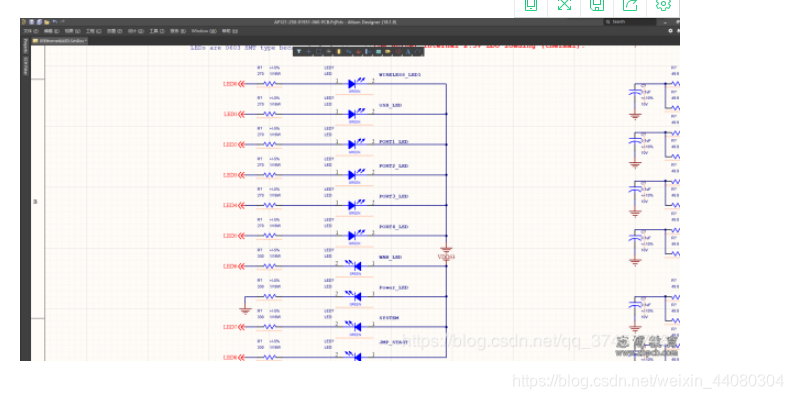

(1)打开一个原理图文件，准备为其中的元器件进行统一的命名。

(2).执行菜单栏命令“工具”→“标注”→“原理图标注”，快捷键（TAA）弹出对于统一命名的对话框。

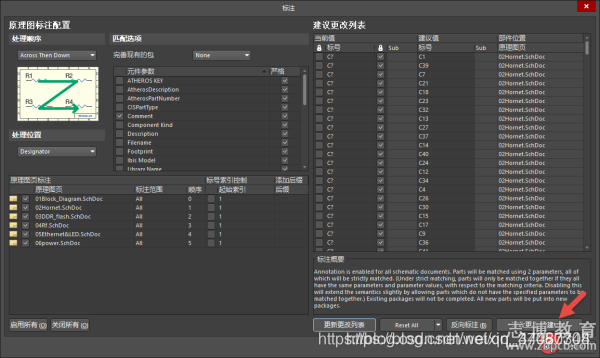

(3).如下图所示，对话框的左上角是命名顺序的控制栏，命名顺序包括z字型、n字型、反z字型和反n字型等，大家可以根据自己的需要进行选择。左下方是对应选择需要命名的原理图。

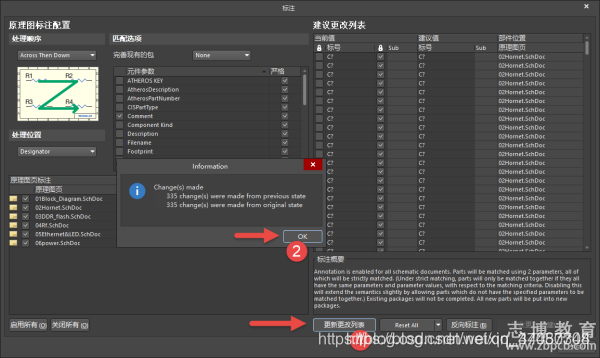

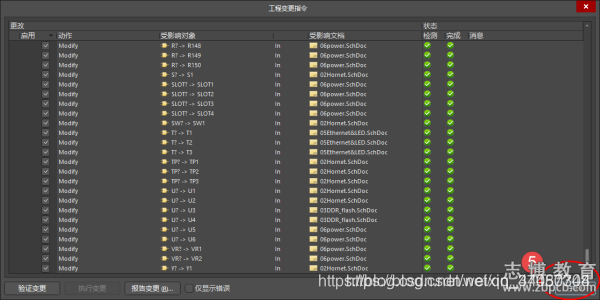

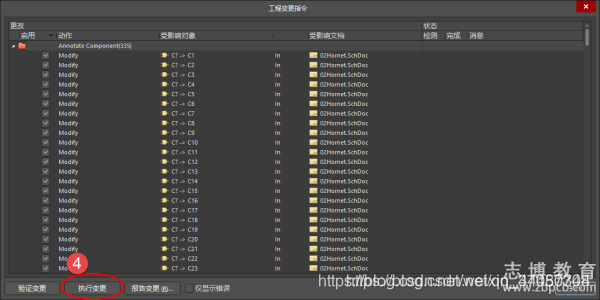

(4).点击“更新更改列表”指令，弹出的对话框点击“OK”，然后执行“接收更改（创建ECO）”指令，在弹出的工程变更指令中选择“执行更改”，更改好以后点击关闭所有对话框即可完成原理图统一编号，具体步骤如下图所示：




7.ad18确定板子形状的方法见下面链接：https://blog.csdn.net/u011243721/article/details/82865663
一：首先新建一个PCB板，或者从原理图生成再修改
新建方法：文件>新的>PCB 快捷键：F>N>P
然后我们就会得到一个什么都没有的PCB板子：
首先我们可以先设置原地的位置：
编辑>原点>位置 快捷键：E>O>S
这个原点的位置设置哪里都没关系，不过建议在最左下角
首先我们设置成Keep-Out-layer：
下一步就是画电气线了，注意现在画的将是你板子的电气边缘
放置>KeepOut>线径 快捷键：P>K>T
当然不一定要用直线，你想画一个星星都可以，画好之后如下图：
这个是我准备画的一个100*100的板子
接下来就是画PCB板
把我们刚才画的电气线全选变成高亮：
最后一步：
设计>板子形状>按照选择对象定义 快捷键：D>S>D
完美结束
但是。
如果出现如下错误，说明在画电气线的时候边缘并没有完美接上去我的错误出现在 (0mm,0.127mm)的位置。
这里就是我出现错误的地方，所以我们画的这个鬼东西的时候一样要小心啊。。
鼠点击未对齐的拿一根线，鼠标移动到白色的那个中心点，往下拉一下，就行了
最后再把4个电气线全选，重新 按照选择对象定义，得到最终的PCB：
放置机械固定孔的注意事项：
如果你的螺丝孔不需要镀铜，可以这样操作，输入PP（Place Pad), 鼠标那个位置就会出现一个焊盘，按键盘左上角的Tab键，在弹出的窗口那里选择孔径大小，X,Y尺寸也是孔径尺寸（没有焊环），Plated后面方框里的勾去掉，这样就形成了一个机械螺丝定位孔了。

如果你的螺丝孔是需要接地的，那么XY尺寸可以各加大0.4mm，Plated那里打上勾，这样孔内是有沉铜的。

注意孔径不要选择刚好螺丝的直径，尽量将孔径做大0.1mm，否则到时候做出来的孔会塞不进螺丝。（主要看供应商制板偏差以及螺丝孔直径公差）
8.Altium在布线的时候尽量不要走直角和锐角，这样直角锐角拐角处容易烧糊，一般采用钝角连接，而且一般情况下的并联一般采取树枝状的连接方式，由一颗总线像树枝一样分支出去，这样节约走线的空间，节约线长，出了问题也容易找出来。

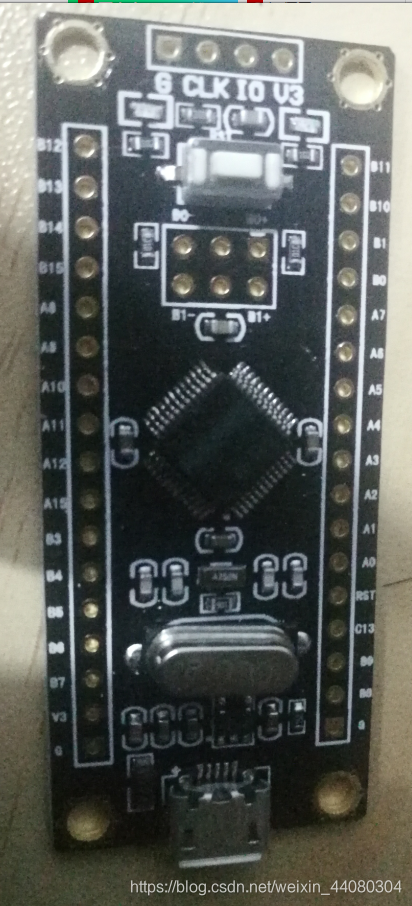

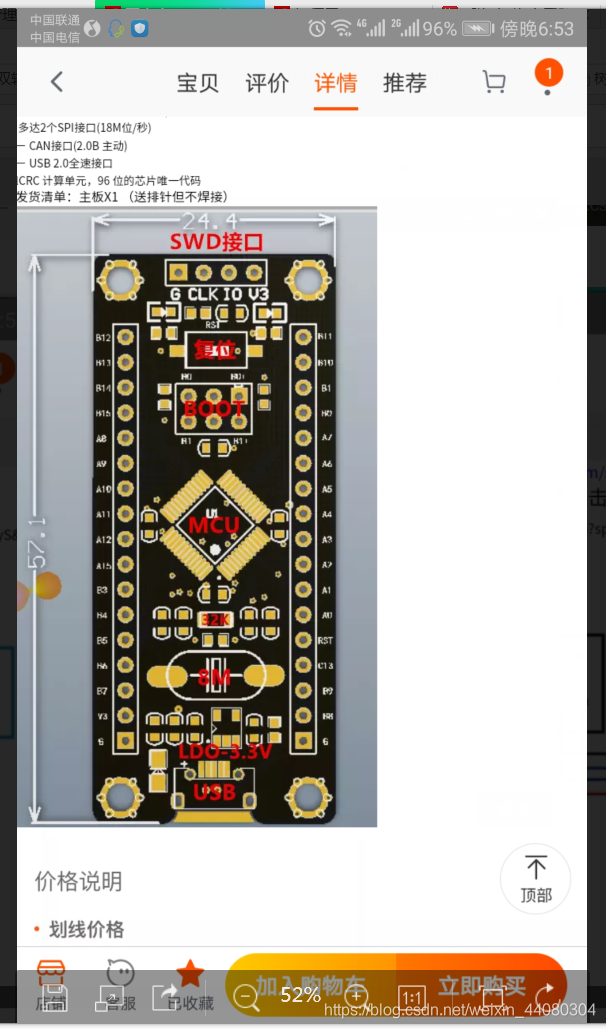

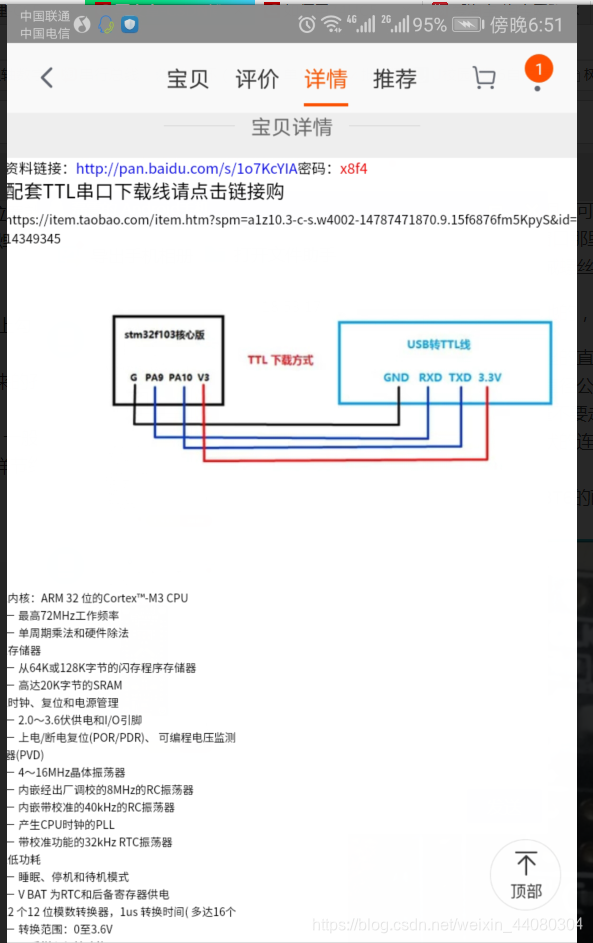

9.新购买的STM32F103C8T6的两边引脚间距是18mm。



原来制作的STM32RCT6扩展板的集成库已经放到：D:\Altium 18\Library\AD库
