HYSPLIT下载及使用

准备工作

官网基础教程：https://www.ready.noaa.gov/documents/Tutorial/html/index.html
使用 参考：https://blog.csdn.net/liaohaibing/article/details/112788701

下载之前还需要Graphical Utilities：https://www.ready.noaa.gov/HYSPLIT_util.php

1.下载windows Tcl以及ImageMagick Graphics File Converter

2、解压Tcl、双击安装ImageMagick

ImageMagick 第二步选择

3、下载安装HYSPLIT

模型网址https://www.ready.noaa.gov/HYSPLIT_hytrial.php
我选择了zip文件，下载到了F:\AA
下载之后解压，找到文件hysplit.tcl
文件所在位置为：F:\AA\HYSPLIT\guicode\hysplit.tcl
右击文件—发送到—桌面快捷方式----重命名为“Run Hysplit.”

4、环境配置

右击刚才的快捷方式Run Hysplit.-----属性----目标前添加
第一个工具解压路径下bin文件夹中wish86t.exe路径，再加上空格
例如我的为

F:\AA\tcl\bin\wish86t.exe F:\AA\HYSPLIT\guicode\hysplit.tcl

5、打开

右击Run Hysplit.----打开方式----找到“F:\AA\tcl\bin\wish86t.exe”打开

使用

1、下载气象数据

要计算后退气流轨迹，最重要的是气象数据，一般常用的气象数据为GDAS1。下载地址为：
链接1
https://www.ready.noaa.gov/data/archives/gdas1/
链接2
https://www.ready.noaa.gov/ready2-bin/extract/extractfile.pl
文件格式为“gdas1.英文月份缩写+年份.第几周”。例如，“gdas1.dec20.w1”指的是2020年12月第1周的气象数据。其他Hysplit支持的气象数据格式详见： https://ready.arl.noaa.gov/archives.php。

2、轨迹运算（单）

2.1打开Hysplit主界面->“Trajectory"->“Setup Run”，编辑后save

Top of model不可以是10m改成100m可以

2.2主界面->“Trajectory"->“Run Model”

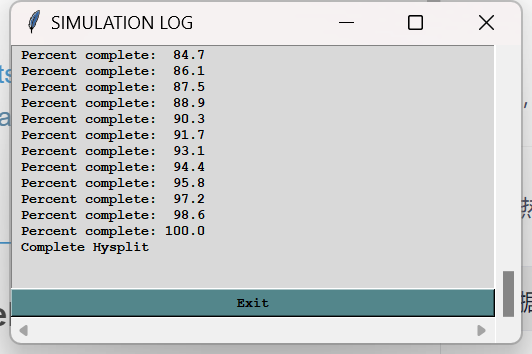

确保运行正确完成度100

3、绘制轨迹 - 主界面->“Trajectory"->“Display-Trajectory”

3、轨迹运算–聚类

3.1 主界面->“Trajectory"->“Display-Trajectory” （number只能是1）

3.2 主界面->“Trajectory"->“special runs”->“Daily”

3.3轨迹聚类

“Special Runs”->“Clustering”->“Standard”

或者Run查看，值越小越好，如图选择分型7


分别绘出平均图和分形图，“Display Means”为聚类结果，“Display Clusters”为输入文件包含的所有轨迹图。
