基于STM32单片机的ILI9341液晶屏驱动protues仿真

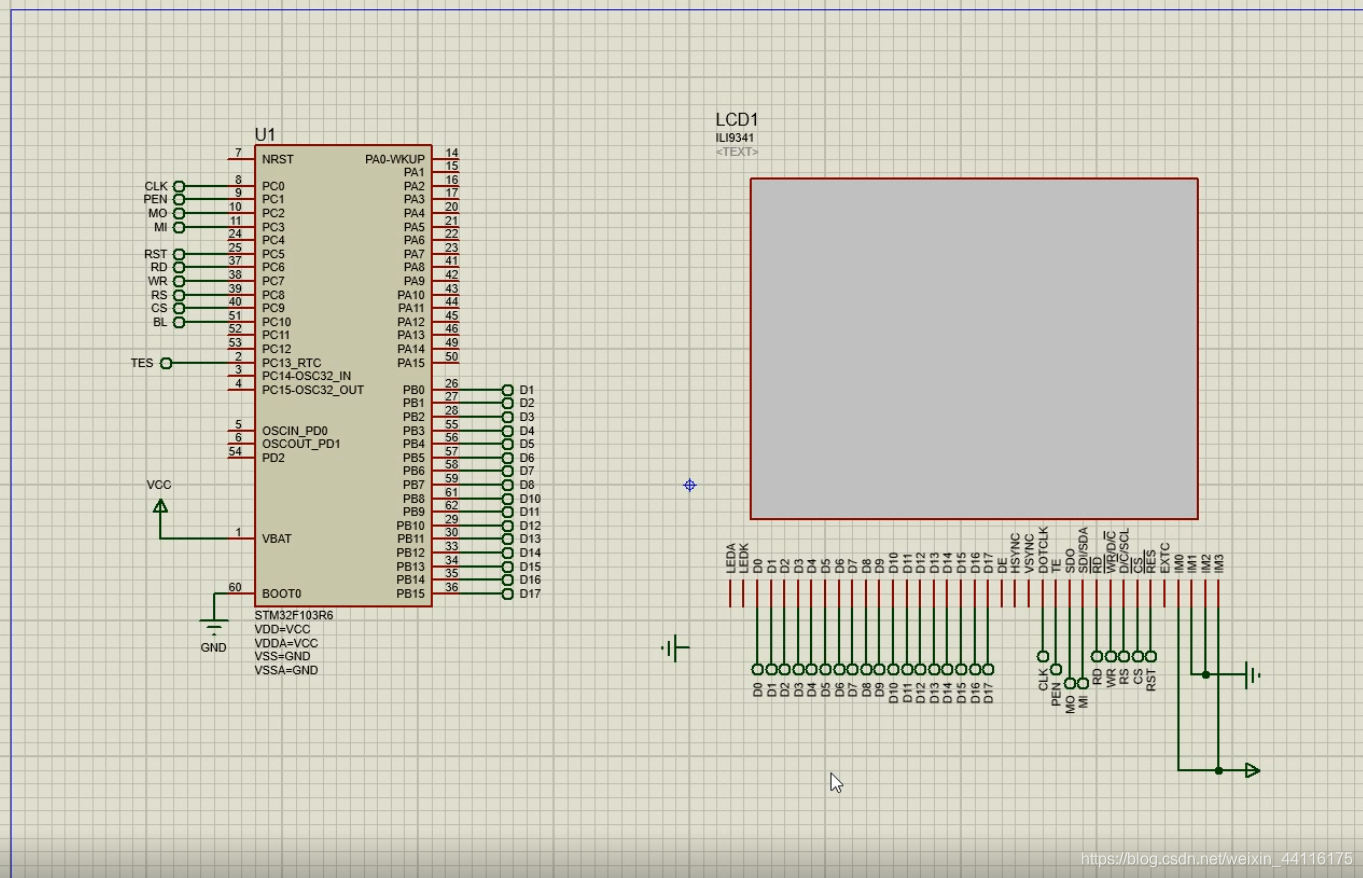

硬件设计

链接：https://pan.baidu.com/s/1zjdt51AUxMB8des1SXQyVA
提取码：2jjm

代码设计

#include "lcd.h"
#include "string.h"
#include "font.h"
#include "delay.h"
#include "gui.h"
//

//******************************************************************
void GUI_DrawPoint(u16 x,u16 y,u16 color)
{
	LCD_SetCursor(x,y);//设置光标位置
	LCD_DrawPoint_16Bit(color);
}

//******************************************************************

//******************************************************************
void LCD_Fill(u16 sx,u16 sy,u16 ex,u16 ey,u16 color)
{

	u16 i,j;
	u16 width=ex-sx+1; 		//得到填充的宽度
	u16 height=ey-sy+1;		//高度
	LCD_SetWindows(sx,sy,ex-1,ey-1);//设置显示窗口

#if LCD_USE8BIT_MODEL==1
	LCD_RS_SET;//写数据
	LCD_CS_CLR;
	for(i=0;i<height;i++)
	{
		for(j=0;j<width;j++)
		{
			DATAOUT(color);
			LCD_WR_CLR;
			LCD_WR_SET;

			DATAOUT(color<<8);
			LCD_WR_CLR;
			LCD_WR_SET;
		}
	}
	LCD_CS_SET;
#else //16位模式
	for(i=0;i<height;i++)
	{
		for(j=0;j<width;j++)
		LCD_WR_DATA(color);	//写入数据
	}
#endif
	LCD_SetWindows(0,0,lcddev.width-1,lcddev.height-1);//恢复窗口设置为全屏
}

//******************************************************************

//******************************************************************
void LCD_DrawLine(u16 x1, u16 y1, u16 x2, u16 y2)
{
	u16 t;
	int xerr=0,yerr=0,delta_x,delta_y,distance;
	int incx,incy,uRow,uCol;

	delta_x=x2-x1; //计算坐标增量
	delta_y=y2-y1;
	uRow=x1;
	uCol=y1;
	if(delta_x>0)incx=1; //设置单步方向
	else if(delta_x==0)incx=0;//垂直线
	else {incx=-1;delta_x=-delta_x;}
	if(delta_y>0)incy=1;
	else if(delta_y==0)incy=0;//水平线
	else{incy=-1;delta_y=-delta_y;}
	if( delta_x>delta_y)distance=delta_x; //选取基本增量坐标轴
	else distance=delta_y;
	for(t=0;t<=distance+1;t++ )//画线输出
	{
		LCD_DrawPoint(uRow,uCol);//画点
		xerr+=delta_x ;
		yerr+=delta_y ;
		if(xerr>distance)
		{
			xerr-=distance;
			uRow+=incx;
		}
		if(yerr>distance)
		{
			yerr-=distance;
			uCol+=incy;
		}
	}
}

//******************************************************************

//******************************************************************
void LCD_DrawRectangle(u16 x1, u16 y1, u16 x2, u16 y2)
{
	LCD_DrawLine(x1,y1,x2,y1);
	LCD_DrawLine(x1,y1,x1,y2);
	LCD_DrawLine(x1,y2,x2,y2);
	LCD_DrawLine(x2,y1,x2,y2);
}

//******************************************************************

//******************************************************************
void LCD_DrawFillRectangle(u16 x1, u16 y1, u16 x2, u16 y2)
{
	LCD_Fill(x1,y1,x2,y2,POINT_COLOR);

}

//******************************************************************

//******************************************************************
void _draw_circle_8(int xc, int yc, int x, int y, u16 c)
{
	GUI_DrawPoint(xc + x, yc + y, c);

	GUI_DrawPoint(xc - x, yc + y, c);

	GUI_DrawPoint(xc + x, yc - y, c);

	GUI_DrawPoint(xc - x, yc - y, c);

	GUI_DrawPoint(xc + y, yc + x, c);

	GUI_DrawPoint(xc - y, yc + x, c);

	GUI_DrawPoint(xc + y, yc - x, c);

	GUI_DrawPoint(xc - y, yc - x, c);
}

//******************************************************************

//******************************************************************
void gui_circle(int xc, int yc,u16 c,int r, int fill)
{
	int x = 0, y = r, yi, d;

	d = 3 - 2 * r;


	if (fill)
	{
		// 如果填充（画实心圆）
		while (x <= y) {
			for (yi = x; yi <= y; yi++)
				_draw_circle_8(xc, yc, x, yi, c);

			if (d < 0) {
				d = d + 4 * x + 6;
			} else {
				d = d + 4 * (x - y) + 10;
				y--;
			}
			x++;
		}
	} else
	{
		// 如果不填充（画空心圆）
		while (x <= y) {
			_draw_circle_8(xc, yc, x, y, c);
			if (d < 0) {
				d = d + 4 * x + 6;
			} else {
				d = d + 4 * (x - y) + 10;
				y--;
			}
			x++;
		}
	}
}

//******************************************************************

//******************************************************************
void LCD_ShowChar(u16 x,u16 y,u16 fc, u16 bc, u8 num,u8 size,u8 mode)
{
    u8 temp;
    u8 pos,t;
	u16 colortemp=POINT_COLOR;

	num=num-' ';//得到偏移后的值
	LCD_SetWindows(x,y,x+size/2-1,y+size-1);//设置单个文字显示窗口
	if(!mode) //非叠加方式
	{

		for(pos=0;pos<size;pos++)
		{
			if(size==12)temp=asc2_1206[num][pos];//调用1206字体
			else temp=asc2_1608[num][pos];		 //调用1608字体
			for(t=0;t<size/2;t++)
		    {
		        if(temp&0x01)LCD_DrawPoint_16Bit(fc);
				else LCD_DrawPoint_16Bit(bc);
				temp>>=1;

		    }

		}
	}else//叠加方式
	{
		for(pos=0;pos<size;pos++)
		{
			if(size==12)temp=asc2_1206[num][pos];//调用1206字体
			else temp=asc2_1608[num][pos];		 //调用1608字体
			for(t=0;t<size/2;t++)
		    {
				POINT_COLOR=fc;
		        if(temp&0x01)LCD_DrawPoint(x+t,y+pos);//画一个点
		        temp>>=1;
		    }
		}
	}
	POINT_COLOR=colortemp;
	LCD_SetWindows(0,0,lcddev.width-1,lcddev.height-1);//恢复窗口为全屏
}
//******************************************************************

//******************************************************************
void LCD_ShowString(u16 x,u16 y,u8 size,u8 *p,u8 mode)
{
    while((*p<='~')&&(*p>=' '))//判断是不是非法字符!
    {
		if(x>(lcddev.width-1)||y>(lcddev.height-1))
		return;
        LCD_ShowChar(x,y,POINT_COLOR,BACK_COLOR,*p,size,mode);
        x+=size/2;
        p++;
    }
}

//******************************************************************

//******************************************************************
u32 mypow(u8 m,u8 n)
{
	u32 result=1;
	while(n--)result*=m;
	return result;
}
