显示模组液晶极化案例分享

■案例一

•不良现象描述

组装厂反馈闪屏不良，不良率30%

•原因分析

◇测试验证

 使用主板测试发现，同一块主板接不同屏，Vcom出现不同程度的拉低，取5pcs（下表标识闪屏序号1~5），在客户主板量测Vcom电压，数据如下

规格书要求的Vcom要求范围为4.0±0.2V，闪屏LCM的Vcom电压均小于范围值下限，正常的均在合格范围内

◇FPC和bonding工艺排查验证

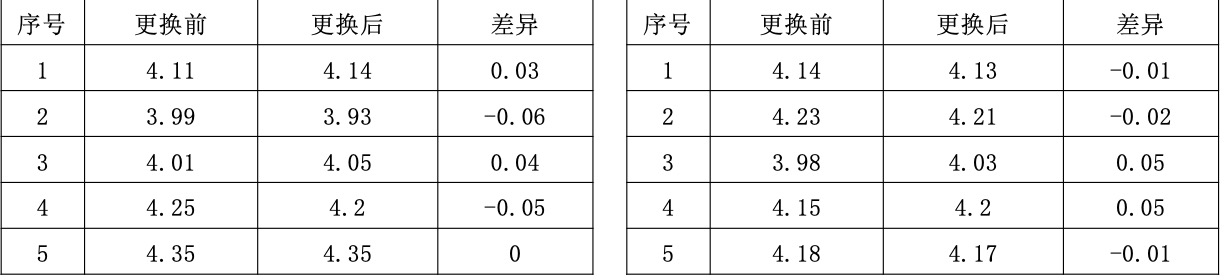

将良品屏的fpc和闪屏的fpc交叉更换验证，数据如下

◇FPC原理确认

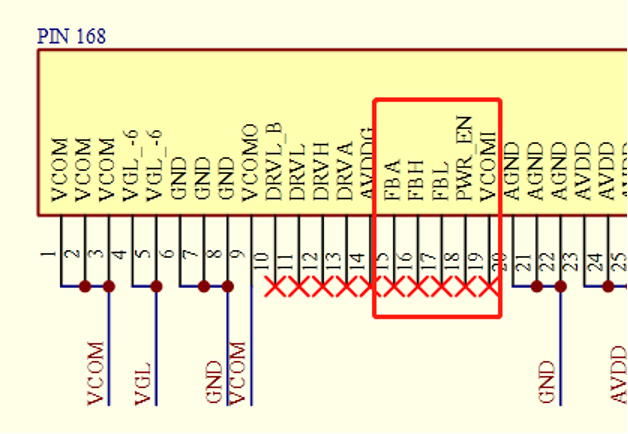

1.经查fpc原理图后，发现玻璃VCOM in和VCOM接在一起

2.原因分析

1.经与FITI原厂确认，因未用到VCOM_BUFFER功能，该玻璃VCOMIN处应该NC，不应该拉出接VCOM，否则会抽到部分电流，从而导致VCOM驱动能力不足

2.内部验证，割断FPC走线第15~19脚后，所有模组在主板和测试治具量测电压均OK

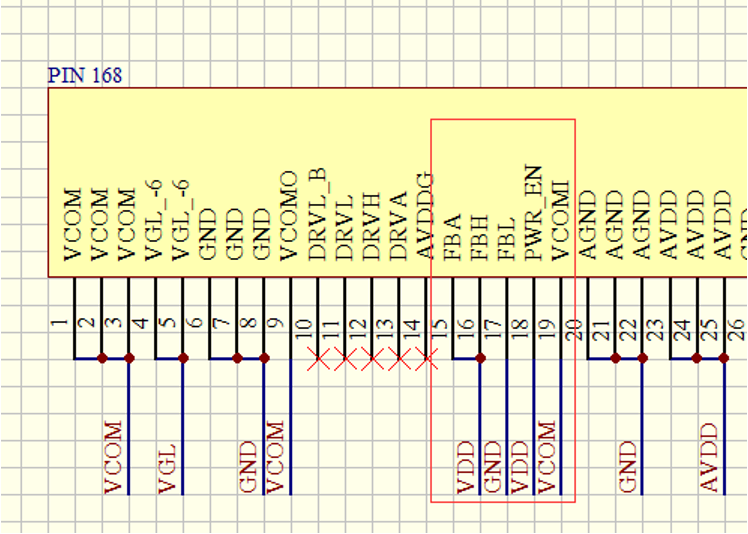

3.该玻璃配60pin排线的，经确认VCOMIN并没有跟VCOM接一起，正确如下接法：

与FIT确认：

玻璃VCOM工作路径：由pin19（Vcomin）输入，经过IC的Vcom buffer补强，由pin9 VCOMO输出，给到玻璃的VCOM（pin1~3等），因未使用VCOM_BUFFER功能，故pin15~19，请全部open

小结：

后续出货FPC均升级V2.0版本，pin15~19 NC，并同时通知客户SMT重新确认VCOM分压电阻阻值

案例二：

•不良描述

整机在不停关机开机后出现四周闪屏现象，闪屏现象持续将近5分钟，5分钟后画面显示正常

•分析思路

出现屏闪的原因大致归为以下几种

1.频率闪，频率过高或者过低造成的闪屏现象

2.背光闪，背光电压PWM造成的背光亮度变化

3.电源闪，电源纹波大有干扰导致的闪屏

4.液晶极化，液晶存在残留电荷导致的极化闪屏

从以上情况来看，闪屏出现在关机后再开机出现，基本上排查前三项，此闪屏现象可分析为液晶极化导致的

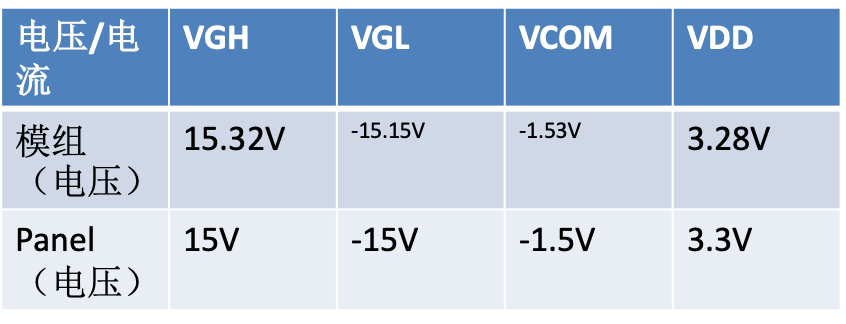

◇FOG panel电压信号量测

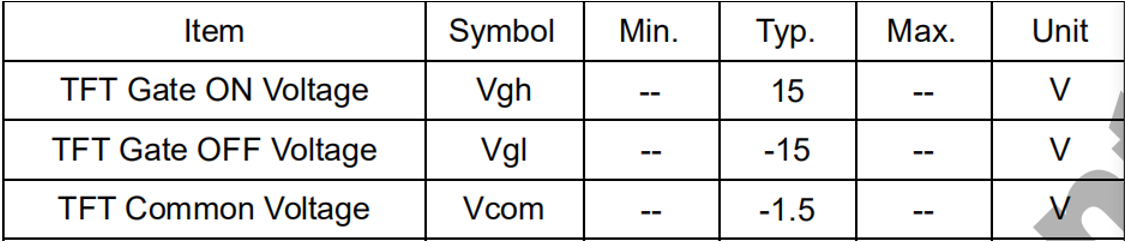

电压符合spec要求

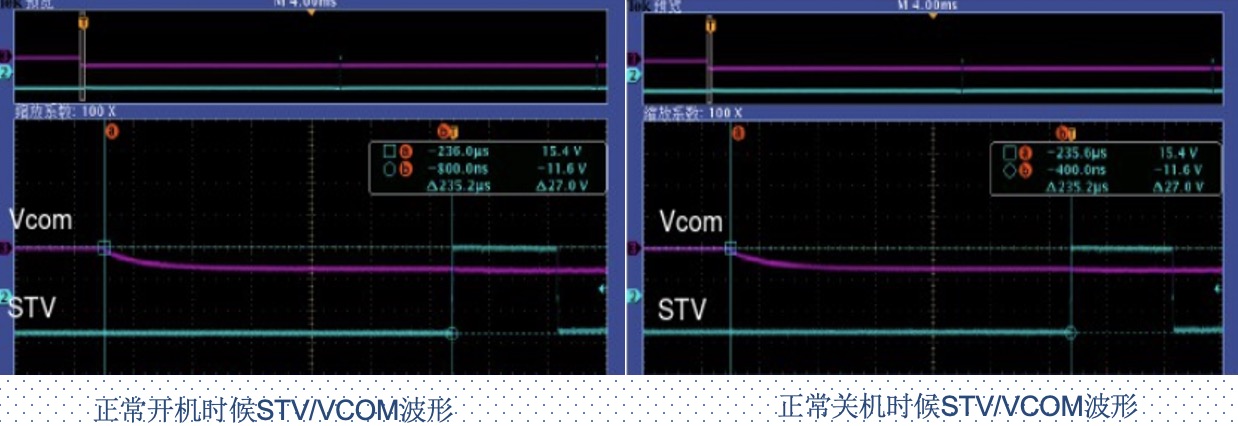

◇STV和VCOM信号波形量测

开关机暂时未发现异常

◇验证实验

分别在VGH和VGL增加10K放电电阻，基本得到明显改善，并进行高温85℃和低温-45℃没有闪屏不良

◇验证原理说明

在断电的时候，由于液晶面板上存在电荷残留，重新开机后，电荷不能及时释放，使得pixle正负压有差异，从而造成fliker现象导致四周闪屏，开机一段时间后，残留电荷释放完毕，画面显示正常

◇改善对策

针对VGH/VGL电路上各增加一个10K放电电阻，以便对panel快速放电，同时增加肖特二极管，以增加对VGH/VGL的保护

​​​​​​​
