【业余电子发烧友】【电子DIY创客】【焊接设备推荐】家庭实验室必备仪器超详细分享

写在前面

        要真正意义上实现电子产品DIY工艺（包括：电路图设计、仿真、3D建模、PCB绘制、焊接装配、洗板、性能测试、总装下线、底层硬件驱动开发、嵌入式软件开发、固件烧录、整机调试、上位机软件开发、物联网生态搭建等）全过程，那就必须要做好烧钱包的准备。这其中任何一个环节都需要一定的器件支持与相关知识储备，但电子DIY的乐趣也就在不断地折腾过程中。当你看到自己亲手做出的产品时，一定会享受到无比的快乐！

        以下分享的物品全是博主自己近期（一年内）采购的，博主参考了很多UP主的各种推荐评测，也逛过很多相关技术论坛，每一个选择都有足够多的权衡，并非无脑冲。看到很多有关的分享贴以年代久远，所以也想将自己的经历分享出来，供大家参考，希望对大家有参考意义。

设计开发区

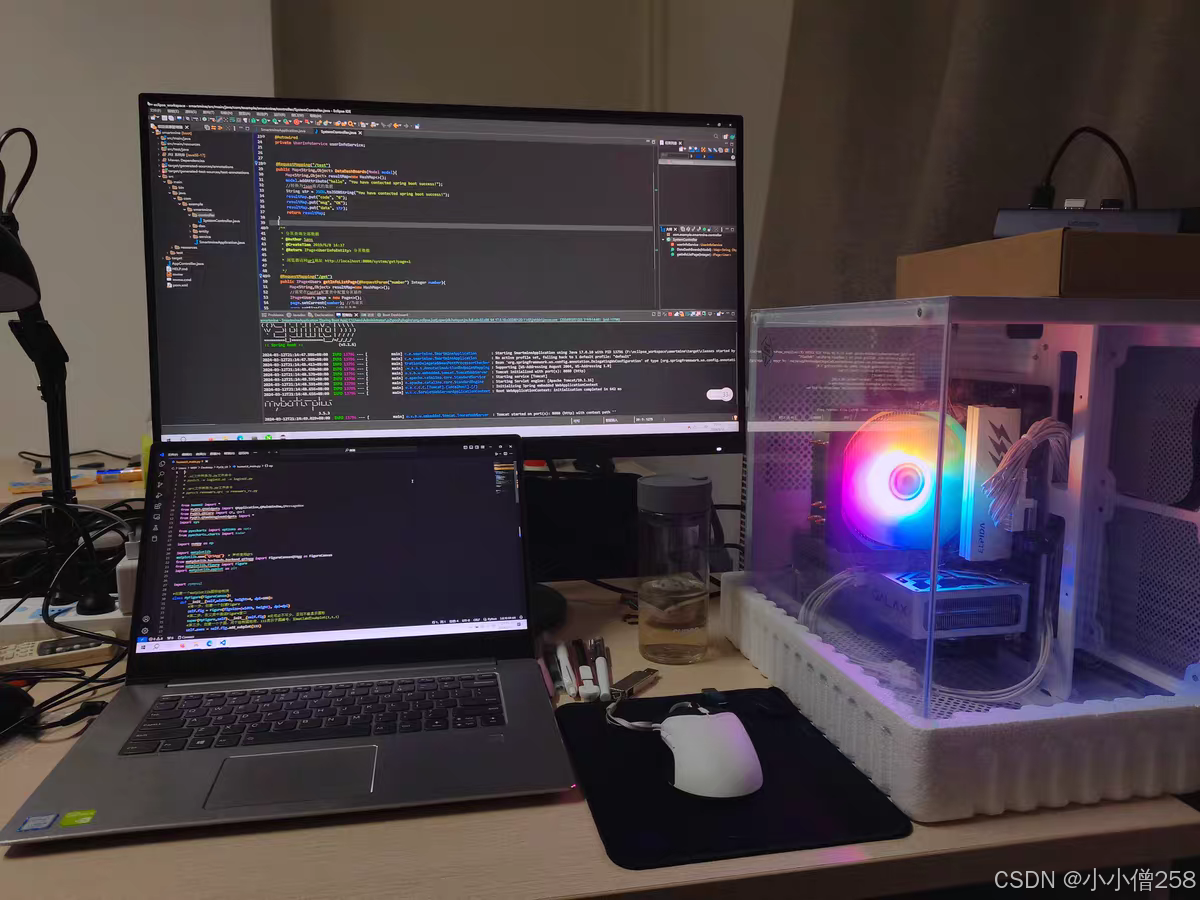

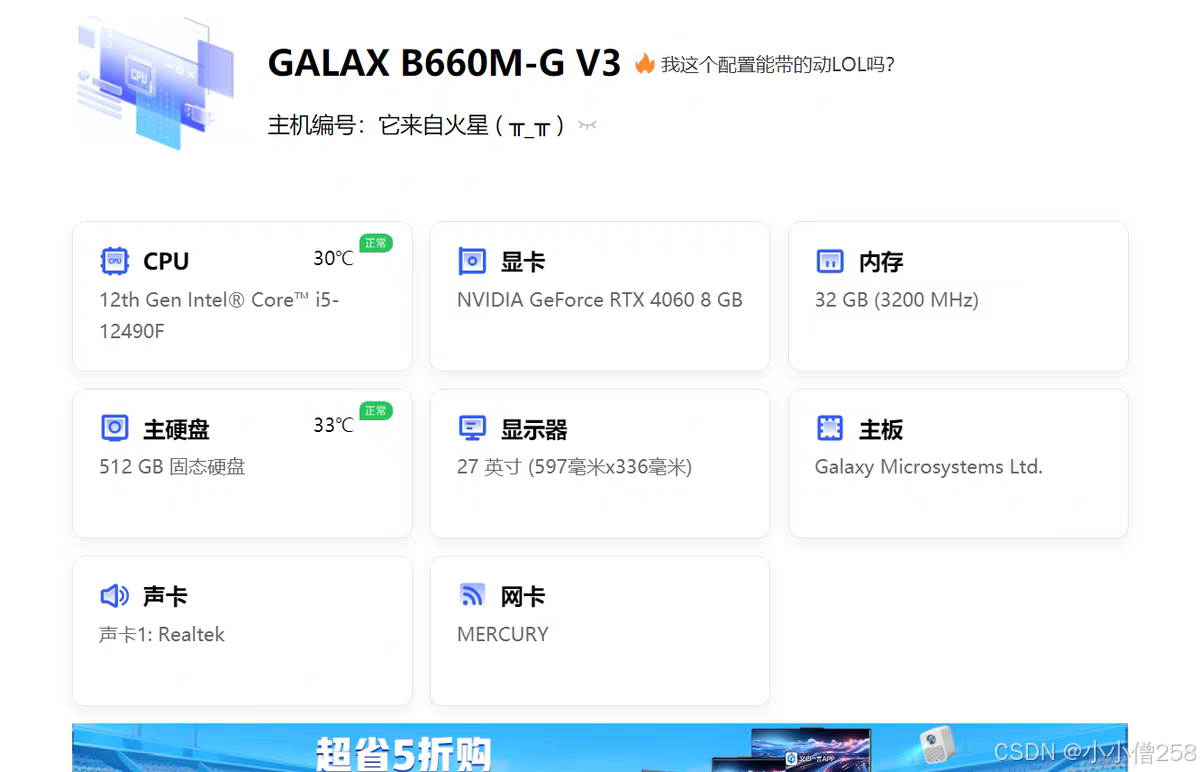

1. 台式电脑 （开发主力机、高性能）

目的：完成DIY项目前期的原理图设计、电路仿真、PCB绘制、嵌入式软件开发以及各种上层应用软件开发。

2. 显示器

目的：获得良好的交互体验

AOC U27N3R

        【27寸  IPS屏  3840*2160分辨率（4K） 60Hz刷新率  4msGtG响应时间】用来搞开发设计绰绰有余了，也可以玩一些对刷新率要求不高的游戏。

3. 笔记本（辅助机）

目的：配合台式机完成项目制作，有很多时候需要两台电脑协同工作。在项目测试时可用于各种测量仪器的控制主机、可以使用测量仪器配套的上位机软件、可以用来串口调试。

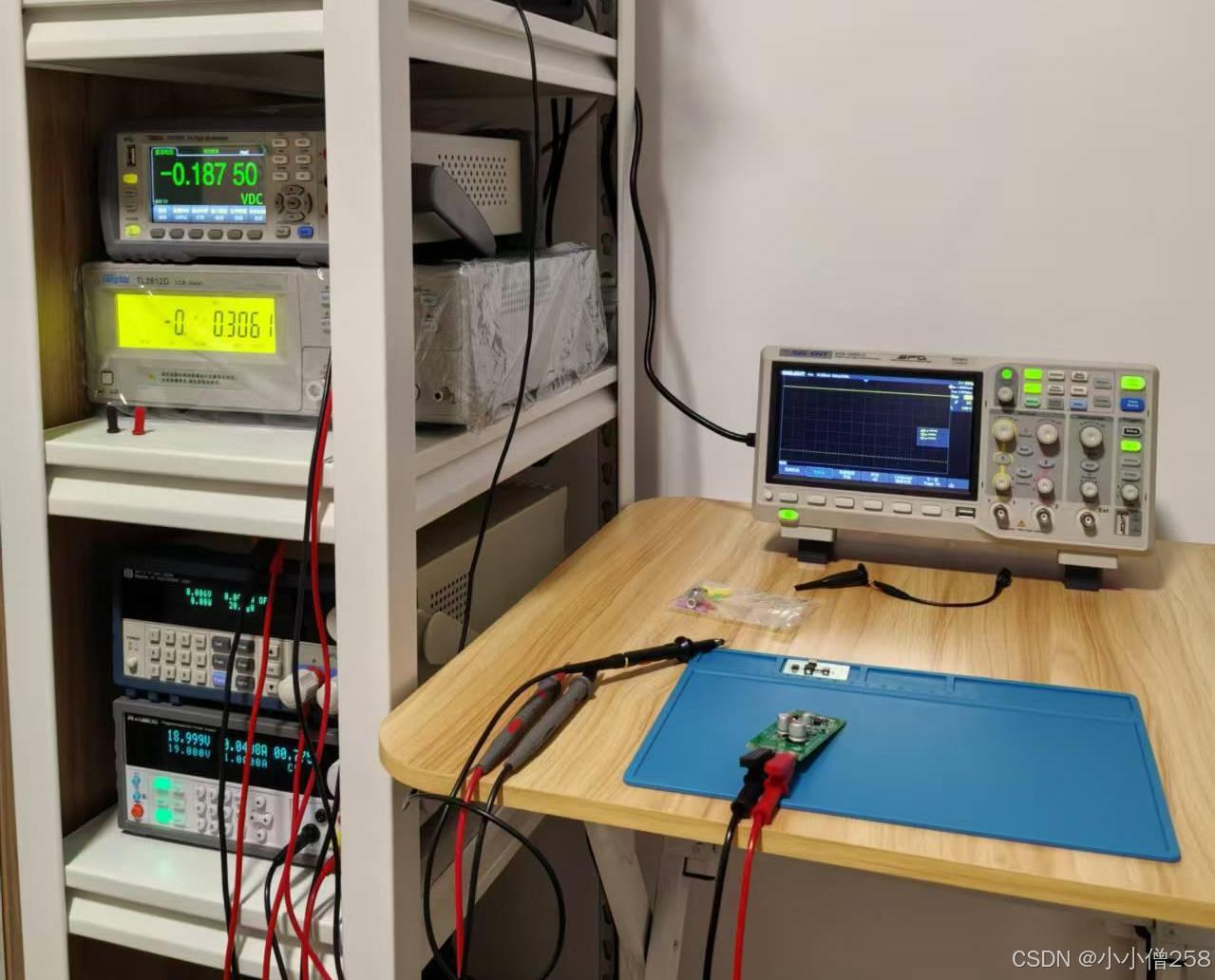

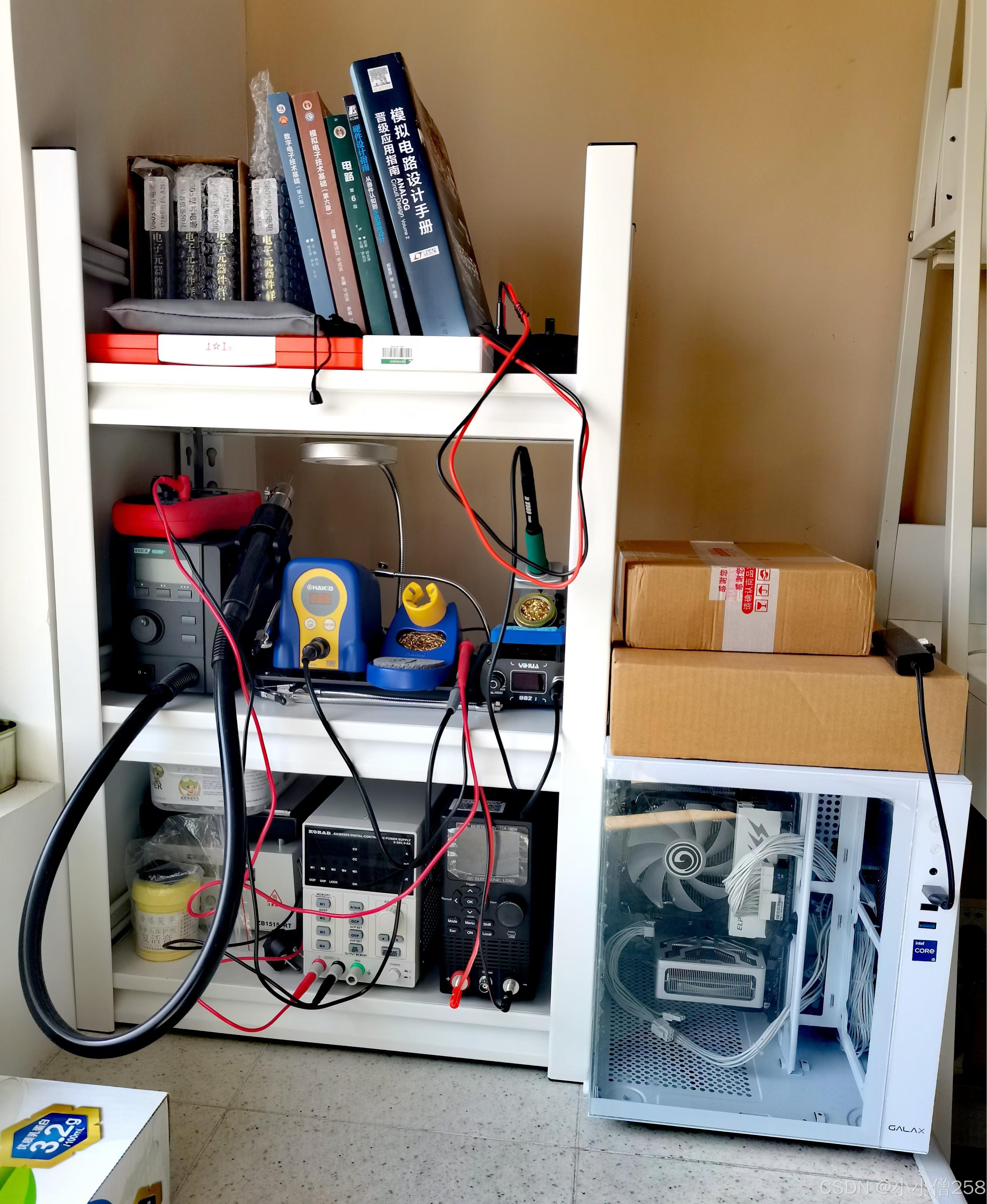

        下图是我在大学实验室拍的：

4. 机械硬盘 （CMR垂直技术）

目的：资料仓库。在项目制作过程中会参考很多资料，用机械硬盘将他们存储起来方便后续使用。一定要买垂直技术的机械硬盘，不要追求大容量，稳定才是最重要的。

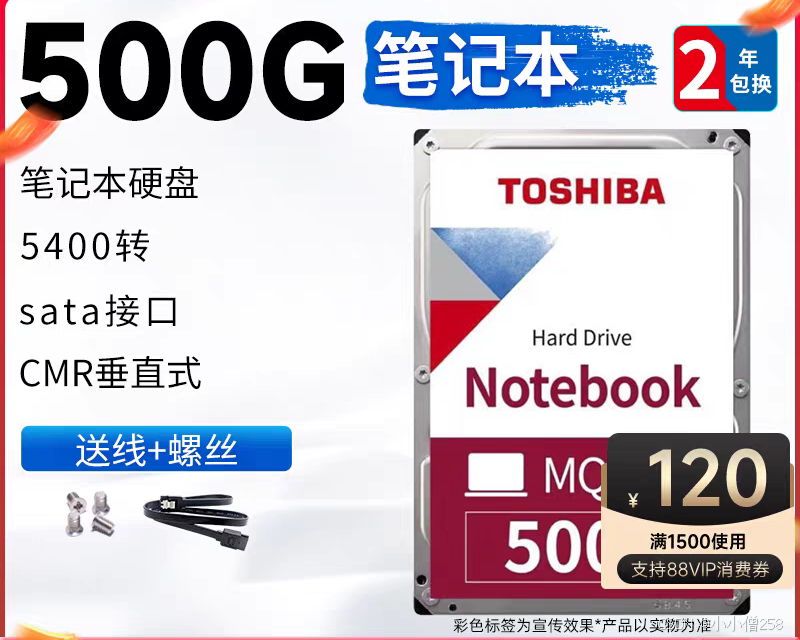

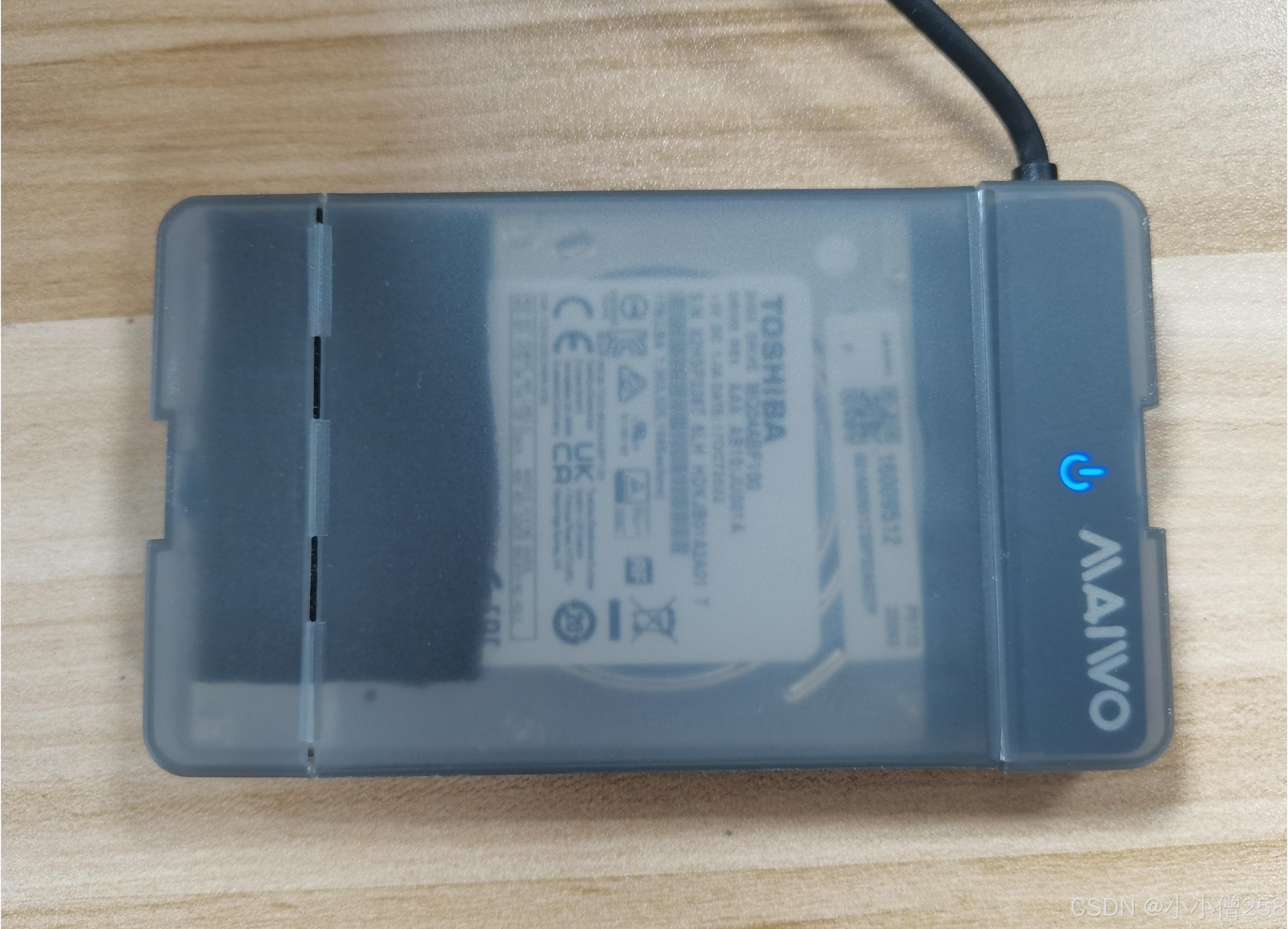

东芝  MQ01ABF050

5. 书籍

        电子电路+嵌入式+软件开发 这三大板块的书籍浩如烟海，网上也能搜到很多经典教材，我不再此赘述。只推荐一本偶像写的经典：

焊接装配区

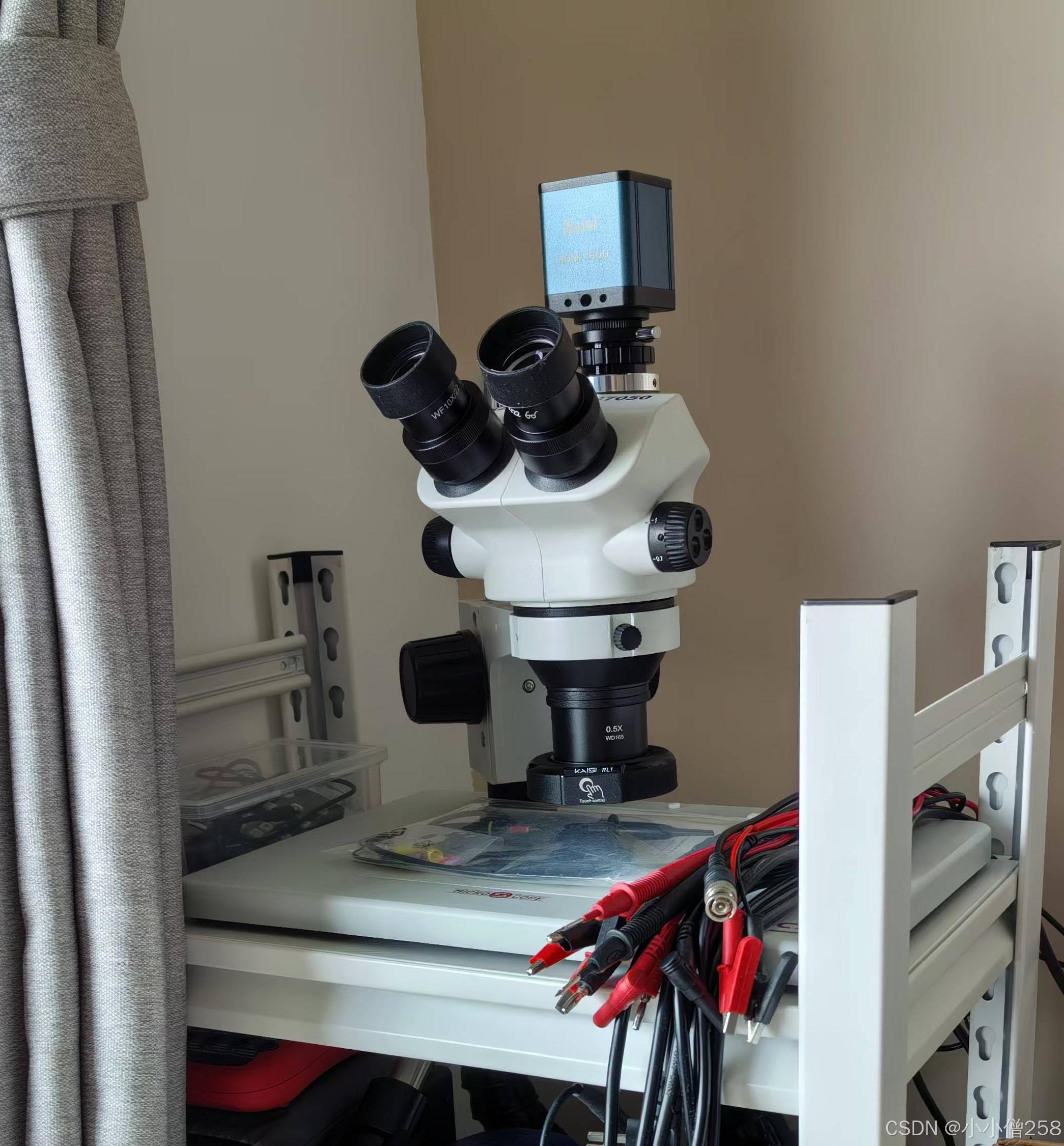

1. 体式显微镜

目的：用于微小器件的焊接、检查焊接效果（芯片引脚是否连锡、小电容周围是否有锡渣、是否虚焊）、也可以用于后期维修。

金卡思

三目 1600万像素 [18厘米工作距离] 7-50倍连续变焦三目体视放大镜。

2. 气泵风枪

目的：拆焊、预热、局部焊接微小元件

        热风枪的作用很大，用法多样，尤其是面对大封装的元器件其拆焊效率要比电烙铁高。也可以用来给接地焊盘做局部预热，接地大焊盘相对不容易焊接，先预热在用电烙铁焊接会比较容易。当然风枪也可以用来焊接一些电烙铁无法焊接的器件。

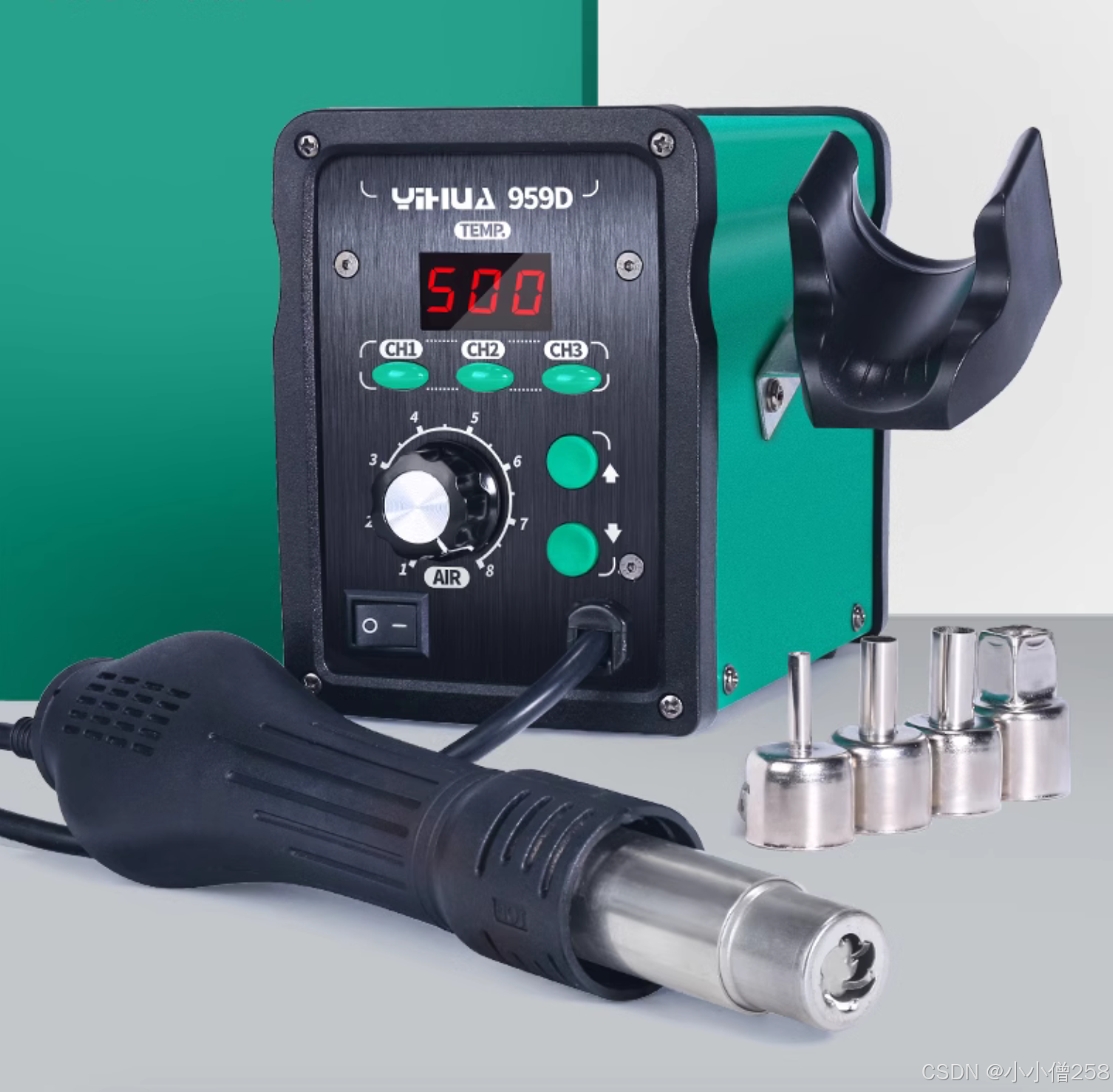

谊华959D （旋转出风式）

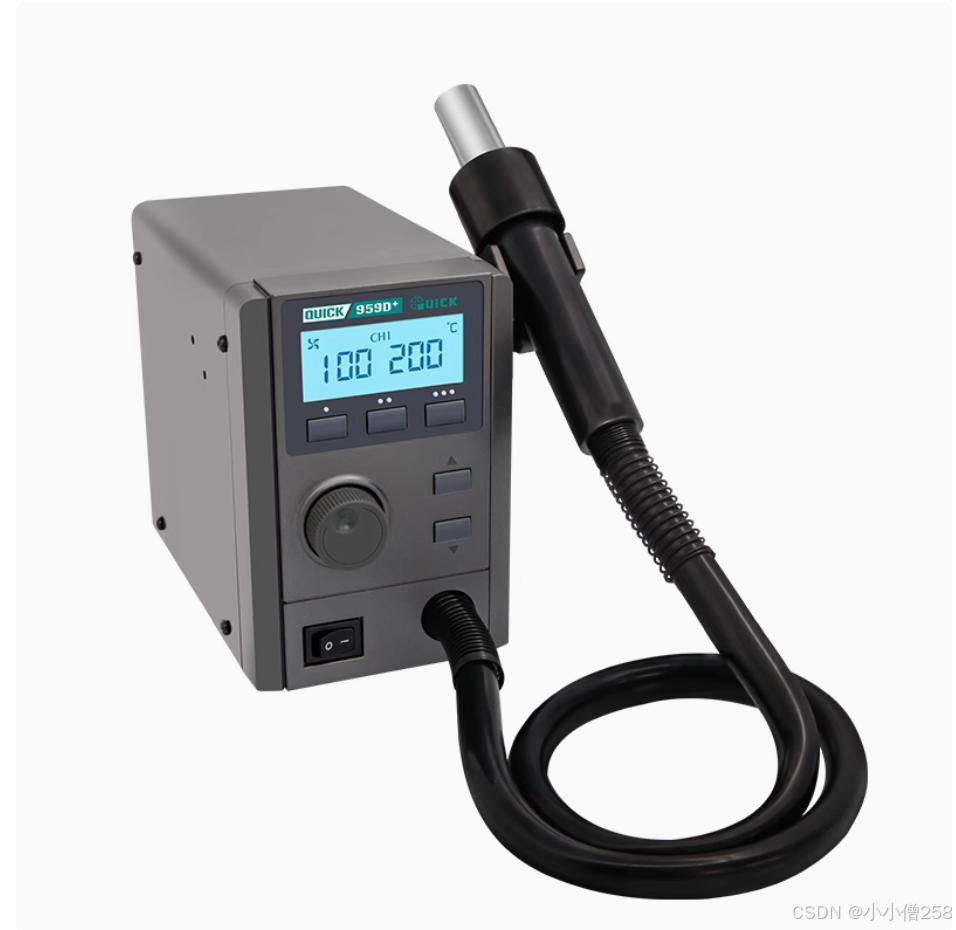

快克959D+ （气泵直风式）

3. 焊台 （功率为王、防静电）

目的：焊接。

        B站（@唐老师讲电赛）唐老师说过，焊接的最高境界是不用电烙铁焊接。焊台的选择着实花费了好多精力。因为这是一个可玩性很高的空间，在网上可以看到各种DIY的T12、JBC245焊台。我也买了各式各样的焊台包括黄花电烙铁、高仿白光936焊台、雪驹电子T12焊台、谊华C245焊台、HAKKO FX888D、快客203H高频焊台，基本上把所有种类的焊台玩了个遍。最后我认识到了一点：“功率是王道！”。

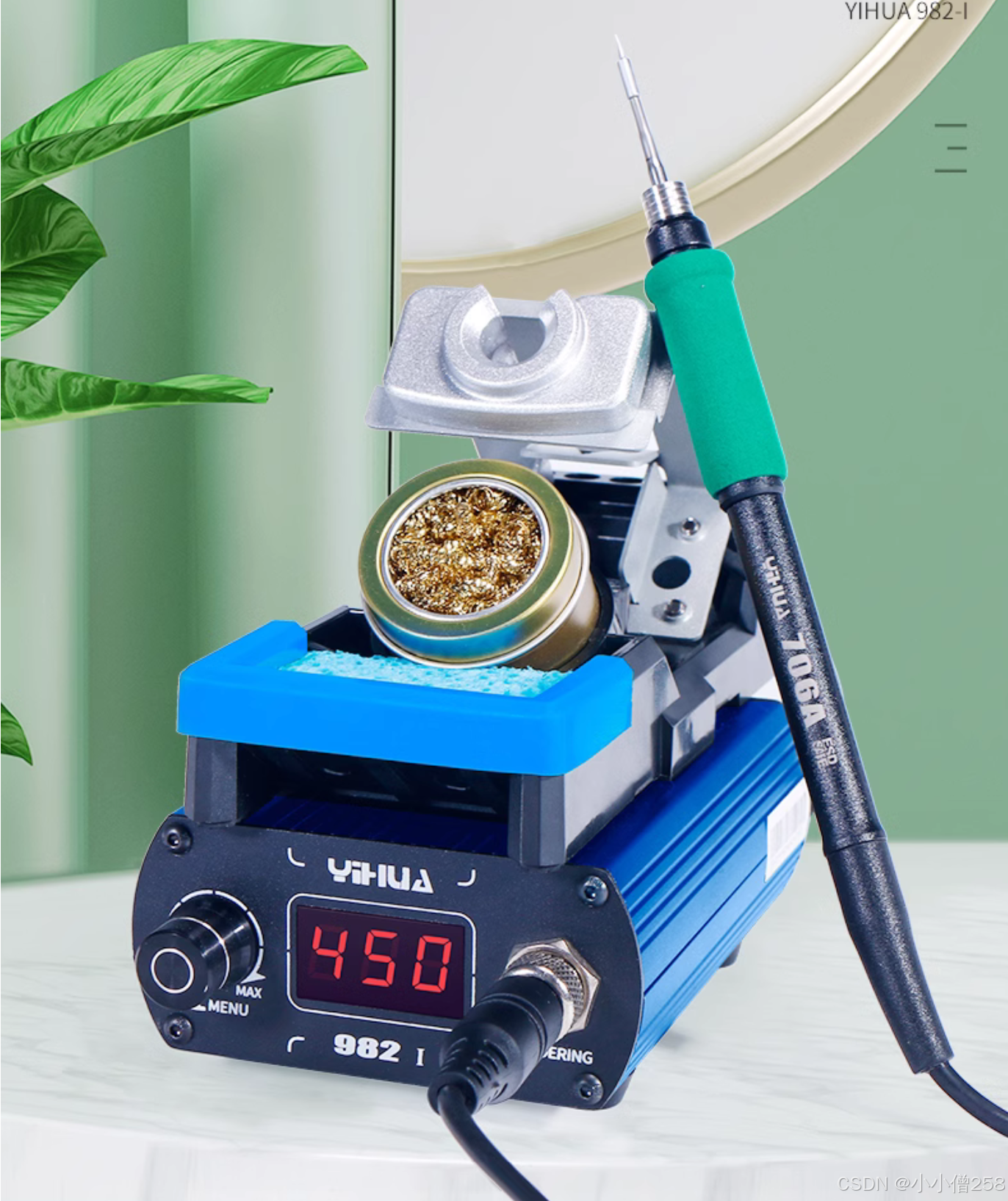

谊华  982 C245

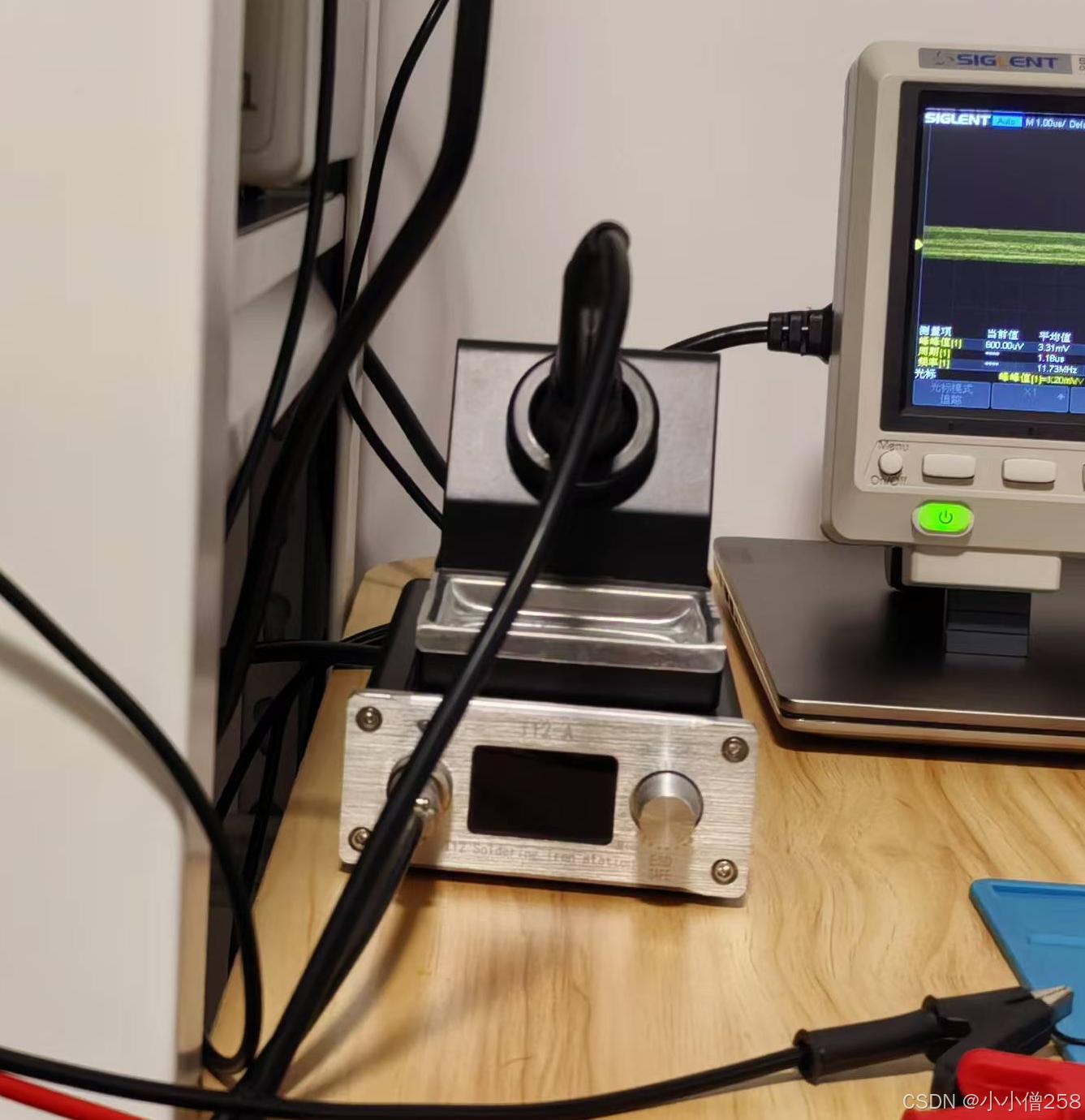

雪驹电子 T12

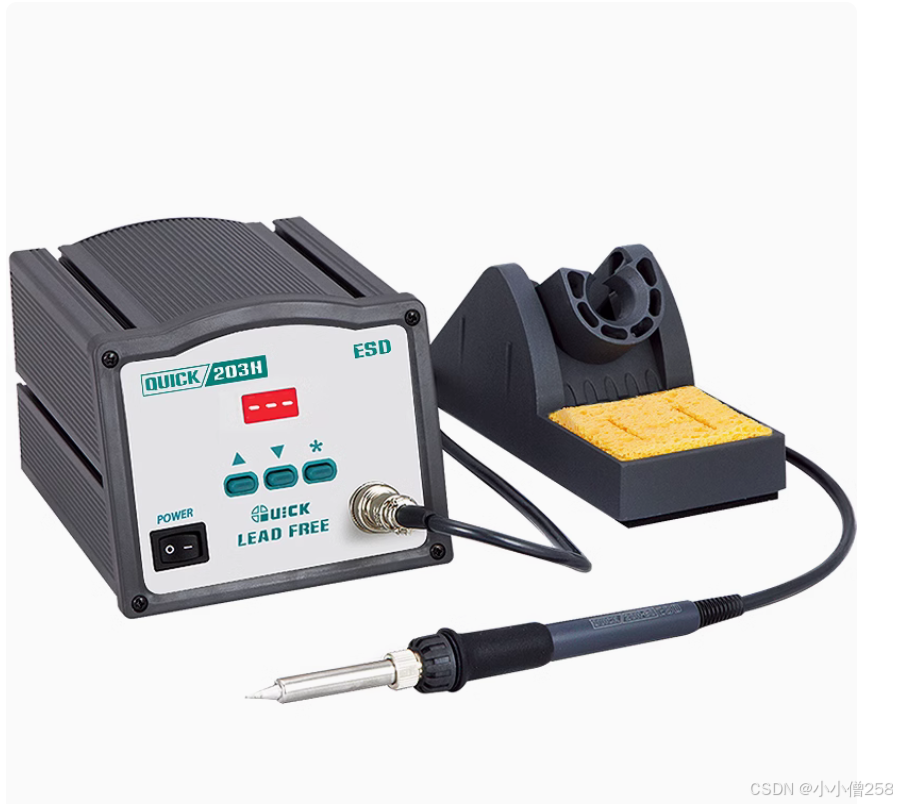

快客  203H  高频

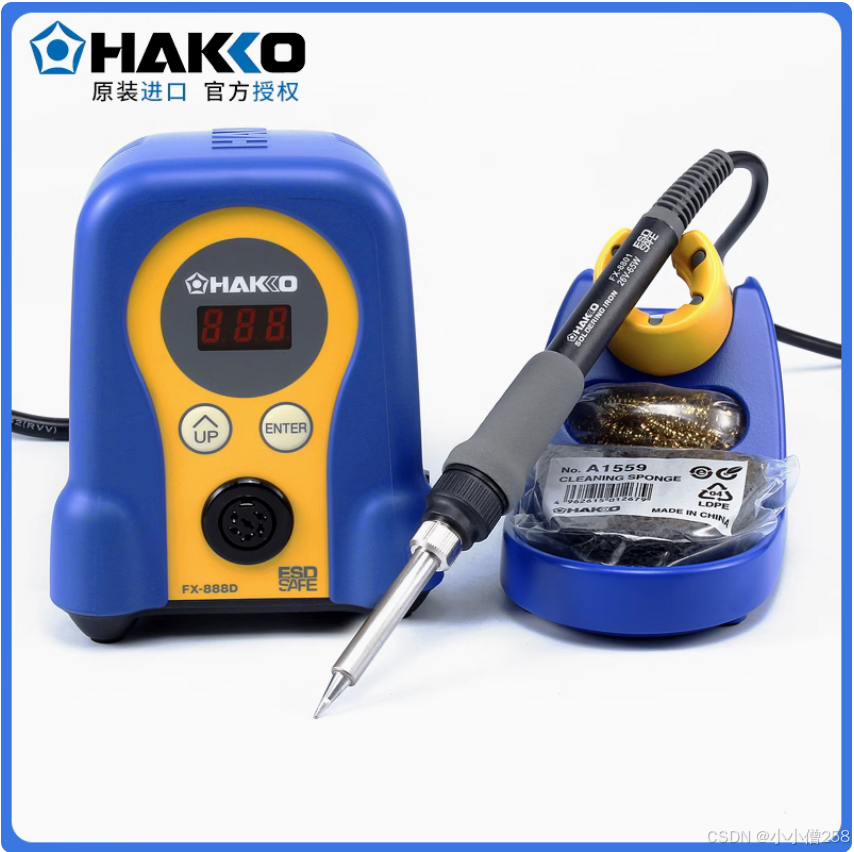

HAKKO FX888D 936 （不推荐）

        性价比太低，如果单纯想要体验一下936焊台天花板级品质的话，可以玩一玩。一定在授权店购买，这玩意高仿太多了，授权点可以在HAKKO官网查到。

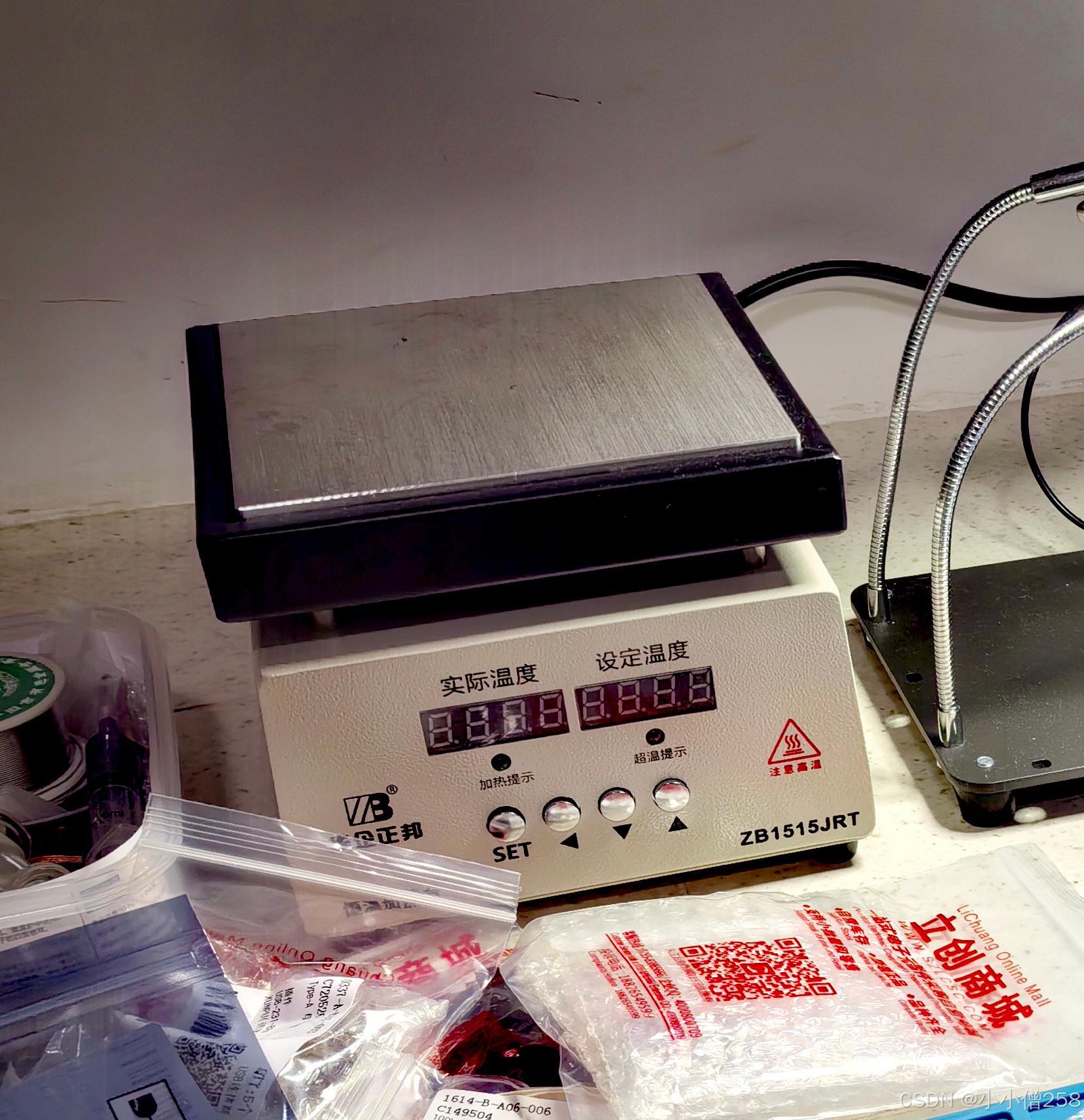

4. 加热台 （焊接主力）

目的：批量焊接

        相信我，人的耐性是有限的。当你用烙铁组装过2-3个板子后就不会再想用它了，我实在是受不了长时间盯着那些0402、0603封装的原件。用加热台一次焊上4-5块板子的感觉太爽了。

华企正邦

5. 焊锡烟雾净化器  （必备）

目的：防癌

        相较于焊锡丝的有铅无铅，对人伤害更大的是焊接时产生的烟雾（助焊剂加热时会产生有毒烟雾，长时间吸入会头晕恶心）。大家可以用小风扇DIY，记得要加上一层活性炭吸附海绵，焊接操作一定要在通风良好的环境中（不要让电路板正对风口，会导致虚焊）。

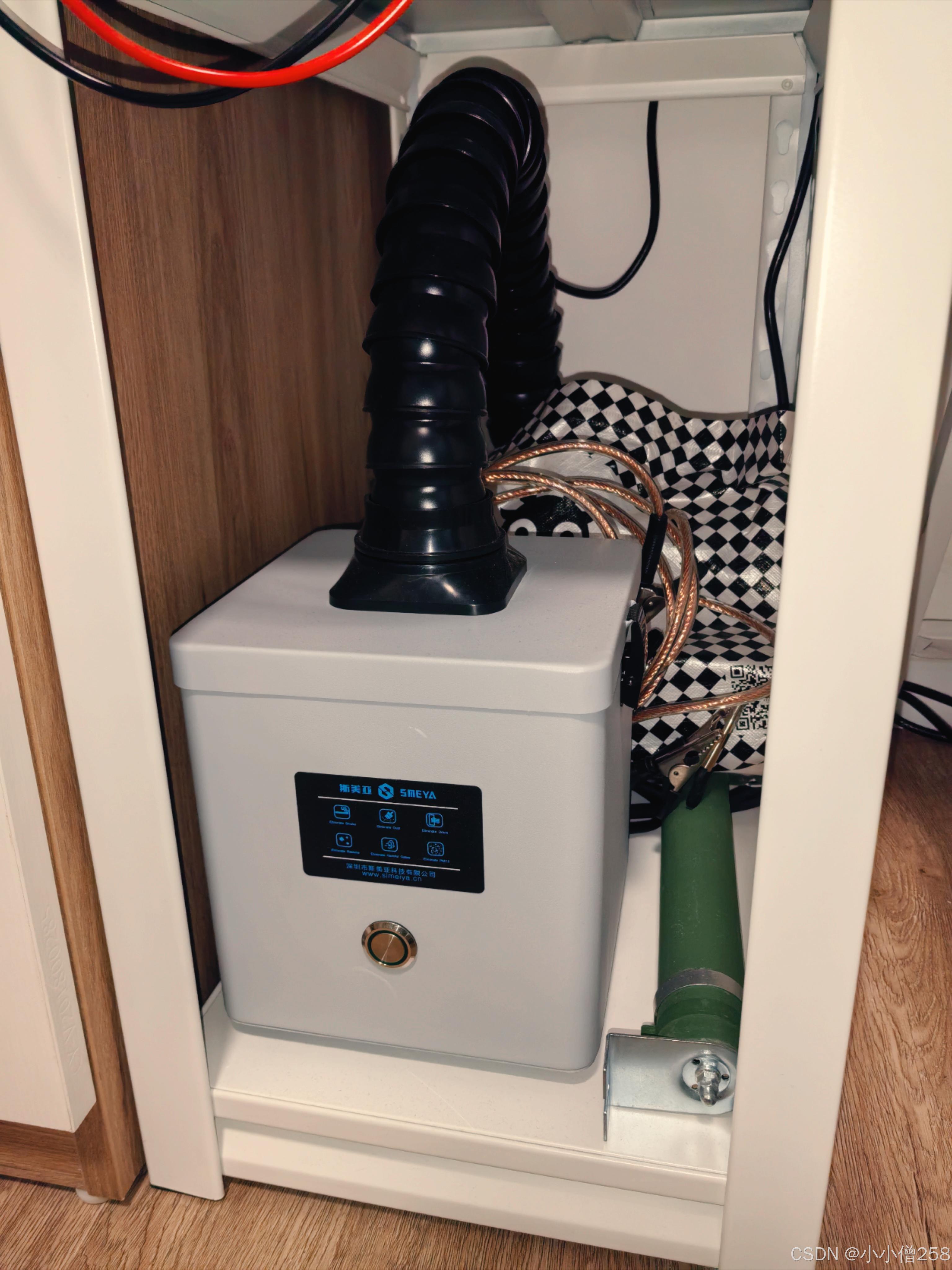

SMEYA斯美亚  YX40  菱形罩

6. 防静电耐高温桌垫

目的：绝缘，防止静电损坏电路芯片

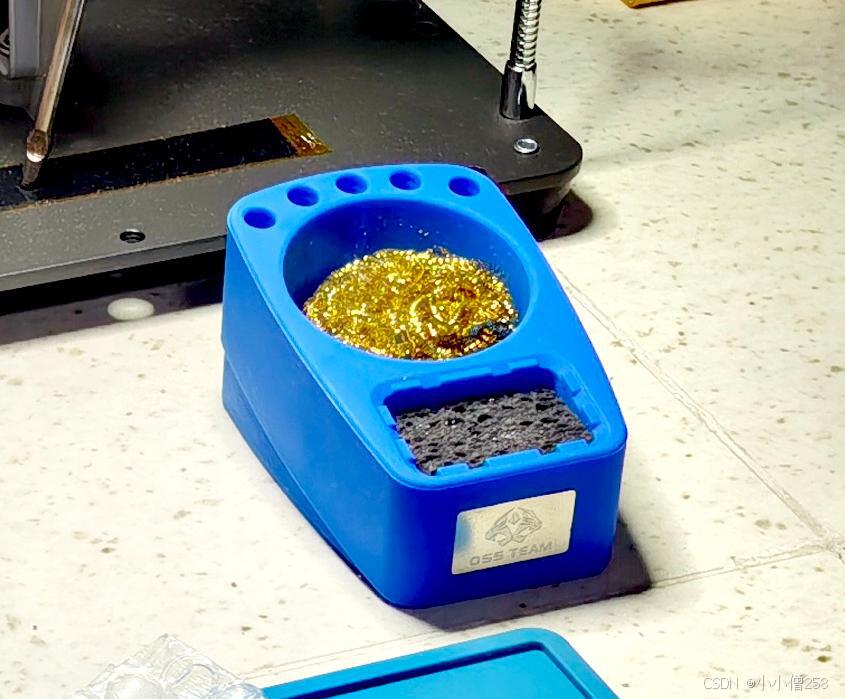

7. 烙铁头清洁器

目的：保持烙铁头干净

8. 笔刀

目的：用来飞线、除胶、

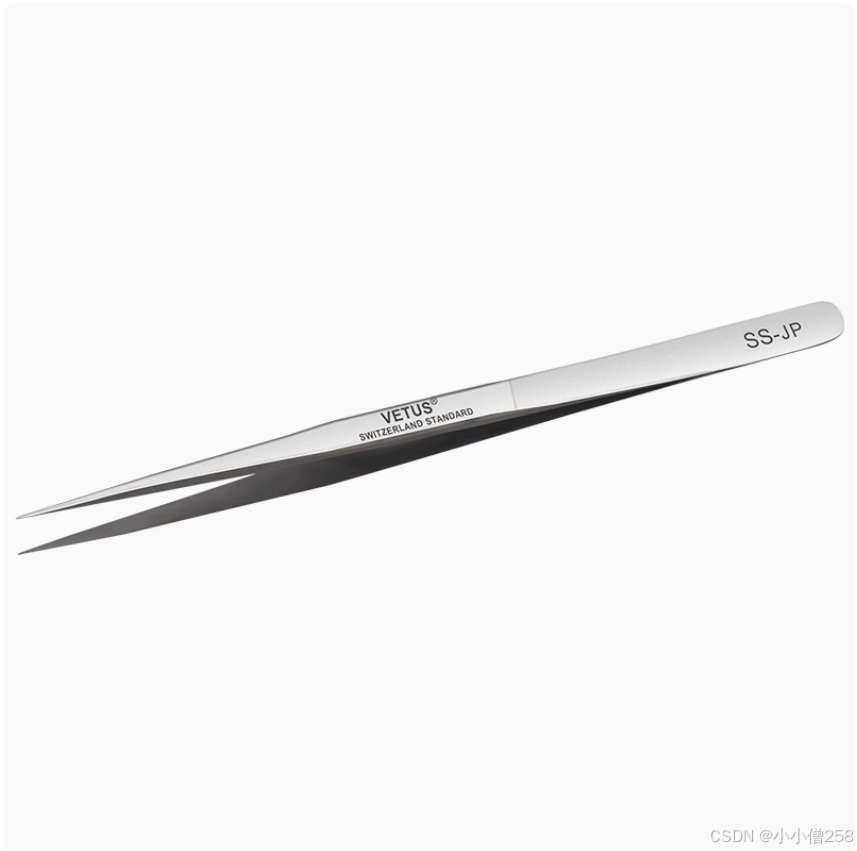

9. 镊子

目的：焊接最重要的帮手

        一定要根据自己的手型、使用习惯选择合适的镊子，一把趁手的镊子会让焊接非常方便。

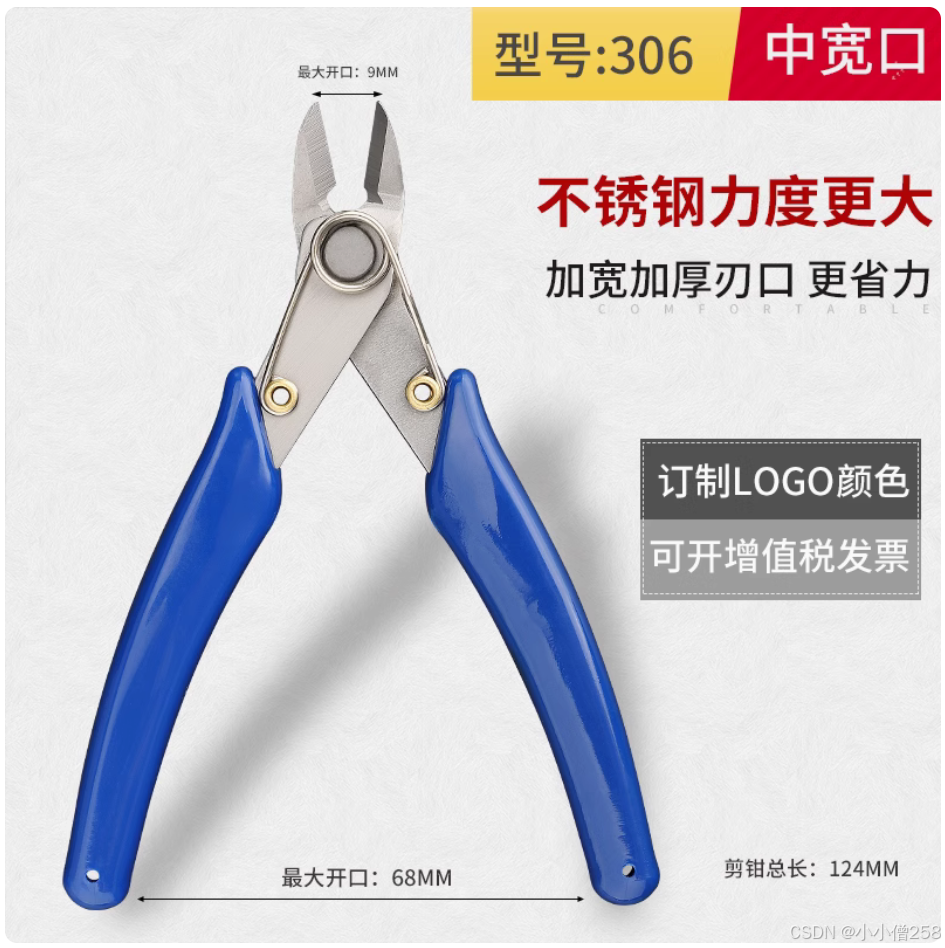

10.水口钳

目的：剥线皮、剪元器件引脚

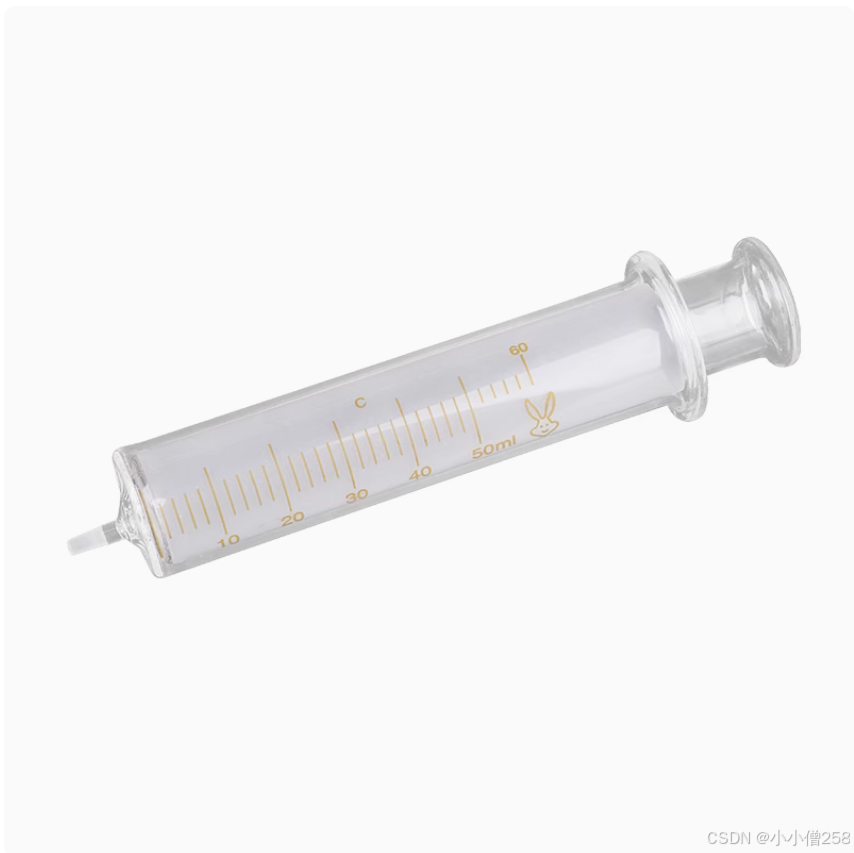

11. 注射器（焊锡、助焊剂）

目的：便于控制焊锡浆与助焊剂的使用量

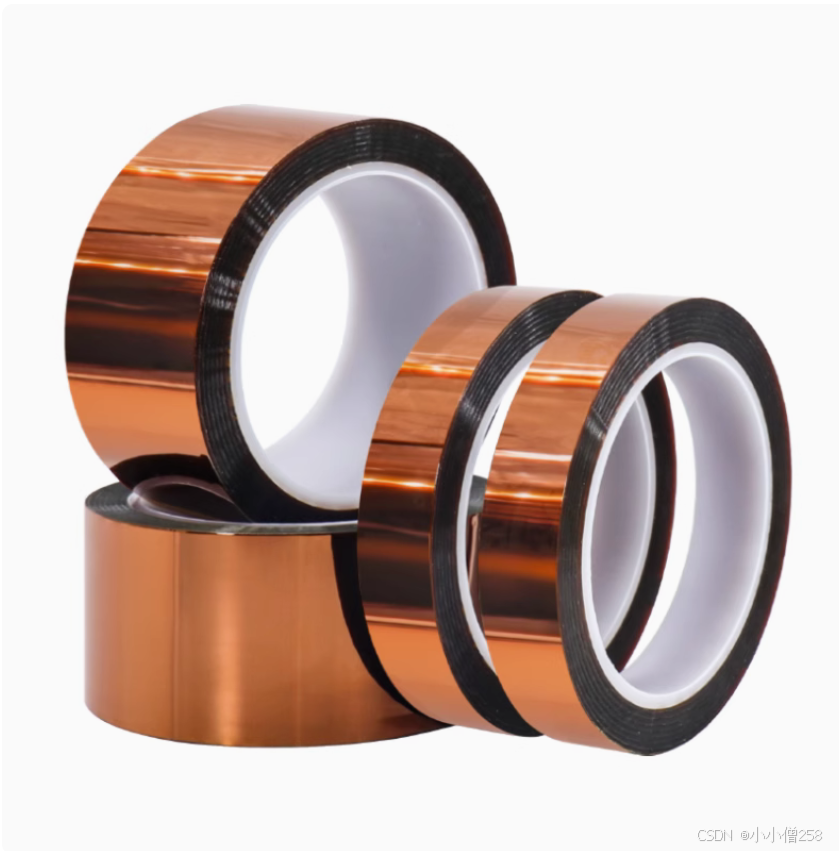

12. 聚酰亚胺 金手指耐高温胶带

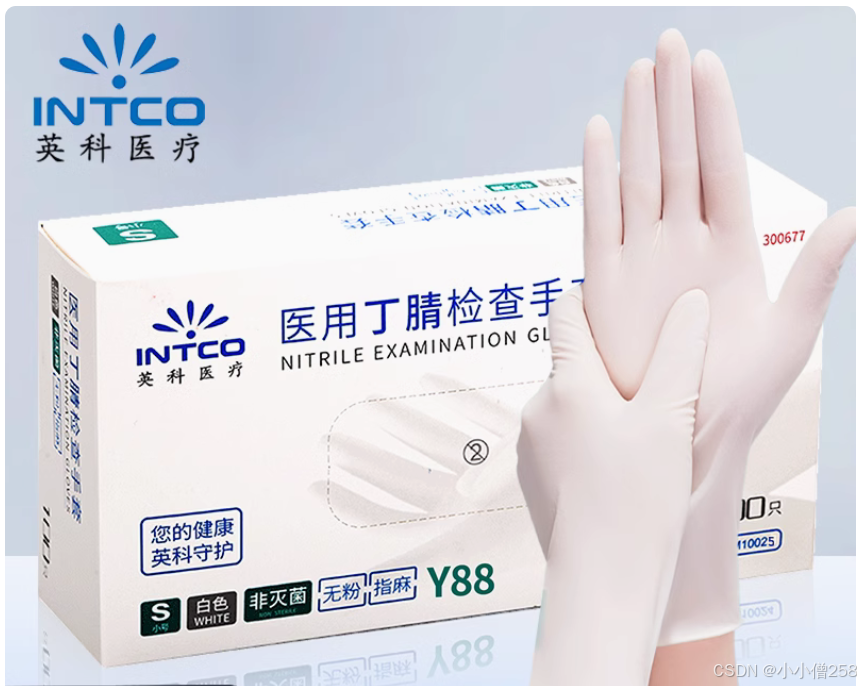

13. 手套

目的：防止洗板水等溶剂损害皮肤。

        我的手指每次用完洗板水后都会起皮，而且较长时间都难以恢复。

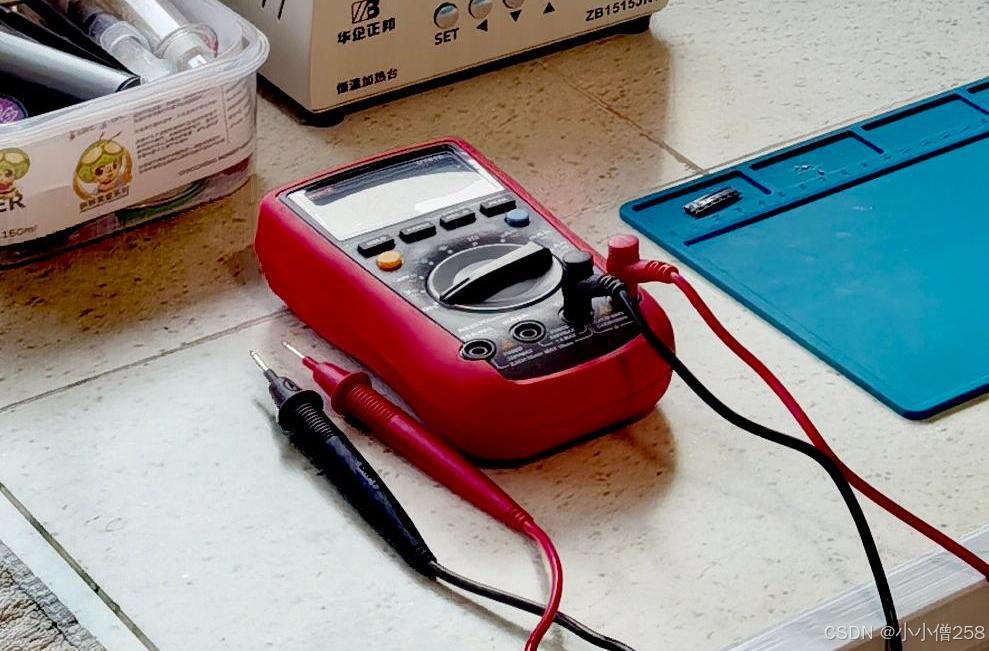

14. 万用表

目的：对焊接原件进行检查，对电路进行初步检查，排查短路、断路等本电路故障

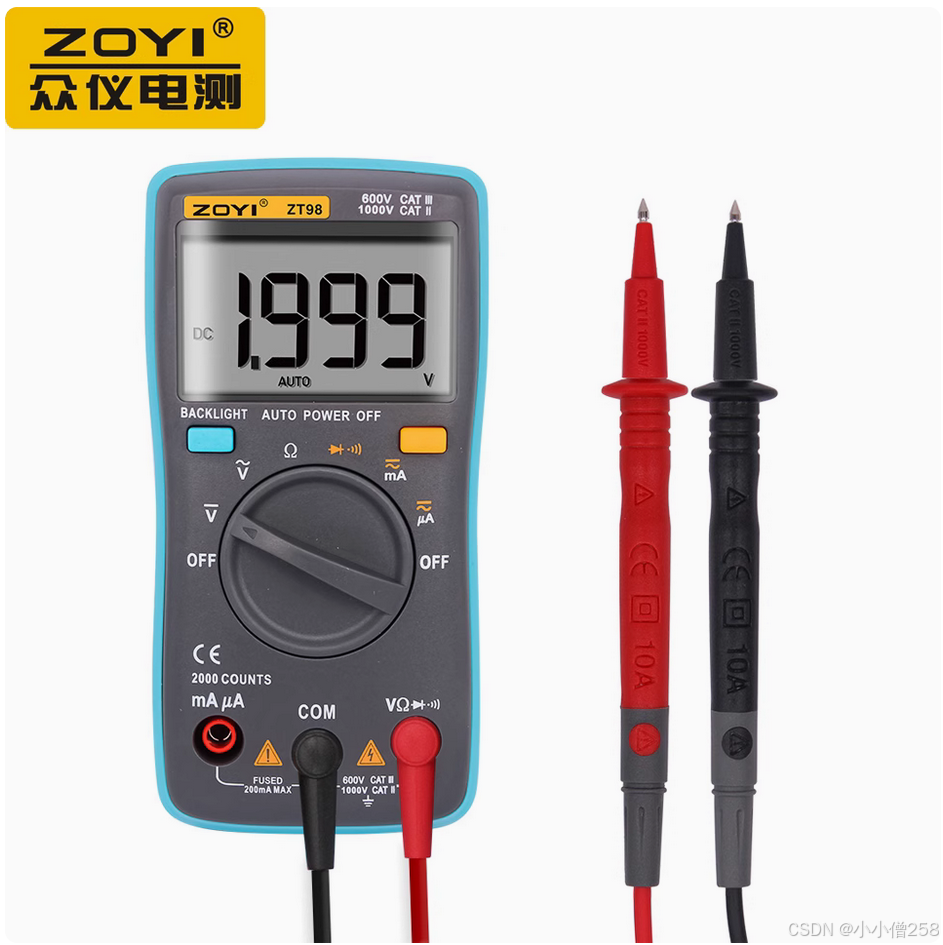

众仪（电子）

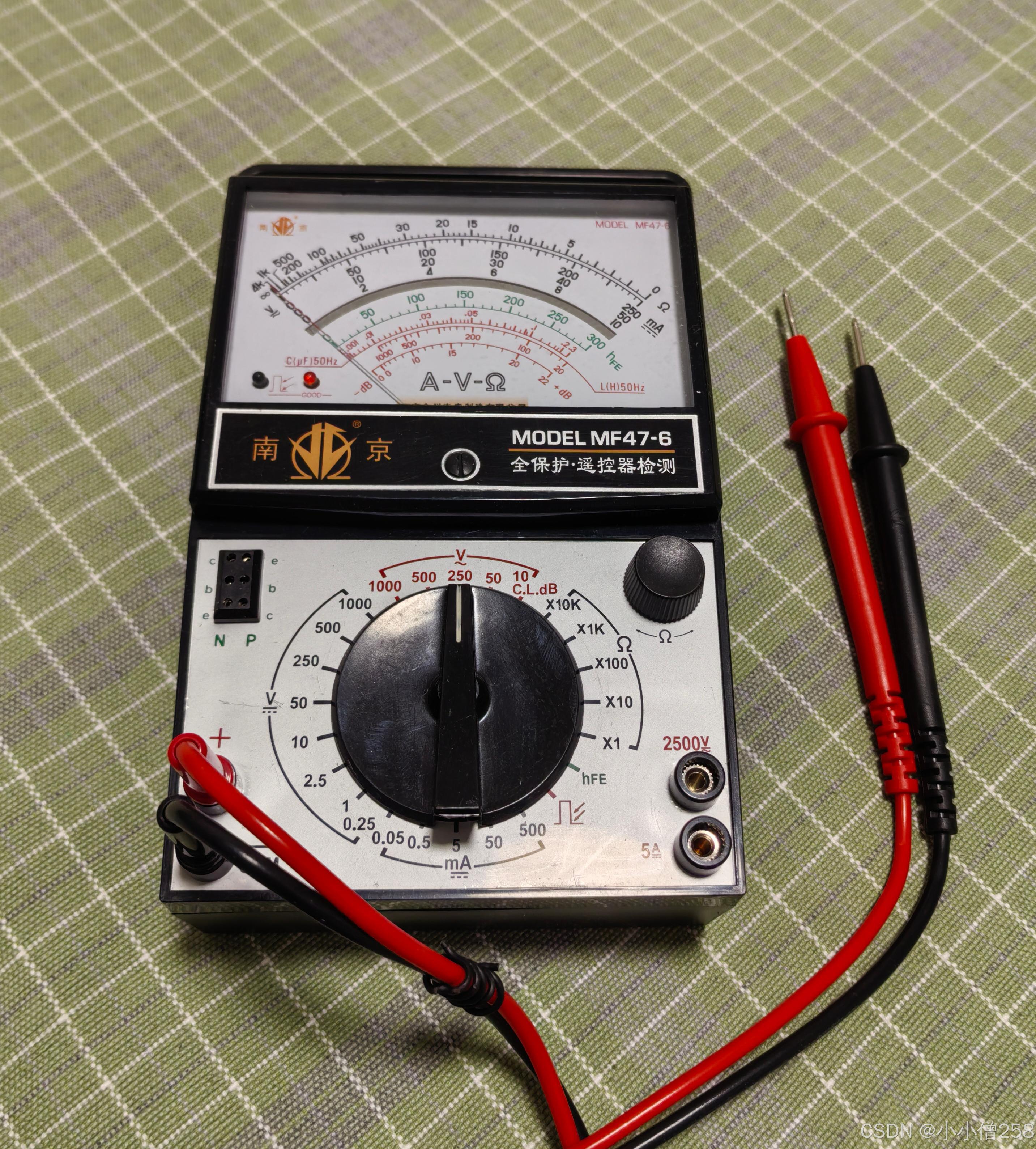

南京（外磁式指针）

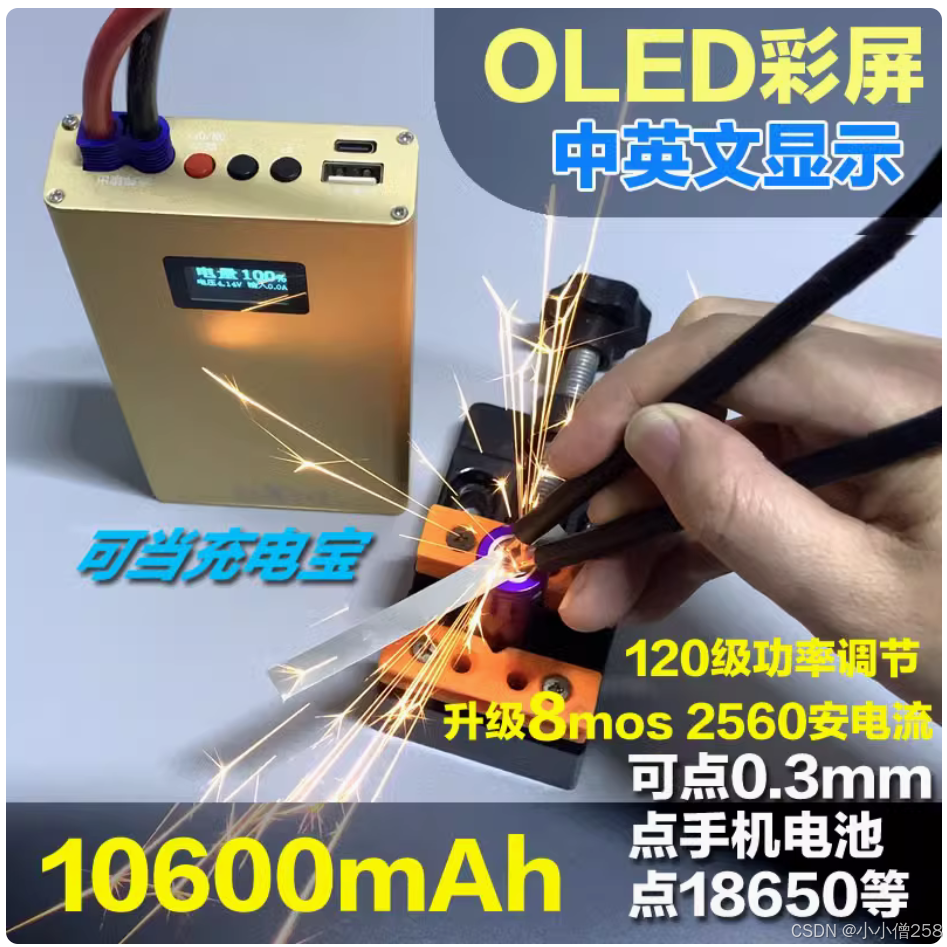

15. 锂电池点焊机

目的：DIY电池组

玻斯特

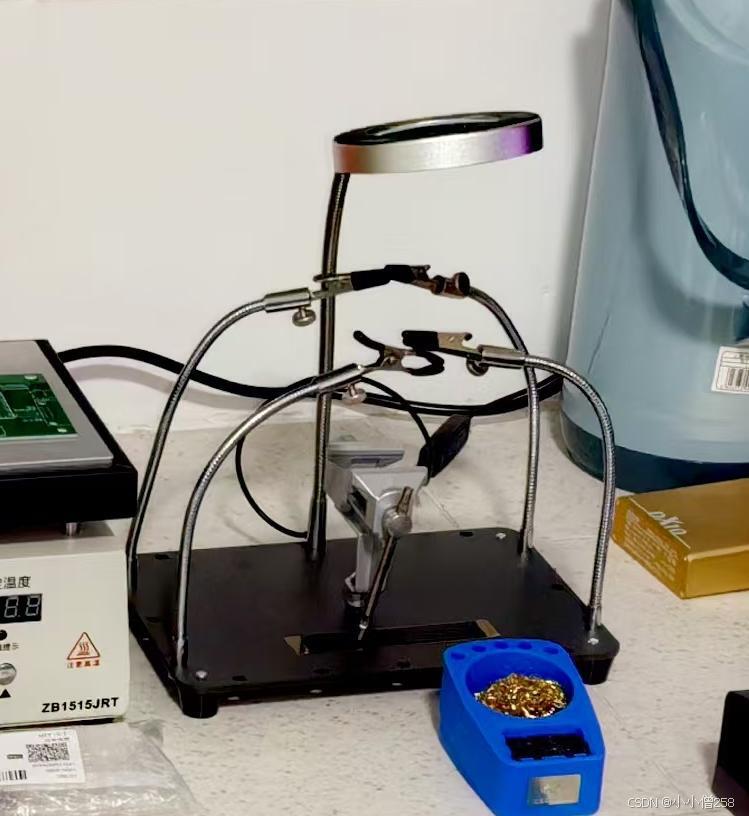

16. 焊接夹具

目的：定位不规则器件，方便焊接

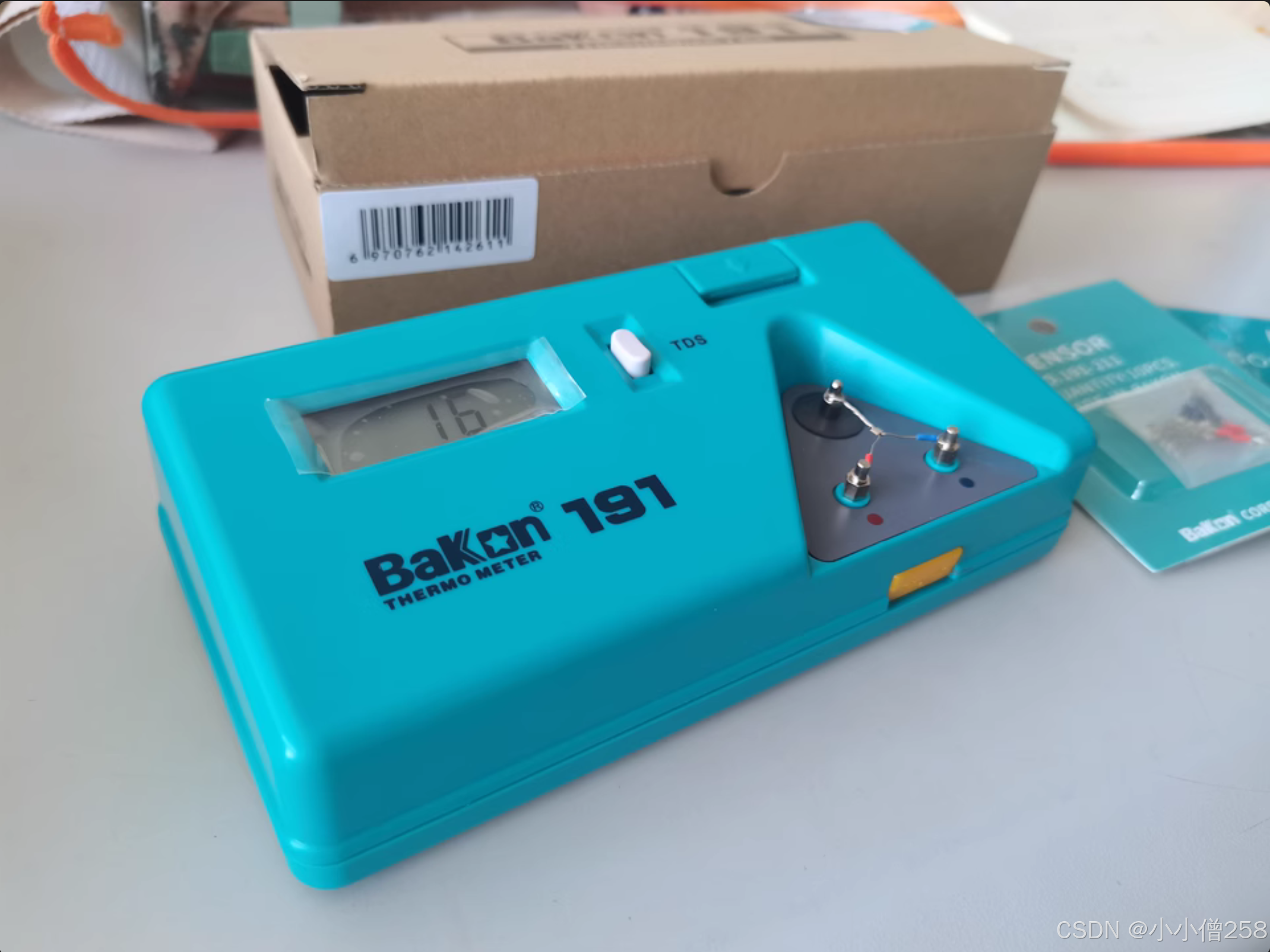

17. 烙铁头温度校准仪

深圳白光  BK191  电焊台烙铁温度测试仪

测试验证区

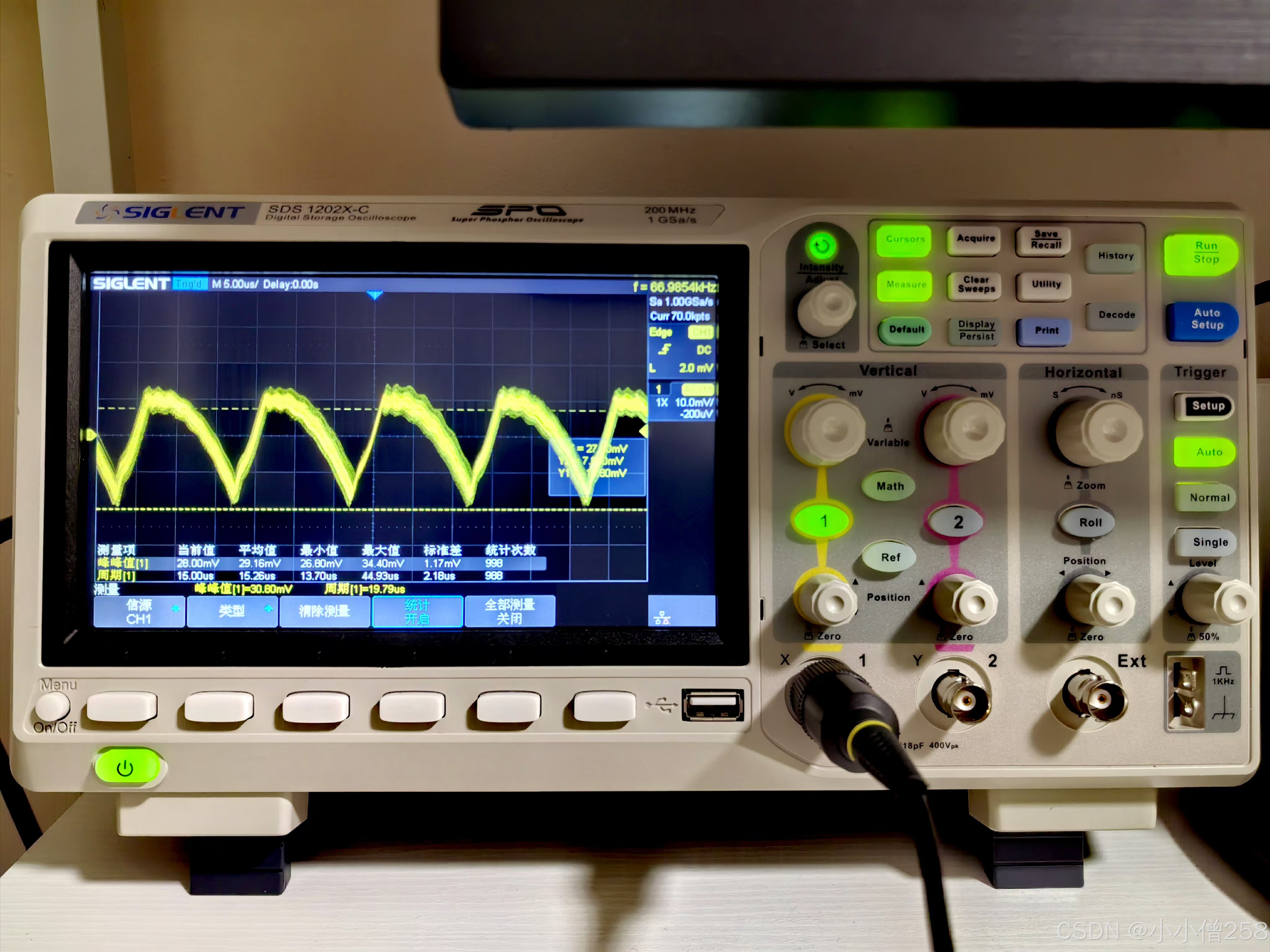

1. 示波器  （电子工程师的眼睛）

目的：测量信号在时域上的变化情况，我主要是用来测量电源纹波

鼎阳SDS1102X-C  200MHz  1Gas/S  8Bit  2通道

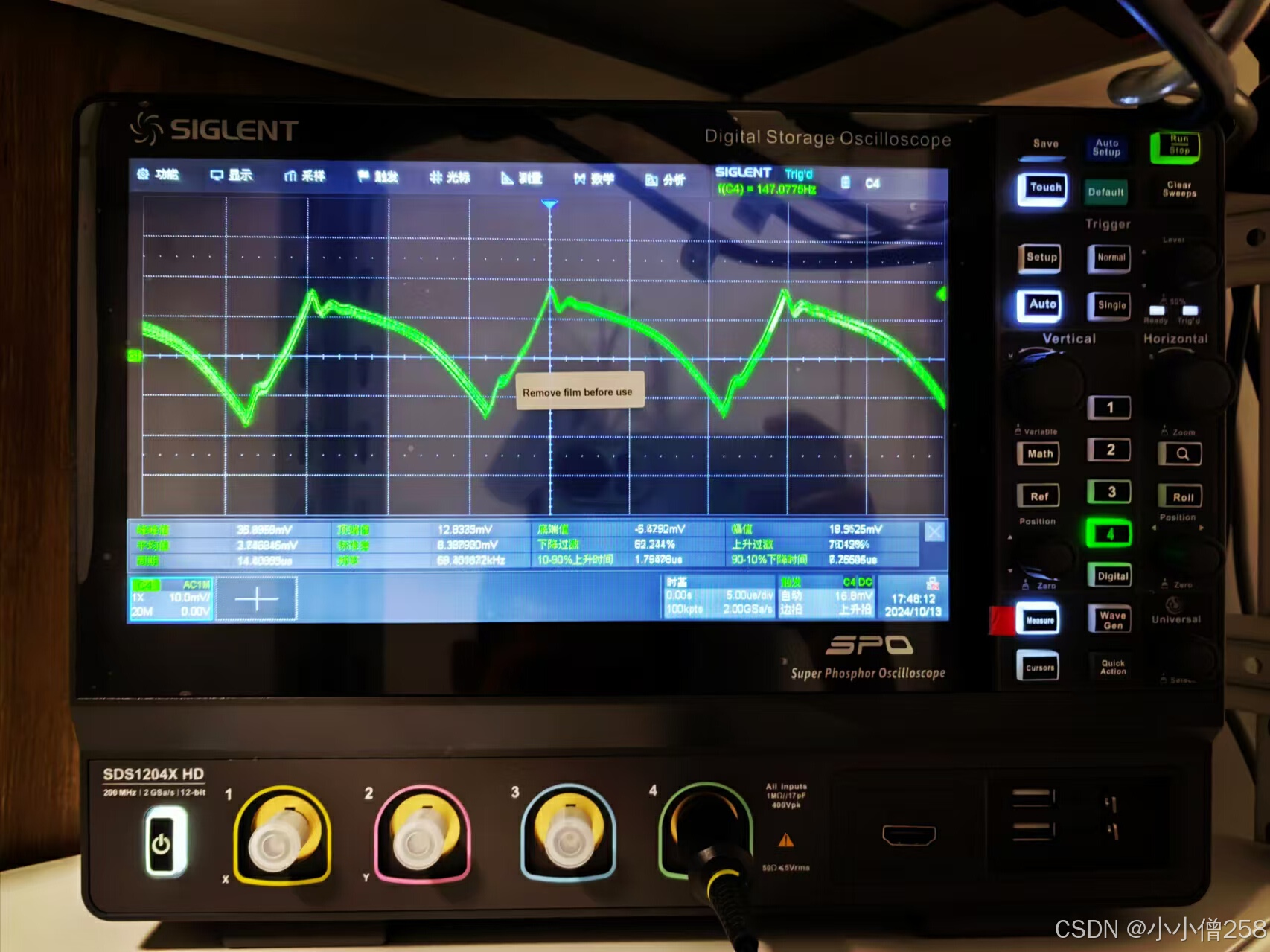

鼎阳SDS1204XHD  200MHz  2Gas/S  12Bit  4通道（企业级）

2. 电子负载

目的：测试电源在不同负载下的状态，电池放电测试

美瑞克  RK8510B(500V/15A/400W)带通讯

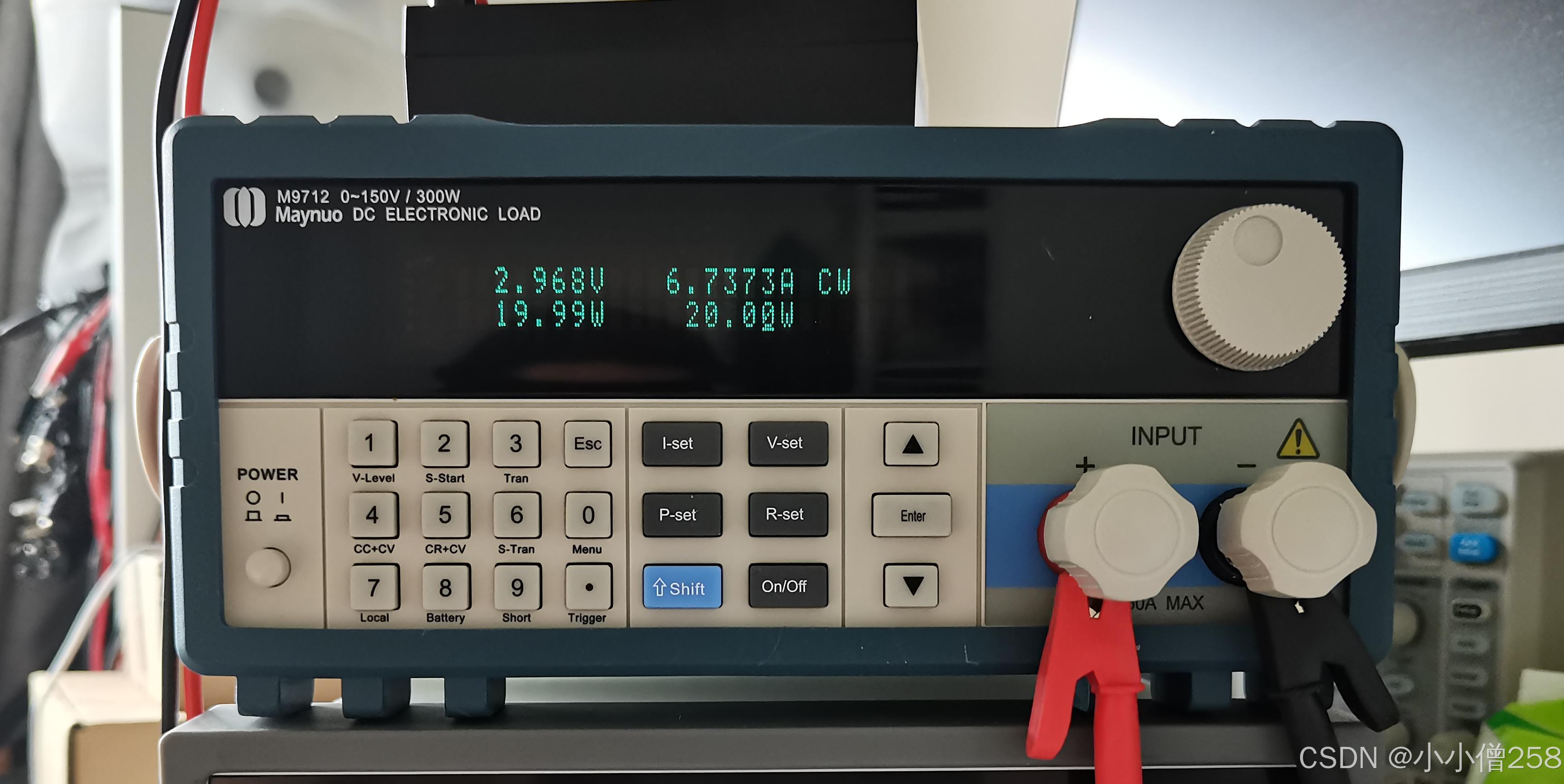

美尔诺 M9712   (300W/150V/30A)（企业级）

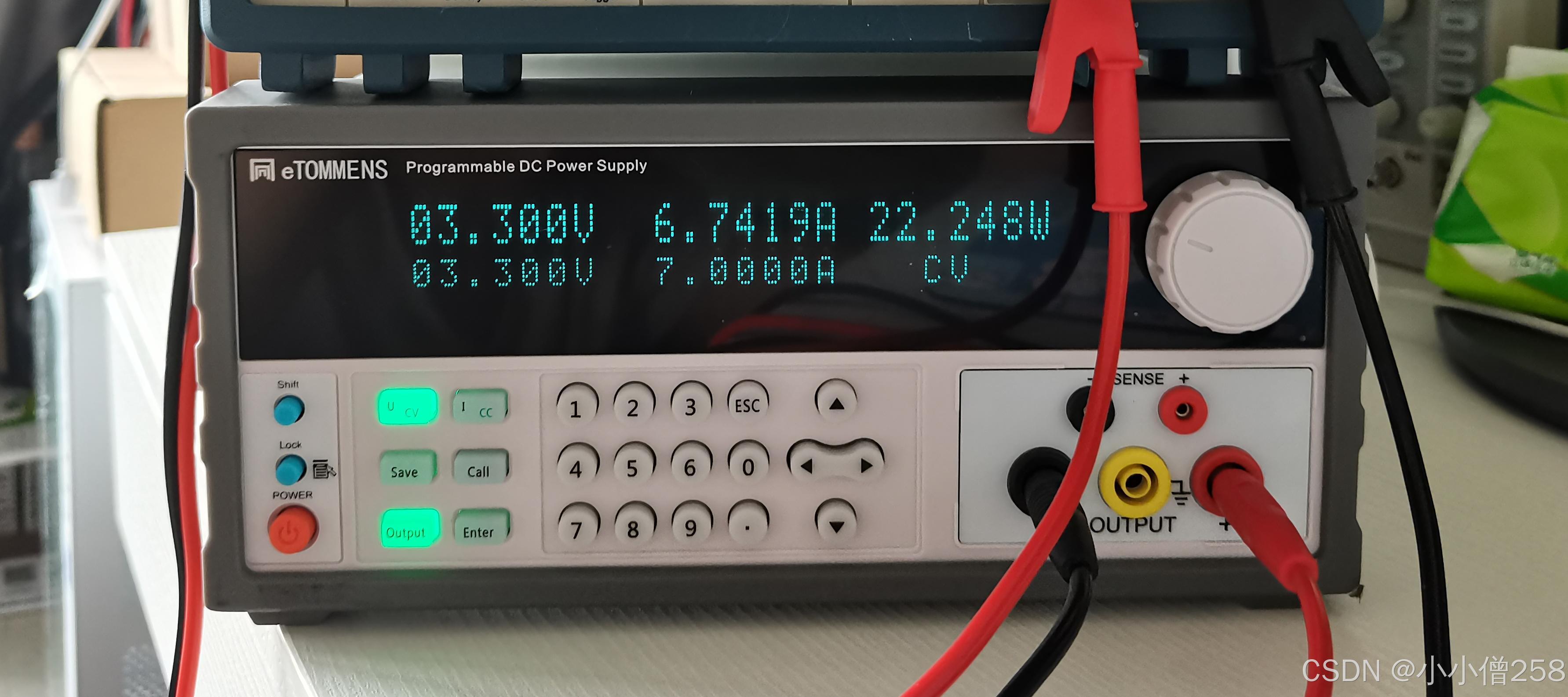

3. 电源

目的：根据需求，提供不同的电源

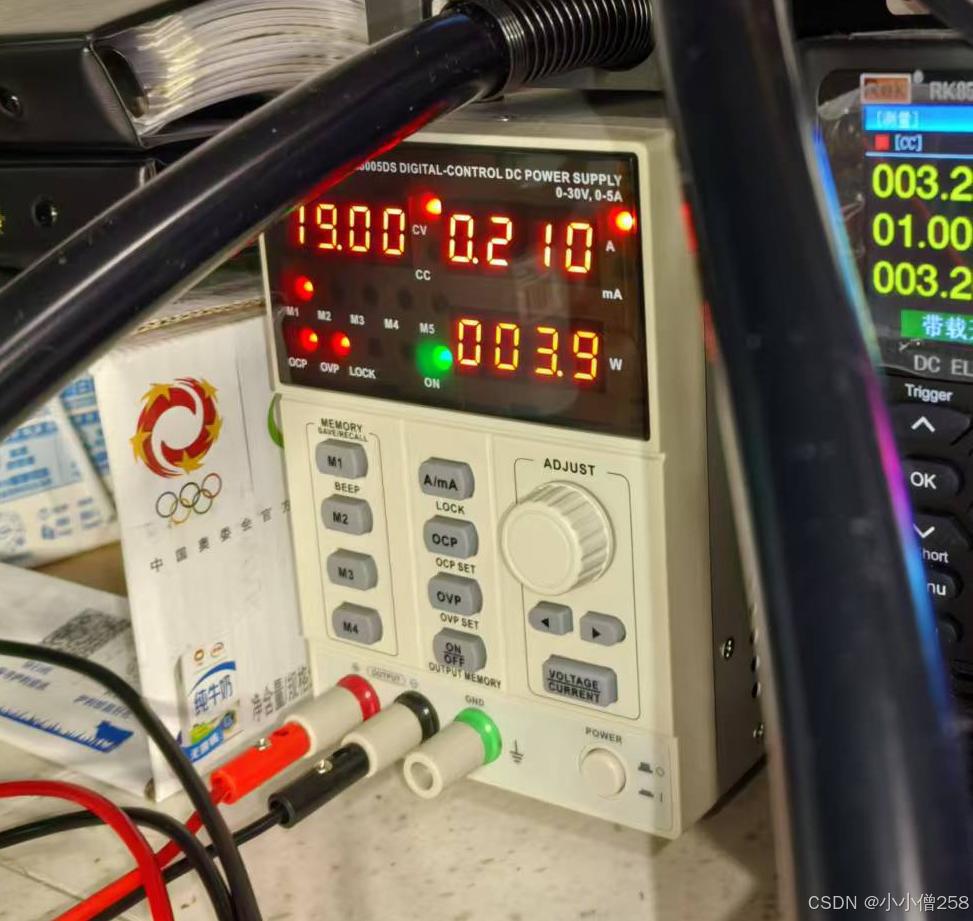

科瑞源  KA3005DS（0-30V/0-5A）

同门  eTM-L3010SPV标配（30V10A）五位[1mV 1mA] （企业级）

4. 逻辑分析仪

目的：显示数字电路传递的信息，主要用于底层硬件的驱动开发（很底层，直接处理μs级高低电平的那种）

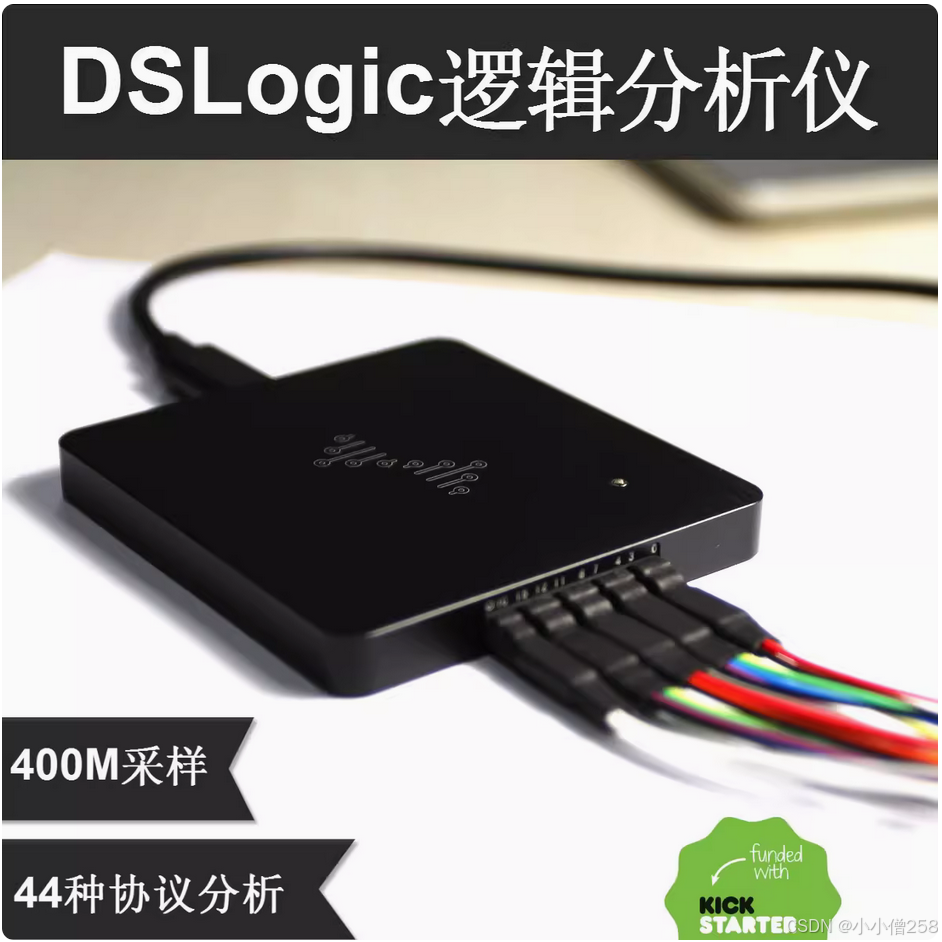

梦源科技  DSLogic逻辑分析仪 5倍saleae带宽 最高400M采样 16通道 调试助手

5. 信号发生器

目的：信号测试，我主要用来测试MOS管、驱动步进电机、测试滤波电路效果。

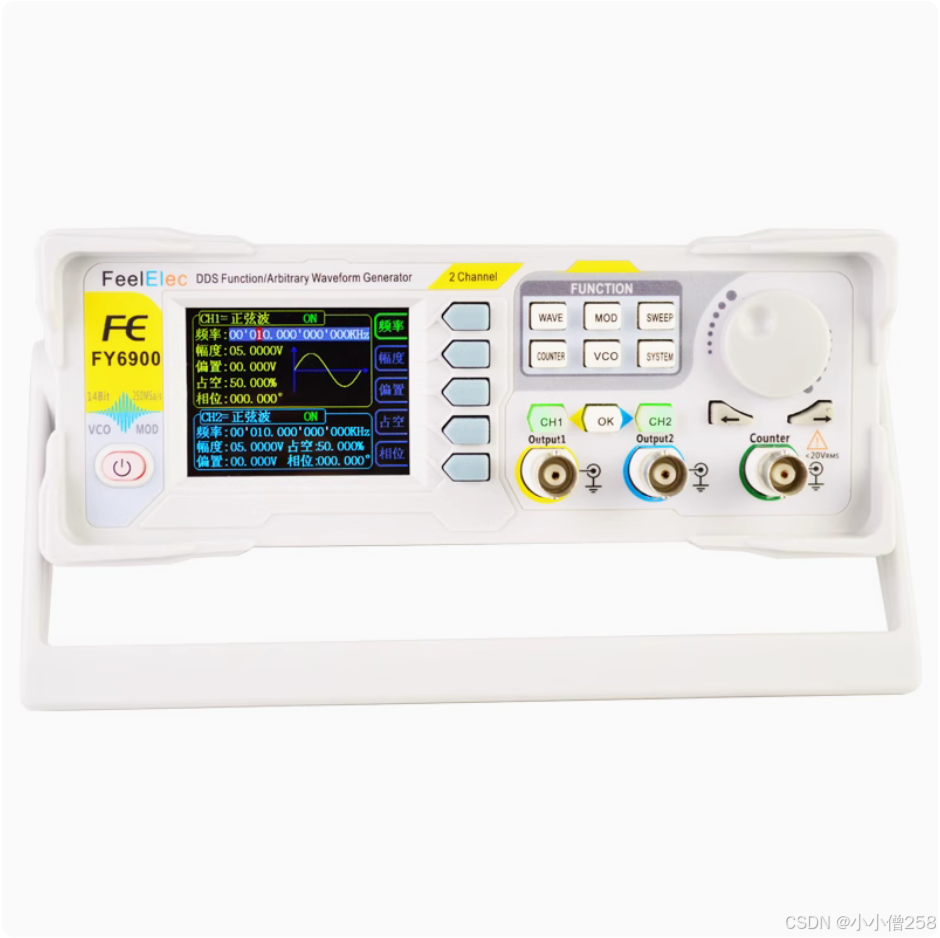

飞逸科技  FY6900-20M  DDS函数任意波形信号发生器

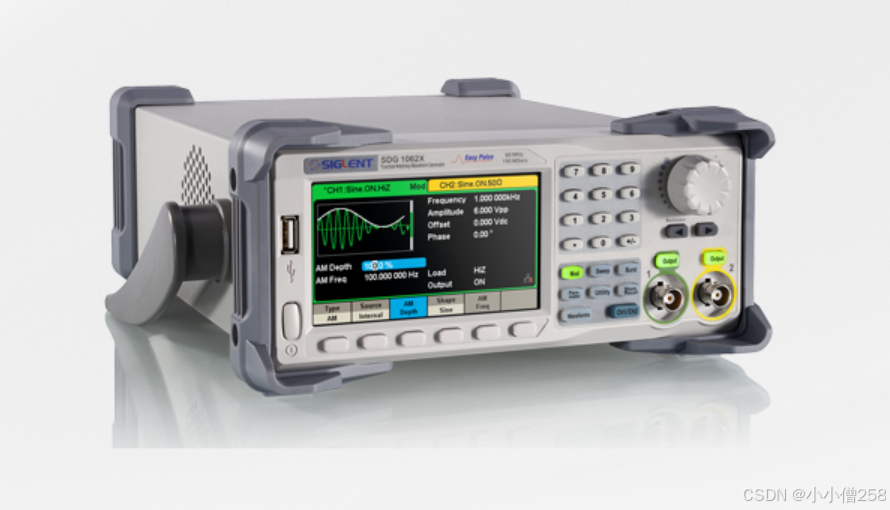

鼎阳 SDG1022X 25MHz 150MSa/s 14bit （企业级）

6. 万用表

优利德UT61E  4位半

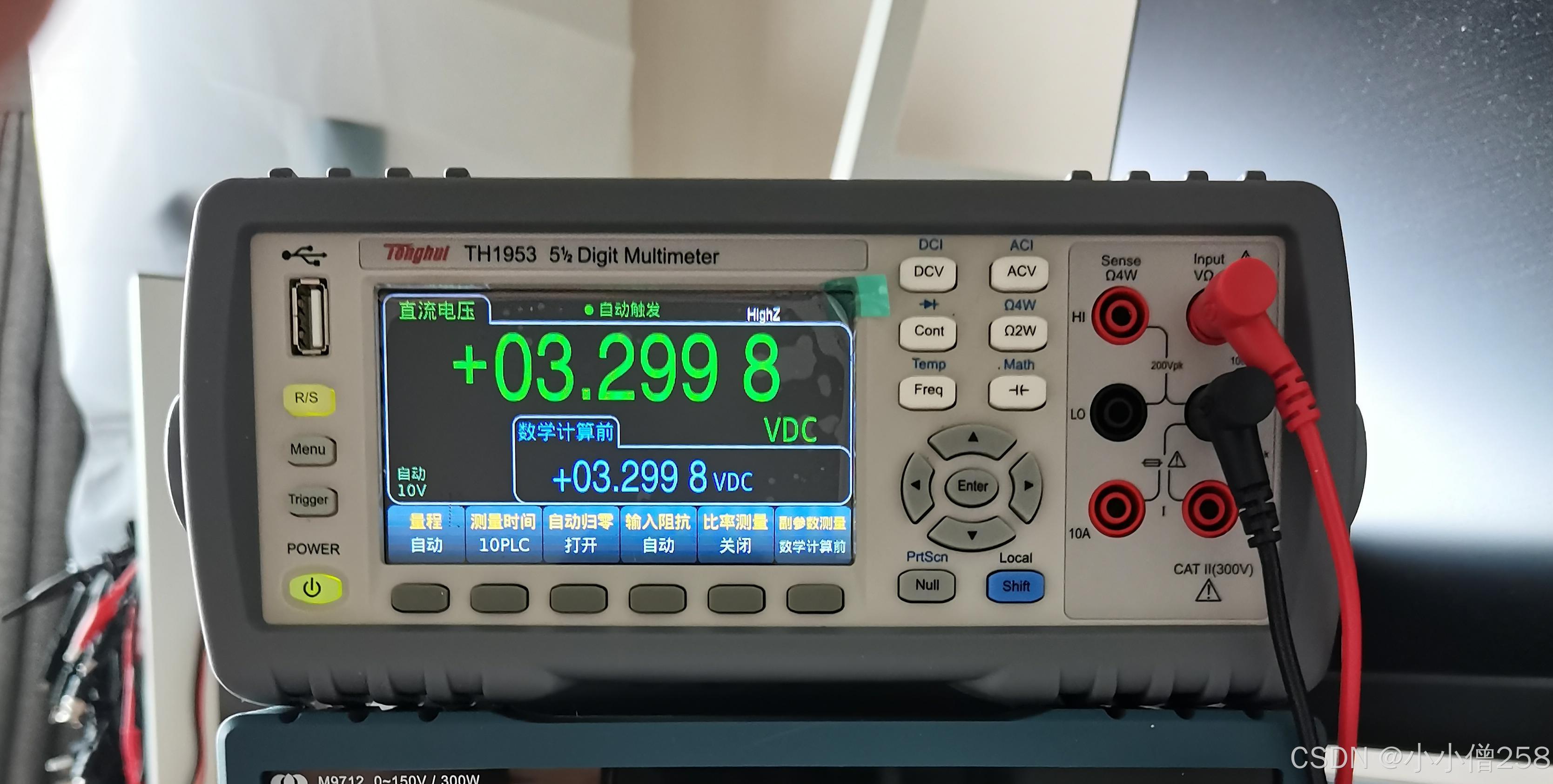

同惠 TH1953 5位半 （企业级）

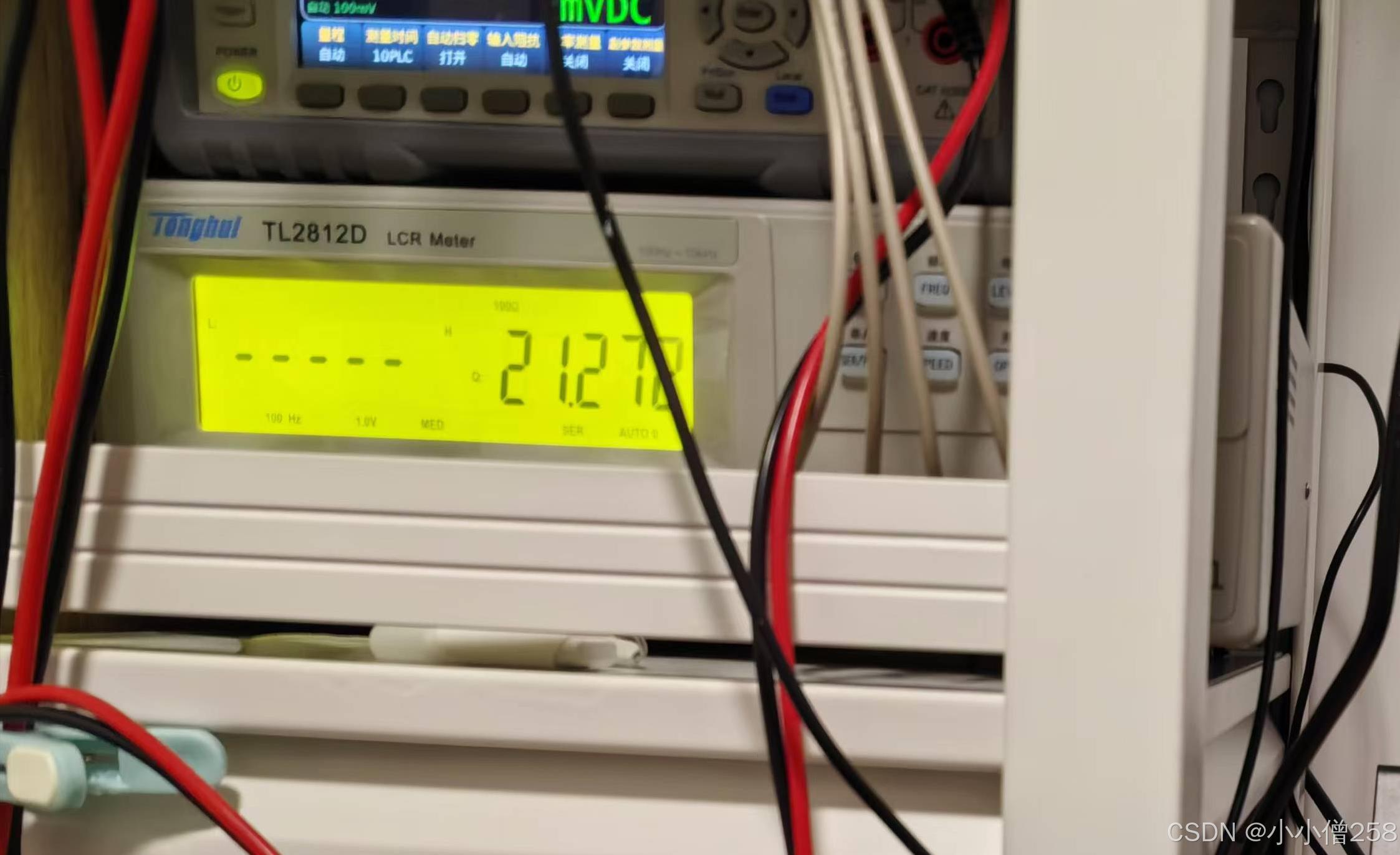

7. 电桥

同惠  TL2812D（10KHz精度0.25%）

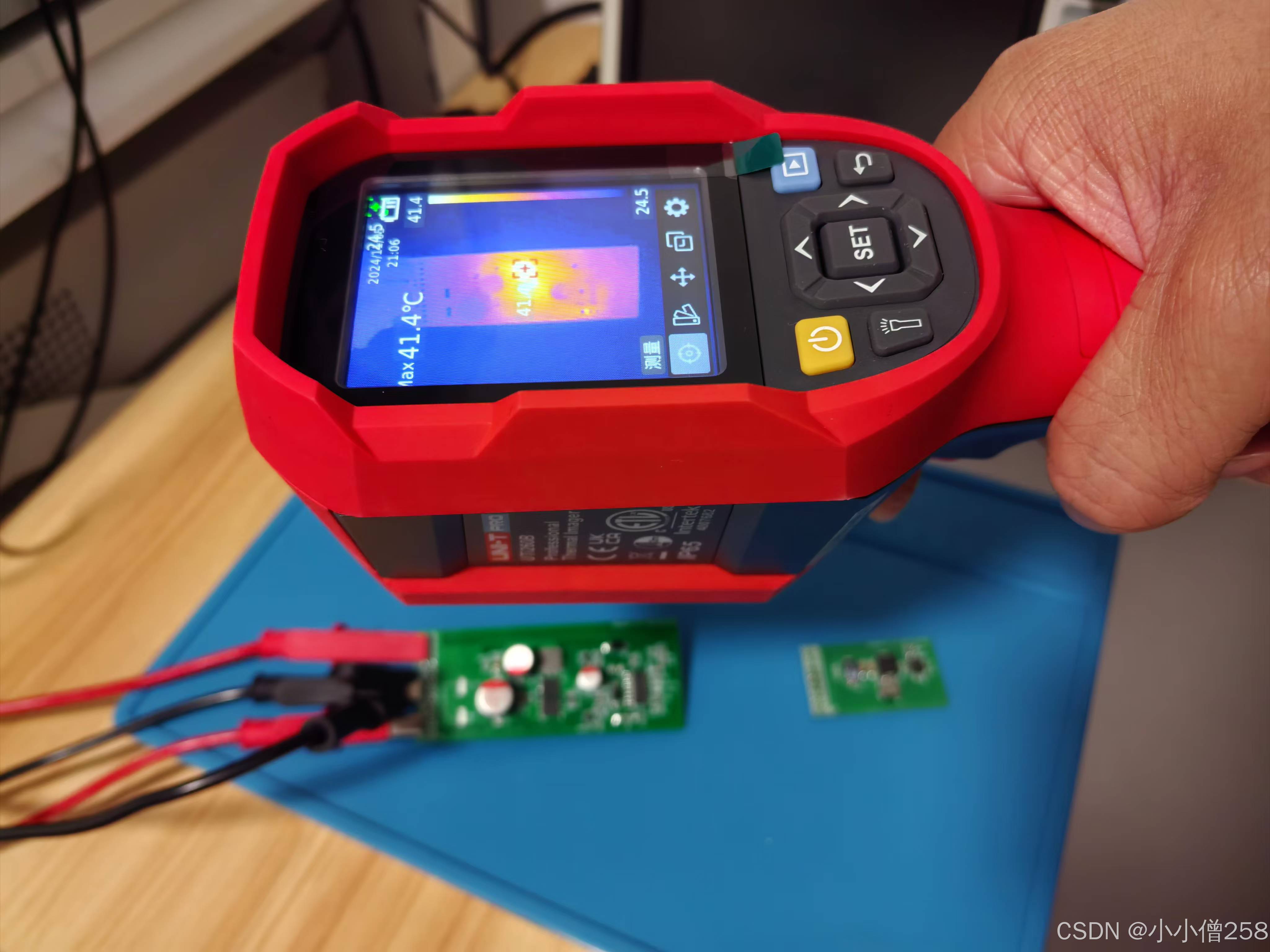

8. 红外线成像仪

优利德  UTi260B加强款【红外分辨率256*192】测温-20~550℃

耗材区

1. 锡膏

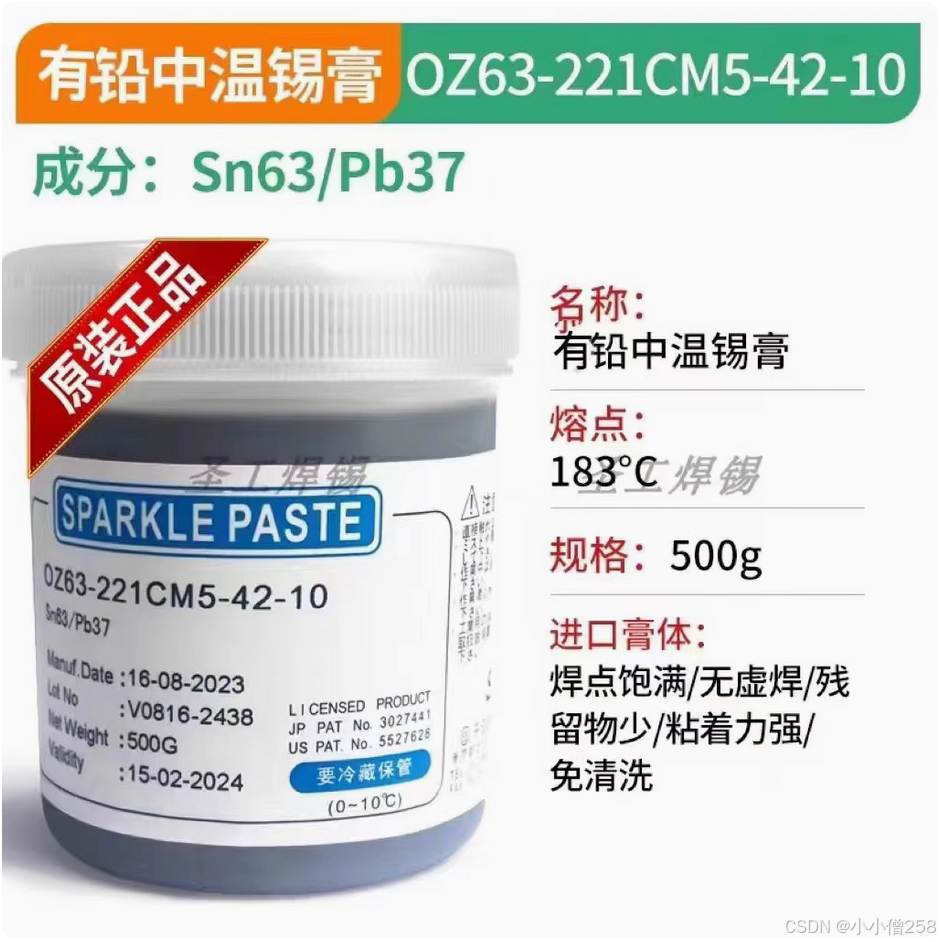

千住  中温183度 500g

2. 助焊剂

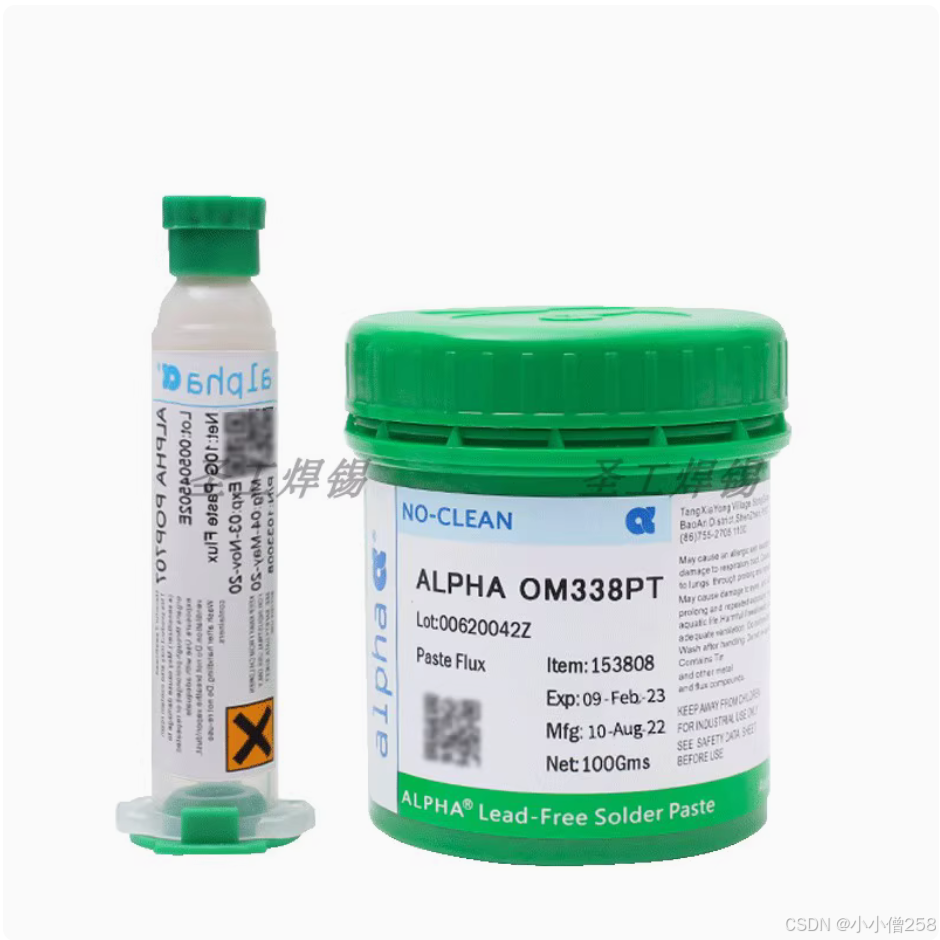

ALPHA阿尔法  OM338PT 100g

3. 焊锡丝

        我选择的的焊锡丝均为无铅焊锡丝，因为其焊接温度低，焊接难度相对较低。

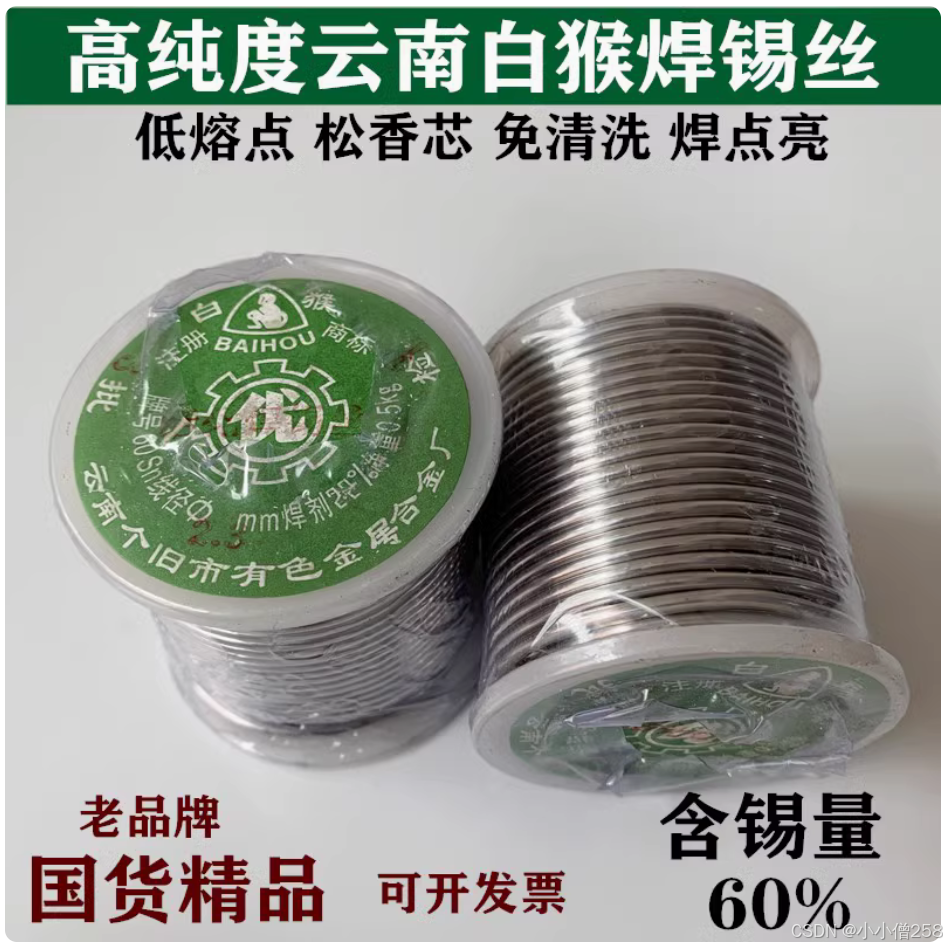

白猴  SN60有铅低温高纯度松香芯锡线0.8/1.0/1.2 /2.0mm

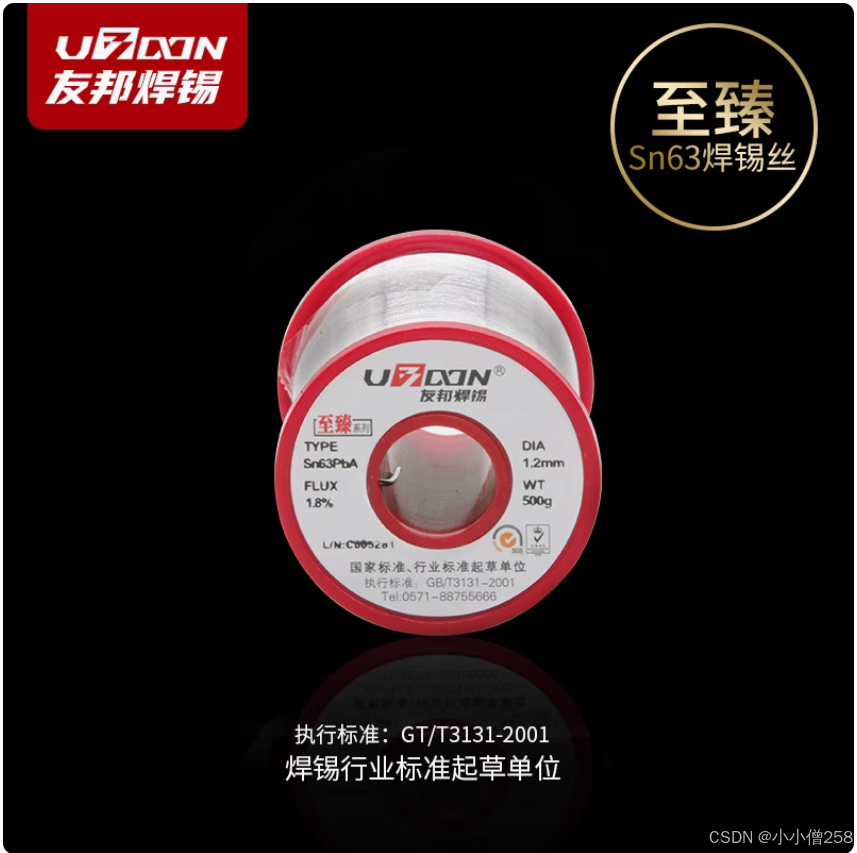

友邦  Sn63PbA 63%含锡量 松香芯 0.6/0.8mm

4. 吸锡线

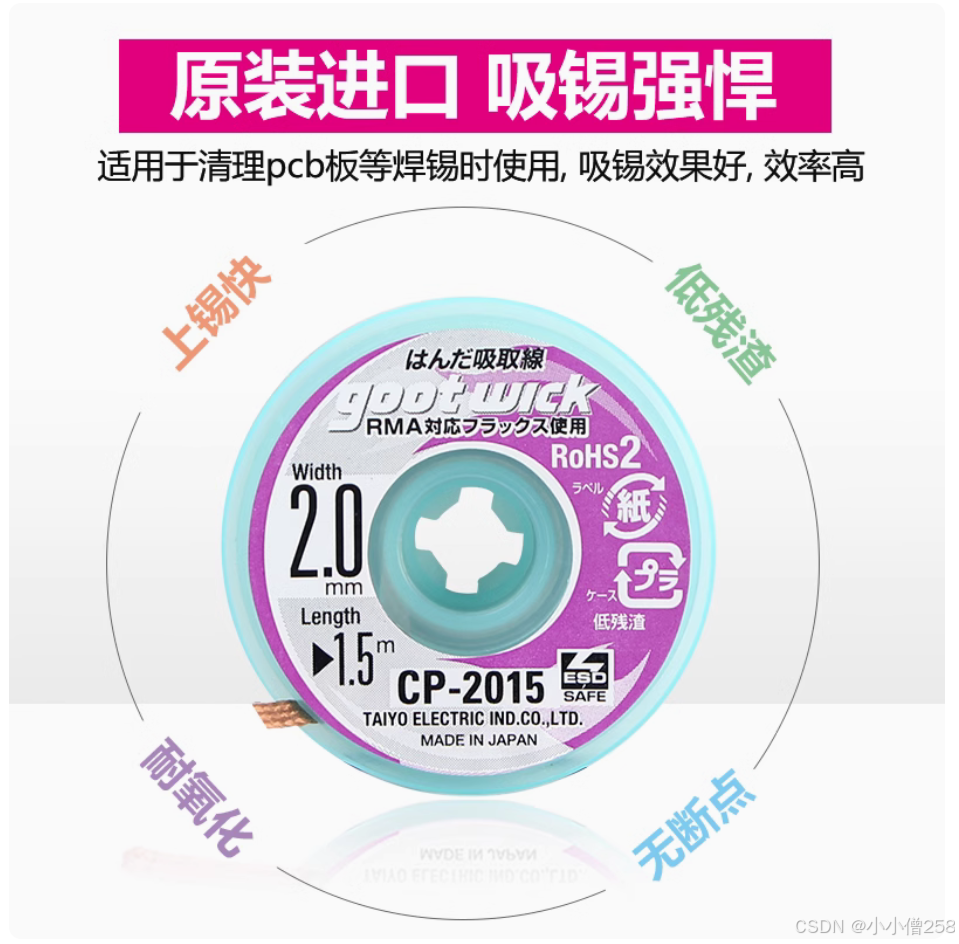

固特吸锡线 Goot CP-2015

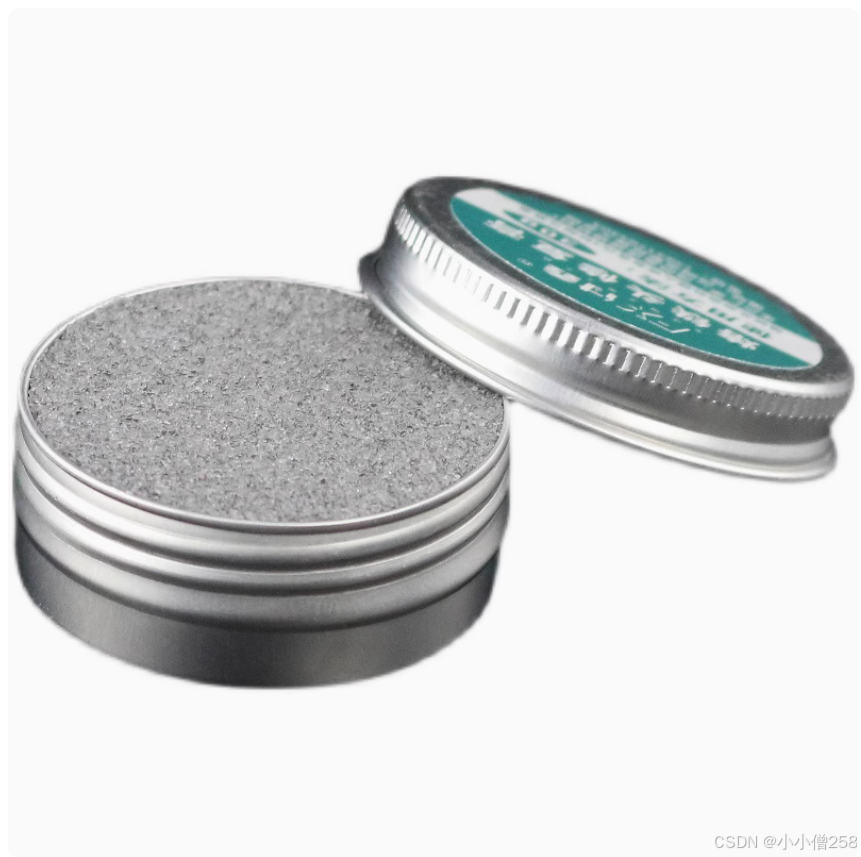

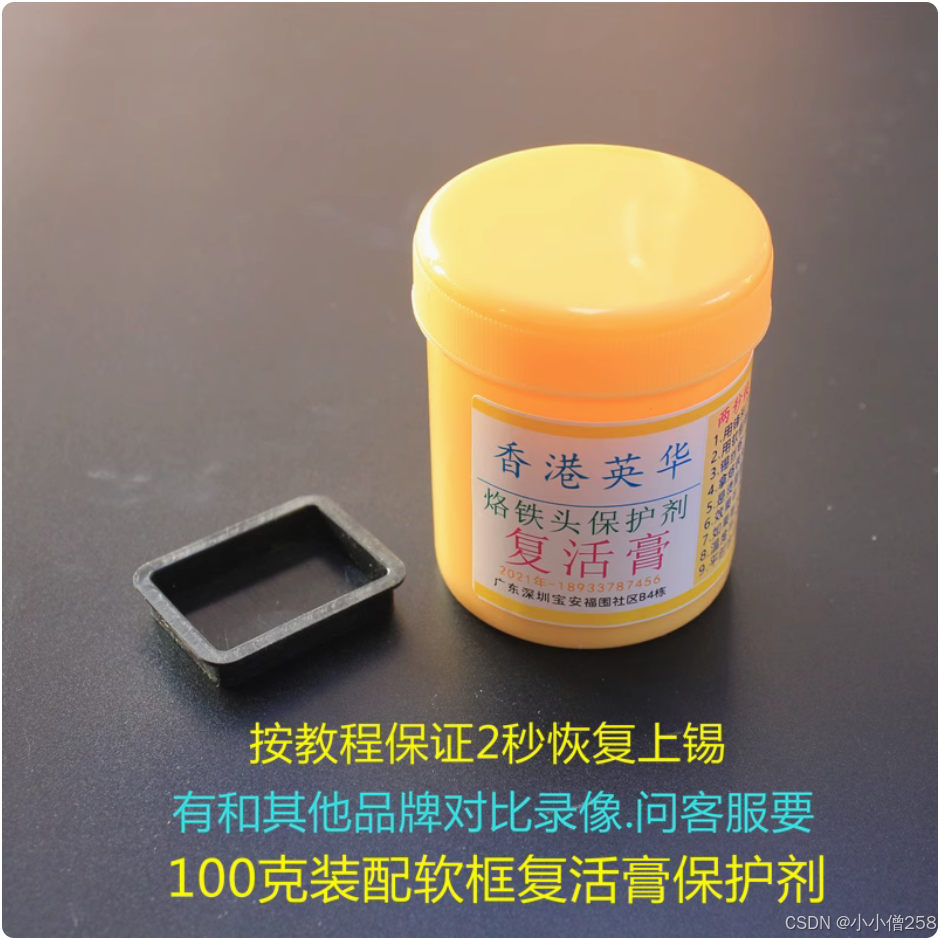

5. 烙铁头恢复膏

英华  100克版本[2024年7月第8代配方]

付鑫  净含量30克

6. 洗板水

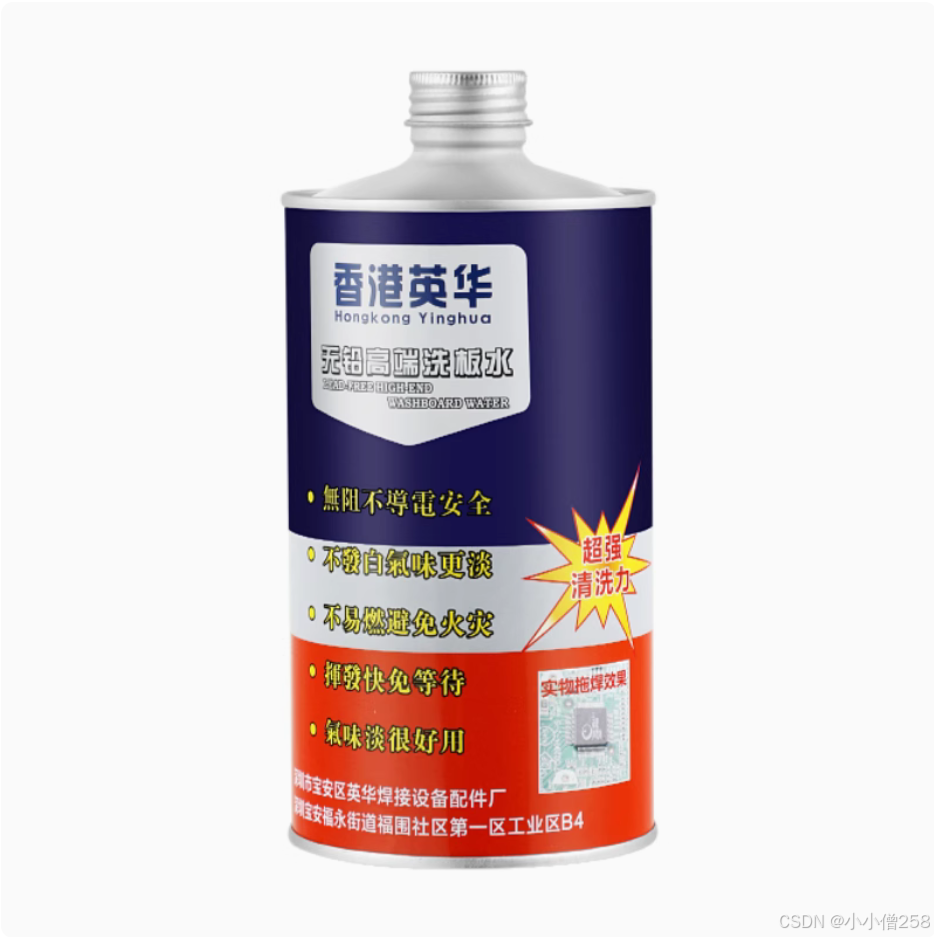

英华  第7代气味更淡 1千克

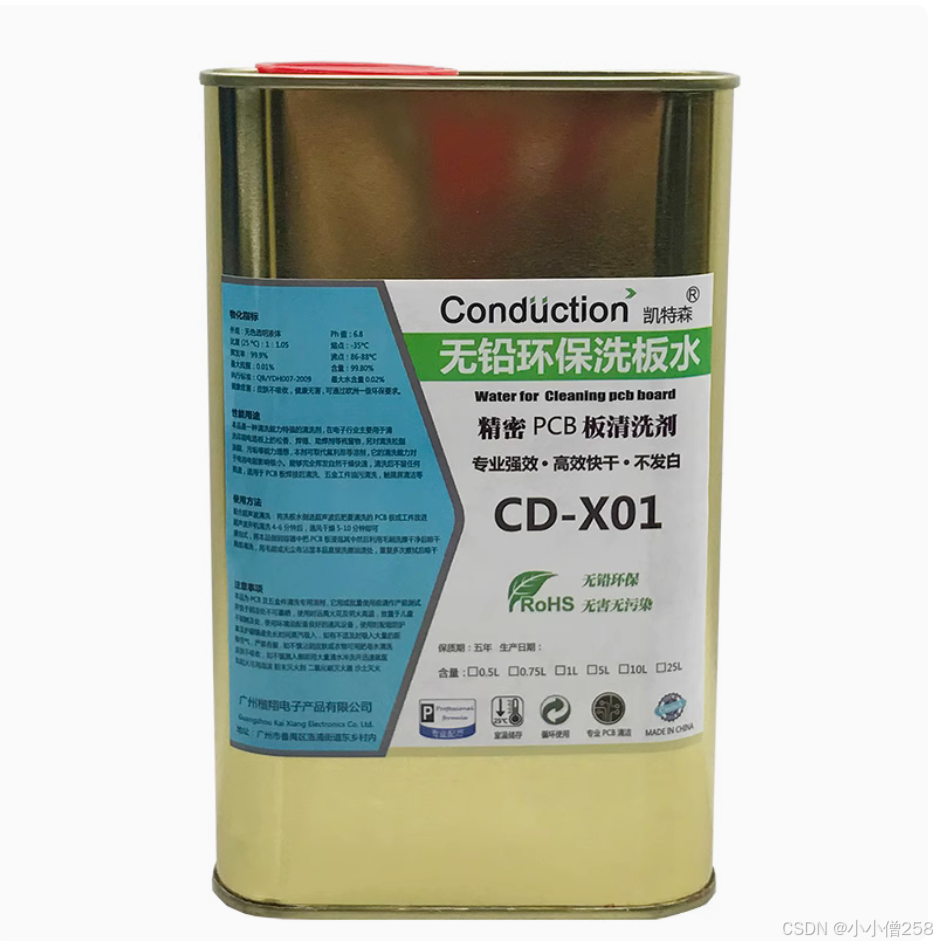

凯森特 CD-X01

7. 工业酒精

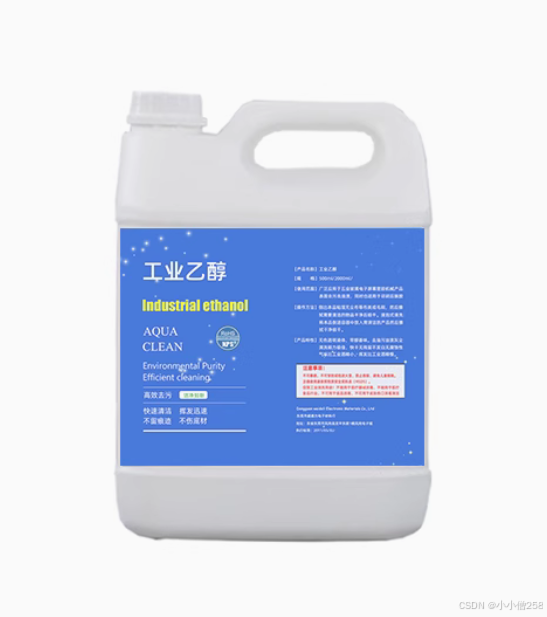

WEISHIDE电子辅料  99%工业乙醇 2000ml

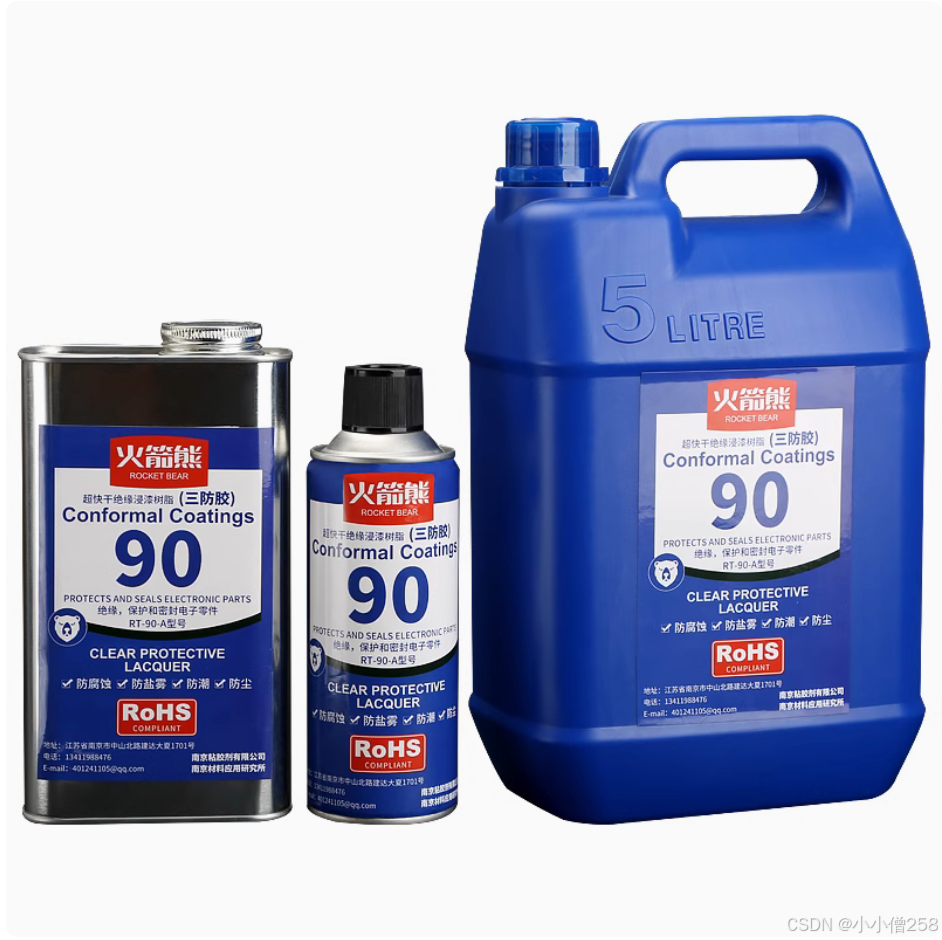

8. 三防漆

火箭熊  1L无味【全透明高品质型】

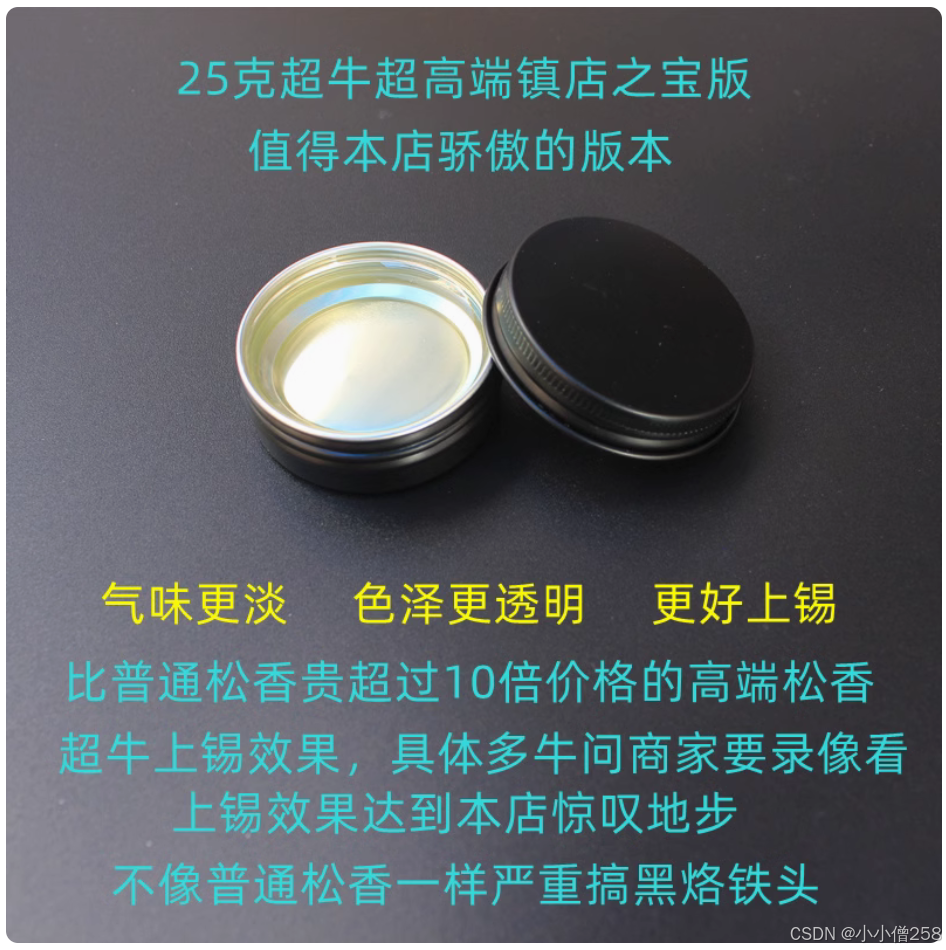

9. 松香

英华

备料区

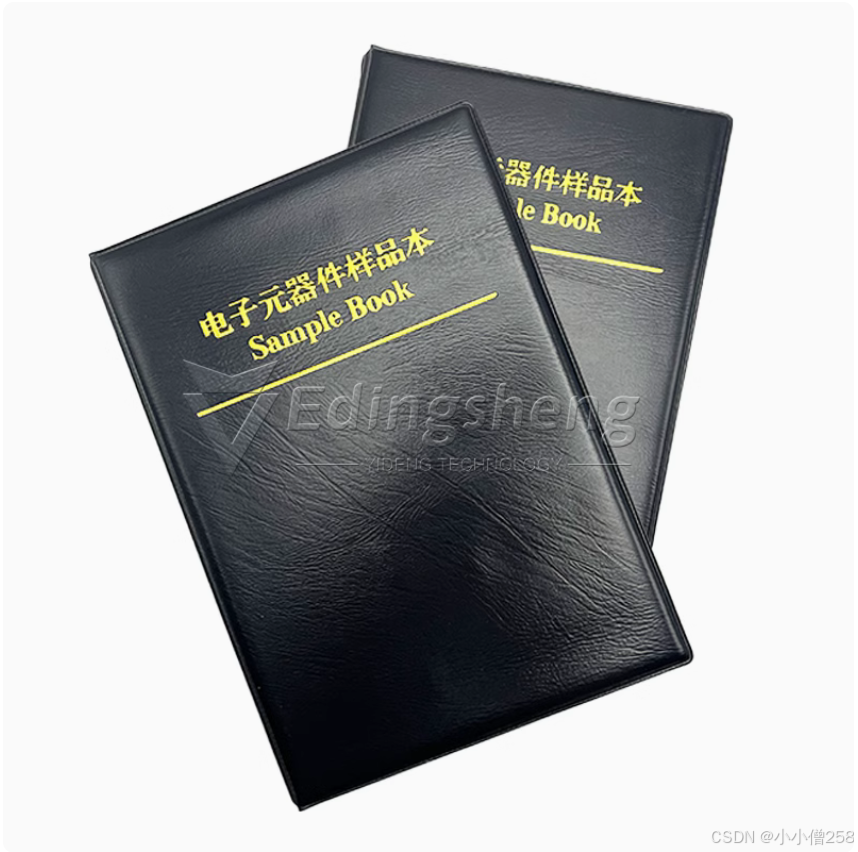

1. 电子样品本

        常备0603、0805、0402封装大小的系列电阻电容本

2. 开发板

        从较为常见的芯片开始嵌入式的学习，推荐大家用最小系统板逐步上手嵌入式开发。过度依赖集成度较高的开发板套装，会阻碍我们的成长。我认为嵌入式开发能力就是在不断调试bug中提高的。而它与软件开发还有所区别，嵌入式的调试不光涉及到软件层面的代码逻辑、还涉及到硬件层面的物理逻辑，需要我们具有一定的软硬件知识储备。我常用的开发板系列如下：

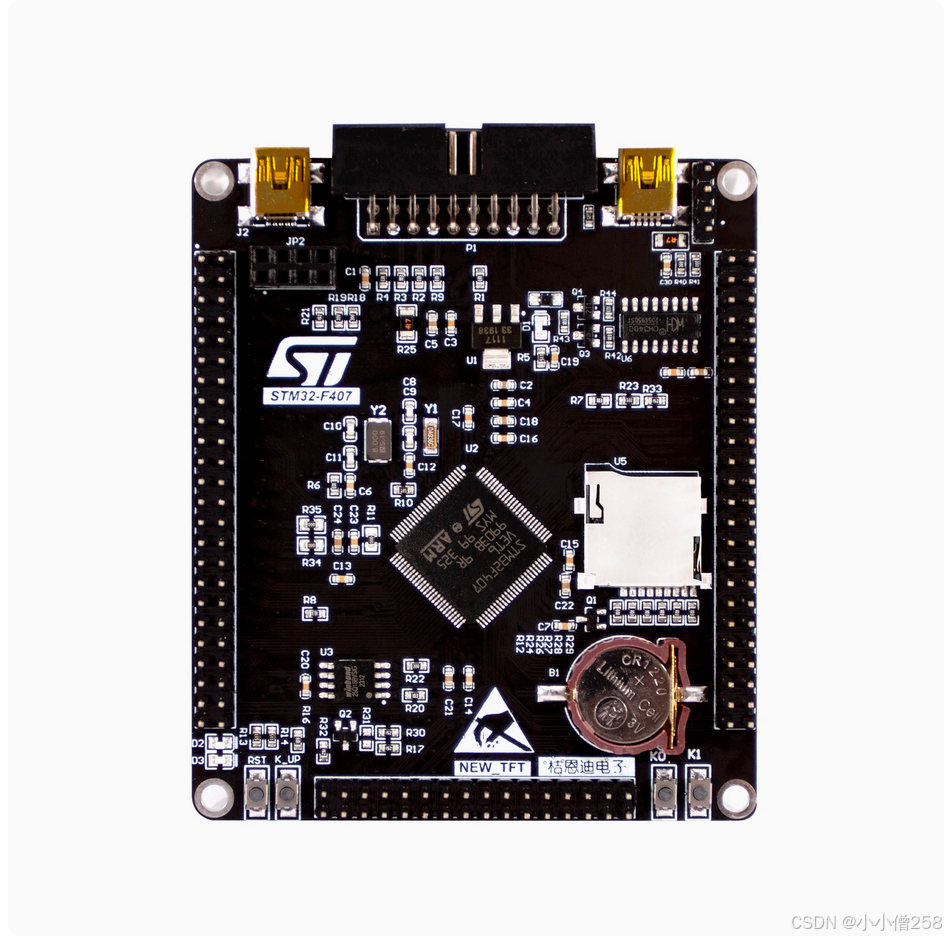

意法半导体  STM32fxxx系列 （Arm架构Cortex®-M系列内核）

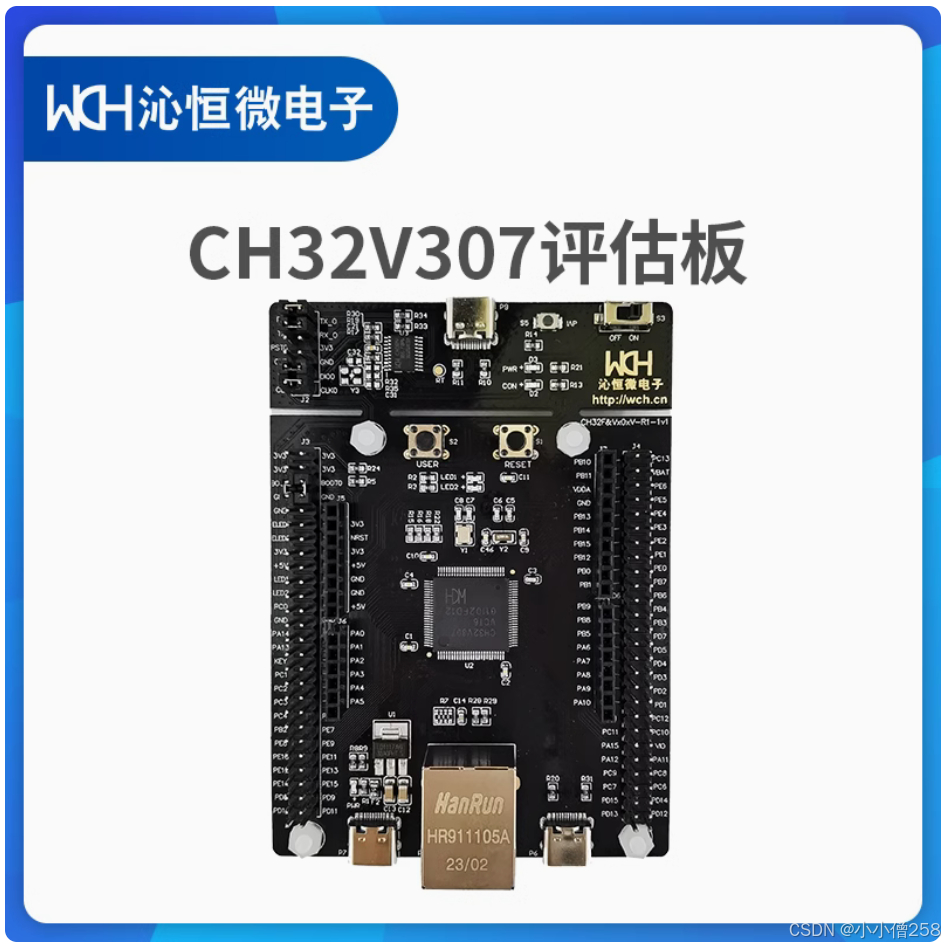

 沁恒微电子  CH32Vxxxx系列 （RISC-V指令集）

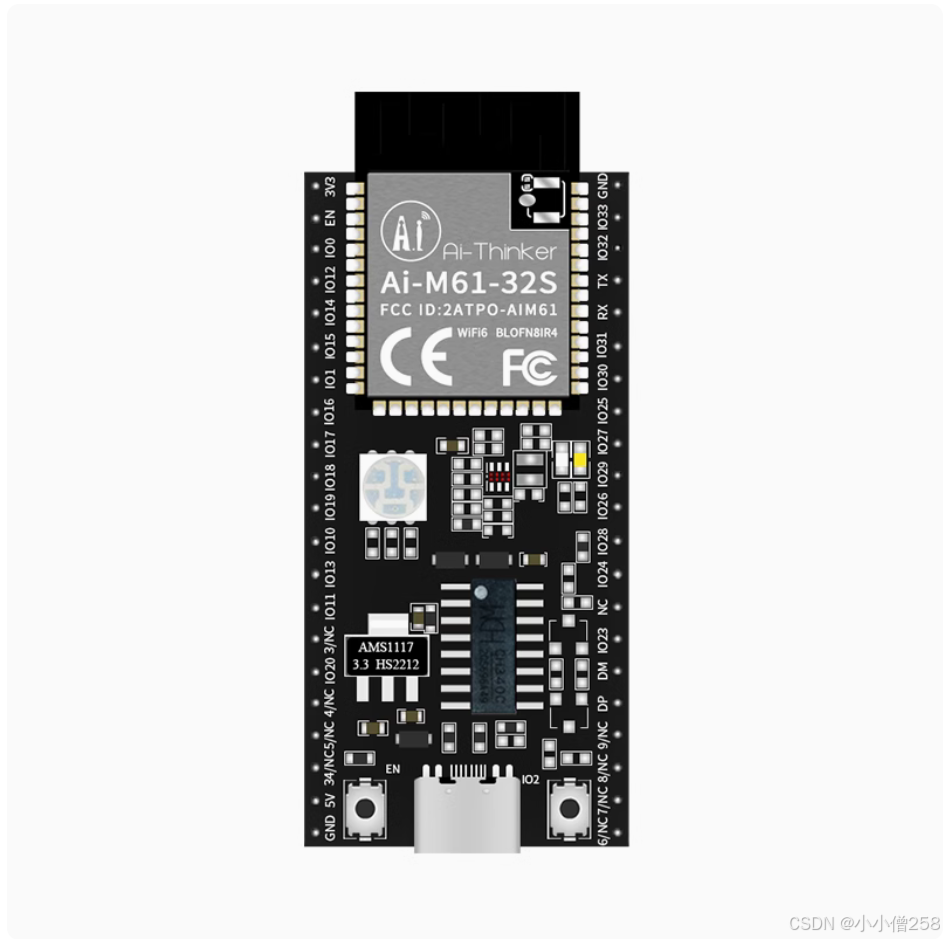

 乐鑫科技  ESP32、ESP8266系列 （物联网应用）

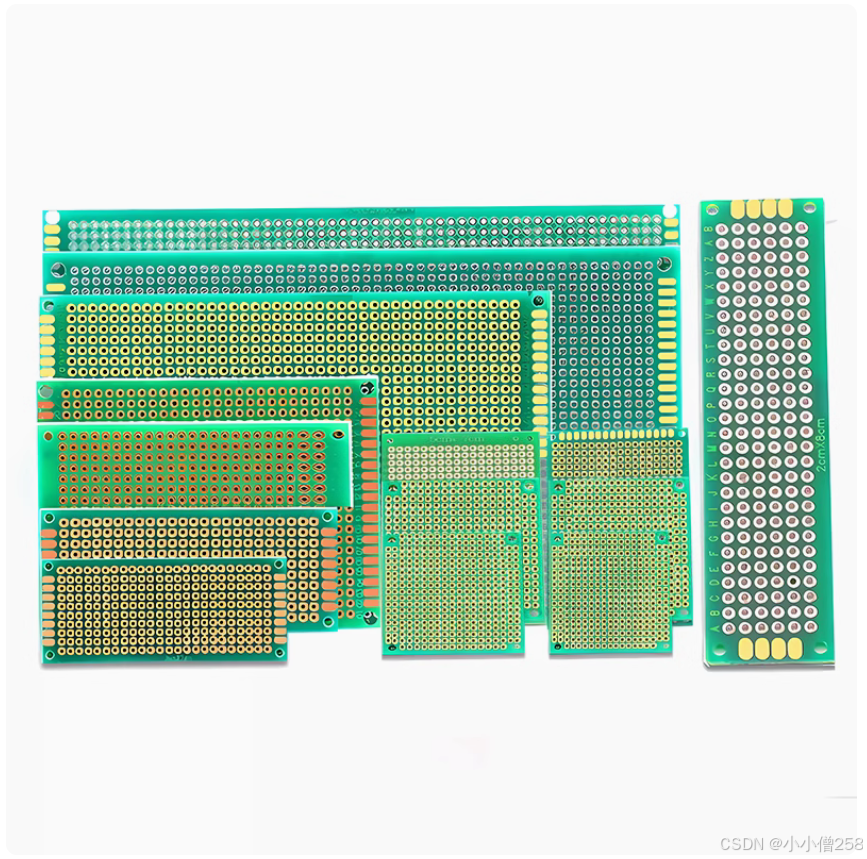

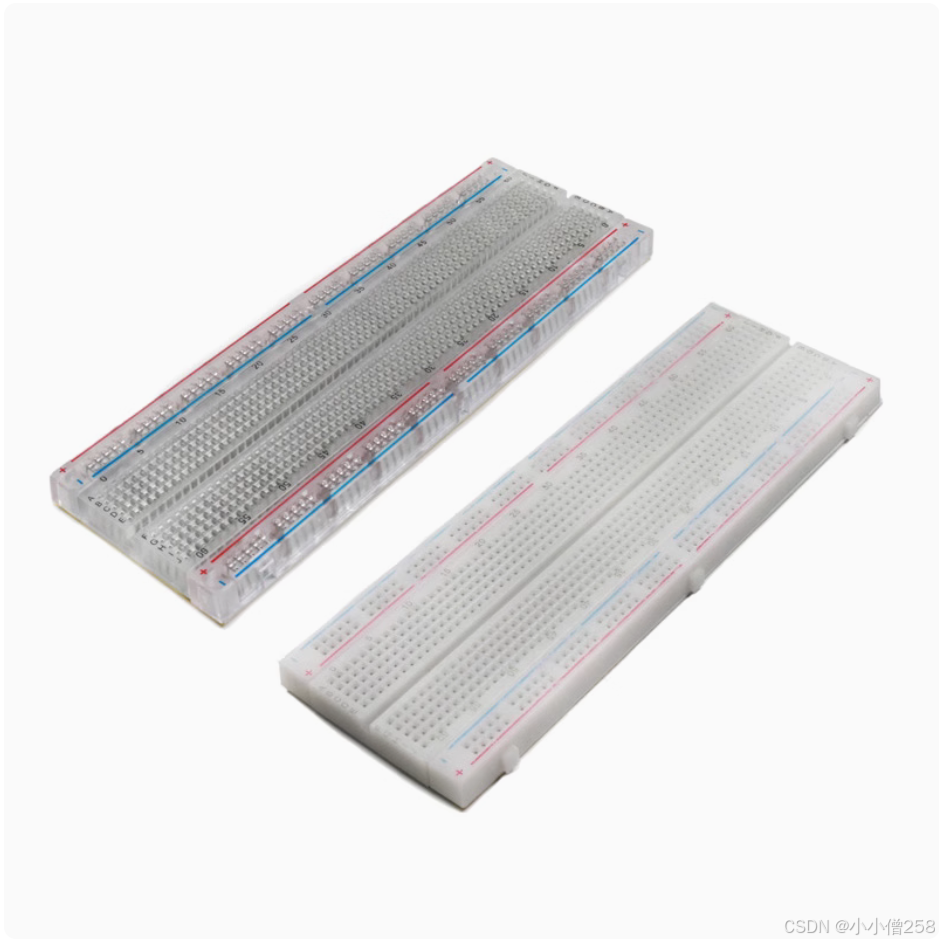

3. 洞洞板、面包板

        方便在设计PCB之前对数字电路进行功能验证。

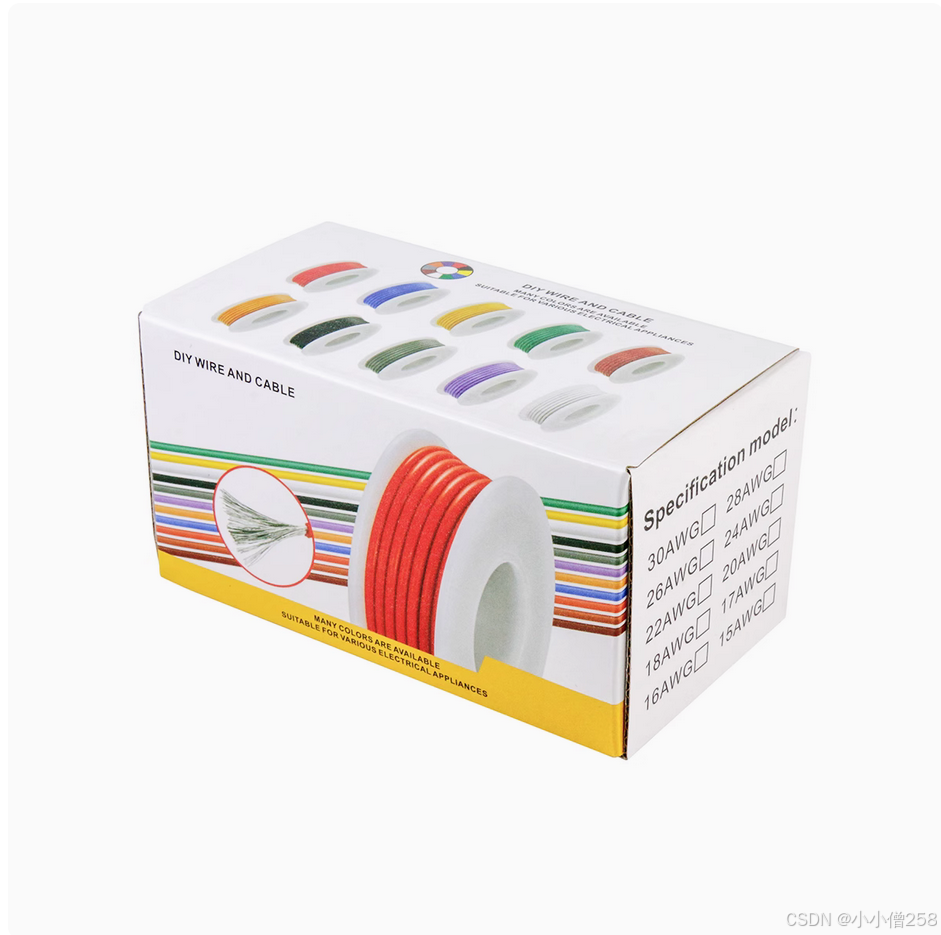

4. 飞线

        用来连接不同电路模块

写在最后

        以上分享均为本人亲自购买使用，没有利益推广。只是单纯想分享一下，也可以说是想炫耀一下（^_^），希望对大家有帮助。

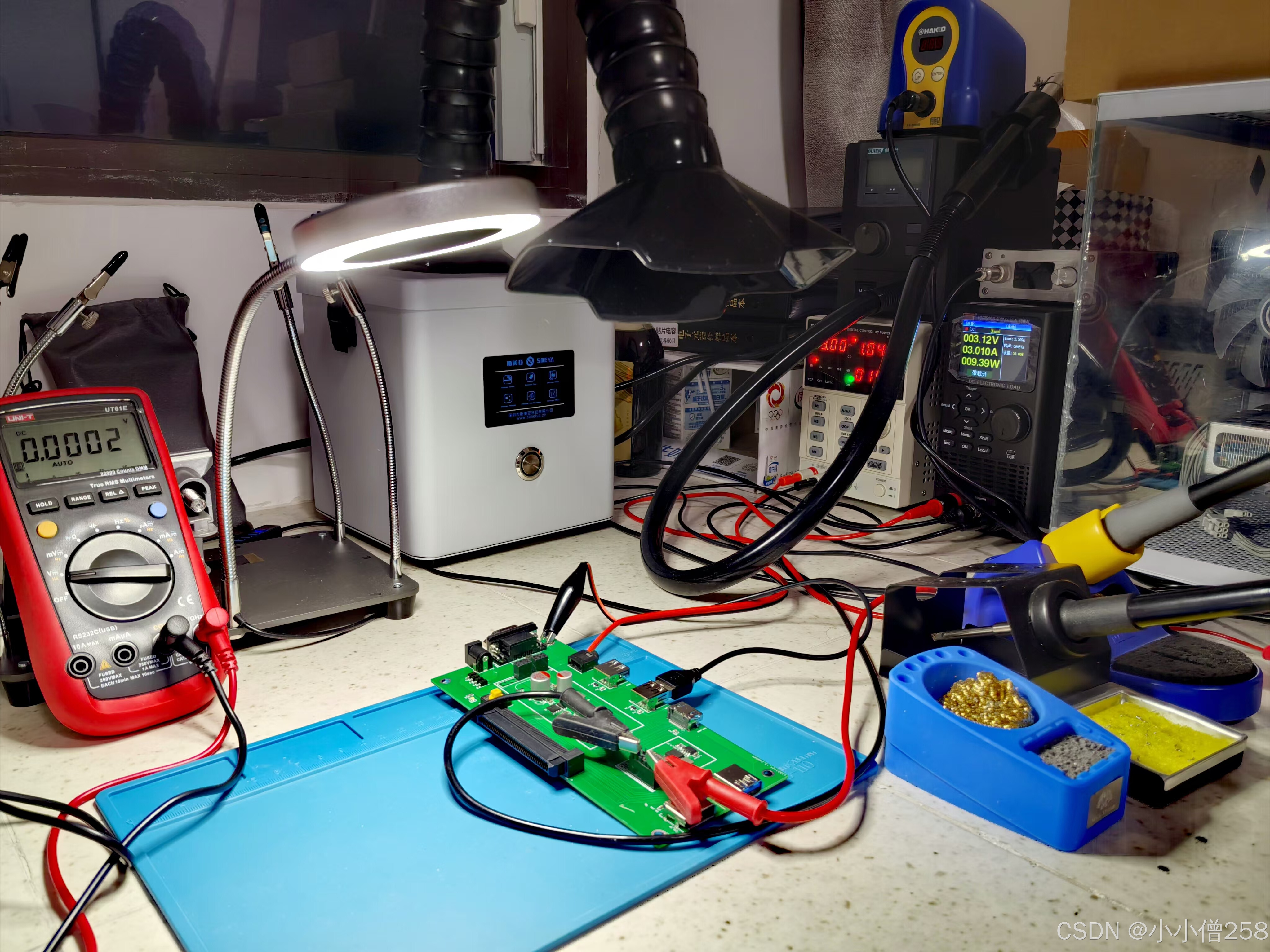

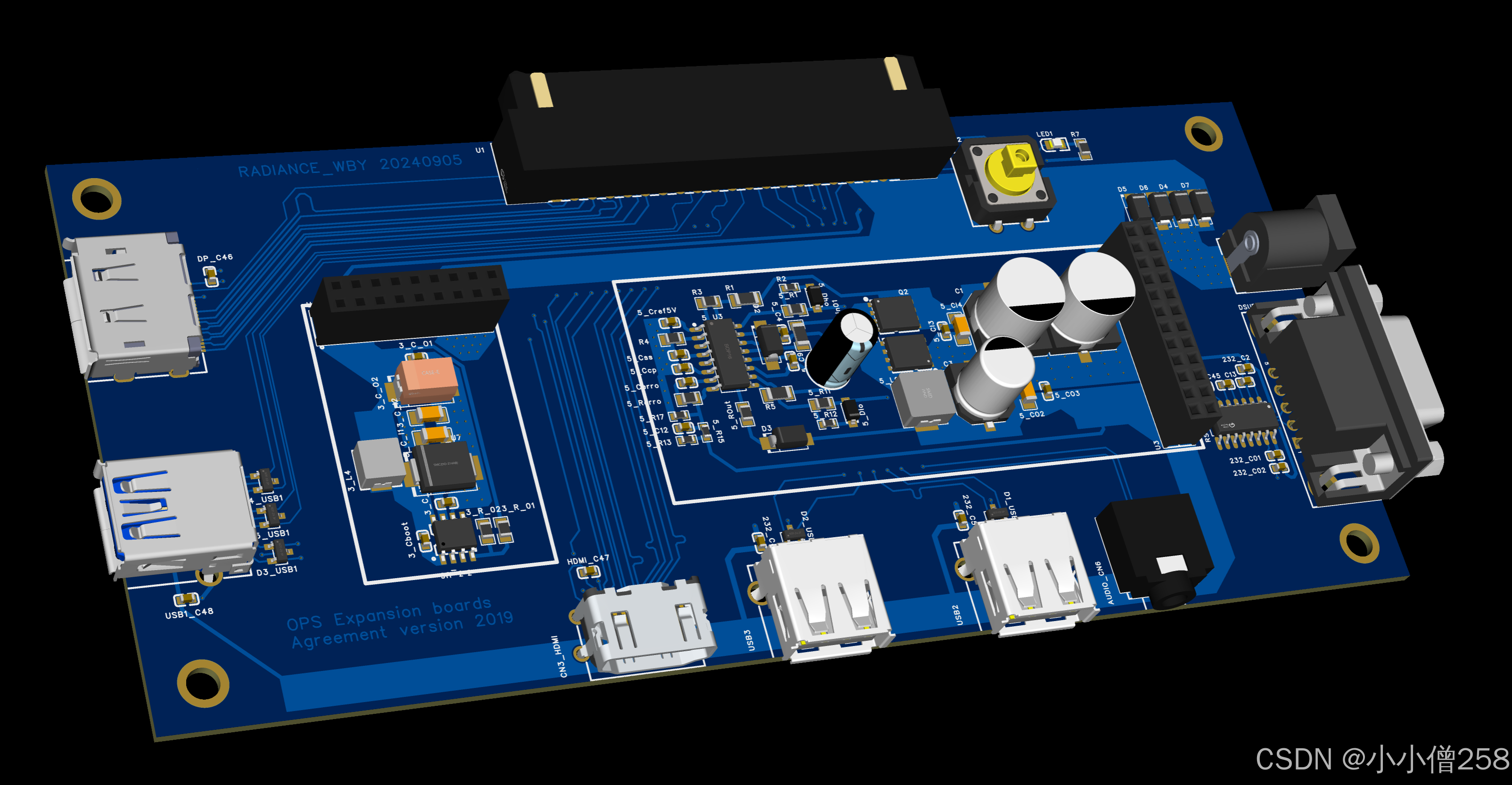

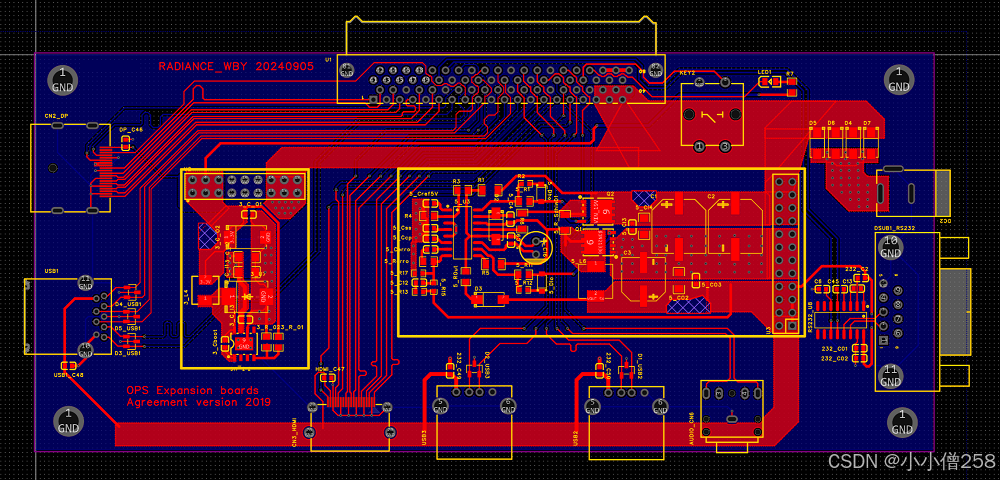

        晒一下我的成果（能用，但有一些小bug）：



        希望各路技术大佬不吝赐教！
