Revit API：明细表 ViewSchedule

Revit 明细表定义

明细表官方解释

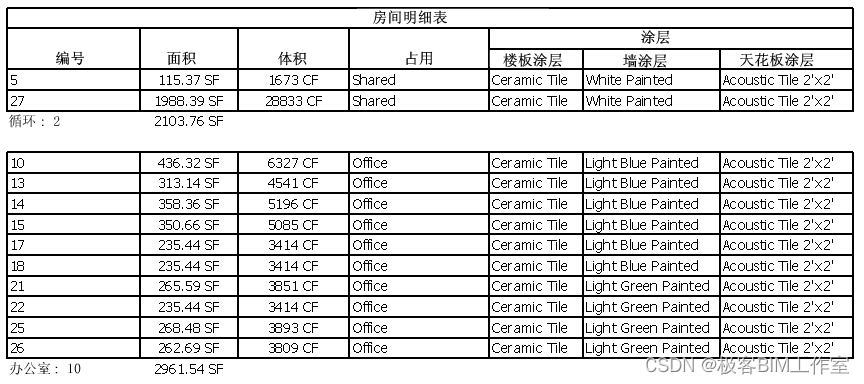

明细表以表格形式显示信息，这些信息是从项目中的图元属性中提取的。明细表可以列出要编制明细表的图元类型的每个实例，或根据明细表的成组标准将多个实例压缩到一行中。

可以在设计过程中的任何时候创建明细表。如果对模型的修改会影响明细表，则明细表将自动更新以反映这些修改。可以将明细表添加到图纸中。
可以将明细表导出到其他软件程序中，如电子表格程序。

明细表更新
修改模型时，所有明细表都会自动更新。例如，如果移动一面墙，则房间明细表中的平方英尺也会相应更新。
修改模型中建筑构件的属性时，相关明细表会自动更新。
例如，可以在模型中选择一扇门并修改其制造商属性。门明细表将反应制造商属性的变化。

明细表是 Revit 的一种视图

从继承层次可以看到明细表是 View 的子类。

TableView

如果想要读取明细表的内容，可以用 ViewSchedule 父类 TableView 的接口。

namespace Autodesk.Revit.DB
{
    public class TableView : View
    {
        public int MaximumRowHeight { get; }
        public int MaximumColumnWidth { get; }
        public int MinimumRowHeight { get; }
        public int MinimumColumnWidth { get; }
        public int MaximumGridWidth { get; }
        public ElementId TargetId { get; set; }
        public static IList<ElementId> GetAvailableParameters(Document cda, ElementId categoryId);
        public IList<ElementId> GetAvailableParameterCategories(SectionType sectionType, int row);
        public string GetCalculatedValueName(SectionType sectionType, int row, int column);
        public string GetCalculatedValueText(SectionType sectionType, int row, int column);
        public string GetCellText(SectionType sectionType, int row, int column);
        public bool IsValidSectionType(SectionType sectionType);
    }
}

ViewSchedule

创建

The ViewSchedule class represents schedules and other schedule-like views, including single-category and multi-category schedules, key schedules, material takeoffs, view lists, sheet lists, keynote legends, revision schedules, and note blocks.

// ViewSchedule 相关创建接口
// Creates a keynote legend.
public static ViewSchedule CreateKeynoteLegend(Document document);
// Create a key schedule.
public static ViewSchedule CreateKeySchedule(Document document, ElementId categoryId);
// Creates a material takeoff.
public static ViewSchedule CreateMaterialTakeoff(Document document, ElementId categoryId);
// Creates a note block.
public static ViewSchedule CreateNoteBlock(Document document, ElementId familyId);
// Creates a revision schedule.
public static ViewSchedule CreateRevisionSchedule(Document document);
// Creates a regular schedule that can relate to a specific area scheme.
public static ViewSchedule CreateSchedule(Document document, ElementId categoryId, ElementId areaSchemeId);
// Creates a regular schedule.
public static ViewSchedule CreateSchedule(Document document, ElementId categoryId);
// Creates a sheet list.
public static ViewSchedule CreateSheetList(Document document);
// Creates a view list.
public static ViewSchedule CreateViewList(Document document);

定义

// ViewSchedule
public ScheduleDefinition Definition { get; }

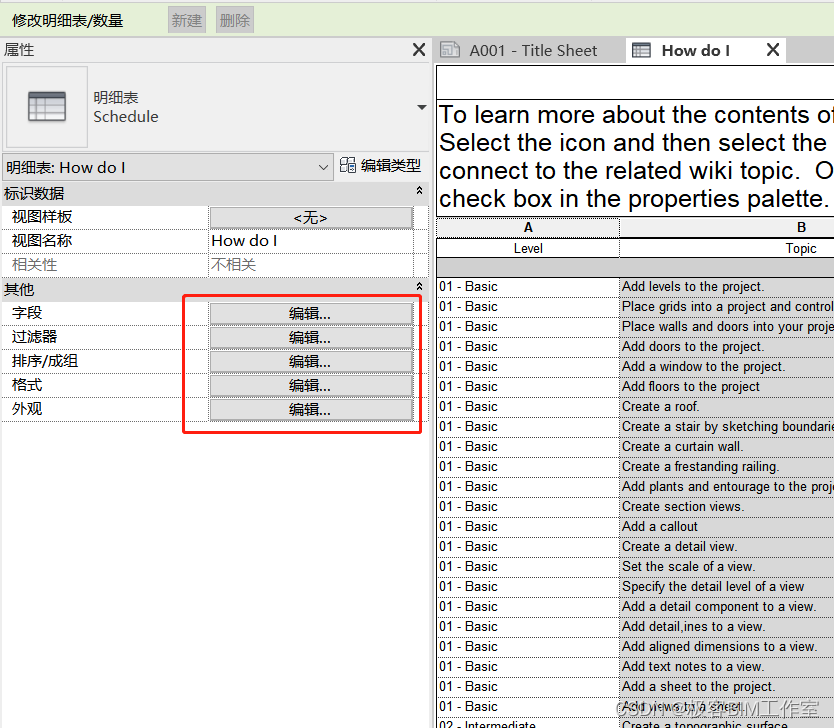

下图中字段、过滤器、排序/成组、格式、外观的定义都在 ScheduleDefinition。

修改明细表列的背景色

下面的例子是设置明细表背景色，逻辑上字体类型颜色等都可以设置。

// 获取某一列的样式
ScheduleField field = definition.GetField(id);
TableCellStyle style = field.GetStyle();
TableCellStyleOverrideOptions options = style.GetCellStyleOverrideOptions();

// Override 背景色
options.BackgroundColor = true;
style.SetCellStyleOverrideOptions(options);

// 设置背景色
style.BackgroundColor = highlight;
field.SetStyle(style);
